본질적으로, PTFE 샤프트 씰의 내장 스프링은 동적 보상 시스템으로 작동합니다. 씰 립에 지속적이고 활성적인 힘을 가하여 작동 조건이 변동하거나 씰 재료가 수명에 따라 자연적으로 마모되더라도 샤프트와 긴밀하게 접촉하도록 보장합니다.
스프링은 정적 씰링 요소를 동적 요소로 변환합니다. 주된 기능은 마모, 온도 변화 및 사소한 불완전성과 같은 기계 작동의 불가피한 현실을 보상하여 설치부터 교체까지 안정적인 씰을 보장하는 것입니다.
핵심 기능: 일정한 반경 방향 힘 유지
모든 샤프트 씰의 효과는 회전하는 샤프트에 대해 일관되고 최적화된 씰링 힘을 유지하는지에 전적으로 달려 있습니다. 스프링은 이 힘을 보장하는 메커니즘입니다.
씰링 힘이 중요한 이유
씰은 씰 립과 샤프트 사이의 미세한 틈을 닫아 유체나 가스의 누출을 방지하기에 충분한 압력을 가해야 합니다.
그러나 힘이 너무 강하면 마모가 가속화되고 마찰이 증가할 수 있으며, 힘이 너무 약하면 즉각적인 누출이 발생합니다.
힘 조절기(Force Regulator)로서의 스프링
일반적으로 스테인리스 스틸로 만들어진 캔틸레버 또는 가터 스프링인 내장 스프링은 일정한 반경 방향 힘을 제공하도록 정밀하게 설계되었습니다.
이 힘은 시스템 압력과 무관하므로 다른 씰 설계가 실패할 수 있는 저압 또는 진공 상황에서도 씰이 효과적입니다.
스프링이 특정 조건에 적응하는 방법
스프링의 진정한 가치는 대부분의 산업 및 자동차 응용 분야의 동적 특성에 자동으로 조정하는 능력에 있습니다.
재료 마모 보상
PTFE 씰 립이 회전 마찰로 인해 마모되면 접촉면이 변합니다. 스프링은 마모를 "따라가기" 위해 약간 팽창합니다.
이러한 작용은 필요한 씰링 압력을 유지하여 씰의 유효 수명을 크게 연장하고 시간이 지남에 따라 일관된 성능을 보장합니다.
온도 변동에 적응
재료는 온도 변화에 따라 팽창하고 수축합니다. 샤프트는 추울 때 수축하거나 작동열로 인해 팽창할 수 있습니다.
스프링은 씰 립이 유연성을 유지하여 이러한 열 순환에 관계없이 샤프트 표면과의 접촉을 유지할 수 있도록 합니다.
샤프트 정렬 불량 및 런아웃 보정
어떤 샤프트도 완벽하게 중심이 맞거나 완벽하게 매끄럽지 않습니다. 실제 기계에서는 약간의 편심(런아웃) 또는 정렬 불량이 일반적입니다.
스프링은 씰 립이 이러한 불완전성을 "떠다니며" 동적으로 따를 수 있도록 하여 씰링 라인이 끊어지지 않도록 보장합니다.
설계 시사점 이해
스프링을 포함하는 것은 까다로운 환경을 위해 더 견고하고 신뢰할 수 있는 씰을 만들기 위해 의도된 엔지니어링 선택입니다.
"평생 씰링"의 과제
많은 응용 분야에서 씰은 접근하기 어려운 위치에 설치됩니다. 목표는 개입 없이 수천 시간 동안 안정적으로 작동할 구성 요소를 설치하는 것입니다.
스프링의 자체 조정 능력은 씰 고장의 가장 일반적인 원인에 직접적으로 대응하여 이러한 장기적인 신뢰성을 가능하게 하는 핵심 기능입니다.
PTFE의 자연적 강점 보완
PTFE는 낮은 마찰과 높은 내화학성 및 내열성으로 알려진 탁월한 재료입니다.
스프링 에너자이저는 PTFE 자체에 부족한 기계적 복원력을 제공하여 이러한 특성을 보완함으로써 내구성이 뛰어나고 적응력이 뛰어난 씰을 만듭니다.
귀하의 응용 분야에 적합한 선택
스프링 에너자이즈드 설계는 동적이고 불완전한 조건에서 안정적인 씰을 유지하는 핵심 과제를 직접적으로 해결합니다.
- 최대 신뢰성이 주요 관심사인 경우: 온도, 압력 및 정렬 불량에 적응하는 스프링의 능력은 중요 응용 분야에서 우수한 선택입니다.
- 서비스 수명 연장이 주요 관심사인 경우: 재료 마모에 대한 스프링의 보상은 유지보수 주기 사이의 시간을 최대화하는 가장 중요한 기능입니다.
- 불완전한 조건에서의 씰링이 주요 관심사인 경우: 알려진 샤프트 런아웃이나 진동이 있는 장비의 경우, 스프링은 일관된 씰링을 보장하는 데 필요한 유연성을 제공합니다.
궁극적으로 스프링은 씰이 완벽한 실험실 환경뿐만 아니라 보호하는 기계의 까다로운 수명 주기 전체에서 의도한 대로 작동하도록 보장합니다.
요약표:
| 조건 | 스프링의 적응 방식 | 이점 |
|---|---|---|
| 재료 마모 | 씰 립을 따라 팽창 | 서비스 수명 연장, 압력 유지 |
| 온도 변동 | 샤프트 팽창/수축에 립이 유연하게 대응하도록 허용 | 열 순환 중 누출 방지 |
| 샤프트 정렬 불량/런아웃 | 립이 불완전성을 '떠다니며' 따를 수 있도록 함 | 불완전한 샤프트에서도 일관된 씰링 보장 |
압력 하에서도 고장나지 않는 PTFE 샤프트 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 스프링 에너자이즈드 씰을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 씰은 마모, 온도 변화 및 정렬 불량에 동적으로 적응하여 타협 없는 신뢰성을 제공하도록 설계되었으며, 장비가 누출 없이 더 오래 작동하도록 보장합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 귀하의 정확한 요구 사항에 맞는 솔루션을 맞춤화합니다.
귀하의 응용 분야에 대해 논의하고 내구성을 위해 제작된 씰을 얻으려면 지금 당사 전문가에게 문의하십시오.

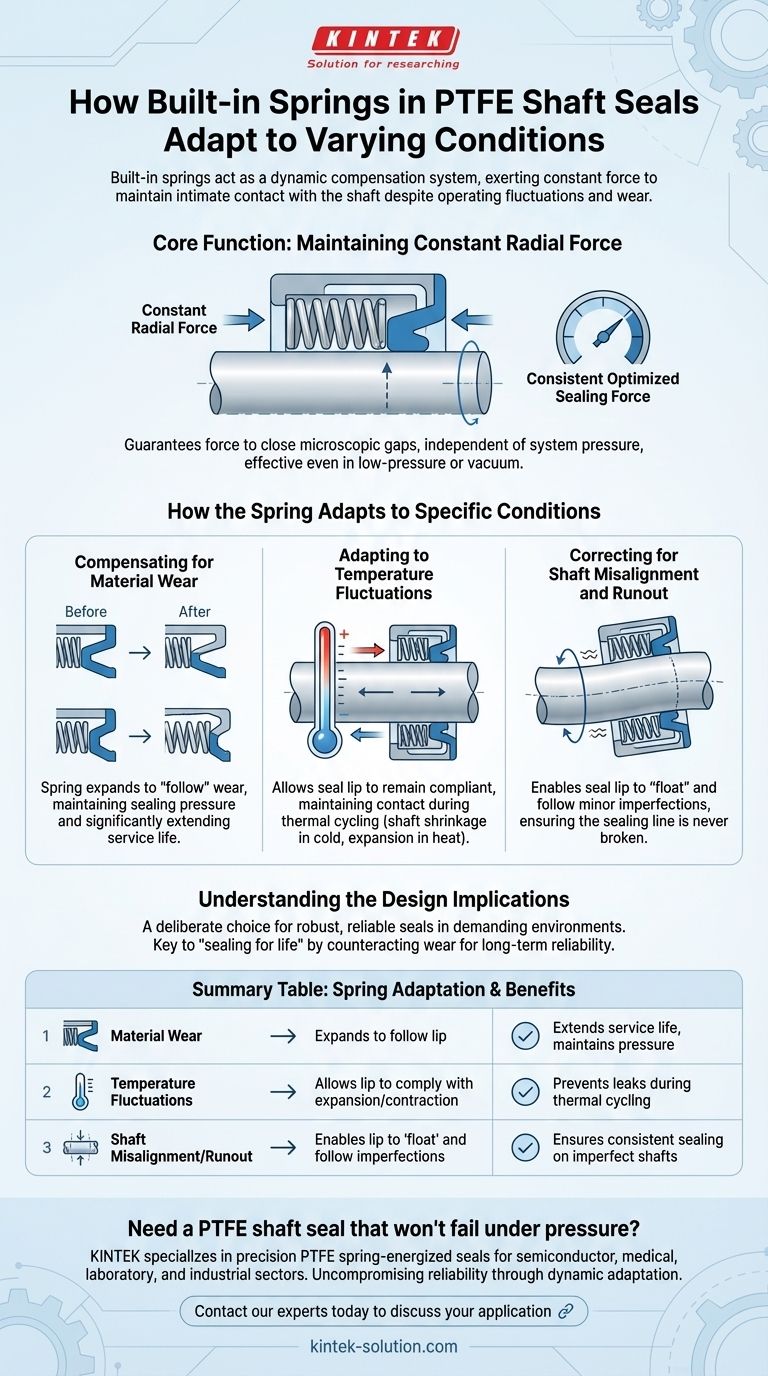

시각적 가이드
