요약하자면, PTFE 씰은 엘라스토머 씰보다 접촉 패턴이 더 넓습니다. 이는 밀봉력을 더 넓은 표면적으로 분산시키기 위한 의도적인 설계 선택이며, 결과적으로 단위 하중이 낮아집니다. 이러한 근본적인 차이가 고응력 응용 분야에서 PTFE의 우수한 성능을 뒷받침하는 핵심입니다.
접촉 패턴의 차이는 단순한 기하학적 세부 사항이 아닙니다. 이는 PTFE 씰과 엘라스토머 씰 간의 성능 상충 관계의 핵심입니다. PTFE의 더 넓고 압력이 낮은 접점은 고속 및 고온에서의 내구성을 위해 설계된 반면, 엘라스토머의 집중된 접촉은 덜 까다로운 조건에서 더 낮은 비용으로 효과적인 밀봉을 제공합니다.
씰 접촉의 구조: 폭 대 힘
모든 씰의 효율성과 수명은 접촉 영역("패턴")과 해당 영역에 가해지는 힘의 관계에 의해 결정됩니다.
PTFE 접근 방식: 넓은 패턴, 낮은 단위 하중
PTFE 씰은 반경 방향 하중을 더 넓은 립 표면에 분산시키도록 설계되었습니다. 이 설계는 씰의 단일 지점에서의 압력을 의도적으로 낮춥니다.
주요 이점은 마찰과 그로 인한 열 발생을 크게 줄이는 것입니다. 이러한 특성은 열이 씰 파손의 주원인이 되는 고속 회전 응용 분야에서 PTFE 씰을 더 우수한 선택으로 만듭니다.
엘라스토머 접근 방식: 집중된 패턴, 높은 단위 하중
엘라스토머 씰은 유연한 고무 재질 특성상 일반적으로 더 좁고 집중된 밀봉 라인을 형성합니다.
이 집중된 압력은 정적 또는 저속 응용 분야에서 단단한 밀봉을 만드는 데 매우 효과적입니다. 그러나 고응력 조건에서는 이 집중된 힘이 마찰을 증가시키고 마모를 가속화하여 조기 파손으로 이어질 수 있습니다.
설계가 접촉 패턴을 결정하는 이유
접촉 패턴의 차이는 재료의 고유한 특성과 이를 만드는 데 사용되는 제조 공정의 직접적인 결과입니다.
재료 특성 및 씰 역학
PTFE는 반강성 열가소성 수지입니다. PTFE 씰은 엘라스토머 설계에 흔히 사용되는 연장 스프링보다는 정밀하게 설계된 간섭 핏(interference fit)과 립 형상에서 밀봉력을 생성합니다.
엘라스토머는 매우 유연하며 표면에 순응하고 밀봉을 유지하기 위해 "고무 같은" 복원력에 의존합니다. 이러한 유연성은 집중된 압력에 초점을 맞춘 다른 설계 철학을 가능하게 합니다.
제조의 영향
PTFE는 엘라스토머처럼 사출 성형할 수 없습니다. 원자재에서 정밀하게 가공한 다음 금속 케이싱에 프레스 장착해야 합니다. 이 공정은 씰의 형상을 정밀하게 제어할 수 있게 하지만 비용이 더 많이 듭니다.
엘라스토머는 금속 부품 위에 직접 성형될 수 있으며, 이는 대량 생산에 매우 효율적이고 비용 효율적인 공정입니다.
상충 관계 이해하기
PTFE 씰과 엘라스토머 씰 중에서 선택하려면 성능 특성, 수명 및 비용 영향을 객관적으로 살펴봐야 합니다.
응력 하에서의 성능
PTFE는 극한 조건에서 탁월합니다. 극한 온도(-53°C ~ 232°C), 매우 높은 표면 속도(35m/s 초과), 공격적인 화학 매체 존재 하에서도 무결성과 밀봉 능력을 유지합니다.
엘라스토머는 표준 작동 조건에서 핵심적인 역할을 하지만, 이러한 종류의 극한 환경에 노출되면 빠르게 열화되고 파손됩니다.
내구성과 마모 수명
PTFE 씰의 더 넓고 낮은 압력의 접촉 패턴은 마모율을 낮추고 특히 까다로운 회전 응용 분야에서 작동 수명을 상당히 연장하는 것으로 직접 이어집니다.
엘라스토머 씰의 집중된 접촉은 지속적인 고응력 하에서 열과 마찰로 인해 더 빠른 마모와 재료 분해를 초래할 수 있습니다.
비용 및 복잡성
PTFE 씰은 더 비쌉니다. 이는 원료 PTFE의 높은 비용과 더 복잡한 다단계 가공 및 조립 공정 때문입니다.
엘라스토머 씰은 생산 비용이 훨씬 저렴하여 극한의 성능이 요구되지 않는 광범위한 응용 분야에서 기본 선택이 됩니다.
귀하의 응용 분야에 적합한 선택하기
최종 결정은 작동 환경의 특정 요구 사항을 기반으로 해야 합니다.
- 고속 회전 성능이 주요 관심사라면: 열 발생과 마모를 최소화하는 넓은 접촉 패턴과 저마찰 특성을 위해 PTFE를 선택하십시오.
- 귀하의 응용 분야에 극한 온도 또는 공격적인 매체가 포함되는 경우: PTFE의 재료 안정성과 설계된 접촉은 엘라스토머가 실패할 수 있는 곳에서 신뢰성을 제공합니다.
- 표준 환경에서 비용 효율성이 주요 관심사라면: 엘라스토머 씰의 집중된 접촉은 훨씬 저렴한 비용으로 정적 또는 저부하 응용 분야에 탁월한 밀봉을 제공합니다.
접촉 패턴을 이해하는 것은 단순한 기하학적 비교를 넘어 부하, 마찰 및 재료 과학의 기본 원칙에 따라 씰을 선택할 수 있도록 합니다.
요약표:
| 특징 | PTFE 씰 | 엘라스토머 씰 |
|---|---|---|
| 접촉 패턴 | 넓고 분산됨 | 좁고 집중됨 |
| 단위 하중 | 낮음 | 높음 |
| 마찰 및 열 | 낮음 | 높음 |
| 이상적인 용도 | 고속, 고온, 공격적인 매체 | 정적, 저속, 표준 조건 |
| 비용 | 높음 | 낮음 |
극한 조건을 처리할 수 있는 씰이 필요하십니까?
접촉 패턴을 이해하는 것은 응용 분야의 부하, 마찰 및 온도에 대한 특정 요구 사항에 맞는 올바른 씰을 선택하는 첫 번째 단계입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 실험실 기구를 포함한 고성능 정밀 가공 PTFE 부품 제조를 전문으로 합니다.
당사는 정밀 생산을 우선시하며 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 장비가 응력 하에서도 안정적으로 작동하도록 보장합니다.
귀하의 밀봉 과제에 대해 논의해 봅시다. 최적의 솔루션을 찾으려면 오늘 저희 전문가에게 문의하십시오.

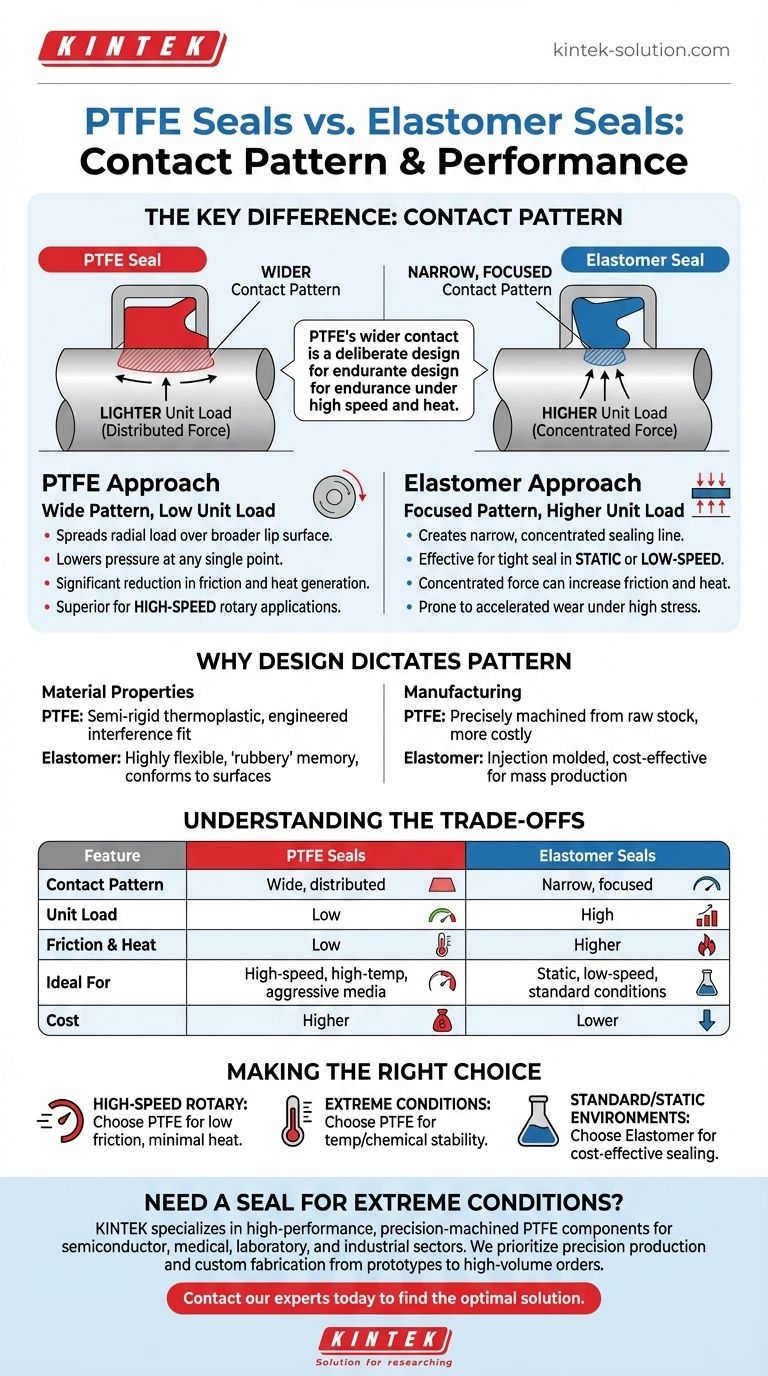

시각적 가이드
