특정 응용 분야를 직접 비교할 때, 강화 폴리테트라플루오로에틸렌(RPTFE)은 표준 폴리테트라플루오로에틸렌(PTFE)보다 약간 더 높은 최대 작동 온도를 제공합니다. RPTFE는 일반적으로 -50°F에서 450°F(-45°C에서 232°C)의 사용 범위로 평가되는 반면, 표준 PTFE는 유사한 기계적 용도에서 -50°F에서 400°F(-45°C에서 204°C)로 약간 낮게 평가되는 경우가 많습니다. 그러나 이러한 약간의 증가는 훨씬 더 중요한 차이점을 시사합니다. RPTFE는 이러한 온도에서 부하 하에서 기계적 무결성을 유지하도록 설계되었는데, 이는 순수 PTFE의 주요 약점입니다.
이러한 재료 중에서 선택하는 것은 단순히 온도 차트를 확인하는 문제가 아닙니다. 핵심 결정은 RPTFE가 순수 PTFE의 극단적인 이론적 온도 범위와 화학적 순도를 희생하여 훨씬 향상된 기계적 강도, 내마모성 및 압력 하에서의 안정성을 얻는다는 것을 이해하는 데 달려 있습니다.
PTFE 해부: 기본 재료
PTFE란 무엇입니까?
PTFE 또는 폴리테트라플루오로에틸렌은 논스틱 특성으로 유명한 합성 불소수지이며 테플론(Teflon)이라는 브랜드 이름으로 널리 알려져 있습니다. 이는 탄소와 불소 결합만으로 구성된 순수 폴리머입니다.
이러한 단순한 화학 구조는 PTFE에 탁월한 내화학성, 소수성 특성 및 매우 낮은 마찰 계수를 부여합니다.
순수 PTFE의 뛰어난 온도 범위
순수한 무충전 상태에서 PTFE는 모든 폴리머 중에서 가장 넓은 작동 온도 범위 중 하나를 자랑합니다. 이론적으로 약 -328°F(-200°C)에서 500°F(260°C)까지의 온도에서 사용할 수 있습니다.
이러한 놀라운 범위는 항공우주의 극저온 응용 분야부터 고온 산업 공정에 이르기까지 극한 환경에 적합하게 만듭니다.
주요 약점: 변형 및 마모
열적 안정성에도 불구하고 순수 PTFE에는 상당한 기계적 한계가 있습니다. 이는 비교적 부드러운 재료로, 특히 부하 압력 하에서 및 고온에서 "크리프" 또는 변형에 매우 취약합니다. 또한 내마모성이 낮습니다.
RPTFE 소개: 목적을 위한 강화
RPTFE란 무엇입니까?
RPTFE는 강화된(Reinforced) 폴리테트라플루오로에틸렌을 의미합니다. 이는 순수 폴리머가 아니라 PTFE가 기본 매트릭스 역할을 하는 복합 재료입니다.
특정 성능 요구 사항에 맞게 향상된 기계적 특성을 가진 재료를 만들기 위해 PTFE 기반에 충전재가 추가됩니다.
일반적인 충전재 및 그 영향
다양한 재료를 사용하여 PTFE를 강화할 수 있으며, 각각 다른 특성을 부여합니다:
- 유리 섬유: 강성과 내마모성을 향상시킵니다.
- 탄소: 압축 강도와 경도를 증가시킵니다.
- 흑연: 마찰을 줄이고 마모 특성을 개선합니다.
- 청동: 강도와 열전도율을 향상시킵니다.
이러한 충전재는 재료의 거동을 근본적으로 변화시켜 밸브 시트, 씰 및 베어링과 같은 까다로운 기계 부품에 훨씬 더 적합하게 만듭니다.
RPTFE의 실질적인 온도 범위
RPTFE에 대해 널리 인용되는 -50°F에서 450°F 범위는 실질적인 사용 온도를 나타냅니다. 이는 재료가 설계된 기계적 응력 하에서 구조적 무결성과 강화된 특성을 유지하는 범위입니다.
직접 비교: 온도 그 이상
상한 온도
밸브 시트와 같은 부품의 경우 RPTFE의 450°F 한계는 표준 PTFE의 400°F 한계보다 실질적인 이점을 제공합니다. 훨씬 더 극단적인 요구 사항의 경우 스테인리스강 강화 PTFE와 같은 재료를 사용하여 상한선을 550°F까지 높일 수 있습니다.
저온 성능
이것은 중요한 차이점입니다. RPTFE는 -50°F까지 잘 작동하지만, 이는 순수 PTFE가 -300°F 이하의 극저온 응용 분야에서 가질 수 있는 잠재력보다 훨씬 덜 극단적입니다. 강도를 제공하는 충전재는 이러한 초저온에서 취성이 생길 수 있습니다.
강도 및 변형 저항성
이것이 RPTFE를 선택하는 주된 이유입니다. 특히 온도 범위의 상한에서 압력 하에서 변형되거나 압출되는 것을 방지하는 능력에 있어 순수 PTFE보다 훨씬 우수합니다.
절충안 이해하기
기계적 강도 대 화학적 순도
충전재를 추가하면 기계적 특성이 크게 향상되지만 PTFE의 전설적인 화학적 불활성이 손상될 수 있습니다. 충전재는 특정 부식성 화학 물질에 대해 순수 PTFE만큼 내성이 없을 수 있습니다.
실질적인 사용 범위 대 이론적 한계
순수 PTFE의 이론적 온도 안정성과 기계 부품의 실제 작동 범위를 구별하는 것이 중요합니다. 순수 PTFE는 500°F에서 안정적으로 유지되지만, 해당 온도에서 압력 하의 신뢰할 수 있는 씰로 기능하기에는 너무 부드러울 수 있습니다. RPTFE는 이러한 압력 하에서 작동하도록 설계되었습니다.
충전재의 영향
강화의 특정 유형은 최종 성능을 결정합니다. 유리 충전 RPTFE는 탄소 충전 변형물과 다른 열, 화학 및 마모 특성을 갖습니다. 충전재의 선택은 응용 분야의 특정 요구 사항과 일치해야 합니다.
응용 분야에 적합한 재료 선택
재료를 선택할 때는 온도뿐만 아니라 운영 요구 사항의 전체 범위를 고려하십시오.
- 주요 초점이 최대 화학적 불활성과 가장 넓은 온도 범위(특히 극저온)인 경우: 기계적 부하가 낮은 경우 순수 무충전 PTFE가 더 나은 선택입니다.
- 주요 초점이 고온에서 부하 하의 강도, 내마모성 및 변형 방지인 경우: RPTFE는 표준 PTFE보다 실질적인 사용 온도를 측정 가능하게 향상시키는 확실한 해결책입니다.
- 주요 초점이 부하 지지 씰에서 가능한 가장 높은 온도 성능인 경우: 스테인리스강 강화 PTFE와 같은 특수 재료가 최대 550°F의 사용 온도에 도달하는 데 필요할 수 있습니다.
궁극적으로 올바른 재료를 선택하려면 단일 온도 값을 넘어 특정 환경의 기계적 및 화학적 요구 사항을 살펴보아야 합니다.
요약표:
| 재료 | 주요 특징 | 실질적인 사용 온도 | 이상적인 용도 |
|---|---|---|---|
| 표준 PTFE | 최대 화학적 불활성, 넓은 이론적 범위 | -50°F ~ 400°F (-45°C ~ 204°C) | 저부하 응용 분야, 극한의 화학 물질 노출 |
| RPTFE (강화) | 우수한 기계적 강도, 내마모성 | -50°F ~ 450°F (-45°C ~ 232°C) | 압력 및 열 하의 밸브, 씰, 베어링 |
| 특수 RPTFE (예: 스테인리스강) | 부하 하에서 가장 높은 온도 성능 | 최대 550°F (288°C) | 극한의 고온, 고응력 환경 |
응용 분야에 맞는 고성능 PTFE 부품이 필요하십니까?
표준 PTFE와 RPTFE 중에서 선택하는 것은 반도체, 의료, 실험실 및 산업 분야에서 부품의 신뢰성에 매우 중요합니다. KINTEK은 씰 및 라이너에서 맞춤형 실험실 기구에 이르기까지 정확한 작동 요구 사항에 맞춰진 정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 온도 범위, 내화학성 및 기계적 강도 사이의 절충안을 탐색하여 최적의 성능을 보장하도록 돕습니다. 프로토타입부터 대량 주문까지, 당사의 맞춤형 제작은 정밀도와 내구성을 우선시합니다.
귀하의 요구 사항에 맞는 완벽한 솔루션을 설계해 봅시다. 상담을 위해 오늘 전문가에게 문의하십시오.

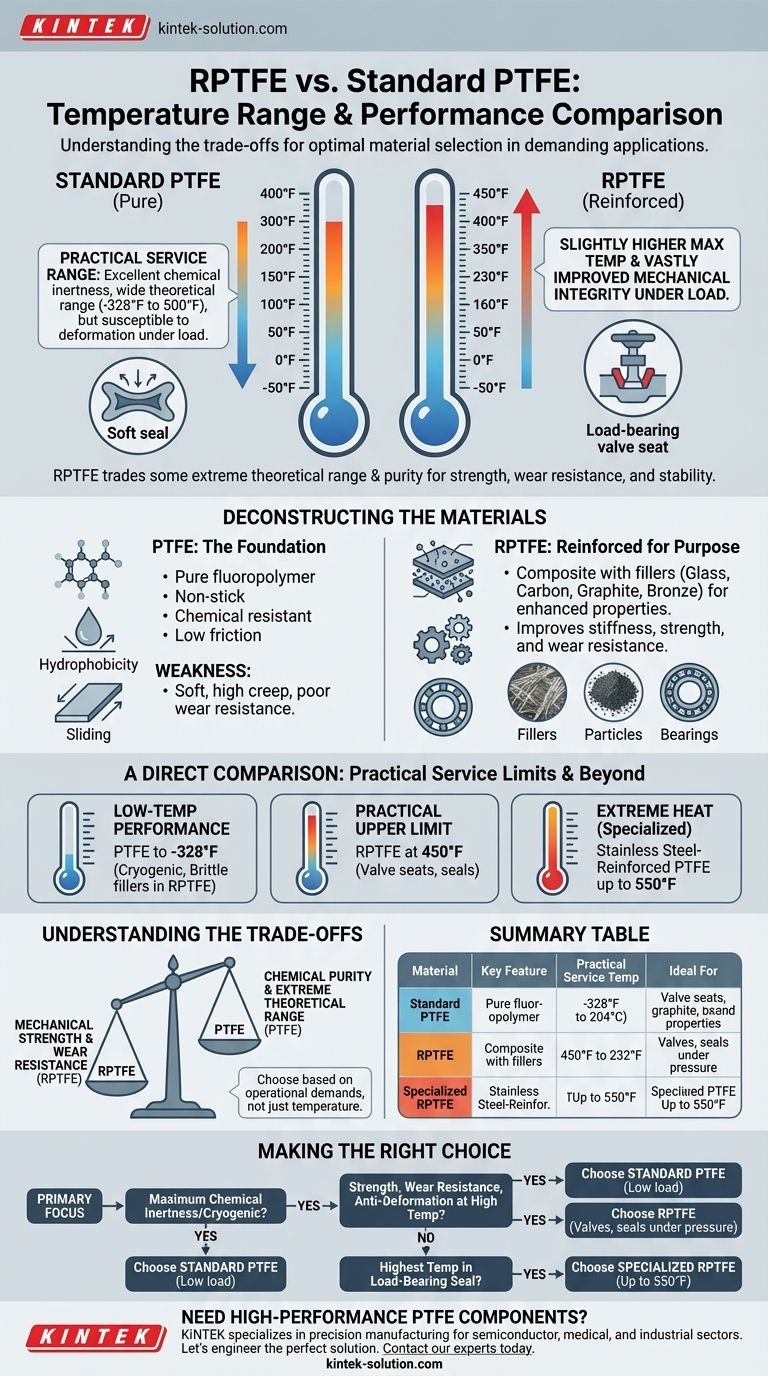

시각적 가이드
관련 제품
- 맞춤형 PTFE 정압 분액 깔때기 내식성 낮은 배경 실험실 기구 미량 분석 분액 깔때기
- 셉텀과 밸브가 탑재된 저배경 미량분석용 맞춤형 PTFE 내부식성 절연 전기영동 반응 셀
- 변환 스토퍼 호환성을 갖춘 맞춤형 폴리테트라플루오로에틸렌(PTFE) 정압 적하 깔때기 내부식성 유체 제어 어셈블리
- PTFE 방열 방열 슬리브 핫 플레이트 지지대 실험대 보호 맞춤형 열 차단 장치
- 로터리 교반기용 고순도 PTFE 와이드 마우스 추출 병 대용량 반응 용기
