현장 타설 보에 PTFE 베어링 패드를 올바르게 설치하려면, 콘크리트를 타설하기 전에 기계적 연결을 생성하는 과정이 중요합니다. 베어링의 상부 강판에는 앵커 바가 용접되어 있으며, 이 앵커 바는 보의 철근 케이지와 통합되어 현장 콘크리트 타설 중에 영구적으로 묻히게 됩니다.
현장 타설 보의 핵심 원칙은 프리캐스트 보와 근본적으로 다릅니다. 완성된 부품에 베어링을 부착하는 것이 아니라, 보가 형성되는 동안 베어링을 보 안에 구축하여 단일의 일체형 구조 요소를 생성하는 것입니다.
원칙: 타설 전 통합
현장 타설(CIP) 보의 과제는 최종 구조 요소인 콘크리트 보 자체가 베어링 설치 시점에 존재하지 않는다는 것입니다. 따라서 기존 콘크리트에 접합하는 데 흔히 사용되는 에폭시 접착이나 볼팅과 같은 방법은 적용할 수 없습니다.
현장 타설 시 묻힘 연결이 필요한 이유
CIP 시공의 경우, 연결은 거푸집 내에서 이루어져야 합니다. 베어링은 보강 철근과 마찬가지로 타설 전 조립의 일부가 됩니다.
목표는 베어링의 상부 플레이트를 콘크리트 덩어리 속에 물리적으로 고정하여, 모든 힘이 표면 접착이 아닌 이 기계적 맞물림을 통해 전달되도록 보장하는 것입니다.
상부 강판의 역할
PTFE 베어링의 상부 강판은 중요한 인터페이스 역할을 합니다. 바닥면은 PTFE 층과 맞닿아 움직임을 허용하는 반면, 상부 표면은 그 위의 콘크리트 상부 구조물에 영구적으로 고정되도록 설계되었습니다.
용접된 앵커 시스템
가장 일반적이고 신뢰할 수 있는 방법은 앵커 바(또는 헤드 스터드)를 베어링 상부 강판의 윗면에 용접하는 것입니다.
이 바들은 뿌리처럼 작용하여 곧 콘크리트로 채워질 공간 위로 뻗어 나와, 콘크리트가 양생되면 견고한 기계적 고정력을 제공합니다.
주요 설치 단계
성공적인 설치는 거푸집 내에서의 올바른 순서 지정과 정밀한 위치 지정에 달려 있습니다.
1. 하부 베어링 어셈블리 위치 지정
먼저, 베어링 패드의 하부 부품을 준비된 교각 또는 교대 표면에 놓고 고정합니다. 그 위치, 방향 및 높이는 구조 도면에 따라 정확해야 합니다.
2. 상부 플레이트 준비 및 배치
이미 앵커 바가 용접된 상부 강판을 하부 어셈블리 위에 놓습니다. 후속 건설 중 움직임을 방지하기 위해 전체 베어링을 임시로 고정합니다.
3. 보 보강재와의 통합

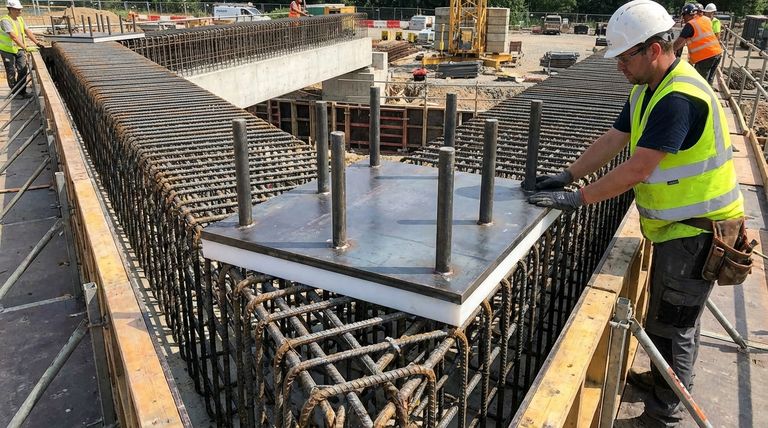

베어링 상부 플레이트에서 뻗어 나온 앵커 바는 이제 보의 주 철근 케이지에 직접 묶입니다. 이 단계는 콘크리트 타설 전에 베어링을 보의 구조적 골격에 물리적으로 연결합니다.
4. 콘크리트 보 타설
베어링과 철근 케이지가 단단히 제자리에 고정되면, 거푸집을 닫고 콘크리트를 타설합니다. 콘크리트는 앵커 바와 상부 플레이트 가장자리를 감싸며 연결 시스템 전체를 완전히 감쌉니다.
피해야 할 일반적인 함정
방법은 간단하지만, 연결의 영구성으로 인해 설치 오류는 수정하기 어렵고 비용이 많이 듭니다.
정렬 불량은 영구적입니다
콘크리트가 양생되면 베어링의 위치가 고정됩니다. 거푸집 내에서의 위치나 정렬 오류는 구조물의 영구적인 결함이 되어 성능과 수명에 영향을 미칠 수 있습니다.
용접 품질 불량
앵커 바와 상부 강판을 연결하는 용접부는 중요한 하중 전달 지점입니다. 불충분하거나 품질이 낮은 용접은 파손 지점이 될 수 있으므로, 타설 전 용접 검사는 필수적인 품질 관리 단계입니다.
타설 중 교란
베어링 어셈블리는 거푸집 내에 견고하게 고정되어야 합니다. 흐르는 콘크리트의 힘에 의해 위치가 변경되면 최종 위치가 잘못됩니다.
목표에 맞는 올바른 선택하기
- 구조적 무결성이 주요 초점인 경우: 앵커 바의 용접 품질과 검사를 우선시하십시오. 이것이 보로 하중을 전달하는 근본적인 메커니즘이기 때문입니다.
- 시공 정확도가 주요 초점인 경우: 콘크리트 타설 직전에 거푸집 내에서 베어링의 최종 위치, 높이 및 방향을 세 번 확인하십시오. 그 후에는 조정이 불가능하기 때문입니다.
- 프로젝트 순서 지정이 주요 초점인 경우: 베어링이 프로세스 초기에 설정되고 철근 케이지와 통합되었는지 확인하고, 비용이 많이 드는 지연을 피하기 위해 콘크리트 배송 일정을 잡기 전에 승인을 받으십시오.
베어링을 현장 타설 보에 직접 묻음으로써, 수십 년의 서비스를 위해 설계된 매우 견고하고 통합된 구조 시스템을 생성합니다.
요약표:
| 단계 | 주요 조치 | 목적 |
|---|---|---|
| 1 | 하부 베어링 위치 지정 | 교각/교대 위의 받침대 고정. |
| 2 | 앵커가 있는 상부 플레이트 배치 | 용접된 앵커 바가 있는 인터페이스 플레이트 위치 지정. |
| 3 | 철근 케이지와 통합 | 앵커 바를 보의 보강 골격에 묶음. |
| 4 | 콘크리트 보 타설 | 콘크리트를 타설하여 앵커 시스템을 영구적으로 감쌈. |
KINTEK의 정밀 설계된 PTFE 구성 요소로 완벽하고 영구적인 설치를 보장하십시오.
현장 타설 보의 경우, PTFE 베어링과 통합된 앵커 시스템의 품질은 구조적 무결성에 매우 중요합니다. KINTEK은 건설, 산업 및 토목 공학 분야를 위한 고성능 PTFE 씰, 라이너 및 맞춤형 구성 요소 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 정확한 정렬과 장기적인 신뢰성을 보장하는 베어링 솔루션을 제공합니다.
이 중요한 연결을 우연에 맡기지 마십시오. 오늘 바로 당사의 엔지니어링 팀에 연락하여 프로젝트의 특정 요구 사항에 대해 논의하십시오.

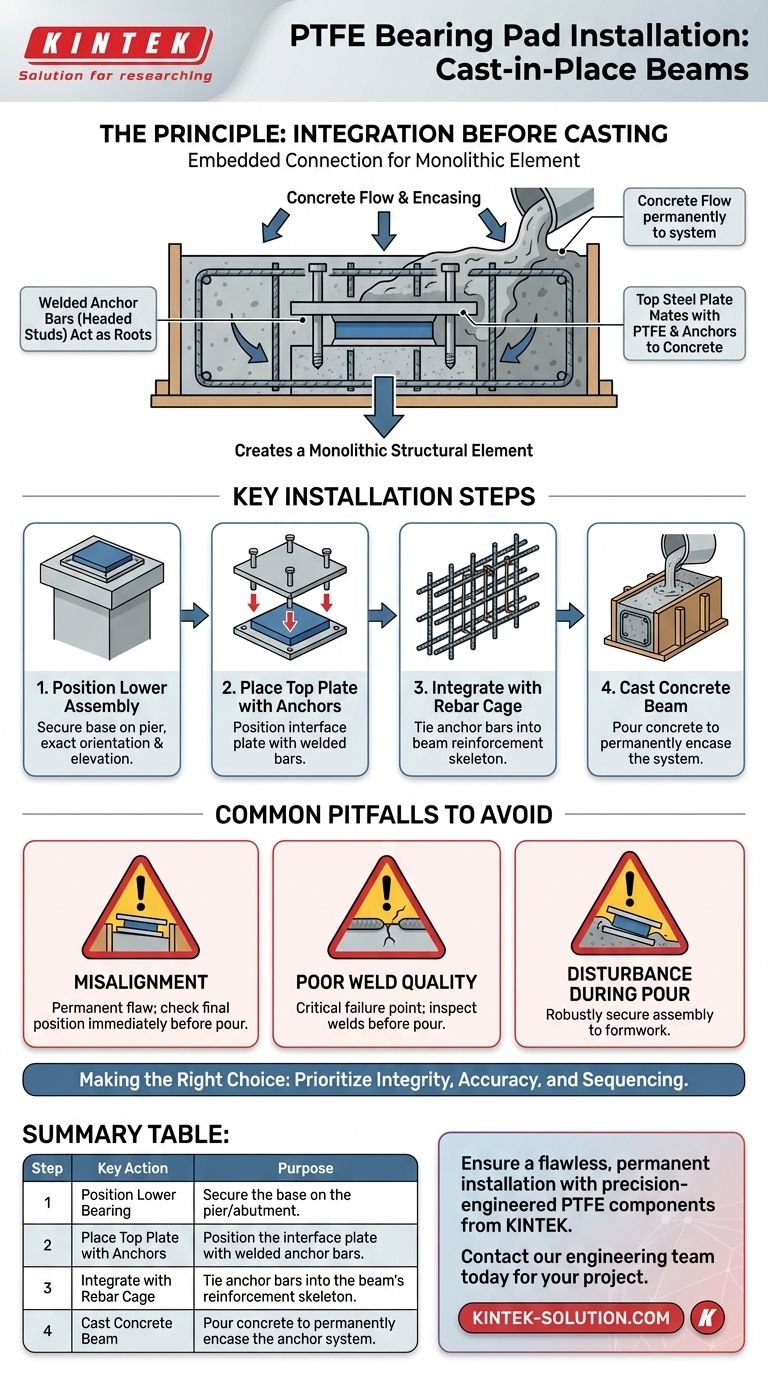

시각적 가이드
