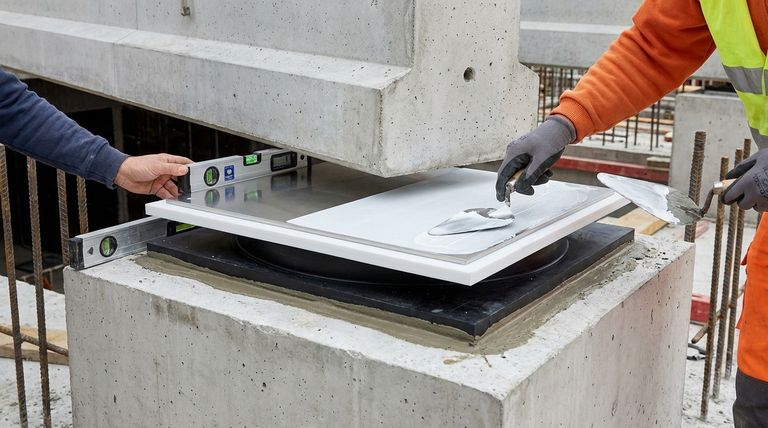

프리캐스트 보에 PTFE 베어링 패드를 설치하려면, 주요 방법은 베어링의 상부 강판을 에폭시 수지 모르타르로 보의 하부에 직접 접착하거나, 보에 매립된 강판이 있는 경우 볼트 체결 및 용접을 통해 연결하는 것입니다. 이 연결은 베어링이 구조적 움직임을 올바르게 수용하도록 보장하는 정밀한 과정의 일부일 뿐입니다.
성공적인 PTFE 베어링 설치의 핵심 원칙은 단순히 부착하는 것이 아니라, 구조물이 팽창하고 수축할 때 제어된 저마찰 움직임을 허용하는 완벽하게 수평이고 윤활 처리되었으며 보호되는 시스템을 만드는 것입니다.
두 가지 주요 설치 방법
프리캐스트 보의 경우, 부착 방법은 베어링 위치에 강판이 주조되었는지 여부에 전적으로 달려 있습니다.
방법 1: 에폭시 수지 모르타르를 이용한 접착
이것은 콘크리트 보의 하부가 직접 접촉 지점일 때 사용하는 표준 접근 방식입니다.
베어링 어셈블리의 상부 강판은 고강도 에폭시 수지 모르타르를 사용하여 프리캐스트 보의 준비된 표면에 직접 접착됩니다. 이를 통해 강력하고 일체화된 연결이 형성됩니다.
방법 2: 매립된 강판에 볼트 체결 및 용접
이 방법은 프리캐스트 보의 바닥에 강판이 이미 주조되어 있는 경우에 사용됩니다.
베어링의 상부 강판을 보의 매립된 강판에 맞춥니다. 그런 다음 두 강판을 고강도 볼트와 둘레 용접의 조합을 사용하여 결합하여 안전하고 견고한 연결을 보장합니다.
정확한 기능을 위한 중요 단계
베어링 부착은 첫 번째 단계일 뿐입니다. 적절한 기능은 설치 과정 중 다른 몇 가지 중요한 세부 사항에 달려 있습니다.
수평 설치 보장
전체 베어링 어셈블리는 완벽하게 수평으로 설치되어야 합니다. 약간의 편차라도 불균등한 하중 분산, 가장자리 압축 및 베어링 성능과 수명의 상당한 감소를 초래할 수 있습니다.
윤활의 역할
최종 배치를 하기 전에, PTFE 표면과 맞닿는 스테인리스 스틸 플레이트 사이에 실리콘 그리스를 고르게 도포해야 합니다. 이 윤활은 구조물이 자유롭게 움직일 수 있도록 하는 매우 낮은 마찰 계수를 달성하는 데 필수적입니다.
올바른 방향 및 배치
베어링 어셈블리에는 특정 방향이 있습니다. 설치 방향은 베어링의 스톱 플레이트에 있는 안내 표시를 따라야 올바른 축을 따라 움직임을 수용할 수 있습니다. PTFE 보드는 하부 어셈블리의 일부이므로 교각에 직접 놓아서는 안 됩니다.
최종 보호
보가 놓이고 베어링이 제자리에 있으면 방진 덮개를 설치해야 합니다. 이 덮개는 윤활된 슬라이딩 표면을 물, 파편 및 마찰을 증가시켜 조기 마모를 유발할 수 있는 기타 오염 물질로부터 보호합니다.
피해야 할 일반적인 함정
설치 중 실수는 전체 시스템을 손상시키고 값비싼 복구로 이어질 수 있습니다.
부적절한 표면 준비
에폭시 접착의 경우, 보의 콘크리트 표면을 세심하게 청소하고 준비해야 합니다. 레이턴스, 먼지 또는 습기가 있으면 하중 하에서 실패할 수 있는 약한 접착이 발생합니다.
잘못된 용접 절차
베어링 플레이트를 매립된 플레이트에 용접할 때, 과도한 열은 베어링의 내부 탄성체 또는 PTFE 구성 요소를 손상시킬 수 있습니다. 재료의 무결성을 손상시키지 않으려면 적절한 열 제어 및 용접 절차가 중요합니다.
윤활 또는 보호 누락
실리콘 그리스 도포를 잊거나 방진 덮개 설치를 소홀히 하는 것은 가장 해로운 두 가지 실수입니다. 이러한 누락은 저마찰 베어링을 고마찰 표면으로 만들어 주요 목적을 무효화하고 구조물에 원치 않는 응력을 유발합니다.
목표 달성을 위한 올바른 선택
설치 과정은 엔지니어링 요구 사항을 충족하기 위해 정밀하게 수행되어야 합니다.
- 안전한 연결 생성에 중점을 둔 경우: 에폭시 접착과 용접 중 선택은 보의 설계, 특히 매립된 강판의 유무에 따라 결정됩니다.
- 장기적인 구조적 성능 보장에 중점을 둔 경우: 수평 맞추기, 윤활, 올바른 방향 및 방진 덮개를 이용한 최종 보호와 같은 절차적 세부 사항을 우선시해야 합니다.
궁극적으로 성공적인 설치는 베어링을 단순한 구성 요소가 아니라 세부 사항에 대한 세심한 주의가 필요한 엔지니어링 시스템으로 취급하는 데 달려 있습니다.
요약표:
| 설치 단계 | 주요 조치 | 중요 세부 사항 |
|---|---|---|
| 부착 방법 | 에폭시 접착 또는 볼트 체결/용접 | 보에 매립된 강판 유무에 따라 결정됨. |
| 수평 맞추기 | 완벽한 수평 유지 | 불균등한 하중 분산 및 조기 파손 방지. |
| 윤활 | PTFE 표면에 실리콘 그리스 도포 | 요구되는 낮은 마찰 계수 달성에 필수적. |
| 보호 | 방진 덮개 설치 | 물 및 파편과 같은 오염 물질로부터 슬라이딩 표면 보호. |
KINTEK PTFE 부품으로 정밀도와 성능 보장
완벽한 PTFE 베어링 설치는 구조물의 안전과 수명에 매우 중요합니다. PTFE 표면 자체부터 씰 및 보호 요소에 이르기까지 이러한 구성 요소에 필요한 정밀도는 KINTEK의 전문 분야입니다.
당사는 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험 기구를 포함하여 고성능 맞춤형 PTFE 부품을 제조합니다. 프로토타입이든 대량 주문이든, 당사의 정밀 생산에 대한 헌신은 귀하의 부품이 가장 까다로운 사양을 충족하도록 보장합니다.
귀하의 프로젝트가 요구하는 안정적인 PTFE 솔루션을 당사가 제공하도록 하십시오. 귀하의 특정 요구 사항에 대해 논의하려면 오늘 전문가에게 문의하십시오.

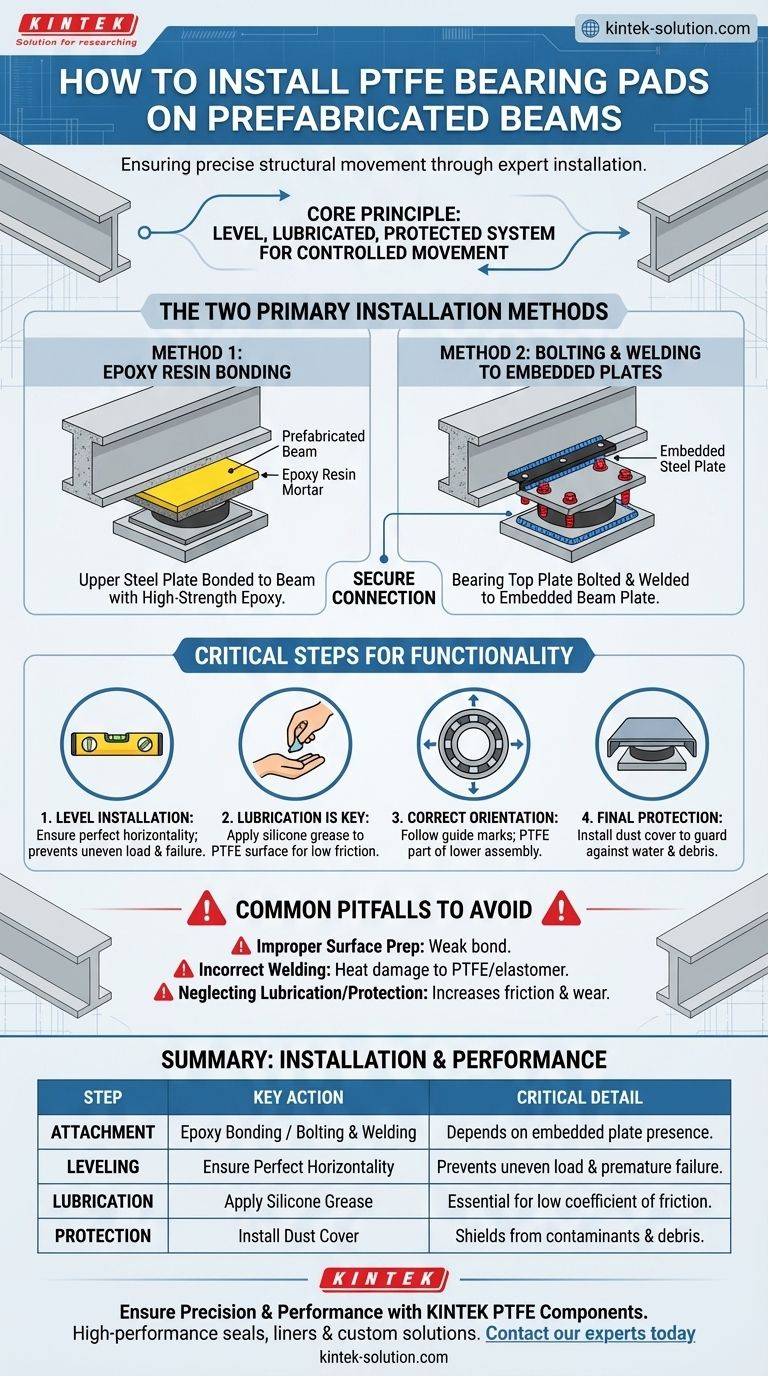

시각적 가이드
