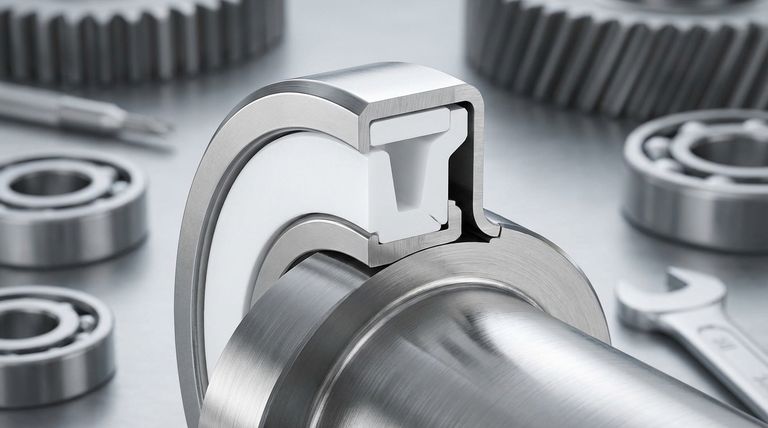

본질적으로 PTFE 립 씰은 까다로운 응용 분야를 위해 설계된 복합 부품입니다. 이는 폴리테트라플루오로에틸렌(PTFE)으로 만들어진 정밀하게 성형된 씰링 요소와, 이 요소를 단단한 금속 케이싱에 기계적으로 고정하거나 접착하여 구성됩니다. 이러한 구조는 PTFE의 고유한 저마찰 및 고내성 특성을 활용하는 동시에 금속 케이스를 사용하여 구조적 무결성과 확실한 장착을 제공합니다.
PTFE 립 씰의 기본 설계는 동적 씰링 표면을 위한 특수 고성능 폴리머(PTFE)와 정적 씰링 및 구조적 지지를 위한 금속 케이스를 결합합니다. 이러한 2중 구조는 극한의 온도, 고속 및 공격적인 화학 환경에서의 성능의 핵심입니다.
PTFE 립 씰의 핵심 구성 요소
씰의 성능을 이해하려면 씰을 만드는 데 사용되는 개별 부품과 재료를 이해하는 것에서 시작됩니다.
PTFE 씰링 요소 (립)
씰의 심장은 폴리테트라플루오로에틸렌(PTFE), 때로는 테플론이라는 상표명으로 알려진 불소수지로 제작된 립입니다.
이 재료는 극도로 낮은 마찰, 광범위한 온도 범위 내성, 거의 보편적인 내화학성을 포함한 탁월한 특성 때문에 선택됩니다.
PTFE 요소는 고무처럼 성형되지 않습니다. 종종 튜브 재고에서 가공되거나 스키빙 및 가열 공정을 통해 형성되어 정밀하고 얇은 씰링 립을 만듭니다.
금속 케이싱
PTFE 립은 일반적으로 스테인리스강, 탄소강 또는 알루미늄으로 만들어진 금속 케이싱 내부에 자리 잡습니다.
이 케이스는 전체 씰에 필요한 구조적 강성을 제공합니다. 이를 통해 씰을 하우징 보어에 프레스 핏(압입)하여 외경에 단단하고 신뢰할 수 있는 정적 씰을 형성할 수 있습니다.
씰링 립 형상
PTFE 립의 특정 모양은 기능에 매우 중요합니다. 높은 반경 방향 힘을 사용하는 탄성체(고무) 씰과 달리, PTFE 립은 샤프트에 대해 가볍고 제어된 접촉 밴드를 갖도록 설계되었습니다.
이 설계는 마찰과 열 발생을 최소화하여 윤활 없이 고속 회전에서 씰이 작동할 수 있게 하는데, 이는 건식 작동(dry running)이라고 하는 조건입니다.
구조가 성능을 결정하는 방법
2중 구조는 씰이 어셈블리 내에서 작동하는 방식에 직접적으로 영향을 미치며, 두 가지 뚜렷한 씰링 지점을 생성합니다.
샤프트에서의 동적 씰링
주요 기능인 회전 샤프트를 밀봉하는 것은 PTFE 립이 수행합니다. 이 립의 저마찰 표면은 샤프트를 따라 미끄러지면서 최소한의 마모와 에너지 손실로 누출을 방지합니다.
이것이 PTFE 씰이 기존 고무 씰을 빠르게 파괴할 표면 속도를 처리할 수 있게 하는 이유입니다.
하우징에서의 정적 씰링
금속 케이싱은 정적 씰링 기능을 수행합니다. 장비 하우징에 압입될 때, 단단한 외경은 보어에 대해 단단하고 누출 방지 씰을 형성하여 씰 어셈블리를 우회하는 유체가 없도록 합니다.
이 견고한 압입은 작동 중 압력이 가해질 때에도 씰이 제자리에 단단히 고정되도록 보장합니다.
상충 관계 이해하기
매우 효과적이지만, PTFE 씰의 고유한 구조는 기존 탄성체 씰에 비해 특정 상충 관계를 도입합니다.
제한된 탄성
PTFE는 "탄성 기억력"이 낮은 비교적 단단한 플라스틱입니다. 고무만큼 원래 모양으로 되돌아가지 못합니다.
이는 샤프트 또는 하우징 형상의 불완전성에 덜 관대하며 더 엄격한 제조 공차를 요구한다는 것을 의미합니다.
설치 민감성
PTFE 립은 덜 유연하기 때문에 올바르게 취급하지 않으면 설치 중에 쉽게 손상될 수 있습니다. 립에 긁힘이나 접힘이 생기면 영구적인 누출 경로가 생길 수 있습니다.
샤프트의 날카로운 모서리를 부드럽게 통과시키기 위해 특수 설치 도구가 종종 필요합니다.
압력 및 매체 저항성
씰의 성능은 PTFE 요소에 의해 결정됩니다. 씰을 선택할 때 응용 분야의 작동 온도와 밀봉되는 매체에 대한 내화학성을 견딜 수 있는 능력을 고려해야 합니다.
응용 분야에 맞는 올바른 선택
PTFE 립 씰의 구조는 특정하고 까다로운 조건을 위해 의도적으로 설계되었습니다. 이를 이해하면 목표에 맞는 올바른 씰을 선택할 수 있습니다.
- 고속 회전 또는 공격적인 화학 물질이 주요 관심사인 경우: 저마찰 PTFE 립과 단단한 금속 케이스의 조합은 이 씰을 탁월한 선택으로 만듭니다.
- 건식 작동 또는 비윤활 환경에서의 씰링이 주요 관심사인 경우: PTFE 씰링 요소의 자가 윤활 특성은 이 조건에 맞게 특별히 설계되었습니다.
- 비용 민감도와 덜 정밀한 하드웨어가 주요 관심사인 경우: 기존 탄성체(고무) 립 씰이 더 저렴하고 탄성이 높기 때문에 더 적합할 수 있습니다.
이러한 집중적인 설계는 PTFE 립 씰을 고성능 기계에 필수적인 구성 요소로 만듭니다.
요약표:
| 구성 요소 | 재료 및 기능 | 주요 특성 |
|---|---|---|
| PTFE 씰링 요소 (립) | 폴리테트라플루오로에틸렌(PTFE); 동적 씰링을 제공합니다. | 극도로 낮은 마찰, 넓은 온도 범위, 내화학성. |
| 금속 케이싱 | 스테인리스강, 탄소강 또는 알루미늄; 구조적 지지 및 정적 씰링을 제공합니다. | 단단함, 하우징 보어에 단단한 압입 보장. |
| 씰링 립 형상 | 정밀하게 가공된 PTFE; 샤프트에 대해 가벼운 접촉 밴드를 생성합니다. | 마찰 및 열 최소화, 건식 작동 가능. |
까다로운 응용 분야를 위한 고성능 PTFE 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 립 씰을 포함하여 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 귀사의 씰이 극한의 온도, 고속 및 공격적인 화학 환경에서 안정적인 성능을 제공하도록 보장합니다.
프로토타입이든 대량 주문이든, 당사는 귀사 장비가 요구하는 정밀도와 품질을 제공합니다.
지금 KINTEK에 문의하여 특정 씰링 문제에 대해 논의하고 맞춤형 솔루션을 얻으십시오.

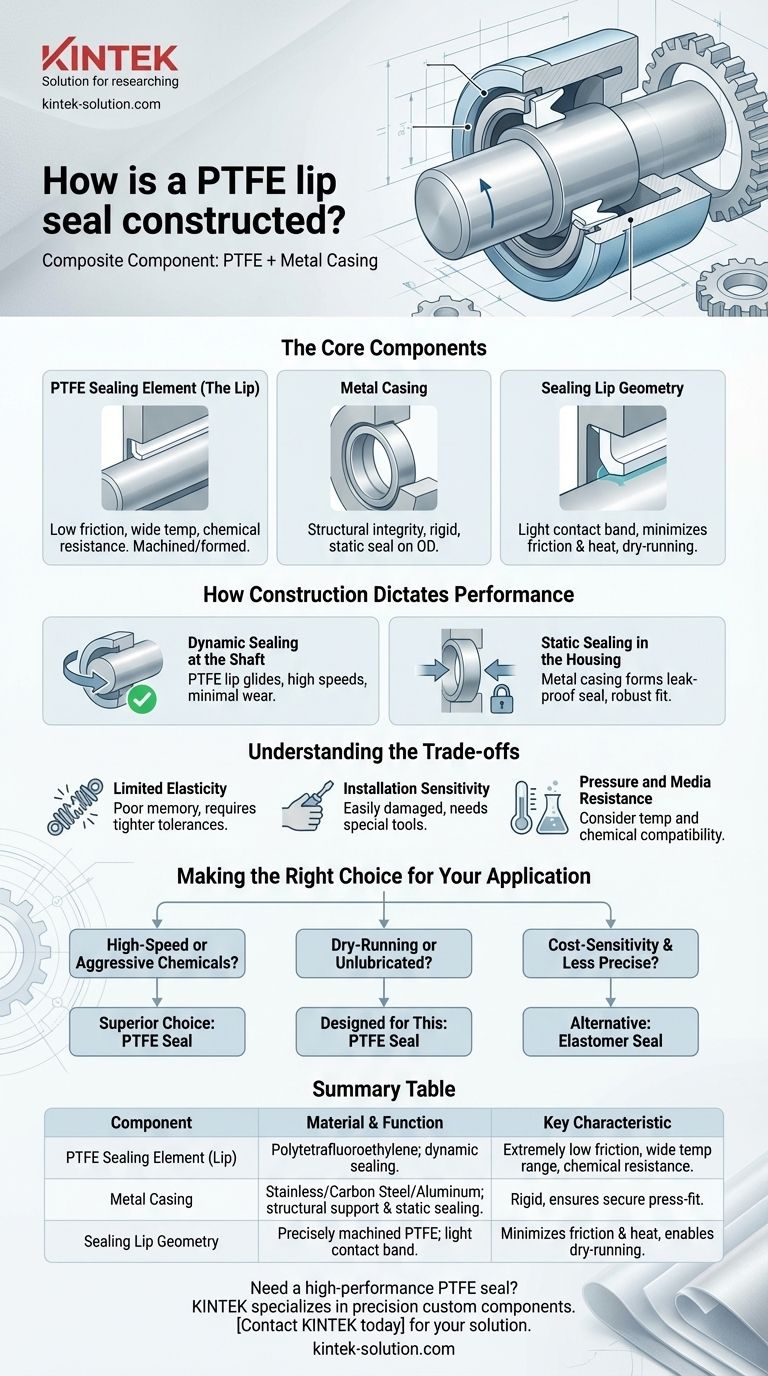

시각적 가이드
