다양한 부하를 처리하기 위해 베어링 패드는 특정 배합의 테프론(PTFE)을 사용합니다. 표준 순수 "흰색" 테프론은 가벼운 부하가 있는 응용 분야에 지정되며, Fluorogold와 같은 강화 PTFE 복합재는 훨씬 더 높은 압축 하중을 견디도록 설계되었습니다.
핵심은 단순히 테프론을 사용하는 것이 아니라 올바른 유형의 테프론을 선택하는 것입니다. 이 선택은 재료의 자연적인 낮은 마찰과 까다로운 응용 분야를 위해 충전재로 향상되는 압축 강도 사이의 균형을 맞춥니다.

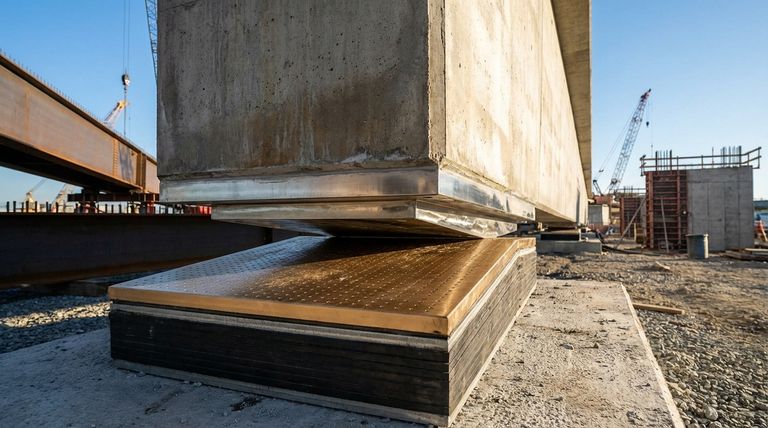

구조용 베어링 패드의 구조
테프론의 역할을 이해하려면 먼저 전체 시스템을 이해해야 합니다. 현대적인 베어링 패드는 수직 하중과 수평 이동을 모두 안전하게 관리하도록 설계된 복합 어셈블리입니다.
하중 지지 코어
패드의 기초는 일반적으로 보강용 강판과 가황 처리된 천연 또는 네오프렌 고무의 라미네이트입니다. 이 코어는 엄청난 수직 중량을 지지하고 지지하는 구조의 약간의 회전 움직임을 허용하도록 설계되었습니다.
저마찰 슬라이딩 표면
폴리테트라플루오로에틸렌(PTFE), 일반적으로 테프론이라는 브랜드 이름으로 알려진 얇은 판이 고무 및 강철 패드의 상단 표면에 접착됩니다. 이 PTFE 층은 열 팽창, 수축 또는 기타 동적 힘으로 인한 움직임을 수용하는 슬라이딩을 허용하는 중요한 구성 요소입니다.
딤플의 목적
종종 테프론 표면에는 딤플(오목한 부분)이 있습니다. 이 홈은 윤활유 저장소 역할을 하여 마찰 계수를 더욱 낮추고 베어링 수명 동안 원활하고 예측 가능한 움직임을 보장합니다.
부하에 맞는 테프론 유형 선택
테프론 베어링 패드 사양의 주요 차이점은 PTFE 층 자체의 압축 강도에 달려 있습니다.
경하중의 경우: 표준 PTFE
비교적 가벼운 부하가 있는 응용 분야에는 순수한 무충전 PTFE("흰색 테프론"으로 자주 보임)가 사용됩니다. 주요 장점은 모든 고체 재료 중에서 가장 낮은 마찰 계수를 갖는다는 것입니다. 그러나 지속적인 압력 하에서 느린 변형인 "크리프" 또는 콜드 플로우에 취약합니다.
중하중의 경우: 강화 PTFE (Fluorogold)
교량이나 대형 건물과 같은 상당한 구조적 하중의 경우 PTFE는 강화되어야 합니다. Fluorogold와 같은 재료는 유리 섬유 또는 청동 분말과 같은 충전재가 PTFE에 혼합된 복합재입니다.
이러한 충전재는 재료의 압축 강도와 크리프 저항성을 극적으로 증가시킵니다. 이를 통해 베어링이 변형 없이 엄청난 무게를 지탱할 수 있어 장기적인 구조적 무결성을 보장합니다.
상충 관계 이해
올바른 재료를 선택하는 것은 성능과 강도 사이의 엔지니어링 절충 사항을 명확하게 이해하는 것을 포함합니다.
마찰 대 압축 강도
가장 낮은 마찰과 가장 높은 강도 사이에는 직접적인 상충 관계가 있습니다. 순수 PTFE는 가장 매끄러운 표면을 제공하지만, 강화 PTFE는 약간 더 높은(여전히 매우 낮지만) 마찰 계수를 갖지만 중하중에 필요한 내구성을 제공합니다.
비용 및 사양
강화 PTFE 복합재는 제조가 더 복잡하므로 표준 PTFE보다 비용이 더 많이 듭니다. 최종 제품이 고하중 구조 응용 분야의 까다로운 요구 사항을 충족하도록 보장하기 위해 정밀한 엔지니어링 사양이 필요합니다.
프로젝트에 적용하는 방법
선택 과정은 응용 분야의 주요 엔지니어링 요구 사항에 따라 안내되어야 합니다.
- 수직 하중이 최소화된 경량 구조물 지지가 주요 초점인 경우: 표준 흰색 PTFE 패드가 가장 효율적이고 비용 효율적인 솔루션일 가능성이 높습니다.
- 교량, 경기장 또는 대형 건물과 같은 중하중 구조물 지지가 주요 초점인 경우: 고압을 처리하고 장기적인 재료 파손을 방지하려면 Fluorogold와 같은 강화 PTFE 복합재가 필수적입니다.
궁극적으로 올바른 베어링 패드를 지정하는 것은 움직임의 응력으로부터 구조물을 보호하고 장기적인 안전을 보장하는 데 중요합니다.
요약표:
| 부하 요구 사항 | 권장 PTFE 유형 | 주요 특성 |
|---|---|---|
| 경하중 | 표준(순수) PTFE | 가장 낮은 마찰 계수; 크리프에 취약함. |
| 중하중 구조 부하 | 강화 PTFE (예: Fluorogold) | 높은 압축 강도; 우수한 크리프 저항성. |
프로젝트에 적합한 PTFE 베어링 패드 지정
올바른 PTFE 유형을 선택하는 것은 구조적 무결성과 성능에 매우 중요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험실 기구를 포함하여 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다.
경량 응용 분야를 위한 표준 PTFE가 필요하든 까다로운 구조적 부하를 위한 고강도 복합재가 필요하든, 프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다.
정밀도와 내구성을 위해 설계된 부품으로 프로젝트의 성공을 보장하십시오. 특정 요구 사항에 대해 논의하려면 지금 전문가에게 문의하십시오!

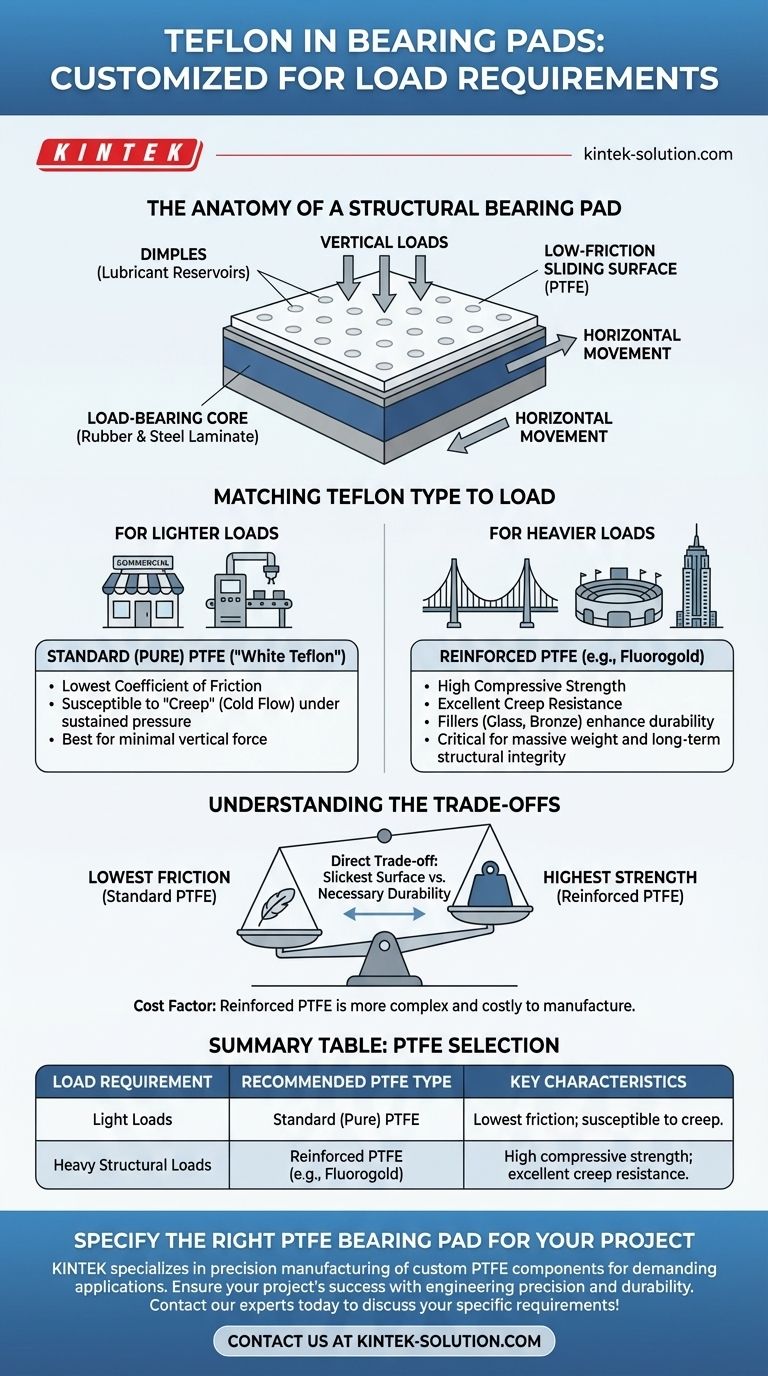

시각적 가이드
