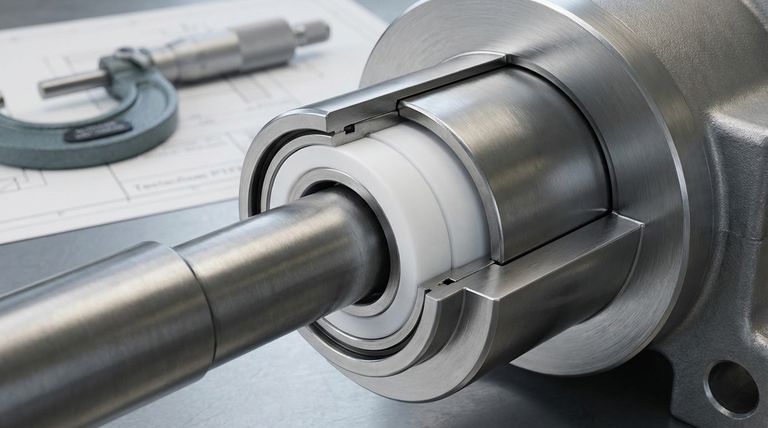

대부분의 설계에서, 테플론(PTFE) 립 씰의 본체는 외부 및 내부 금속 케이스 사이에 기계적으로 클램핑되어 고정됩니다. 그런 다음 이 전체 어셈블리가 장비의 하우징이나 보어에 압입되어 밀봉 요소에 일관된 압력을 유지하는 견고하고 회전하지 않는 씰을 만듭니다.
핵심 원리는 씰을 제자리에 고정하는 것뿐만 아니라 회전을 방지하고 내부 구성 요소를 정확하게 압축하여 씰링 립이 샤프트에 대해 중요한 밀봉력을 유지하도록 하는 단단한 하우징을 만드는 것입니다.
안정적인 씰 어셈블리의 구조
테플론 립 씰이 어떻게 고정되는지 이해하려면 하우징을 구성하는 개별 구성 요소를 살펴봐야 합니다. 각 부품은 안정적이고 효과적인 씰을 만드는 데 고유한 역할을 합니다.
외부 케이스: 기반
외부 케이스는 씰의 주요 구조 구성 요소입니다. 이는 장비의 보어에 직접 압입(press-fit)되도록 설계되었습니다.
이 압입은 두 가지 중요한 기능을 수행합니다. 보어에 대해 정적 씰을 생성하여 외부 누출을 방지하고, 가장 중요하게는 전체 어셈블리를 고정하여 샤프트와 함께 회전하는 것을 방지합니다.
내부 케이스: 압축 적용
내부 케이스는 외부 케이스와 협력하여 작동합니다. 주요 임무는 내부 구성 요소, 특히 PTFE 씰링 요소 자체를 클램핑하는 것입니다.
이 압축은 씰의 설계된 형상을 유지하고 힘이 립에 올바르게 전달되도록 하는 데 필수적입니다.
PTFE 요소: 밀봉 인터페이스
금속 케이스가 구조를 제공하는 동안, PTFE 요소가 동적 밀봉을 수행하는 부분입니다. 이는 샤프트보다 약간 작게 기계적으로 성형됩니다.
케이스가 제공하는 고정 장치 덕분에 요소는 자연적인 후프 응력(hoop stress)을 활용하여 샤프트를 감싸고 단단하고 마찰이 적은 씰을 만듭니다.
이러한 구성 요소가 함께 작동하는 방식
씰의 효율성은 이러한 부품의 정밀한 상호 작용에서 비롯됩니다. 이 설계는 고속 및 고압 응용 분야의 문제를 극복하기 위한 엔지니어링 시스템입니다.
단단한 프레임워크 구축
더 부드러운 PTFE 요소를 두 개의 단단한 금속 케이스 사이에 클램핑함으로써, 설계는 압력이나 온도 변화로 인해 씰이 변형되지 않도록 보장합니다. 이 안정성은 장기적인 성능에 중요합니다.
굴곡 지점 위치 지정
내부 스페이서와 같은 구성 요소도 이 클램핑력에 의해 고정됩니다. 이 스페이서는 PTFE 요소의 "굽힘 지점(bend point)"을 위치시키는 데 중요하며, 이는 립이 샤프트 움직임과 압력에 어떻게 굴곡되고 반응하는지를 결정합니다.
내부 누출 방지
많은 설계에서 가스켓도 케이스 사이에 압축됩니다. 이 가스켓은 유체가 씰 본체 자체를 통해 누출되는 것을 방지하여 유체가 의도된 경로, 즉 주요 씰링 립을 지나가도록 강제합니다. 또한 약간의 제조 공차를 수용하는 데 도움이 됩니다.
상충 관계 이해
이 견고한 다중 구성 요소 설계는 우수한 성능을 제공하지만, 이해하는 것이 중요한 특정 고려 사항도 수반합니다.
정밀도는 타협 불가
압입 및 클램핑 메커니즘의 효율성은 보어, 샤프트 및 씰 구성 요소 자체에 대한 엄격한 공차 유지를 전적으로 의존합니다. 규격 범위를 벗어난 보어는 헐거운 핏(회전 및 누출 유발) 또는 너무 꽉 끼는 핏(설치 중 씰 손상 유발)으로 이어질 수 있습니다.
설치 시 주의 필요
단순한 탄성 O-링과 달리, 케이싱된 테플론 씰은 적절한 도구를 사용하여 신중하게 설치해야 합니다. 고르지 않은 압력을 가하면 케이스가 찌그러져 내부 압축이 변경되고 조기 고장으로 이어질 수 있습니다.
응용 분야에 적합한 선택
씰의 구성을 이해하는 것은 올바른 사용 및 설치에 직접적인 정보를 제공합니다.
- 신뢰할 수 있는 설치가 최우선인 경우: 항상 적절한 프레스 도구를 사용하여 씰의 외부 케이스에 균일한 힘을 가하여 손상 없이 보어에 제대로 안착되도록 하십시오.
- 장기적인 성능이 최우선인 경우: 보어 및 샤프트 치수가 씰 제조업체가 지정한 공차 범위 내에 있는지 확인하십시오. 이는 적절한 고정에 매우 중요합니다.
- 고장 문제 해결이 최우선인 경우: 씰 케이스 외부에 긁힘이 있는지 확인하십시오. 이는 보어 내에서 씰이 회전했음을 나타내는 명확한 신호이며, 부적절한 압입의 명확한 징후입니다.
궁극적으로, 금속 케이스 내부에 테플론 요소를 클램핑하는 정교한 방법이 간단한 씰이 실패하는 까다로운 조건에서 신뢰할 수 있게 성능을 발휘할 수 있도록 하는 것입니다.
요약표:
| 구성 요소 | 씰 고정 역할 |
|---|---|
| 외부 케이스 | 어셈블리를 고정하고 회전을 방지하기 위해 보어에 압입됨. |
| 내부 케이스 | 내부 구성 요소를 클램핑하여 정밀한 압축을 적용함. |
| PTFE 요소 | 케이스에 의해 제자리에 고정되어 동적 밀봉을 위해 후프 응력을 활용함. |
| 가스켓/스페이서 | 케이스 사이에 압축되어 내부 누출을 방지하고 립의 위치를 지정함. |
압력 하에서도 실패하지 않는 테플론 씰이 필요하십니까? KINTEK은 반도체, 의료 및 실험실 산업을 위한 맞춤형 립 씰을 포함하여 고정밀 PTFE 구성 요소 제조를 전문으로 합니다. 맞춤 제작에 대한 당사의 전문 지식은 최대 성능과 수명을 위해 씰이 완벽하게 고정되도록 보장합니다. 귀하의 응용 분야 요구 사항에 대해 논의하려면 지금 문의하십시오!

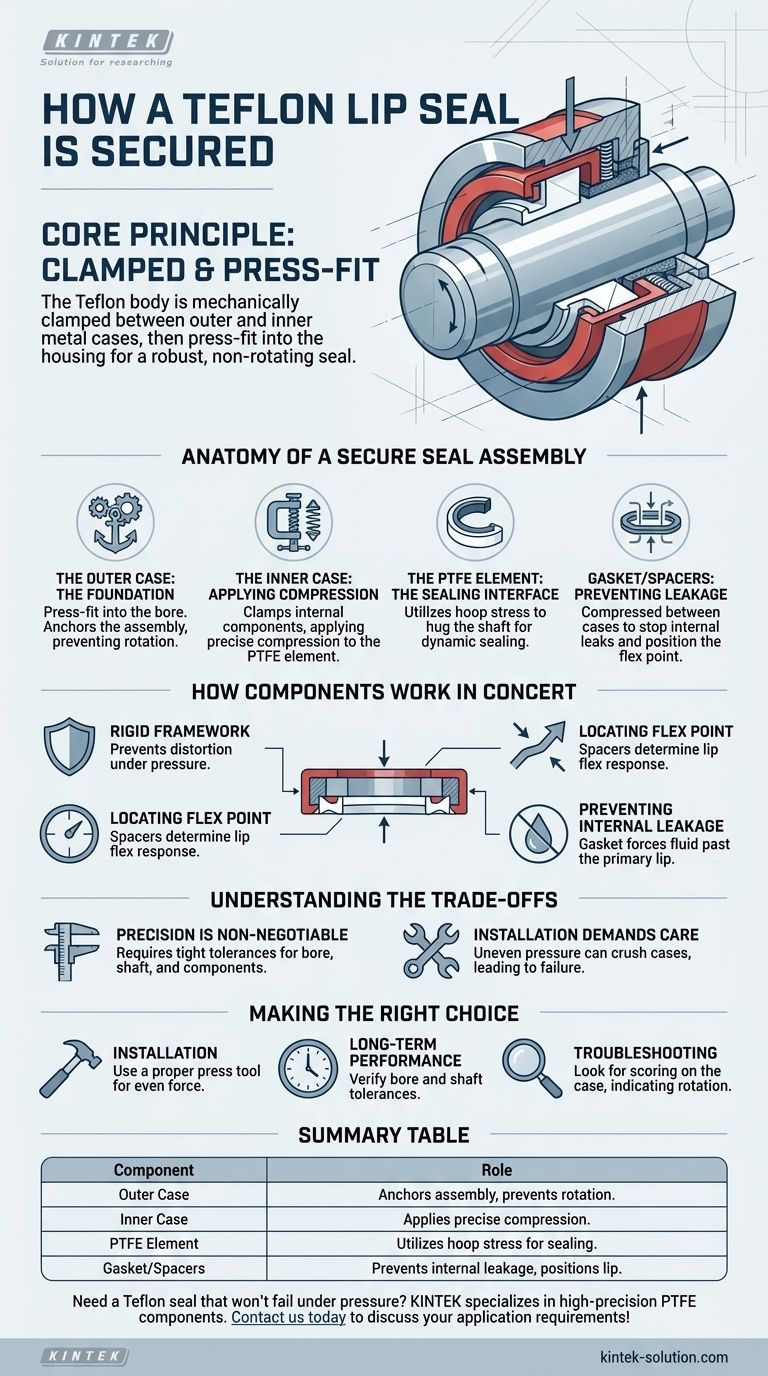

시각적 가이드
