백색 PTFE를 사용하여 슬라이드 베어링을 올바르게 설계하려면, 기본 규칙은 PTFE 베어링 패드를 어셈블리의 하부 부재에만 배치하는 것입니다. 이 PTFE 표면은 기능적이고 마찰이 적은 시스템을 만들기 위해 연마된 스테인리스 스틸로 만들어진 상부 부재와 맞물려야 합니다.
핵심 통찰력은 PTFE 슬라이드 베어링이 단순한 재료 선택이 아니라 2부 시스템이라는 것입니다. 이 설계는 부드럽고 마찰이 적은 PTFE를 단단하고 매끄러우며 부식에 강한 상대 표면과 짝을 이루고, 시스템을 오염과 마모로부터 보호하기 위해 이들을 배치함으로써 성공합니다.
핵심 원칙: 두 표면의 시스템
성공적인 PTFE 슬라이드 베어링은 두 가지 뚜렷한 재료 간의 상호 작용에 달려 있습니다. 각 재료가 선택된 이유와 배치 위치를 이해하는 것은 원하는 성능과 수명을 달성하는 데 중요합니다.
PTFE를 하부 부재에 배치하는 이유
더 부드러운 PTFE 패드를 하부 부재에 배치하는 것은 보호를 위한 의도적인 설계 선택입니다.
이러한 배치는 PTFE를 떨어지는 파편, 먼지 및 기타 환경 오염 물질로부터 보호합니다. 상단에 배치될 경우, PTFE가 연마성 입자를 모아 반대쪽 강철 표면을 손상시킬 수 있습니다.
상부 부재에 연마된 스테인리스 스틸을 사용하는 이유
상부 부재는 단단하고, 극도로 매끄러우며, 부식에 강한 재료여야 합니다.
연마된 스테인리스 스틸은 이상적인 맞물림 표면을 제공하여 PTFE가 특유의 최소한의 마찰로 미끄러지도록 합니다. 이 표면에 거칠기나 결함이 있으면 더 부드러운 PTFE가 빠르게 마모되어 마찰이 증가하고 조기 고장을 유발합니다.
주요 엔지니어링 고려 사항
핵심 구성 외에도 베어링이 의도된 용도에 맞게 올바르게 지정되었는지 확인하기 위해 몇 가지 요소를 분석해야 합니다.
정확한 하중 계산
정적 중량뿐만 아니라 실제 작동 조건을 기반으로 베어링에 가해지는 하중을 계산해야 합니다. 동적 하중, 잠재적 편심 및 환경 압력을 고려하십시오.
재료 선택: 버진 PTFE 대 충전 PTFE
모든 PTFE가 동일한 것은 아닙니다. 버진 PTFE는 가장 높은 내화학성을 제공하며 우수한 전기 절연체입니다.
더 높은 하중이나 더 나은 내마모성이 필요한 응용 분야의 경우, 강화 또는 충전 PTFE(예: 유리 충전, 탄소 충전)가 종종 더 나은 선택입니다.
환경 요인
작동 환경을 주의 깊게 평가하십시오. 설계는 화학 물질, UV 방사선, 습기 및 극한 온도에 대한 노출을 고려해야 합니다. 이러한 요소는 PTFE뿐만 아니라 강철 및 접착제를 포함한 전체 어셈블리에 영향을 미칠 수 있습니다.
일반적인 함정과 실패 모드
올바르게 지정된 베어링이라도 특정 위험이 완화되지 않으면 실패할 수 있습니다. 이 구성은 이러한 알려진 실패 지점을 최소화하도록 설계되었습니다.
오염의 치명적인 위험
PTFE 슬라이드 베어링에 대한 가장 큰 위협은 오염입니다.
모래나 용접 스패터와 같은 단단하고 연마성 있는 입자가 두 표면 사이에 끼이면 부드러운 PTFE에 박힙니다. 이로 인해 베어링 패드가 사포 조각처럼 변하여 움직일 때마다 연마된 스테인리스 스틸 표면을 긁고 파괴하게 됩니다.
불량한 표면 마감의 영향
충분히 매끄럽거나 연마되지 않은 강철 표면을 사용하는 것은 흔한 실수입니다. 이는 마찰이 높은 인터페이스를 생성하여 PTFE 패드를 찢고 마모시켜 성능이 급격히 저하됩니다.
정렬 불량 및 모서리 부하
부적절한 설치로 인한 정렬 불량은 전체 하중을 PTFE 패드의 작은 모서리에 집중시킬 수 있습니다. 이 "모서리 부하"는 베어링 재료를 파괴하고 전체 시스템 실패를 유발하는 엄청난 압력을 생성합니다.
목표에 맞는 올바른 선택
프로젝트에서 가장 중요한 성능 요구 사항을 기반으로 베어링 설계를 선택하고 지정하십시오.
- 최대 하중 용량이 주요 초점인 경우: 강화 또는 충전 PTFE를 사용하고 모든 동적 힘을 고려하여 하중 계산을 정확하게 수행하십시오.
- 수명 및 낮은 유지보수가 주요 초점인 경우: 스테인리스 스틸 표면의 고품질 연마를 우선시하고 베어링을 환경 파편으로부터 보호하도록 주변 구조를 설계하십시오.
- 극한의 내화학성이 주요 초점인 경우: 가장 높은 수준의 화학적 비활성을 제공하는 버진 PTFE를 지정하십시오.
베어링을 완전한 시스템으로 취급함으로써 전체 설계 수명 동안 안정적인 저마찰 성능을 제공하는 솔루션을 엔지니어링할 수 있습니다.
요약표:
| 설계 요소 | 주요 고려 사항 |
|---|---|
| PTFE 패드 위치 | 파편으로부터 보호하기 위해 하부 부재에 배치해야 합니다. |
| 맞물림 표면 | 스테인리스 스틸과 같은 연마되고 단단하며 부식에 강한 재료가 필요합니다. |
| PTFE 유형 | 내화학성을 위한 버진 PTFE; 더 높은 하중/내마모성을 위한 충전 PTFE(유리, 탄소). |
| 주요 위험 | 연마성 입자에 의한 오염이 고장의 주요 원인입니다. |
귀하의 응용 분야를 위한 맞춤형 PTFE 슬라이드 베어링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 베어링을 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 귀하의 슬라이드 베어링 시스템이 처음부터 올바르게 설계되어 성능과 수명을 극대화하기 위한 올바른 재료 선택 및 사양을 갖추도록 보장합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다. 지금 바로 전문가에게 문의하여 프로젝트 요구 사항에 대해 논의하십시오.

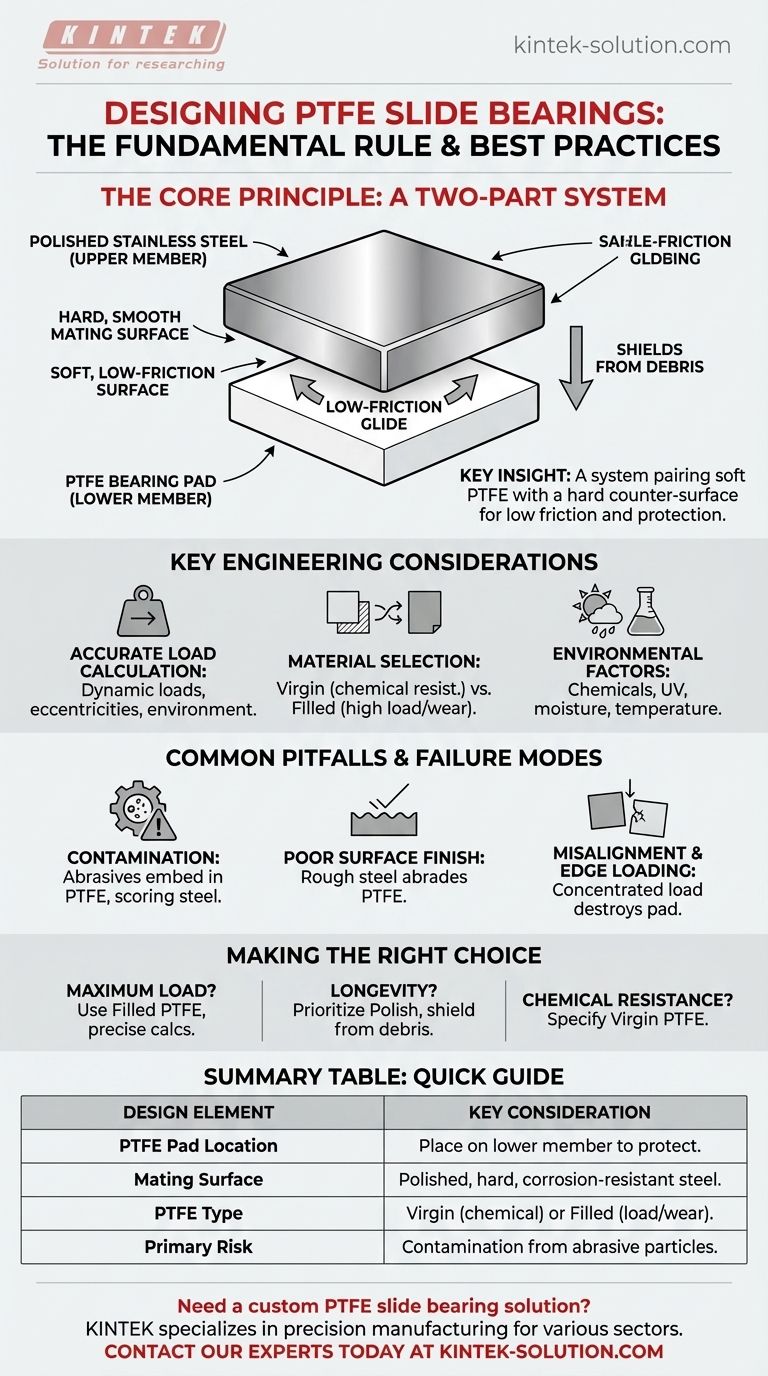

시각적 가이드
