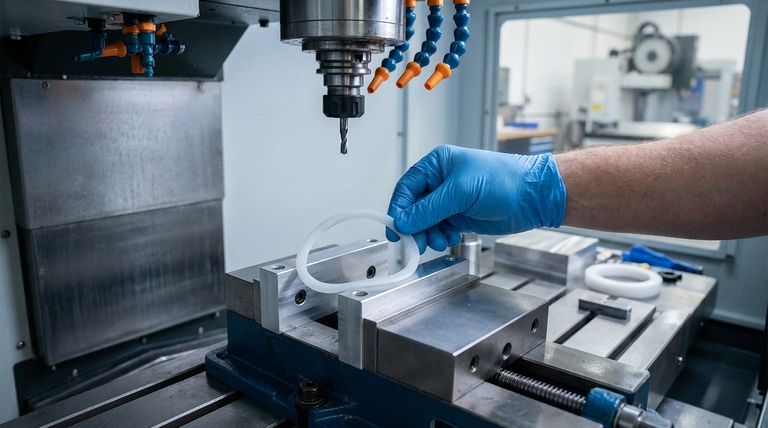

얇은 벽 PTFE 부품을 올바르게 고정하려면, 압력을 넓은 표면적에 고르게 분산시키는 방법을 사용해야 합니다. 가장 좋은 선택은 맞춤 제작된 소프트 조 또는 정밀 진공 고정 장치입니다. 목표는 부품이 단단히 고정되도록 하면서 변형을 방지하기 위해 PTFE의 항복 강도인 20–30 MPa보다 훨씬 낮은 고정력을 가하는 것입니다.
얇은 벽 PTFE 가공의 핵심은 성공적인 공작물 유지가 방정식의 일부일 뿐임을 인식하는 것입니다. 가공 압력과 절삭력 모두로 인한 뒤틀림을 방지하기 위해 재료의 고유한 무름성, 낮은 마찰 및 높은 열팽창을 관리하는 총체적인 전략을 채택해야 합니다.
핵심 과제: PTFE의 고유한 특성
폴리테트라플루오로에틸렌(PTFE)을 이해하는 것이 이를 성공적으로 가공하기 위한 첫 번째 단계입니다. 그 특성은 많은 응용 분야에서 매우 바람직하지만 가공 중에 특정 문제를 야기하기도 합니다.
극도의 무름성과 낮은 마찰
PTFE는 마찰 계수가 0.05에서 0.20 사이인 매우 부드럽고 미끄러운 재료입니다. 이는 적절하게 지지되지 않으면 절삭 공구에 의해 쉽게 압축되거나 변형되거나 밀려날 수 있음을 의미합니다.
높은 열팽창
이 재료는 온도 변화에 따라 상당히 팽창하고 수축합니다. 가공 중 발생하는 열은 얇은 벽을 쉽게 휘게 하거나 변형시켜 치수 정확도를 떨어뜨릴 수 있습니다.
낮은 항복 강도
항복 강도는 재료가 영구적으로 변형되기 시작하는 지점입니다. PTFE의 낮은 항복 강도(20–30 MPa)는 표준 단단한 조에서 발생하는 국소적인 고정 압력만으로도 부품이 으깨질 수 있음을 의미합니다.
공작물 유지 및 고정의 모범 사례
PTFE 고정 전략의 주요 목표는 응력이나 변형을 유발하지 않고 공작물을 고정하는 것입니다. 이를 위해서는 고압의 국소적인 고정에서 벗어나야 합니다.
압력 분산 원칙
재료를 집는 대신, 공작물 유지는 부품을 감싸야 합니다. 힘은 가능한 가장 넓은 표면적에 걸쳐 분산되어야 하며, 단일 지점의 압력을 절대적으로 최소화해야 합니다.
소프트 조 사용
일반적으로 알루미늄으로 만들어지는 소프트 조는 가장 일반적인 해결책입니다. 이는 부품의 곡률과 정확히 일치하도록 가공되어야 하며, 원형 부품의 경우 180도 접촉을 보장해야 합니다. 이는 표면적을 최대화하고 하중을 고르게 분산시킵니다.
진공 고정 장치 사용
가장 섬세하거나 복잡한 얇은 벽 부품의 경우, 정밀 진공 고정 장치가 더 우수한 선택입니다. 이 방법은 대기압을 사용하여 부품을 완벽하게 평평하거나 맞춤형 표면에 고정하여 국소적인 압력 지점 없이 완전히 균일한 지지력을 제공합니다.
고정 그 이상: 성공을 위한 가공 전략
효과적인 고정은 중요하지만, 가공 프로세스 자체가 과도한 응력을 유발하면 실패합니다. 절삭 전략은 재료의 섬세한 특성을 수용하도록 설계되어야 합니다.
툴패스 선택
공구 직경 전체를 사용하는 공격적인 전체 폭 절삭을 피하십시오. 대신, 재료를 부드럽게 벗겨내기 위해 원형 또는 헬리컬 툴패스를 사용하십시오. 이 접근 방식은 절삭력을 최소화하고 얇은 부분의 진동을 줄입니다.
열 관리는 필수
모든 비용을 들여 열 축적을 방지해야 합니다. 마찰을 줄이기 위해 날카로운 공구를 사용하고, 열을 분산시키기 위해 절삭유 또는 압축 공기를 적용하며, 재료가 냉각되고 안정화될 수 있도록 툴패스에서 주기적인 일시 정지를 고려하십시오.
트레이드오프 이해하기
얇은 벽 PTFE 가공은 섬세한 균형을 포함합니다. 어느 한 영역에서 너무 세게 밀면 실패로 이어집니다.
과도한 고정 대 부품 미끄러짐
중심적인 갈등은 부품이 움직이지 않을 만큼 단단히 고정하면서도 변형시키지 않을 만큼 부드럽게 하는 것입니다. 이는 신중한 감각과 무력보다는 광범위한 지지력을 제공하는 고정 장치를 필요로 합니다.
가공 속도 대 열 안정성
공격적인 이송 속도와 속도는 효율적으로 보일 수 있지만, 부품을 휘게 만드는 과도한 열을 발생시킵니다. 얇은 부분에서 치수 정확도를 유지하려면 더 느리고 신중한 접근 방식이 필요합니다.
고정 장치 복잡성 대 부품 형상
단순한 링은 잘 만들어진 소프트 조로 완벽하게 가공될 수 있습니다. 그러나 더 복잡하거나 얇은 부품은 맞춤 가공된 진공 고정 장치 없이는 고정하기 어려울 수 있으며, 이는 설정에 상당한 시간과 비용을 추가합니다.
목표에 맞는 올바른 선택하기
귀하의 공작물 유지 전략은 부품의 형상과 주요 목표에 따라 결정되어야 합니다.
- 단순한 형상에서 변형 방지가 주요 초점인 경우: 표면 접촉을 최대화하는 맞춤 보링된 소프트 조가 가장 실용적이고 효과적인 시작점입니다.
- 매우 섬세하거나 복잡한 부품 가공이 주요 초점인 경우: 정밀 진공 고정 장치가 응력이 없는 균일한 지지력을 제공하는 가장 신뢰할 수 있는 방법입니다.
- 전반적인 공정 신뢰성 확보가 주요 초점인 경우: 선택한 고정 방법을 저응력 툴패스 및 능동적인 열 관리와 결합하여 성공을 보장하십시오.
궁극적으로 얇은 벽 PTFE 가공을 마스터하는 것은 힘이 아닌 섬세함으로 재료를 다루는 데서 비롯됩니다.
요약표:
| 고정 방법 | 최적의 용도 | 주요 이점 |
|---|---|---|
| 맞춤 소프트 조 | 단순한 형상(예: 링, 튜브) | 높은 표면 접촉으로 압력을 고르게 분산 |
| 정밀 진공 고정 장치 | 매우 섬세하거나 복잡한 부품 | 국소적인 압력 지점 없이 균일한 지지력 제공 |
변형 없이 얇은 벽 PTFE 가공에 어려움을 겪고 계십니까? KINTEK은 반도체, 의료 및 실험실 산업을 위한 PTFE 부품의 정밀 제작을 전문으로 합니다. 맞춤형 공작물 유지 및 저응력 가공에 대한 당사의 전문 지식은 시제품부터 대량 주문까지 섬세한 부품이 안전하게 고정되고 정확한 사양으로 가공되도록 보장합니다.
오늘 KINTEK에 문의하여 프로젝트에 대해 논의하고 견적을 받아보세요.

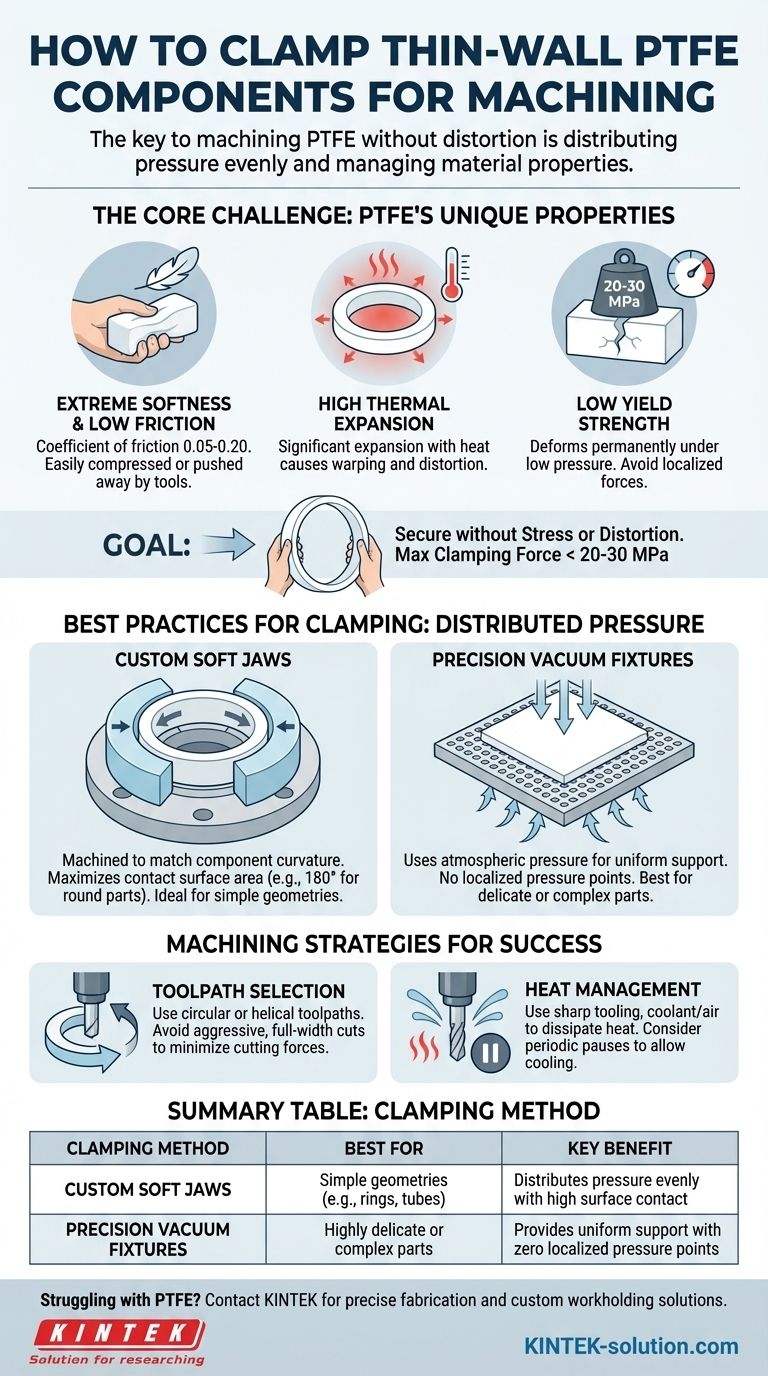

시각적 가이드
