본질적으로, 테프론 캡슐형 O-링은 테프론의 극한 내화학성과 고무 엘라스토머의 신뢰할 수 있는 밀봉력을 모두 요구하는 정적 또는 느린 반동적 응용 분야를 위해 설계된 특수 밀봉 솔루션입니다. 이는 공격적인 화학 매체가 표준 고무 O-링을 빠르게 손상시킬 수 있지만, 단단한 테프론 링의 경직성과 낮은 복원력이 신뢰할 수 있는 장기 밀봉을 생성하지 못하는 환경에 가장 적합합니다.
핵심은 캡슐형 O-링이 단순히 "더 나은" O-링이 아니라는 것입니다. 이는 특정 문제를 해결하는 하이브리드 부품입니다. PTFE의 화학적 불활성과 엘라스토머의 기계적 유연성 사이의 간극을 메워주며, 정적 조립품에서 가혹한 화학 물질을 밀봉하는 데 이상적인 선택입니다.
핵심 원리: 까다로운 작업을 위한 하이브리드
이 O-링이 뛰어난 분야를 이해하려면 먼저 그 구조를 이해해야 합니다. 이는 균질한 재료가 아닌 복합 밀봉재입니다.
화학적 불활성과 탄성 결합
테프론 캡슐형 O-링은 두 부분으로 구성됩니다: PTFE(테프론)로 만들어진 이음매 없는 외부 재킷과 일반적으로 실리콘 또는 바이톤(FKM)으로 만들어진 내부 코어입니다.
이 디자인은 두 재료의 특성을 모두 나타내는 밀봉재를 만듭니다.
테프론 외부 재킷
외부 재킷은 작동 환경과 직접 접촉하는 구성 요소입니다. 그 주요 역할은 거의 보편적인 내화학성을 제공하여 공격적인 산, 용제 및 기타 매체로부터 내부 코어를 보호하여 팽창, 경화 또는 용해를 방지하는 것입니다.
엘라스토머 내부 코어
내부 코어는 단단한 테프론이 부족한 "활력" 또는 탄성을 제공합니다. 이 엘라스토머 코어는 압력 하에서 밀봉을 유지하는 데 필요한 일정하고 균일한 힘을 제공합니다. 이는 우수한 "기억력"을 가지고 있어 압축 후 원래 모양으로 돌아갈 수 있으므로 긴 서비스 수명 동안 견고한 밀봉을 보장합니다.
산업별 이상적인 응용 분야
이 독특한 하이브리드 디자인은 밀봉 실패가 허용되지 않는 여러 중요한 산업에서 캡슐형 O-링을 필수적으로 만듭니다.
화학 및 석유화학 처리
이 O-링은 공격적인 화학 물질, 용제 및 산을 처리하는 펌프, 밸브 및 플랜지 연결에 광범위하게 사용됩니다. 테프론 재킷은 화학적 공격을 방지하여 공정 무결성을 보장하고 위험 물질의 누출을 방지합니다.
제약 및 식품 제조
이러한 환경에서는 순도가 가장 중요합니다. 테프론 재킷의 비오염성 표면은 침출을 방지하고 제품이 멸균 상태를 유지하도록 보장합니다. 또한 가혹한 살균 및 CIP(Clean-in-Place) 화학 물질에도 견딥니다.
항공우주 및 고성능 시스템
연료 시스템 및 유압 응용 분야에 사용되는 캡슐형 O-링은 공격적인 유체에 대한 신뢰할 수 있는 밀봉을 제공하며 극저온에서 고온까지 넓은 온도 범위에서 작동합니다.
반도체 제조
초고순도 유체 및 가스를 처리하는 데 있어 테프론 표면의 불활성은 매우 중요합니다. 이는 밀봉 자체를 오염원으로 만드는 것을 방지하며, 이는 반도체 제조 공정에 필수적입니다.
장단점 및 한계 이해
강력하지만 캡슐형 O-링이 만능 솔루션은 아닙니다. 잘못된 응용 분야에 사용하면 조기 고장으로 이어질 수 있습니다.
동적 응용 분야에는 부적합
주요 한계는 동적 밀봉에서의 성능입니다. 테프론 재킷은 비교적 단단하며 대부분의 엘라스토머보다 마찰 계수가 높습니다. 고속 왕복 또는 회전 응용 분야에서는 빠르게 마모되거나 샤프트에 긁힘을 유발할 수 있습니다.
더 높은 압축 영구 변형
표준 엘라스토머 O-링에 비해 캡슐형 버전은 장시간 압축된 후 효과적으로 "원래대로 돌아오지" 않습니다. 이것이 정적 면 또는 플랜지 밀봉에 이상적인 이유입니다. 이 경우 압축된 후 방해받지 않고 유지됩니다.
설치 민감성
테프론 재킷은 화학적 보호를 제공하며, 손상되면 전체 밀봉이 손상됩니다. 설치 중 긁힘, 흠집 또는 주름은 취약한 엘라스토머 코어로 직접 연결되는 누출 경로를 만들어 급격한 고장을 초래할 수 있습니다. 적절한 윤활을 통한 신중한 설치가 중요합니다.
목표에 맞는 올바른 밀봉재 선택 방법
올바른 선택은 응용 분야의 주요 요구 사항에 대한 명확한 이해에 달려 있습니다.
- 정적 플랜지, 뚜껑 또는 밸브에서 공격적인 화학 물질을 밀봉하는 것이 주요 초점이라면: 이는 테프론 캡슐형 O-링의 이상적인 사용 사례입니다.
- 제약 또는 반도체 공정에서 시스템 순도를 유지하는 것이 주요 초점이라면: 불활성 테프론 표면은 정적 연결에 탁월한 선택입니다.
- 피스톤이나 회전 샤프트와 같은 동적, 움직이는 부품을 밀봉하는 것이 주요 초점이라면: 주의해서 진행하고 고성능 엘라스토머 또는 저마찰을 위해 설계된 단단한 PTFE O-링과 같은 다른 재료를 강력히 고려해야 합니다.
궁극적으로 올바른 밀봉재를 선택하는 것은 재료의 강점을 응용 분야의 정확한 기계적, 화학적 및 열적 요구 사항과 일치시키는 것입니다.
요약표:
| 주요 특성 | 이상적인 응용 분야 | 주요 이점 |
|---|---|---|
| 화학적 불활성 | 화학 처리 | 산, 용제에 강함 |
| 고순도 | 제약 및 식품 | 비오염성 표면 |
| 넓은 온도 범위 | 항공우주 및 반도체 | 극저온에서 고온 |
| 정적 밀봉 | 플랜지, 밸브, 뚜껑 | 장기적이고 신뢰할 수 있는 밀봉 |
가혹한 화학 환경을 위한 신뢰할 수 있는 밀봉재가 필요하십니까? KINTEK은 맞춤형 테프론 캡슐형 O-링을 포함한 고정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 밀봉재는 반도체, 의료, 실험실 및 산업 분야의 까다로운 환경을 위해 설계되었습니다. 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 귀하의 응용 분야에 정확히 맞는 밀봉재를 얻을 수 있도록 보장합니다.
오늘 KINTEK에 문의하여 밀봉 요구 사항을 논의하고 성능과 수명을 보장하는 솔루션을 얻으십시오.

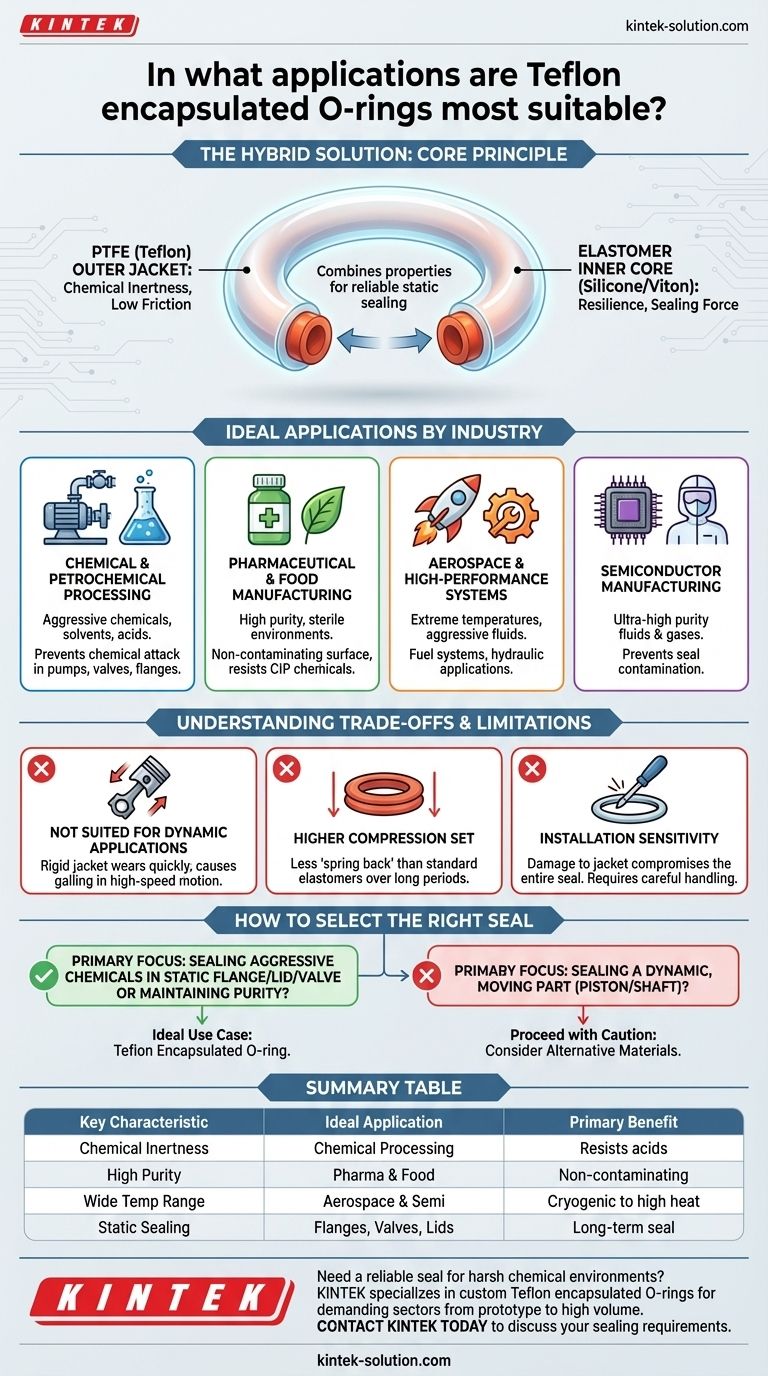

시각적 가이드
