고압 응용 분야에서 PTFE 개스킷의 주요 한계는 본질적인 부드러움입니다. 이로 인해 상당한 기계적 스트레스 하에서 변형 및 누출이 발생하기 쉽습니다. 금속 개스킷과 달리 순수 폴리테트라플루오로에틸렌(PTFE)은 플랜지 연결부에서 짜내질 수 있는데, 이는 "콜드 플로우" 또는 크리프라고 알려진 현상으로 시간이 지남에 따라 씰의 무결성을 손상시킵니다.
PTFE는 탁월한 내화학성을 제공하지만, 고압 시스템에서의 효과는 보장되지 않습니다. 핵심적인 문제는 화학적 문제가 아니라 기계적 문제입니다. 재료가 하중 하에서 변형되는 경향이 있어 가장 까다로운 응용 분야에서는 신중한 엔지니어링 고려 사항이나 대체 재료 선택이 필요합니다.
핵심 한계: 하중 하에서의 변형
PTFE 개스킷이 고압에 취약한 주된 이유는 금속에 비해 구조적 강성이 부족하기 때문입니다. 이러한 부드러움은 특정 유형의 고장으로 이어집니다.
"콜드 플로우" 또는 크리프 이해
PTFE는 비교적 부드러운 고분자입니다. 고압 시스템에서 씰을 생성하는 데 필요한 높은 압축력에 노출되면 재료가 천천히 변형되어 압력 지점에서 "흐를" 수 있습니다.
크리프 또는 콜드 플로우라고 알려진 이 과정은 주요 기계적 고장 모드입니다. 개스킷 재료는 본질적으로 플랜지 면 사이에서 압출되어 필요한 밀봉 응력 손실로 이어집니다.
밀봉 무결성에 미치는 영향
개스킷은 플랜지 면에 대해 일정한 밀봉력을 유지함으로써 작동합니다. PTFE가 크리프되면 압축된 개스킷에 저장된 에너지가 소산됩니다.
그 결과 점진적인 씰 손실이 발생합니다. 이는 치명적이고 즉각적인 고장을 일으키지는 않지만, 고압 환경에서 문제가 되고 잠재적으로 위험한 느리고 지속적인 누출로 이어질 수 있습니다.
온도의 증폭 효과
고온은 문제를 악화시킵니다. PTFE는 가열되면 훨씬 더 부드러워지고 변형에 더 취약해집니다.
고압과 고온이 모두 관련된 응용 분야에서는 크리프 속도가 크게 가속화되어 순수 PTFE 개스킷은 재료가 열화되고 고장 날 수 있는 크고 뜨거운 표면 영역에는 부적합합니다.
엔지니어링 솔루션 및 대안
순수 PTFE에는 한계가 있지만, 성능을 향상시키기 위해 재료를 수정하거나 특정 설계에 사용할 수 있습니다. 그러나 가장 극한의 응용 분야에서는 다른 재료가 더 우수합니다.
특수 설계된 PTFE 개스킷
제조업체는 콜드 플로우에 대처하기 위한 솔루션을 개발했습니다. 여기에는 종종 유리 섬유 또는 탄소와 같은 재료가 고분자 매트릭스에 추가되어 강성과 크리프 저항을 향상시키는 "충전된" PTFE가 포함됩니다.
또 다른 일반적인 솔루션은 PTFE 엔벨로프 개스킷입니다. 이 설계는 얇은 외부 층 또는 PTFE "엔벨로프"로 보호되는 부드럽고 압축 가능한 삽입 재료를 특징으로 합니다. 이 구조는 PTFE의 내화학성과 삽입 재료의 우수한 기계적 특성을 결합하여 더 높은 압력에서도 잘 작동할 수 있도록 합니다.
금속 개스킷을 선택해야 할 때
진정으로 고압 및 고온 응용 분야에서는 금속 개스킷이 종종 선호되는 선택입니다.
스테인리스 스틸 또는 특수 합금과 같은 재료는 우수한 강도를 제공하며 고분자 개스킷이 고장 날 수 있는 극한의 기계적 스트레스 및 열 순환 하에서도 씰을 유지할 수 있습니다.
트레이드오프 이해
개스킷 재료를 선택하는 것은 항상 상충되는 특성 간의 균형을 맞추는 것을 포함합니다. PTFE는 훌륭한 재료이지만, 그 장점에는 명확한 한계가 있습니다.
기계적 강도 대 내화학성
결정은 종종 이 트레이드오프로 귀결됩니다. PTFE는 화학적으로 불활성이며 다른 재료를 파괴할 수 있는 광범위한 공격적인 매체를 처리할 수 있습니다.
그러나 이러한 화학적 우수성은 낮은 기계적 강도라는 대가를 치릅니다. 시스템의 주요 문제가 화학적 공격인지 기계적 스트레스인지 결정해야 합니다.
비용 요소
PTFE는 특수 고분자이며 제조 공정으로 인해 기존 고무 개스킷보다 비쌉니다.
많은 응용 분야에서 그 성능이 비용을 정당화할 수 있지만, 특히 저렴하고 성능이 낮은 대안과 비교할 때 중요한 고려 사항입니다.
설치 및 취급
PTFE의 부드러움은 설치 시 신중한 취급을 요구합니다. 볼트를 과도하게 조이면 개스킷이 쉽게 부서지고 시스템에 압력이 가해지기 전에도 콜드 플로우가 시작될 수 있습니다.
개스킷이 설계된 대로 작동하도록 보장하려면 적절한 토크 사양 및 설치 절차가 중요합니다.
응용 분야에 적합한 선택하기
적절한 개스킷을 선택하려면 먼저 밀봉 응용 분야의 주요 과제를 정의해야 합니다.
- 극한의 압력 및 온도 무결성에 중점을 둔다면: 해당 조건에 맞게 특별히 설계된 금속 또는 복합 개스킷이 최선의 선택일 것입니다.
- 저압에서 중간 압력 시스템에서 공격적인 화학 매체에 중점을 둔다면: 표준 순수 PTFE 개스킷이 훌륭하고 신뢰할 수 있는 솔루션입니다.
- 내화학성과 중간에서 고압의 균형이 필요하다면: 충전된 PTFE 또는 엔벨로프 개스킷과 같은 엔지니어링 솔루션을 조사하고 항상 제조업체의 사양을 참조하십시오.
궁극적으로 올바른 개스킷을 선택하려면 재료의 기계적 특성을 시스템의 특정 압력 및 온도 요구 사항과 일치시켜야 합니다.
요약 표:
| 한계 | 주요 영향 | 일반적인 해결책 |
|---|---|---|
| 콜드 플로우 / 크리프 | 개스킷이 변형되어 플랜지에서 압출되어 누출 발생 | 충전된 PTFE, PTFE 엔벨로프 개스킷 |
| 낮은 기계적 강도 | 높은 압축 응력 하에서 성능 저하 | 극한 조건용 금속 개스킷 |
| 온도 민감성 | 고온에서 크리프 및 연화 가속화 | 온도 등급 대체품 |
| 설치 민감성 | 과도한 조임으로 쉽게 손상됨 | 설치 중 신중한 토크 제어 |
고압 시스템에서 PTFE 개스킷 고장으로 어려움을 겪고 계십니까? KINTEK은 반도체, 의료, 실험실 및 산업 응용 분야를 위한 정밀 PTFE 부품(씰, 라이너, 실험실 용품) 및 맞춤형 솔루션 제조를 전문으로 합니다. 당사는 엔지니어링된 PTFE 제형 및 프로토타입부터 대량 주문까지 맞춤형 제작을 통해 콜드 플로우 및 크리프 문제를 극복하도록 돕습니다. 오늘 당사 전문가에게 문의하여 귀하의 특정 고압 밀봉 요구 사항에 대해 논의하고 내화학성과 기계적 신뢰성을 모두 제공하는 솔루션을 얻으십시오!

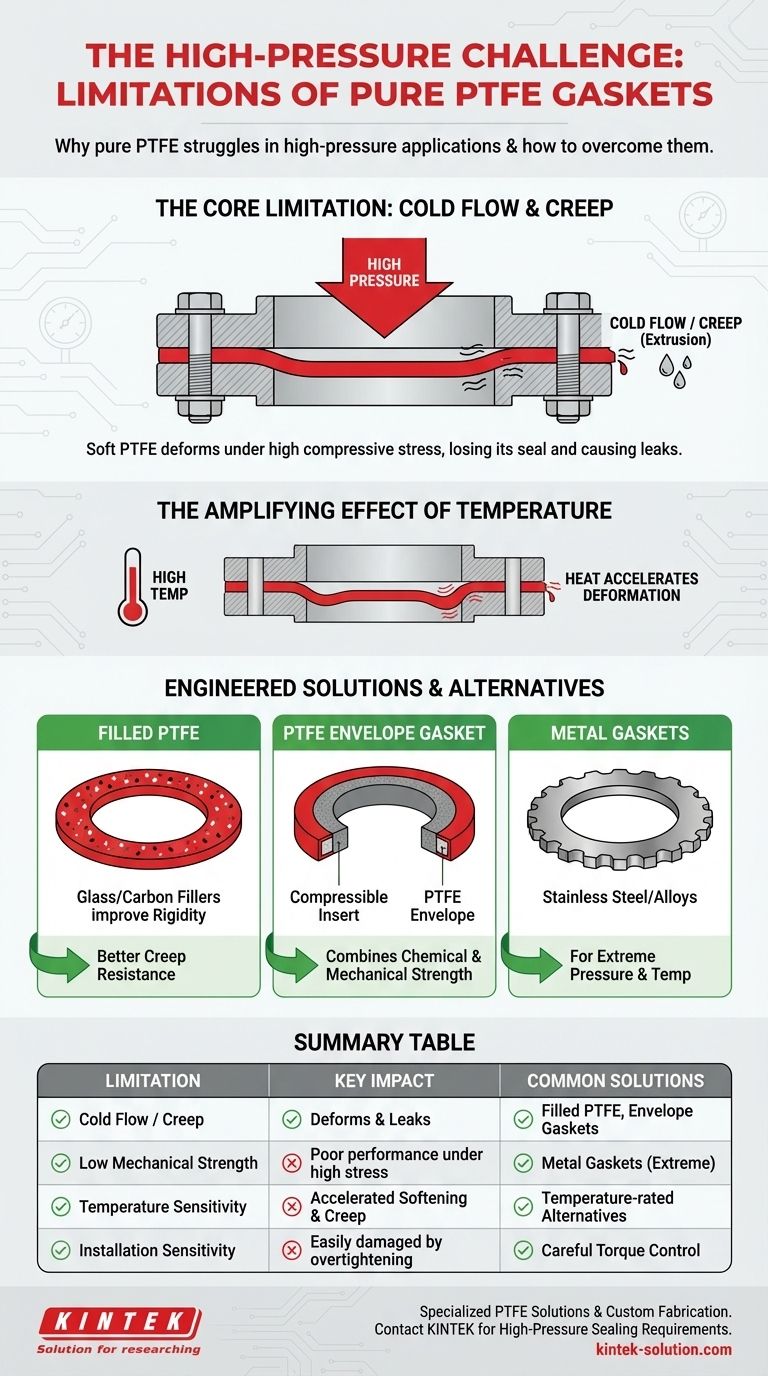

시각적 가이드
