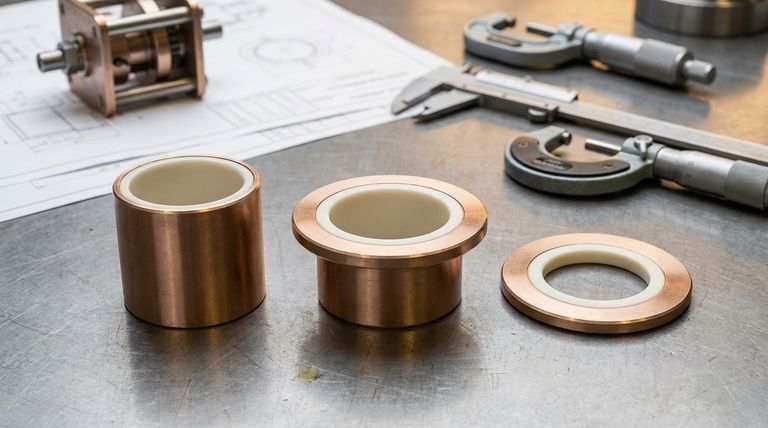

요약하자면, 이 베어링은 세 가지 주요 구성으로 제공됩니다. 원통형 부싱, 플랜지형 부싱, 스러스트 와셔로 제조됩니다. 이러한 다양성은 엔지니어가 기계 설계의 특정 부하 및 움직임 요구 사항에 맞는 정확한 형태를 선택할 수 있도록 합니다.
금속-폴리머 베어링의 형태는 단순히 모양에 관한 것이 아니라 의도된 기능의 직접적인 반영입니다. 부싱, 플랜지형 부싱 또는 와셔라는 각 구성은 레이디얼(반경 방향), 축 방향 또는 이 둘의 조합이라는 특정 유형의 기계적 부하를 처리하도록 설계되었습니다.
핵심 구성 요소 이해하기
다양한 형태를 살펴보기 전에, 이러한 베어링에 고유한 특성을 부여하는 복합 구조를 이해하는 것이 중요합니다. 이는 단일 재료가 아니라 층화된 시스템입니다.
청동 지지대: 기계적 강도
가장 바깥쪽 층은 청동 지지대입니다. 이 구성 요소는 베어링의 구조적 무결성을 제공하여 하우징에 프레스 핏(압입)될 수 있도록 하고 변형 없이 높은 기계적 부하를 견딜 수 있게 합니다. 또한 마찰로 인해 발생하는 열을 방출하는 우수한 전도체 역할도 합니다.
PTFE 층: 저마찰 성능
지지대에 접합된 것은 PTFE(폴리테트라플루오로에틸렌) 화합물로 함침된 다공성 청동 중간층입니다. 이 층은 움직이는 부분과 직접 접촉하는 자체 윤활, 저마찰 표면을 제공합니다. PTFE는 외부 그리스나 오일 없이도 부드럽고 미끄러짐 없는 작동을 보장합니다.
세 가지 주요 형태와 기능
강력한 지지대와 저마찰 표면의 조합은 세 가지 표준 형태로 구성되며, 각 형태는 서로 다른 엔지니어링 문제를 해결하도록 설계되었습니다.
원통형 부싱: 레이디얼 부하용
가장 일반적인 형태는 슬리브 베어링이라고도 하는 원통형 부싱입니다. 이 간단한 튜브 모양은 회전축을 지지하고 레이디얼 부하, 즉 축에 수직으로 작용하는 힘을 처리하도록 설계되었습니다.
이들은 하우징에 프레스 핏되어 샤프트가 회전할 수 있는 부드럽고 내구성 있는 보어를 제공합니다. 이는 피벗 지점, 힌지 및 일반적인 샤프트 지지대의 표준 선택입니다.
플랜지형 부싱: 레이디얼 및 축 부하 결합용
플랜지형 부싱은 한쪽 끝에 립 또는 플랜지가 있는 원통형 부싱입니다. 이 설계는 단일 방향으로 레이디얼 부하와 축 부하(스러스트)를 모두 처리하도록 엔지니어링되었습니다.
원통형 본체는 레이디얼 방향으로 샤프트를 지지하는 동시에 플랜지는 샤프트 어셈블리가 옆으로 미끄러지는 것을 방지하는 마모 표면을 제공합니다. 이는 샤프트의 구성 요소가 제 위치에서 벗어날 수 있는 응용 분야에 이상적입니다.
스러스트 와셔: 순수 축 부하용
스러스트 와셔는 평평한 링 모양의 베어링입니다. 유일한 목적은 두 회전 부품 사이의 축 부하를 처리하는 것입니다. 이는 스페이서 및 저마찰 인터페이스 역할을 하여 서로 밀고 있는 부품 사이의 마모를 방지합니다.
부싱과 달리 스러스트 와셔는 레이디얼 부하를 지지하지 않습니다. 이들은 기어박스 어셈블리, 차량 변속기 및 축 방향 힘이 주요 관심사인 기타 응용 분야에서 일반적으로 사용됩니다.
상충 관계 이해하기
베어링과 응용 분야 간의 불일치는 조기 고장으로 이어질 수 있으므로 올바른 형태를 선택하는 것이 중요합니다. 주요 고려 사항은 부하 방향과 하우징 설계입니다.
부하 방향이 중요함
가장 흔한 실수는 겪게 될 부하를 지지할 수 없는 형태의 베어링을 사용하는 것입니다. 원통형 부싱은 축 방향 힘을 처리할 수 없으며, 스러스트 와셔는 레이디얼 지지력을 제공하지 않습니다. 이러한 구성 요소를 잘못 적용하면 빠른 마모와 시스템 고장이 발생합니다.
설치 및 하우징
이 베어링, 특히 원통형 및 플랜지형 부싱의 성능은 적절한 프레스 핏 설치에 크게 좌우됩니다. 하우징 보어는 정밀한 공차로 가공되어야 합니다. 부적절한 핏은 베어링을 압축하여 내부 간극을 줄여 고착 및 고장을 유발할 수 있습니다.
응용 분야에 적합한 선택하기
올바른 형태를 선택하는 것은 성공적인 설계의 기초입니다. 귀하의 결정은 관리해야 하는 움직임 및 힘의 유형에 의해 전적으로 안내되어야 합니다.
- 하우징 내에서 회전축을 지지하는 것이 주된 목표인 경우: 원통형 부싱은 레이디얼 부하를 위한 표준적이고 효율적인 솔루션입니다.
- 샤프트를 지지하면서 동시에 옆으로 움직이는 것을 방지하는 것이 주된 목표인 경우: 플랜지형 부싱은 단일 구성 요소에서 레이디얼 및 단방향 축 지지력을 모두 제공합니다.
- 서로 마주 보며 움직이는 두 면 사이의 마찰을 관리하는 것이 주된 목표인 경우: 스러스트 와셔는 이러한 순수 축 부하를 위해 특별히 설계되었습니다.
베어링의 형태를 기능과 일치시킴으로써 보다 안정적이고 효율적이며 유지 보수가 적은 기계 시스템을 만들 수 있습니다.
요약표:
| 베어링 형태 | 주요 부하 유형 | 핵심 기능 | 일반적인 응용 분야 |
|---|---|---|---|
| 원통형 부싱 | 레이디얼 부하 | 하우징 내에서 회전축 지지 | 피벗 지점, 힌지, 일반적인 샤프트 지지 |
| 플랜지형 부싱 | 레이디얼 및 축 부하 결합 | 샤프트 지지 및 옆 방향 움직임 방지 | 샤프트 위치 지정이 필요한 응용 분야 |
| 스러스트 와셔 | 순수 축 부하 | 스러스트 하의 면 사이 마찰 관리 | 기어박스, 변속기, 스페이서 |
응용 분야에 적합한 베어링이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 금속-폴리머 청동 지지 베어링을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 표준 형태가 필요하든 맞춤 설계 솔루션이 필요하든, 당사는 귀하의 응용 분야가 요구하는 내구성과 저마찰 성능을 제공합니다.
당사가 제공하는 것:
- 전문가 안내: 특정 부하 요구 사항에 가장 적합한 베어링 형태(부싱, 플랜지형 부싱 또는 와셔)를 선택하도록 지원합니다.
- 맞춤 제작: 프로토타입부터 고용량 생산까지, 귀하의 정확한 사양에 맞춰 제작됩니다.
- 우수한 품질: 신뢰성과 긴 서비스 수명을 보장하는 정밀하게 설계된 구성 요소.
귀하를 위한 솔루션을 설계해 봅시다. 오늘 KINTEK에 문의하여 프로젝트에 대해 논의하십시오!

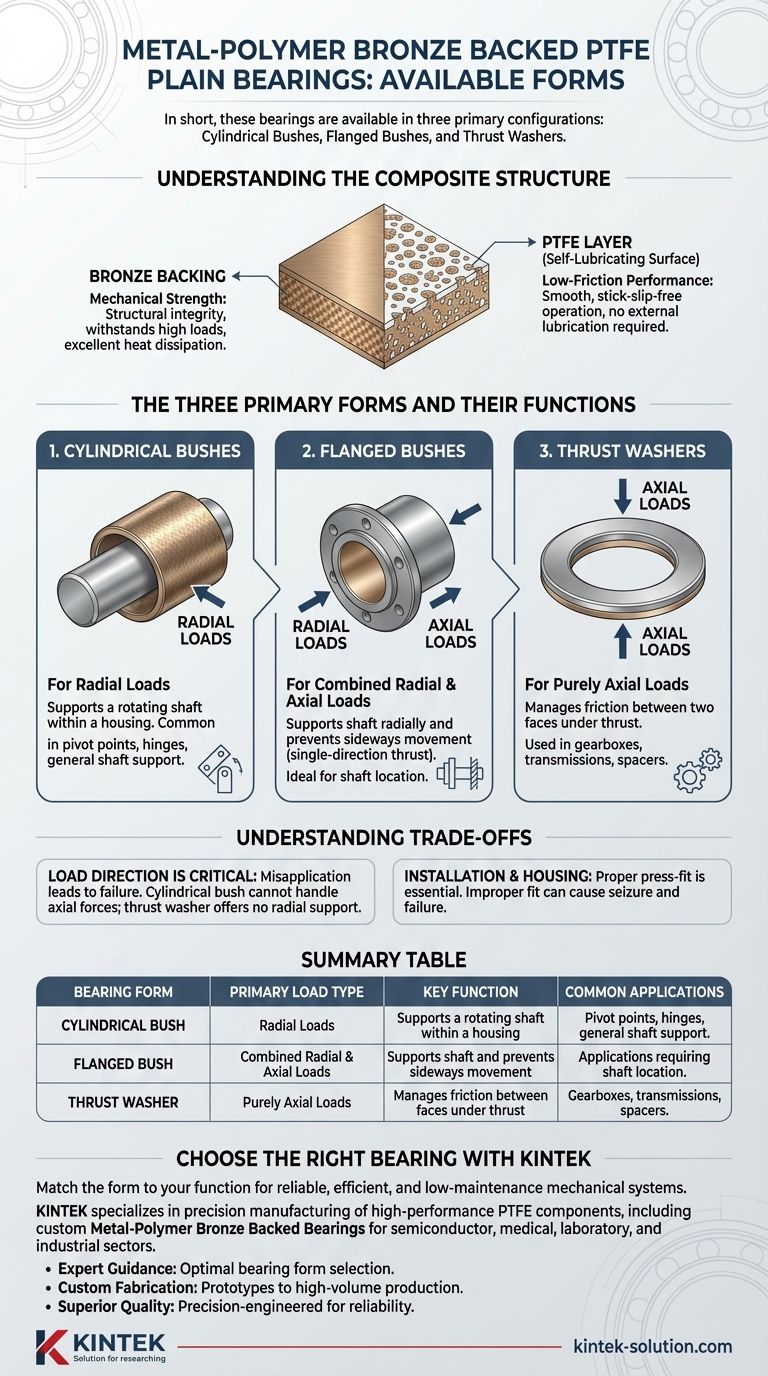

시각적 가이드
