PTFE 슬라이드 베어링은 구조물을 유해한 힘으로부터 분리하여 구조적 무결성을 향상시킵니다. 이 베어링은 엄청난 수직 하중을 지지하는 동시에 거의 마찰 없는 수평 이동을 허용함으로써 이를 달성합니다. 이러한 제어된 슬라이딩 동작은 열팽창, 지진 활동 및 하중 변형과 같은 원천으로부터 에너지를 흡수하고 분산시켜 주요 구조 부재 내에 파괴적인 응력이 축적되는 것을 방지합니다.
PTFE 슬라이드 베어링의 본질적인 목적은 움직임을 저항하는 것이 아니라 관리하는 것입니다. 제어된 저마찰 인터페이스를 제공함으로써, 구조물의 핵심 구성 요소를 손상시킬 수 있는 힘을 흡수하여 장기적인 안전, 내구성 및 성능을 보장합니다.
핵심 원리: 하중 하에서의 움직임 관리
PTFE 베어링이 구조물을 어떻게 보호하는지 이해하려면, 기본적인 설계와 폴리테트라플루오로에틸렌(PTFE)의 독특한 특성을 살펴볼 필요가 있습니다.
PTFE 베어링의 구성

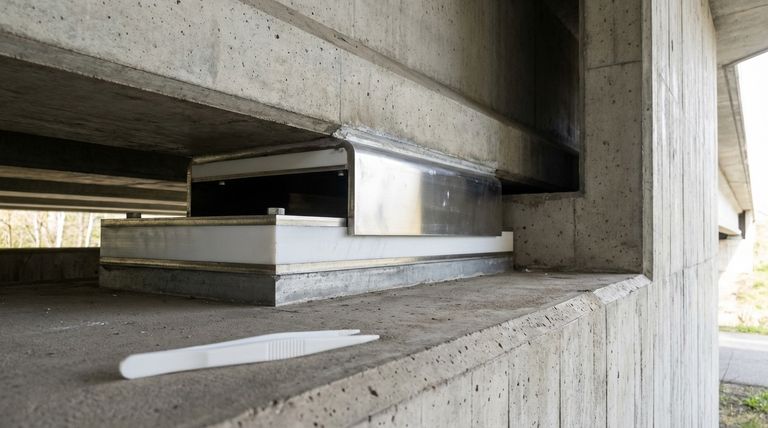

일반적인 슬라이드 베어링은 강철 지지판에 접착된 PTFE 시트로 구성됩니다. PTFE 시트 위에는 광택 처리된 스테인리스 스틸 플레이트가 놓여 있으며, 이는 반대편 구조 요소에 부착됩니다.
이 간단하고 컴팩트한 조립체는 엄청난 수직 하중을 처리하는 동시에 스테인리스 스틸 플레이트가 PTFE 표면 위로 부드럽게 미끄러지도록 설계되었습니다.
낮은 마찰의 결정적인 역할
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가집니다. 이 특성은 구조용 베어링에서 그 기능의 핵심입니다.
마찰이 매우 낮기 때문에 베어링은 "스틱-슬립" 현상을 방지합니다. 움직임은 부드럽고 즉각적이므로, 힘이 임계점에 도달하기 전에 발생 즉시 분산되도록 합니다.
응력 및 피로 방지
대형 구조물은 정적이지 않습니다. 온도 변화, 바람 또는 지지하는 무게로 인해 끊임없이 움직입니다. 이러한 움직임을 수용할 메커니즘이 없다면, 엄청난 응력이 보, 기둥 및 기초로 직접 전달될 것입니다.
PTFE 베어링은 이러한 응력을 위한 방출 밸브를 만듭니다. 구성 요소가 독립적으로 팽창, 수축 및 이동할 수 있도록 하여 피로 파괴를 방지하고 전체 구조의 무결성을 보존합니다.
수명을 보장하는 주요 특성
PTFE 베어링의 가치는 기계적 기능을 넘어섭니다. 그 재료 특성은 구조물의 전체 수명 동안 안정적으로 작동하도록 보장합니다.
화학적 불활성 및 환경 저항성
PTFE는 거의 완전히 화학적으로 불활성하며 넓은 온도 범위에서 작동할 수 있습니다. 이는 환경 노출로 인해 부식되거나 분해되거나 고장 나지 않음을 의미하며, 사실상 무한한 작동 수명을 제공합니다.
자체 윤활 및 무정비
PTFE의 저마찰 특성은 재료 자체에 내재되어 있어 외부 윤활제가 필요 없습니다. 이러한 자체 윤활 특성 덕분에 베어링은 유지보수가 필요 없습니다.
이는 교량이나 건물의 접근하기 어려운 부분에 설치된 부품의 경우 중요한 이점입니다. 이러한 곳에서는 정기적인 유지보수가 비실용적이거나 불가능합니다.
내구성 및 진동 감쇠
PTFE 베어링은 건설 중 또는 시간이 지남에 따라 발생할 수 있는 사소한 정렬 불량에 강합니다. 또한 우수한 진동 감쇠 기능을 제공합니다.
또한, 이 재료는 작은 먼지 입자를 흡수하면서도 슬라이딩 성능을 저해하지 않아 실제 조건에서의 신뢰성을 높입니다.
장단점 및 이상적인 적용 분야 이해
매우 효과적이지만, PTFE 슬라이드 베어링은 특정 조건에 맞게 설계되었습니다. 이상적인 작동 매개변수를 이해하는 것이 이점을 활용하는 데 중요합니다.
고하중의 중요성
PTFE는 고압에서 가장 잘 작동합니다. 구조물에서 오는 하중은 PTFE와 스테인리스 스틸 플레이트 사이의 깨끗하고 광택 있는 인터페이스를 유지하는 데 도움이 되어 마찰 계수가 일관되게 낮게 유지되도록 합니다.
저속의 영향
이 베어링은 뜨거운 날 교량 상판의 점진적인 팽창이나 건물의 느린 흔들림과 같은 느린 움직임을 위해 설계되었습니다. 고속, 동적 응용 분야에는 적합하지 않습니다.
충전 PTFE의 역할
매우 높은 압력 및 속도(PV) 요구 사항이 있는 응용 분야의 경우, 충전 PTFE를 사용할 수 있습니다. 유리 섬유, 탄소 또는 청동과 같은 충전재를 추가하면 재료의 압축 강도와 내마모성을 크게 높일 수 있습니다.
이를 프로젝트에 적용하는 방법
올바른 베어링을 지정하는 것은 구조물이 관리해야 하는 특정 힘에 기반한 중요한 결정입니다.
- 주요 초점이 열팽창인 경우: PTFE 베어링은 온도 변화로 인한 움직임을 안전하게 수용하는 교량 및 파이프라인과 같은 장경간 구조물에 대한 표준입니다.
- 주요 초점이 지진 격리인 경우: 이 베어링은 격리 시스템의 핵심 구성 요소로 작용하여 구조물을 손상시키는 지반 운동으로부터 분리하는 데 도움이 될 수 있습니다.
- 주요 초점이 내구성 및 낮은 수명 주기 비용인 경우: PTFE의 무정비 및 화학적 불활성 특성은 특히 가혹한 환경이나 접근하기 어려운 위치에서 모든 중요한 연결 지점에 이상적인 선택입니다.
궁극적으로 PTFE 슬라이드 베어링을 통합하는 것은 단순히 강할 뿐만 아니라 평생 동안의 동적 힘을 견딜 수 있을 만큼 탄력적인 구조물을 설계하기 위한 전략적 선택입니다.
요약표:
| 특성 | 구조적 무결성을 위한 이점 |
|---|---|
| 극도로 낮은 마찰 | 파괴적인 응력 축적을 방지하기 위해 부드럽고 제어된 움직임을 허용합니다. |
| 높은 하중 용량 | 수평 이동을 수용하면서 엄청난 수직 하중을 지지합니다. |
| 화학적 불활성 | 부식 및 분해에 저항하여 무정비로 긴 수명을 제공합니다. |
| 자체 윤활 | 접근하기 어려운 위치에서도 외부 윤활제 없이 안정적으로 작동합니다. |
| 진동 감쇠 | 바람이나 지진과 같은 동적 힘으로부터 에너지를 흡수하고 분산시킵니다. |
정밀 PTFE 부품으로 구조물의 탄력성을 높일 준비가 되셨습니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 PTFE 슬라이드 베어링, 씰, 라이너 및 맞춤형 실험실 장비를 제조하는 전문 기업입니다. 정밀 생산 및 맞춤형 제작(프로토타입부터 대량 주문까지)에 대한 당사의 전문 지식은 열팽창, 지진 격리 또는 장기적인 내구성을 위한 특정 구조적 힘을 관리하는 데 필요한 맞춤형 솔루션을 보장합니다.
지금 당사 전문가에게 문의하여 당사의 PTFE 부품이 프로젝트의 무결성을 어떻게 보호할 수 있는지 논의하십시오.

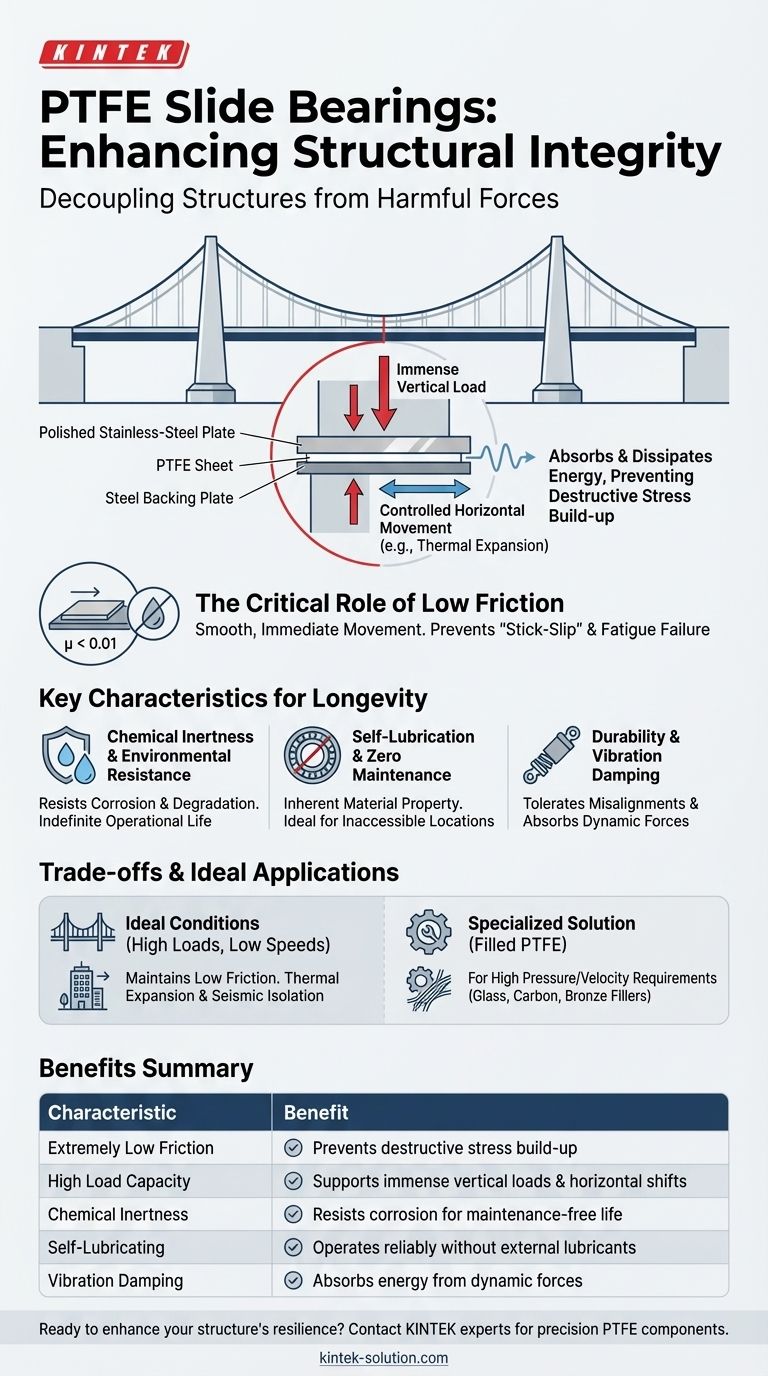

시각적 가이드
