단순히 씰 압출을 방지하는 것을 넘어, PTFE 및 PEEK 백업 링은 낮은 마찰, 높은 내화학성 및 높은 연속 온도에서 안정적으로 작동하는 능력 덕분에 성능을 크게 향상시킵니다. 이러한 특성은 화학적으로 공격적이거나 고성능이 요구되는 산업 응용 분야에서 필수적인 구성 요소가 되게 합니다.
PTFE와 PEEK 사이의 핵심 결정은 어느 것이 더 낫냐가 아니라 특정 문제에 어느 것이 적합하냐는 것입니다. PTFE는 최고의 내화학성 및 내열성을 제공하는 반면, PEEK는 극한의 압력 환경에 대해 탁월한 기계적 강도와 내마모성을 제공합니다.
핵심 기능: 압출 저항의 기반
백업 링이 필요한 이유
모든 고압 유압 또는 공압 시스템에서 O-링과 같은 부드러운 탄성체 씰은 움직이는 부품 사이의 좁은 틈새로 밀려 들어갈 위험이 있습니다. 압출(extrusion)이라고 하는 이 과정은 씰 손상과 시스템 고장으로 빠르게 이어집니다.
백업 링은 O-링 바로 옆에 설치되는 단단하고 정밀하게 가공된 링으로, 이 압출 틈새를 물리적으로 막아줍니다. 이를 통해 시스템은 O-링만 사용할 때보다 훨씬 높은 압력과 온도에서 작동할 수 있습니다.
재료의 이점
PTFE(폴리테트라플루오로에틸렌) 및 PEEK(폴리에테르에테르케톤)과 같은 재료는 치수 안정성이 뛰어나고 압축 강도가 우수하기 때문에 이 역할에 이상적입니다. 이들은 탄성체를 실패하게 만드는 엄청난 힘 하에서 변형되거나 흐르지 않습니다.
심층 분석: PTFE를 선택해야 할 때
PTFE는 환경 조건이 주요 과제일 때 종종 선택되는 재료입니다. 그 고유한 특성은 그것을 예외적으로 다재다능하게 만듭니다.
타의 추종을 불허하는 내화학성
PTFE는 거의 모든 산업용 화학 물질, 산 및 알칼리에 내성이 있는 것으로 유명합니다. 이는 씰이 부식성이 매우 강한 매체에 노출되는 화학 처리, 파이프라인 및 밸브 장비에 대한 기본 선택이 되게 합니다.
가장 낮은 마찰 계수
모든 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가진 PTFE는 부드러운 움직임과 최소한의 마모가 필요한 동적 응용 분야에 완벽합니다. 이는 피스톤 링 및 동적 씰과 같은 구성 요소의 작동 에너지와 열 축적을 줄여줍니다.
뛰어난 열 범위
PTFE는 극저온부터 고열까지 매우 넓은 온도 스펙트럼에 걸쳐 무결성과 특성을 유지하며 환경에서 안정적으로 작동합니다.
설계 유연성: 스카프 컷(Scarf Cut)
PTFE 백업 링은 종종 "분할형" 또는 "스카프 컷" 디자인으로 제조됩니다. 이는 장비를 완전히 분해하지 않고도 링을 약간 확장하여 홈에 끼울 수 있게 하여 설치 및 유지 보수를 단순화합니다.
심층 분석: PEEK를 선택해야 할 때
PEEK는 기계적 응력이 지배적인 요인인 곳에서 탁월합니다. 강도와 내구성이 필수적인 응용 분야에 지정됩니다.
극한의 강도와 강성
PEEK는 매우 높은 인장 강도와 강성을 가지고 있습니다. 이는 변형 없이 초고압을 견딜 수 있게 하여 고성능 유압 시스템 및 고압 밸브에 필수적입니다.
우수한 내마모성
고강도, 연속 사이클 응용 분야에서 PEEK의 기계적 견고성과 내마모성은 장기적인 성능을 보장합니다. 이는 항공 우주, 자동차 및 산업 기계의 까다로운 환경에서 내구성을 위해 제작되었습니다.
중요한 상충 관계 이해
어느 재료도 만능 해결책은 아닙니다. 그 한계를 이해하는 것이 올바른 선택과 조기 고장 방지에 중요합니다.
PTFE의 절충점: 기계적 강도
화학적 및 열적으로는 견고하지만, PTFE는 PEEK보다 부드러운 재료입니다. 초고압과 큰 압출 틈새가 결합된 응용 분야에서는 PEEK의 우수한 강성이 기계적 고장에 대한 더 큰 안전 여유를 제공합니다.
PEEK의 한계: 내화학성
PEEK는 많은 유체에 대해 우수한 내화학성을 가지고 있지만, PTFE만큼 보편적으로 불활성은 아닙니다. 특정 공격적인 산과 화학 물질은 시간이 지남에 따라 PEEK를 열화시킬 수 있으므로 가장 부식성이 강한 환경에서는 PTFE가 더 안전한 선택입니다.
응용 분야에 맞는 올바른 선택
최종 결정은 시스템이 구성 요소에 가하는 가장 큰 요구 사항에 따라 안내되어야 합니다.
- 주요 초점이 공격적인 화학 물질 노출 또는 매우 넓은 온도 범위인 경우: 타의 추종을 불허하는 내화학성과 열 안정성을 위해 PTFE를 선택하십시오.
- 주요 초점이 초고압을 견디고 장기적인 기계적 내구성을 보장하는 것인 경우: 우수한 강도, 강성 및 내마모성을 위해 PEEK를 선택하십시오.
- 주요 초점이 기존 장비의 유지 보수 용이성인 경우: 설치를 단순화하고 다운타임을 줄이려면 분할형(스카프 컷) PTFE 백업 링을 고려하십시오.
올바른 고급 재료를 선택하면 단순한 백업 링이 시스템 신뢰성을 극대화하는 중요한 구성 요소로 변모합니다.
요약표:
| 재료 | 주요 강점 | 이상적인 용도 |
|---|---|---|
| PTFE | 우수한 내화학성, 가장 낮은 마찰, 넓은 열 범위 | 화학적으로 공격적인 환경, 동적 씰, 극저온에서 고열까지 |
| PEEK | 극한의 기계적 강도, 높은 강성, 우수한 내마모성 | 초고압 시스템, 고주기 응용 분야, 까다로운 기계 장비 |
올바른 백업 링으로 시스템 성능 최적화
PTFE와 PEEK 사이의 선택은 까다로운 환경에서 장비의 신뢰성과 수명에 매우 중요합니다. 올바른 재료 선택은 비용이 많이 드는 다운타임과 씰 고장을 방지할 수 있습니다.
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 맞춤형 백업 링을 포함한 정밀 PTFE 및 PEEK 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 특정 응용 분야에 완벽하게 맞고 우수한 성능을 보장합니다.
당사의 전문 지식이 최적의 솔루션으로 안내하도록 하십시오. 지금 KINTEB에 문의하여 요구 사항을 논의하고 견적을 받으십시오.

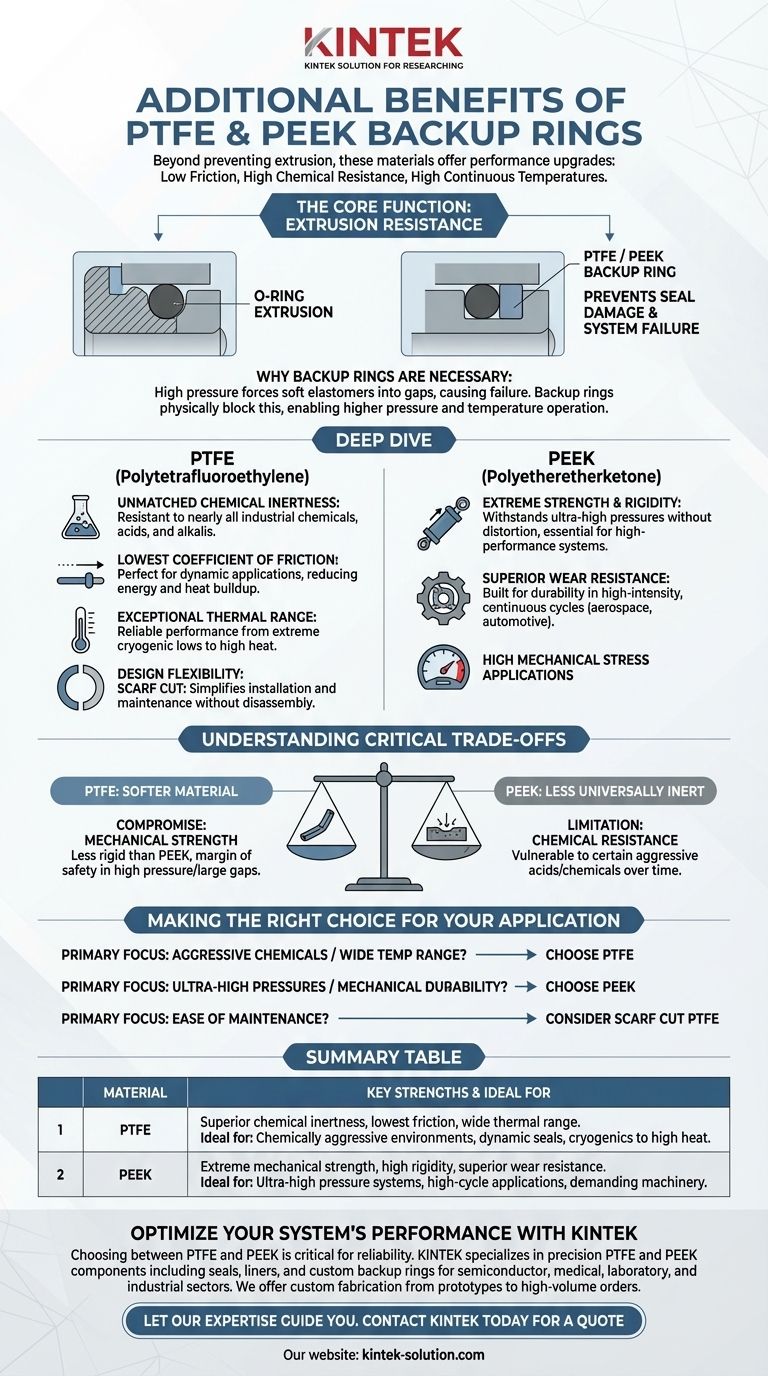

시각적 가이드
