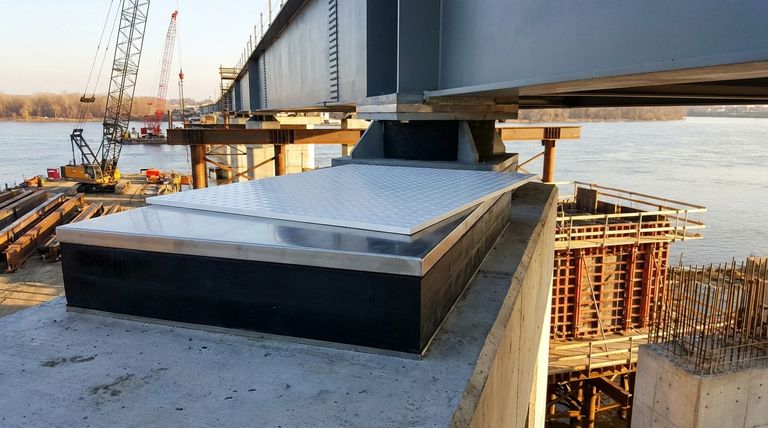

본질적으로, PTFE 슬라이딩 탄성 베어링은 기존 탄성 패드에 저마찰 슬라이딩 표면을 추가하여 교량 움직임을 향상시킵니다. 이 설계는 교량 상부 구조물이 최소한의 저항으로 대규모 거리를 따라 수평으로 자유롭게 움직일 수 있도록 하는 동시에, 아래쪽 탄성체는 여전히 수직 하중과 회전 변형을 수용합니다.
근본적인 이점은 움직임을 분리하는 것입니다. 탄성 패드는 압축과 회전을 처리하고, 별도의 PTFE-스테인리스강 인터페이스는 대규모 수평 슬라이딩을 처리합니다. 이러한 전문화 덕분에 단순한 탄성 베어링이 전단 변형만으로 수용할 수 있는 것보다 훨씬 더 큰 변위가 가능합니다.
베어링을 변화시키는 PTFE의 핵심 원리
표준 탄성 베어링은 움직임을 흡수하기 위해 변형(늘어나고 압축됨)하여 작동합니다. 여기에는 내재된 한계가 있습니다. PTFE 층을 추가하면 수평 하중에 대처하는 베어링의 메커니즘이 근본적으로 바뀝니다.
핵심 구성 요소
PTFE 슬라이딩 베어링은 탄성 패드가 강철판에 접합된 구조로 이루어져 있습니다. 그런 다음 얇은 딤플(오목한 부분) 처리된 PTFE(폴리테트라플루오로에틸렌) 층이 상단에 접합됩니다. 이 PTFE 표면은 교량의 밑판에 부착된 고도로 광택 처리된 스테인리스강 판 위에서 미끄러집니다.
하중과 움직임 분리
탄성 패드의 주요 임무는 교량의 엄청난 수직 하중을 지지하고 유연성을 통해 보 끝의 회전을 수용하는 것입니다.
동시에, PTFE 층의 유일한 목적은 믿을 수 없을 정도로 매끄러운 표면을 제공하는 것입니다. 이를 통해 교량 상판이 수평으로 미끄러져 열 팽창, 수축 및 기타 힘으로 인한 움직임을 지지체나 교대(abutment)에 스트레스를 주지 않고 수용할 수 있습니다.
주요 이점 설명
이 독특한 설계는 현대 교량 공학에 필수적인 몇 가지 뚜렷한 이점을 제공합니다.
대규모 수평 변위 수용
움직임이 고무의 전단이 아닌 슬라이딩을 통해 발생하므로 수평 변위 가능성이 크게 증가합니다. 이로 인해 이러한 베어링은 상당한 열 팽창 및 수축을 겪는 장대 교량 또는 다경간 연속 보에 이상적입니다.
극도로 낮은 마찰 계수
PTFE는 알려진 모든 고체 중에서 마찰 계수가 가장 낮은 물질 중 하나이며, 특히 광택 처리된 스테인리스강 위에서 미끄러질 때 그렇습니다. PTFE 표면의 딤플은 윤활제 저장소 역할을 하여 마찰을 더욱 줄입니다. 이는 상부 구조물에서 교량 지지체로 전달되는 수평 하중을 최소화하여 전반적인 안정성을 향상시킵니다.
회전 변형에 대한 적응
아래쪽 탄성 패드는 유연성을 유지합니다. 활하중(예: 교통량)으로 인해 교량 보가 처지면 끝부분에서 약간 회전합니다. 탄성체는 상당한 스트레스를 유발하지 않고 이러한 회전 움직임을 수용하기 위해 쉽게 변형됩니다.
높은 압축 강도
PTFE는 표준 네오프렌의 약 두 배에 달하는 2900 psi (200 Kgf/cm2)에 달하는 엄청난 압력을 견딜 수 있습니다. 이 높은 압축 강도는 교량 거더에서 발생하는 집중된 수직 하중을 안정적으로 지지하는 데 필수적입니다.
충격 및 진동 감소
유연한 탄성체와 슬라이딩 표면의 조합은 뛰어난 격리 효과를 제공합니다. 활하중 및 지진 발생 시 지지체로 전달되는 충격력을 감쇠 및 감소시켜 교량의 내구성과 수명을 향상시키는 데 도움이 됩니다.
상충 관계 및 한계 이해
매우 효과적이지만 이러한 베어링이 만능 해결책은 아닙니다. 성공적인 구현을 위해서는 작동 한계를 이해하는 것이 중요합니다.
오염에 대한 민감성
저마찰 슬라이딩 표면의 성능은 청결도에 크게 좌우됩니다. 스테인리스강 판의 이물질, 모래 또는 부식은 PTFE 층을 긁어 마찰을 급격히 증가시켜 베어링 기능을 손상시킬 수 있습니다.
제한된 수평 구속
설계상 표준 슬라이딩 베어링은 수평 움직임에 대한 저항이 최소화됩니다. 설계에서 바람이나 지진 하중과 같은 특정 횡력에 대해 교량을 구속해야 하는 경우 별도의 가이드 시스템이나 구속 장치를 통합해야 합니다.
장기 마모
PTFE는 내구성이 매우 높지만 소모성 부품입니다. 수십 년간의 열 주기와 교통 유발 움직임을 거치면서 PTFE 층은 결국 마모됩니다. 이러한 베어링은 교량의 사용 수명 동안 슬라이딩 표면이 효과적인 상태를 유지하도록 정기적인 검사가 필요합니다.
교량 설계를 위한 올바른 선택
PTFE 슬라이딩 탄성 베어링을 사용할지 여부에 대한 결정은 구조물의 특정 움직임 요구 사항에 따라 이루어져야 합니다.
- 대규모 열 팽창 및 수축 수용이 주요 초점인 경우: 거의 제한 없는 수평 슬라이딩 기능 덕분에 이러한 베어링은 장대 구조물에 이상적인 선택입니다.
- 교각에 가해지는 수평 하중 감소가 주요 초점인 경우: 극도로 낮은 마찰 계수는 상부 구조물에서 지지체로 전달되는 응력을 최소화하여 더 경제적인 교각 및 기초 설계를 이끌어낼 수 있습니다.
- 회전과 상당한 병진 이동을 모두 겪는 보 지지가 주요 초점인 경우: 회전과 슬라이딩을 분리하는 이중 기능 설계는 단일 재료 베어링이 제공할 수 없는 견고하고 효율적인 솔루션을 제공합니다.
궁극적으로 이러한 베어링은 엔지니어에게 대규모 교량 구조물의 불가피한 움직임을 안전하고 효율적으로 관리할 수 있는 중요한 도구를 제공합니다.

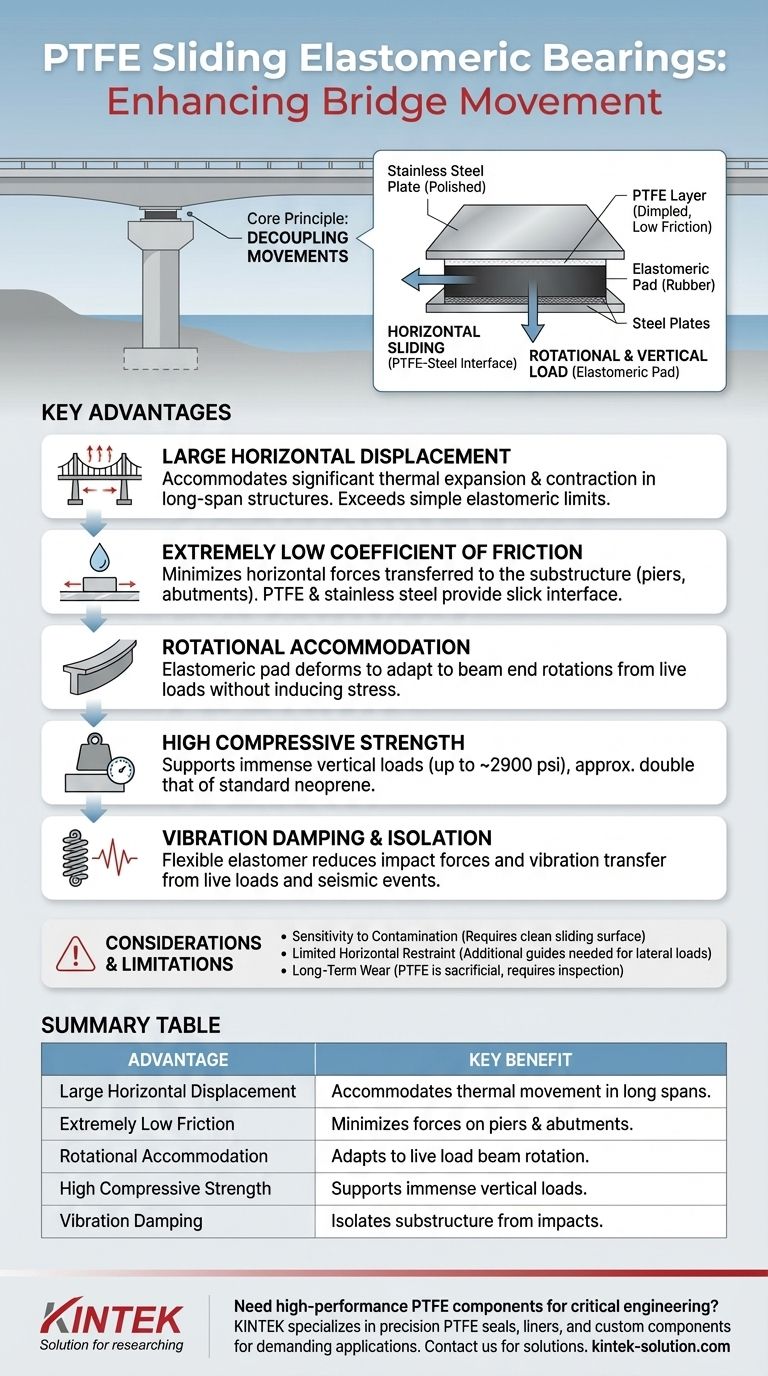

요약표:
| 장점 | 주요 이점 |
|---|---|
| 대규모 수평 변위 | 장대 교량의 상당한 열 팽창/수축 수용. |
| 극도로 낮은 마찰 | 교각 및 교대에 전달되는 수평 하중 최소화. |
| 회전 수용 | 아래쪽 탄성체가 활하중으로 인한 보 끝 회전에 적응. |
| 높은 압축 강도 | 막대한 수직 하중 지지 (최대 ~2900 psi). |
| 진동 감쇠 | 충격력 및 지진 발생 시 지지체 격리. |
