Ptfe 립 씰은 어떤 항공우주 분야에 사용됩니까? 극한의 성능을 위한 핵심 씰링 솔루션

요약하자면, PTFE 립 씰은 극한의 성능이 요구되는 핵심 항공우주 시스템에 사용됩니다. 주요 응용 분야에는 상업용 및 군용 항공기의 보조 동력 장치(APU), 터빈 엔진, 시동기, 발전기, 연료 펌프, 램 에어 터빈 및 플랩 액추에이터가 포함됩니다.

PTFE가 항공우주 분야에서 선택되는 핵심 이유는 기존의 탄성체 씰이 실패하는 조건, 즉 극도로 높은 샤프트 속도, 넓은 온도 범위 및 공격적인 유체 노출 조건에서도 씰링 무결성을 유지하는 고유한 능력 때문입니다.

항공우주 시스템의 까다로운 환경

항공우주 구성 요소는 상상할 수 있는 가장 까다로운 조건에서 작동합니다. 씰은 단순한 구성 요소가 아니라 중요한 실패 지점입니다. 이러한 요구 사항을 이해하면 PTFE와 같은 특수 재료가 왜 필요한지 명확해집니다.

극한의 작동 속도

많은 항공우주 시스템에는 고속 회전 샤프트가 관련됩니다. PTFE 씰은 초당 10-20미터(m/s)의 표면 속도를 처리하도록 설계되었으며, 일부 특수 사례에서는 초당 102미터(m/s) 이상을 처리할 수 있습니다.

제트 엔진 기어박스 및 APU에서 발견되는 이러한 속도는 표준 탄성체 씰로는 파괴적인 열과 마모를 유발합니다.

넓은 온도 범위

항공기 구성 요소는 지상에서의 콜드 스타트부터 고고도에서의 극한의 열까지 안정적으로 작동해야 합니다. PTFE 씰은 일반적으로 -53°C ~ 177°C(-63°F ~ 350°F) 범위에 대해 지정됩니다.

이러한 열 안정성은 씰이 전체 작동 범위에서 효과를 유지하고 부서지거나 열화되지 않도록 보장합니다.

공격적인 유체 및 압력

항공우주 시스템은 제트 연료 및 유압 오일과 같은 유체에 의존하며, 이는 많은 재료에 부식성을 가질 수 있습니다. 씰은 또한 이러한 동적 응용 분야에서 종종 최대 1.7 BAR(25 PSI)의 내부 압력을 관리해야 합니다.

PTFE는 화학적으로 불활성이므로 이러한 공격적인 화합물과 지속적으로 접촉해도 팽창, 연화 또는 분해되지 않습니다.

PTFE 립 씰은 어떤 항공우주 분야에 사용됩니까? 극한의 성능을 위한 핵심 씰링 솔루션

PTFE 씰의 주요 항공우주 응용 분야

혹독한 작동 환경을 고려할 때, PTFE 립 씰은 몇 가지 특정 고성능 항공우주 시스템에서 표준이 되었습니다.

터빈 엔진 및 기어박스

이것이 주요 응용 분야입니다. 제트 엔진 기어박스의 씰은 빠르게 회전하는 샤프트에서 윤활유를 가두어 치명적인 엔진 고장으로 이어질 수 있는 누출을 방지해야 합니다.

보조 동력 장치(APU)

APU는 지상에서 항공기에 동력을 제공하는 소형 터빈 엔진입니다. 이는 주 엔진과 거의 동일한 씰링 요구 사항을 가지며, 고속 및 고온 성능을 요구합니다.

액추에이터 및 펌프

플랩 액추에이터 및 연료 펌프는 중요한 유압 및 유체 시스템입니다. PTFE 씰은 누출을 방지하여 다양한 압력에서 정밀한 제어와 안정적인 연료 공급을 보장합니다.

시동기 및 발전기

이러한 구성 요소는 엔진 시동 및 전기 동력 생성을 위해 필수적입니다. 이들은 긴 서비스 수명과 신뢰성을 보장하기 위해 내구성이 뛰어나고 마찰이 적은 씰이 필요한 고속 회전 샤프트를 특징으로 합니다.

상충 관계 이해

PTFE는 극한 조건에서 우수한 성능을 제공하지만, 특정 설계 고려 사항이 있는 특수 솔루션이라는 점을 인식하는 것이 중요합니다. 모든 유형의 씰을 대체하는 만능 솔루션은 아닙니다.

샤프트 경도 및 표면 마감

적절한 씰링과 긴 수명을 달성하기 위해 PTFE 립 씰은 일반적으로 기존의 탄성체 씰보다 더 단단하고 매끄러운 샤프트 표면 마감을 요구합니다. 부적절한 표면은 씰 립의 조기 마모를 유발할 수 있습니다.

설치 민감도

PTFE는 고무와 같은 탄성체보다 더 단단한 재료입니다. 이러한 특성은 씰 성능을 손상시킬 수 있는 씰 립을 손상시키지 않도록 설치 시 더 많은 주의와 정밀도를 요구합니다.

비용 대 신뢰성

PTFE 씰은 프리미엄 구성 요소이며 표준 씰보다 초기 비용이 더 많이 드는 경우가 많습니다. 그러나 이 비용은 핵심 항공우주 시스템에서 뛰어난 내구성과 고장 시의 높은 비용으로 정당화됩니다.

귀하의 응용 분야를 위한 올바른 선택

올바른 씰 재료를 선택하는 것은 시스템 신뢰성과 안전에 직접적인 영향을 미치는 중요한 엔지니어링 결정입니다.

고속 회전 씰링에 중점을 두는 경우: PTFE는 샤프트 속도가 탄성체의 한계를 초과하는 터빈 기어박스 및 APU와 같은 응용 분야를 위한 확실한 선택입니다.
화학적 및 열적 저항에 중점을 두는 경우: 극한의 온도에서 제트 연료 또는 유압 유체를 처리하는 시스템의 경우 PTFE의 불활성과 안정성은 필수적입니다.
범용, 저가형 시스템에 중점을 두는 경우: 중간 온도에서의 정적 또는 저속 응용 분야에서는 표준 탄성체 씰이 더 비용 효율적이고 적합한 선택일 수 있습니다.

궁극적으로 PTFE 씰을 선택하는 것은 가장 까다로운 환경에서 작동 무결성을 보장하기 위한 약속입니다.

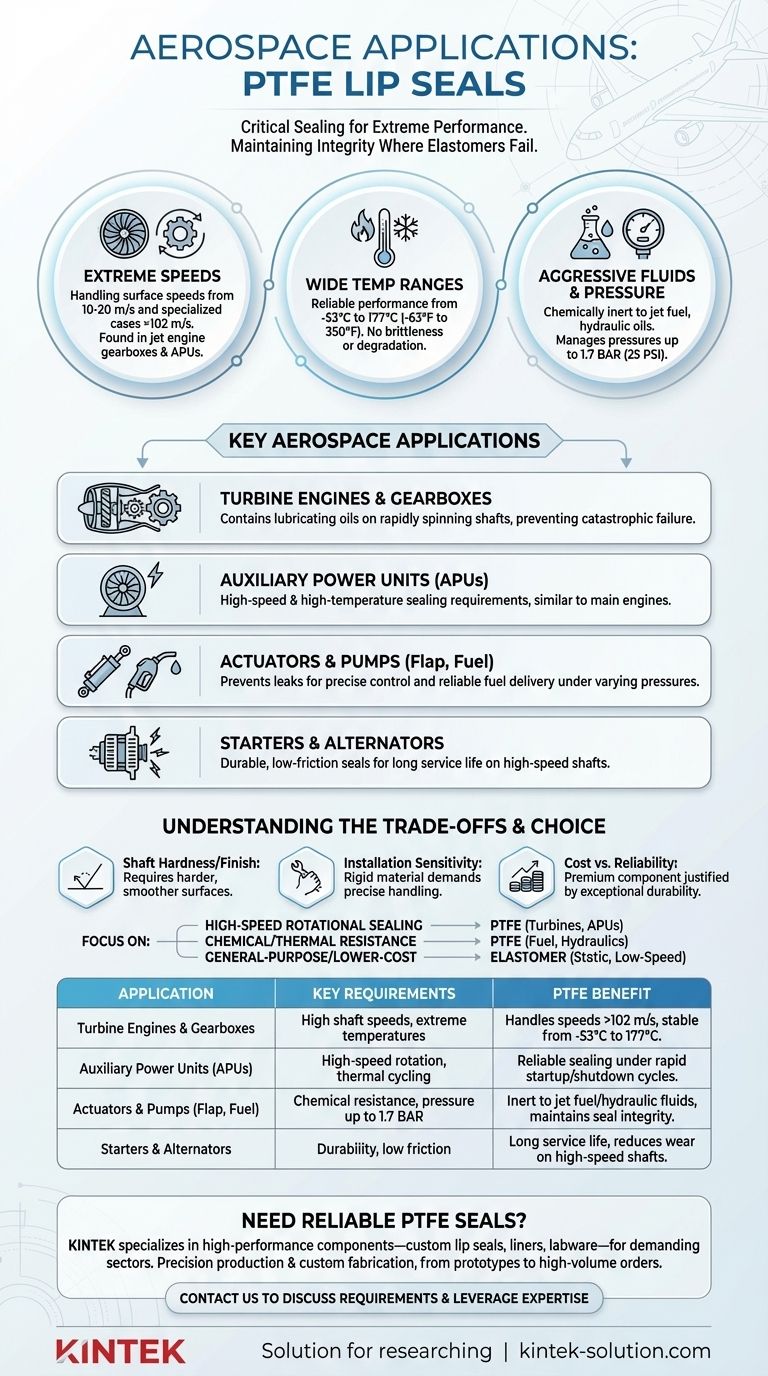

요약표:

응용 분야	핵심 요구 사항	PTFE 씰의 이점
터빈 엔진 및 기어박스	높은 샤프트 속도, 극한 온도	속도 >102 m/s 처리, -53°C ~ 177°C에서 안정적
보조 동력 장치(APU)	고속 회전, 열 순환	빠른 시동/정지 주기 동안 안정적인 씰링
액추에이터 및 펌프(플랩, 연료)	내화학성, 최대 1.7 BAR 압력	제트 연료/유압 유체에 불활성, 씰 무결성 유지
시동기 및 발전기	내구성, 낮은 마찰	긴 서비스 수명, 고속 샤프트의 마모 감소
