Ptfe 부품 가공에 권장되는 공차는 무엇입니까? 치수 안정성 및 비용 효율성 달성

신뢰할 수 있는 경험 법칙으로, 무충전 PTFE(폴리테트라플루오로에틸렌)의 표준 가공 공차는 치수 1인치당 +/- .001인치입니다. 예를 들어, 3인치 치수는 일반적으로 +/- .003인치의 공차를 유지합니다. 더 엄격한 공차도 가능하지만, 이를 달성하려면 재료의 고유한 거동과 특수 가공 기술에 대한 깊은 이해가 필요합니다.

PTFE의 핵심 과제는 절삭 자체가 아니라 치수 안정성을 제어하는 것입니다. 부드러워서 가공하기 쉽지만, 높은 열팽창과 응력 크리프에 대한 민감성이 엄격한 공차를 달성하는 데 있어 진정한 제한 요소입니다.

PTFE 부품 가공에 권장되는 공차는 무엇입니까? 치수 안정성 및 비용 효율성 달성

PTFE에서 엄격한 공차를 달성하는 것이 고유한 과제인 이유

PTFE를 성공적으로 가공하려면 그 특성에 순응하여 작업해야 하며, 이에 반하여 작업해서는 안 됩니다. 몇 가지 고유한 특성은 금속이나 더 단단한 플라스틱과 근본적으로 다릅니다.

높은 열팽창

PTFE는 열팽창 계수가 매우 높습니다. 절삭 과정에서 발생하는 열은 미미하더라도 재료를 상당히 팽창시킵니다. 부품이 주변 온도로 냉각되면 수축하므로 최종 치수는 기계에서 측정된 치수와 다를 수 있습니다.

응력 크리프 및 메모리

이 재료는 부드럽고 압력 하에서 쉽게 변형됩니다. 가공 중 과도한 클램핑 압력은 부품을 압축합니다. 해제되면 원래 모양으로 완전히 돌아오지 않을 수 있으며, 이는 응력 크리프 현상입니다. 이로 인해 작업물 고정이 중요한 변수가 됩니다.

고유한 부드러움

부드러움은 PTFE를 쉽게 절삭할 수 있게 하지만, 적절하게 지지되지 않으면 재료가 절삭 공구에서 벗어날 수 있음을 의미합니다. 또한 재료를 깨끗하게 자르기보다는 밀거나 찢는 것을 방지하기 위해 매우 날카로운 공구가 필요합니다.

치수 정확도를 위한 핵심 가공 원칙

PTFE의 고유한 특성을 제어하는 것은 가공 공정에 대한 규율 있는 접근 방식에 달려 있습니다. 성공은 공격적인 재료 제거보다는 섬세함에 더 달려 있습니다.

열 입력 제어

열 관리는 가장 중요한 요소입니다. 이는 매우 날카로운 공구(초경 팁 선호), 적절한 냉각수, 최적화된 이송 속도 및 절삭 속도를 사용하여 달성됩니다. 권장 절삭 속도는 종종 분당 200-500 표면 피트 범위이며, 회전당 0.002"에서 0.010"의 이송 속도를 가집니다.

기계적 응력 최소화

부품을 단단히 고정하는 데 필요한 최소한의 클램핑 압력만 사용하십시오. 변형을 방지하기 위해 작업물을 고르게 지지하는 맞춤형 고정 장치가 종종 필요합니다. 바이스나 척을 과도하게 조이는 것을 피하십시오.

매우 날카로운 공구 사용

무딘 공구는 과도한 마찰과 열을 발생시키며, 깨끗하게 절삭하기보다는 재료를 밀어내는 경향이 있습니다. 깨끗한 표면 마감과 치수 정확도를 위해서는 초경 또는 고속강(HSS) 공구에 있는 날카롭고 연마된 절삭 날이 필수적입니다.

안정화 시간 허용

가공 후, 최종 검사 및 측정을 수행하기 전에 부품을 냉각시키고 안정적인 주변 온도에 도달하도록 허용해야 합니다. 절삭으로 인해 따뜻한 부품을 측정하면 부정확한 결과가 나옵니다.

트레이드오프 이해하기

PTFE의 한계를 고려하지 않고 설계하면 불필요한 비용과 높은 폐기율로 이어집니다.

불필요한 정밀도 추구

순수 PTFE에 표준 +/- .001" 인치보다 더 엄격한 공차를 강요하는 것은 종종 비현실적이며 비용이 많이 듭니다. 이는 검사 시간을 극적으로 늘리고 부품 거부 가능성을 높입니다.

재료 등급 무시

표준 공차 규칙은 주로 무충전, 순수 PTFE에 적용됩니다. 유리 충전 또는 탄소 충전 PTFE와 같은 강화 등급은 열팽창 및 크리프가 감소하여 훨씬 더 치수 안정성이 뛰어나며 훨씬 더 엄격한 공차를 유지할 수 있습니다.

속도의 진정한 비용

다른 재료에 사용되는 공격적인 속도와 이송 속도로 PTFE를 가공하려고 시도하는 것은 흔한 실수입니다. 절삭 시 절약된 시간은 열 축적으로 인해 변형되거나 공차를 벗어난 폐기된 부품으로 인해 빠르게 손실됩니다.

설계에 적합한 선택

귀하의 응용 분야의 특정 요구 사항이 PTFE 공차에 대한 접근 방식을 결정해야 합니다.

표준 부품에 중점을 두는 경우: 처음부터 +/- .001" 인치 규칙을 염두에 두고 부품을 설계하여 비용 효율적인 제조 가능성을 보장하십시오.
응용 분야에서 더 엄격한 공차가 필요한 경우: 안정적인 강화 PTFE 등급을 지정하고 실현 가능성 및 비용 영향에 대해 숙련된 기계공과 상담하십시오.
직접 부품을 가공하는 경우: 날카로운 공구, 냉각수, 최소화되고 균등하게 분산된 클램핑 압력을 사용하여 열 및 압력 제어를 무엇보다 우선시하십시오.

궁극적으로 성공적인 PTFE 가공은 재료의 고유한 특성에 저항하기보다는 존중하는 데서 비롯됩니다.

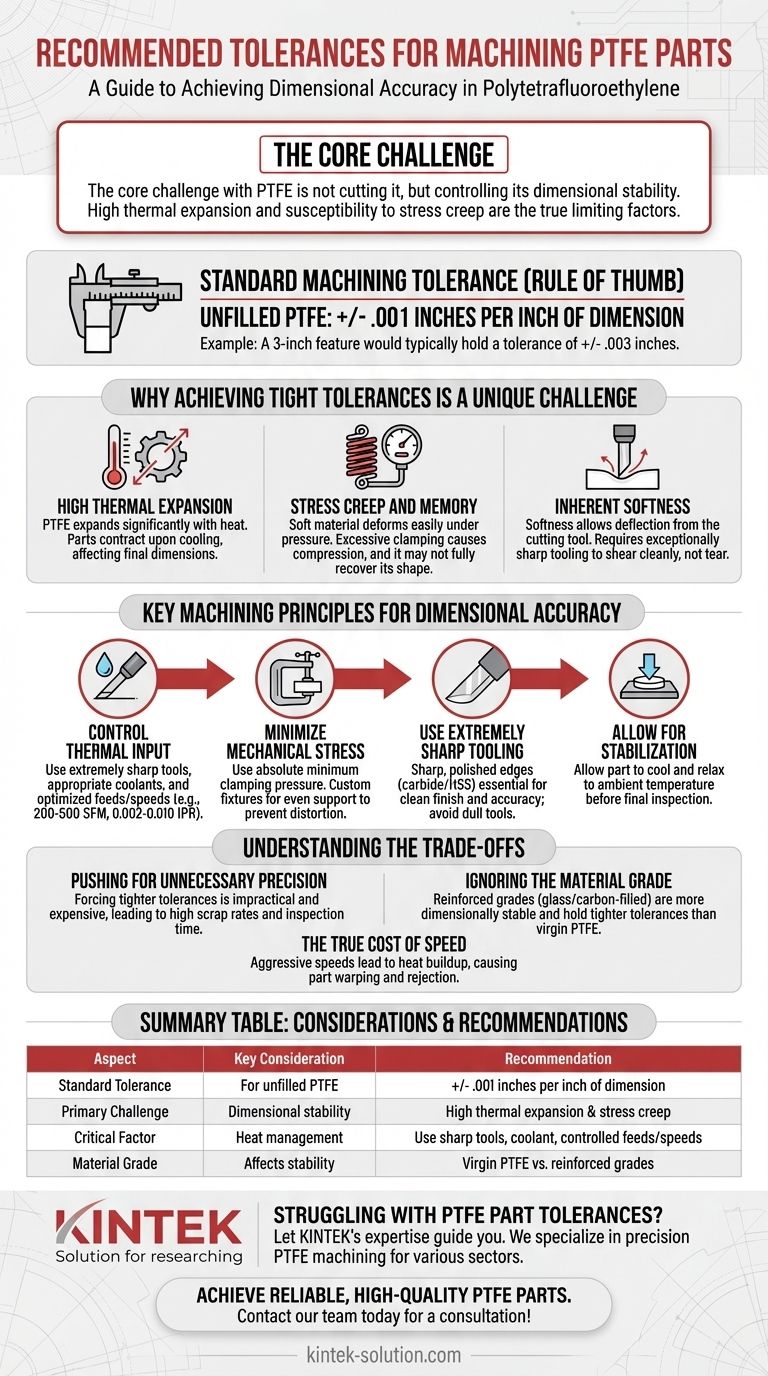

요약표:

측면	핵심 고려 사항	권장 사항
표준 공차	무충전 PTFE의 경우	치수 1인치당 +/- .001인치
주요 과제	치수 안정성	높은 열팽창 및 응력 크리프
결정적 요소	열 관리	날카로운 공구, 냉각수 및 제어된 이송/속도 사용
재료 등급	안정성에 영향	순수 PTFE 대 강화 등급(유리/탄소 충전)
