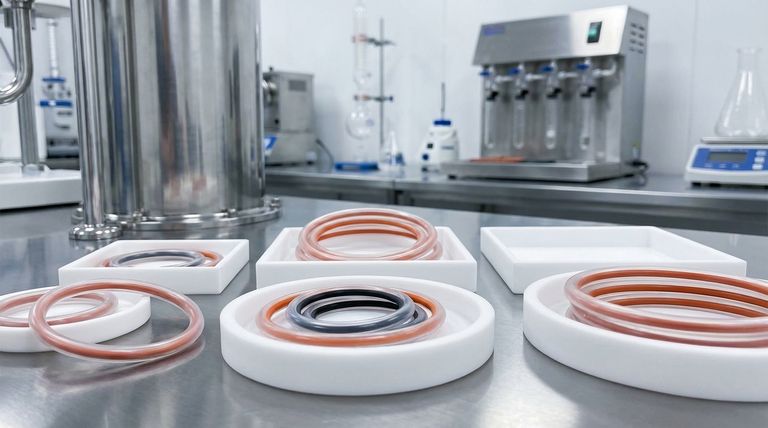

본질적으로 테플론 캡슐화 O-링은 두 가지 다른 재료 등급의 최상의 특성을 결합하도록 설계된 복합 씰입니다. 내부에는 일반적으로 실리콘 또는 바이톤(FKM)으로 만들어진 엘라스토머 코어가 있으며, 이는 테플론으로 된 매끄러운 외부 재킷으로 완전히 둘러싸여 있습니다. 이러한 구조는 테플론의 뛰어난 내화학성을 제공하는 동시에 엘라스토머 코어의 유연성과 압축 씰링력을 유지합니다.
테플론 캡슐화 O-링의 근본적인 목적은 기존 엘라스토머의 필수적인 유연성과 씰링력을 유지하면서 솔리드 테플론 링의 우수한 내화학성을 제공하는 것입니다. 이는 가혹한 환경에서 열화되지 않으면서도 효과적으로 압축되고 복원될 수 있는 씰이 필요하다는 문제를 해결합니다.
캡슐화된 O-링의 구조
기능을 이해하려면 먼저 두 가지 뚜렷한 구성 요소를 검토해야 합니다. 각 부분은 씰의 전반적인 성능에서 중요하고 전문적인 역할을 수행합니다.
엘라스토머 코어: 씰의 동력원
내부 코어는 O-링의 탄성과 복원력의 원천입니다. 이는 표면에 대해 양압 씰을 유지하는 데 필요한 일관되고 탄성 있는 힘을 제공합니다.
일반적인 코어 재료에는 넓은 온도 범위를 위해 가치가 있는 실리콘과 우수한 기본 내화학성 및 내열성을 제공하는 바이톤(FKM)이 포함됩니다. 또 다른 옵션은 특정 응용 분야를 위해 선택되는 EPDM입니다.
테플론 재킷: 보호막
외부 재킷은 코어를 완전히 덮는 얇은 무봉제 열가소성 수지 층입니다. 이 재킷은 공격적인 매체에 대한 주요 장벽 역할을 합니다.
이 보호층은 두 가지 주요 테플론 수지 중 하나인 FEP(불소화 에틸렌 프로필렌) 또는 PFA(과불화알콕시)로 만들어집니다. 둘 다 거의 화학적으로 불활성이며 마찰 계수가 매우 낮다는 것으로 유명합니다.
캡슐화를 선택하는 이유: 핵심 이점
이 이중 재료 설계는 임의적인 것이 아닙니다. 단일 재료가 실패할 수 있는 까다로운 씰링 과제에 대한 엔지니어링 솔루션입니다.
타의 추종을 불허하는 내화학성
주요 이점은 광범위한 부식성 화학 물질을 견딜 수 있는 테플론 재킷의 능력입니다. 산, 용매, 알코올 및 석유 정제유에 노출될 때 더 취약한 엘라스토머 코어가 열화되는 것을 방지합니다.
강성과 유연성의 결합
솔리드 테플론 O-링은 단단하고 탄성 복원력이 좋지 않아 누출이 발생하기 쉽습니다. 캡슐화된 링은 엘라스토머 코어를 사용하여 안정적이고 장기적인 씰을 위한 필요한 "스프링백" 힘을 제공함으로써 이 문제를 해결합니다.
가혹한 조건에서 연장된 수명
코어 재료를 화학적 공격 및 환경적 스트레스로부터 차폐함으로써 캡슐화된 설계는 공격적인 응용 분야에서 O-링의 작동 수명을 크게 연장하여 다운타임 및 유지 보수 비용을 줄입니다.
상충 관계 및 제한 사항 이해
매우 효과적이지만 캡슐화된 O-링이 만능 해결책은 아닙니다. 고유한 구조는 고려해야 할 특정 제한 사항을 도입합니다.
탄성 감소
테플론 재킷은 얇지만 본질적으로 표준 엘라스토머보다 유연성이 떨어집니다. 이 O-링은 "늘어나는" 정도가 덜하며, 비캡슐화된 O-링에 비해 효과적인 씰을 달성하기 위해 더 많은 압축력이 필요합니다.
설치 민감도
씰의 무결성은 매끄러운 테플론 재킷에 전적으로 달려 있습니다. 설치 중에 재킷에 긁힘, 흠집 또는 손상이 발생하면 공격적인 매체가 차폐를 우회하여 내부 코어를 공격하고 조기 고장을 유발할 수 있습니다.
재킷 재료의 미묘한 차이
FEP와 PFA 모두 우수한 내화학성을 제공하지만 미묘한 차이가 있습니다. PFA는 일반적으로 더 부드럽고 더 높은 온도 등급을 갖지만, 더 일반적인 FEP보다 내마모성은 떨어집니다.
응용 분야에 맞는 올바른 선택
올바른 씰을 선택하려면 재료 특성을 작동 환경의 요구 사항과 일치시켜야 합니다.
- 가장 공격적인 화학 물질에 대한 씰링에 중점을 두는 경우: 캡슐화된 O-링은 코어 재료에 대한 화학적 공격을 방지하여 표준 엘라스토머보다 우수한 솔루션을 제공합니다.
- 화학 물질 노출이 있는 정적, 고온 응용 분야에 중점을 두는 경우: 실리콘 코어는 필요한 온도 범위를 제공하는 반면 FEP 또는 PFA 재킷은 내화학성을 처리합니다.
- 잦은 움직임이 있는 동적 응용 분야에 중점을 두는 경우: 테플론 재킷의 감소된 유연성이 허용 가능한지 신중하게 평가해야 합니다. 고성능 FKM 또는 FFKM O-링이 더 적합할 수 있습니다.
궁극적으로 캡슐화된 O-링을 선택하는 것은 엘라스토머의 근본적인 씰링 특성을 희생하지 않으면서 극도의 화학적 불활성을 얻기 위한 전략적 결정입니다.
요약표:
| 구성 요소 | 재료 옵션 | 주요 기능 |
|---|---|---|
| 외부 재킷 | FEP, PFA | 내화학성, 장벽 보호 |
| 내부 코어 | 실리콘, 바이톤(FKM), EPDM | 탄성, 씰링력, 복원력 |
