스프링으로 구동되지 않는 PTFE 로터리 립 씰의 주요 장점은 훨씬 더 높은 회전 속도에서 작동할 수 있다는 것입니다. 스프링이 없으면 샤프트에 대한 방사형 접촉력이 감소하여 마찰과 열 발생이 줄어들어 이러한 씰이 고속 응용 분야에 이상적입니다.
핵심 원리는 간단합니다. 스프링을 제거하면 접촉력이 낮아집니다. 이러한 마찰 감소는 스프링으로 구동되는 씰이 과도한 열을 발생시키고 조기에 고장나는 영역인 높은 표면 속도에서 우수한 성능을 발휘할 수 있게 하는 열쇠입니다.
고속 씰링의 물리학
장점을 이해하려면 먼저 작용하는 힘을 살펴봐야 합니다. 로터리 씰의 효율성은 립이 회전하는 샤프트에 가하는 정확한 힘에 따라 달라집니다.
방사형 힘의 역할
누출을 방지하려면 모든 씰 립이 방사형 힘이라고 하는 특정 양의 힘으로 샤프트를 눌러야 합니다. 스프링으로 구동되는 씰에서는 금속 스프링이 일정한 높은 방사형 힘을 제공하여 광범위한 조건에서 단단한 씰을 보장합니다.
마찰이 제한 요소
이 방사형 힘은 마찰을 생성합니다. 회전 속도가 증가함에 따라 이 마찰은 비례하는 양의 열을 발생시킵니다. 너무 많은 열은 씰, 윤활제 및 샤프트 자체를 손상시켜 성능에 대한 엄격한 한계를 만듭니다.
비구동 씰이 한계를 극복하는 방법
스프링으로 구동되지 않는 PTFE 씰은 훨씬 낮은 방사형 힘을 생성하며, 씰을 만들기 위해 PTFE 재료의 고유한 특성과 시스템 압력에 의존합니다. 이러한 근본적인 차이는 마찰 및 열 축적을 크게 줄입니다.
이러한 낮은 마찰 덕분에 씰은 최대 10,000 sfpm(약 50 m/s)의 표면 속도에서 효과적으로 기능할 수 있으며, 이는 많은 스프링 구동 설계의 열적 한계를 훨씬 초과합니다.
주요 성능 이점 설명
비구동 씰의 낮은 방사형 힘은 특정 응용 분야에서 실질적인 엔지니어링 이점으로 직접 이어집니다.
우수한 고속 기능
이것이 가장 중요한 이점입니다. 고속 스핀들, 모터 및 기어박스와 같은 응용 분야에는 과열 없이 극한의 속도를 견딜 수 있는 씰이 필요합니다. 비구동 설계는 이러한 환경을 위해 특별히 제작되었습니다.
마찰 저항 및 동력 손실 감소
극복해야 할 마찰이 적기 때문에 시스템은 에너지를 덜 낭비합니다. 이는 기계적 효율성을 향상시키며 동력에 민감하거나 배터리로 작동되는 장비에서 중요한 요소가 될 수 있습니다.
낮은 열 발생 및 수명 증가
마찰이 적다는 것은 파괴적인 열이 적다는 것을 의미합니다. 이는 씰 자체의 작동 수명을 연장할 뿐만 아니라 샤프트 표면과 시스템 윤활제의 무결성을 보존하여 전반적인 신뢰성을 높입니다.
상충 관계 이해
스프링으로 구동되지 않는 씰을 선택하는 것은 명확한 상충 관계가 있는 엔지니어링 결정입니다. 고속 응용 분야에서의 강점은 다른 영역의 한계와 균형을 이룹니다.
저압에서의 씰링력
주요 단점은 저압 또는 정적 조건에서 씰링 능력이 약하다는 것입니다. 지속적인 양의 맞물림을 제공하는 스프링이 없으면 샤프트가 정지해 있거나 느리게 회전할 때 누출을 방지하는 데 덜 효과적일 수 있습니다.
마모 및 불규칙성에 대한 보상
스프링은 시간이 지남에 따라 PTFE 립이 점차 마모됨에 따라 씰이 샤프트와 접촉을 유지하도록 돕습니다. 또한 약간의 샤프트 불규칙성이나 런아웃을 더 잘 수용할 수 있습니다. 비구동 씰은 이러한 시나리오에서 덜 관대합니다.
응용 분야별 특수성이 중요
어떤 설계도 보편적으로 "더 낫다"고 할 수 없습니다. 스프링으로 구동되는 씰은 특히 고압 또는 저속 응용 분야에서 강력하고 일정한 씰링 힘이 필요할 때 탁월합니다. 스프링으로 구동되지 않는 씰은 높은 회전 속도가 가장 중요한 성능 요구 사항일 때 탁월합니다.
응용 분야에 맞는 올바른 선택
최종 결정은 장비의 주요 작동 요구 사항에 따라 안내되어야 합니다.
- 최대 회전 속도와 효율성이 주요 초점인 경우: 낮은 마찰과 최소한의 열 발생으로 인해 비구동 PTFE 씰이 확실한 선택입니다.
- 고압 또는 저속에서 강력한 씰링이 주요 초점인 경우: 스프링 구동 씰은 이러한 조건에서 안정적인 성능을 위해 필요한 지속적인 양의 힘을 제공합니다.
- 상당한 샤프트 런아웃을 수용하거나 장기적인 마모를 계획해야 하는 경우: 구동 씰의 스프링은 씰 수명 동안 일관된 립 접촉을 유지하는 데 분명한 이점을 제공합니다.
방사형 힘, 마찰 및 속도 간의 직접적인 관계를 이해함으로써 엔지니어링 목표와 완벽하게 일치하는 씰링 기술을 자신 있게 선택할 수 있습니다.
요약표:
| 특징 | 스프링으로 구동되지 않는 PTFE 씰 | 스프링으로 구동되는 PTFE 씰 |
|---|---|---|
| 최적의 용도 | 고속 응용 분야 | 고압 / 저속 응용 분야 |
| 최대 표면 속도 | 최대 10,000 sfpm (50 m/s) | 열에 의해 제한되는 더 낮음 |
| 방사형 힘 / 마찰 | 낮음 | 높음 |
| 열 발생 | 최소 | 더 높음 |
| 저압에서의 씰링 | 약함 | 강함 |
| 마모 보상 | 덜 관대함 | 더 관대함 |
까다로운 응용 분야를 위한 고성능 씰이 필요하십니까?
KINTEK은 맞춤형 로터리 립 씰을 포함하여 정밀 가공된 PTFE 부품을 전문으로 합니다. 귀하의 우선 순위가 극한의 속도, 효율성 또는 내압성이든 관계없이 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 반도체, 의료, 실험실 또는 산업 분야에서 귀하의 요구에 완벽한 씰을 얻을 수 있도록 보장합니다.
지금 엔지니어링 팀에 문의하여 특정 요구 사항에 대해 논의하고 KINTEK이 장비의 신뢰성과 성능을 향상시키는 방법을 알아보십시오.

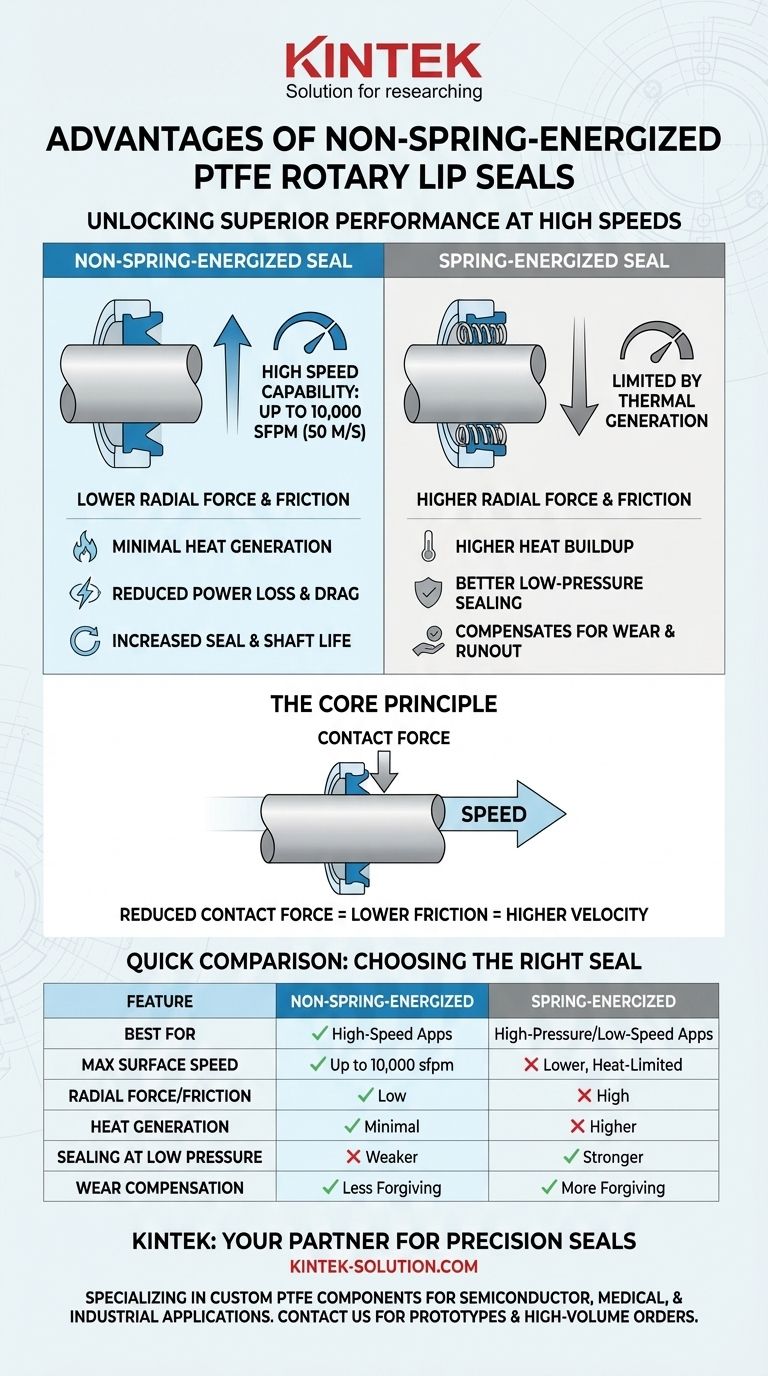

시각적 가이드
