PTFE 슬라이드 베어링의 주요 장점은 극도로 낮은 마찰 계수, 고유의 자체 윤활 특성, 그리고 건-슬립(stick-slip) 작용에 대한 완전한 저항성입니다. 제어되고 부드러운 움직임을 허용함으로써 구조물의 지지대로 전달되는 수평력을 현저히 감소시켜 롤러나 확장판과 같은 기존 방식에 비해 더욱 경제적이고 내구성 있는 설계를 가능하게 합니다.
PTFE 슬라이드 베어링의 핵심 기능은 단순히 하중을 지지하는 것이 아니라, 움직임으로 인해 발생하는 유해한 응력으로부터 구조물을 분리하는 것입니다. 수직 지지와 수평 움직임을 분리하는 이 우아한 방식이야말로 현대 인프라에 있어 PTFE 베어링을 우수하게 만드는 요소입니다.
핵심 문제: 구조적 움직임 관리
모든 대형 구조물은 움직입니다. 열 팽창 및 수축, 지진 활동 또는 차등 하중으로 인한 힘은 구성 요소들이 서로 상대적으로 이동하게 만듭니다. 지지 시스템은 구조물의 무결성을 손상시키지 않으면서 이러한 움직임을 안전하게 수용해야 합니다.
기존 지지대의 결함
윤활 처리된 플레이트, 롤러 또는 로커 암과 같은 구식 방법은 이 문제를 해결하려고 시도하지만 본질적인 결함이 있습니다. 이들은 종종 높은 마찰, 부식, 그리고 축적된 응력이 갑자기 방출되어 구조물과 지지대 모두에 손상을 줄 수 있는 '건-슬립(stick-slip)' 작용을 겪습니다.
이상적인 베어링의 목표
이상적인 구조용 베어링은 요구되는 수직 하중을 지지하는 동시에 수평 움직임에 대한 저항을 최소화해야 합니다. 또한 내구성이 뛰어나고 유지보수가 거의 또는 전혀 필요 없으며, 까다로운 환경 조건에서 수십 년 동안 안정적으로 성능을 발휘해야 합니다.
PTFE 베어링이 하중 관리를 혁신하는 방법

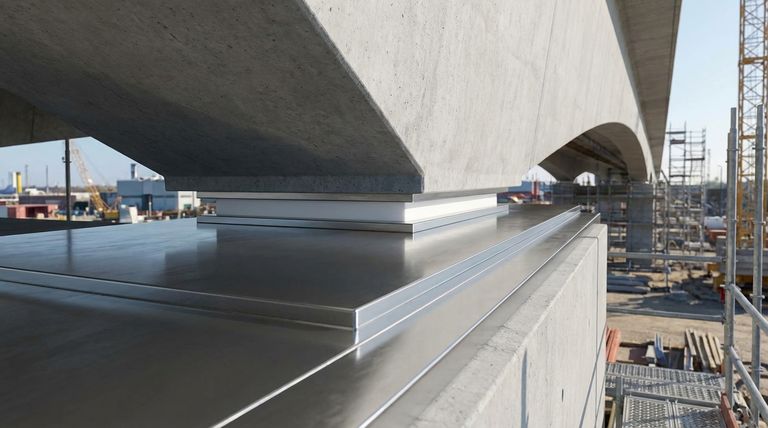

PTFE 슬라이드 베어링은 상업적으로 테플론으로 알려진 동일한 물질인 폴리테트라플루오로에틸렌(PTFE)의 고유한 특성을 사용하여 이상적인 상태를 구현합니다. 얇은 PTFE 층이 연마된 스테인리스 스틸 플레이트 위를 미끄러지면서 거의 완벽한 슬라이딩 인터페이스를 생성합니다.
거의 마찰 없는 움직임 달성
PTFE의 특징은 믿을 수 없을 정도로 낮은 마찰 계수입니다. 이는 움직임을 시작하거나 유지하는 데 매우 적은 에너지만 필요하다는 것을 의미합니다.
이는 지지대, 기둥 및 기초로 전달되는 수평력이 작아진다는 것을 직접적으로 의미하며, 이는 전체적인 구조 설계에 있어 엄청난 이점입니다.
건-슬립 작용 제거
단순히 윤활된 플레이트와 달리 결합되었다가 풀리는 현상이 발생하는 것과 달리, PTFE 베어링은 부드럽고 일관되게 움직입니다. 건-슬립 작용의 제거는 시간이 지남에 따라 구조 부재에 피로와 응력을 유발할 수 있는 갑작스럽고 충격적인 에너지 방출을 방지합니다.
설계 단순화 및 비용 절감
지지 구조가 견뎌야 하는 마찰력을 극적으로 줄임으로써, 엔지니어는 더욱 경제적인 하부 구조를 설계할 수 있습니다. 교각과 기초는 더 작게 만들고 보강을 덜 할 수 있어 재료 및 건설 비용을 크게 절감할 수 있습니다.
장기적인 내구성 보장
PTFE는 화학적으로 비활성이며 풍화, 습기 또는 산업 오염 물질의 영향을 받지 않습니다. 이러한 내풍화성 및 내화학성은 베어링이 부식되거나 열화되지 않아 유지보수가 거의 없이 긴 서비스 수명을 제공함을 의미합니다.
상충 관계 및 한계 이해
PTFE 슬라이드 베어링은 매우 효과적이지만, 특정 목적을 위해 설계된 특수 부품입니다. 그 한계를 이해하는 것은 올바른 적용을 위해 매우 중요합니다.
수직 하중 전용 설계
표준 PTFE 슬라이드 베어링은 수평 이동을 허용하면서 수직(압축) 하중을 지지하도록 설계되었습니다. 자체적으로 들림, 모멘트 또는 상당한 횡력을 저항하도록 설계되지는 않았습니다. 이러한 힘을 관리해야 하는 경우 설계에 추가적인 구속 장치 또는 가이드가 통합되어야 합니다.
표면 무결성의 중요성
베어링의 성능은 PTFE와 연마된 스테인리스 스틸 플레이트 사이의 매끄럽고 깨끗한 접촉면에 전적으로 달려 있습니다. 스테인리스 스틸 표면에 심각한 손상, 흠집 또는 오염이 발생하면 베어링의 저마찰 특성과 전반적인 효율성이 저하될 수 있습니다.
귀하의 프로젝트를 위한 올바른 선택
기존 지지대 대신 PTFE 베어링을 선택하는 것은 프로젝트의 주요 엔지니어링 목표에 따라 달라집니다.
- 비용 효율성이 주요 초점인 경우: PTFE 베어링은 지지 하부 구조가 저항해야 하는 수평력을 최소화하여 더욱 경제적인 설계를 가능하게 합니다.
- 장수명 및 낮은 유지보수성이 주요 초점인 경우: PTFE의 내화학성 및 내풍화성은 석유화학 플랜트나 해안 교량과 같이 가혹한 환경에 있는 구조물에 이상적인 선택입니다.
- 높은 움직임 관리가 주요 초점인 경우: 상당한 열 팽창(파이프라인, 장대 교량) 또는 지진 요구 사항이 있는 구조물의 경우, 마찰이 없고 건-슬립이 없는 움직임은 중요한 안전 및 성능 기능입니다.
궁극적으로 PTFE 슬라이드 베어링은 현대 구조물에 작용하는 불가피한 힘을 관리하기 위한 보다 진보되고 효율적인 솔루션을 제공합니다.
요약표:
| 장점 | 핵심 이점 |
|---|---|
| 낮은 마찰 계수 | 지지대의 수평력을 감소시켜 더욱 경제적인 설계를 가능하게 함. |
| 건-슬립 작용 제거 | 들쑥날쑥하고 손상을 유발하는 움직임을 방지하여 보다 부드럽고 예측 가능한 성능을 제공함. |
| 자체 윤활 및 유지보수 불필요 | 화학적으로 비활성인 PTFE는 윤활이 필요 없으며 풍화에 강함. |
| 장기적인 내구성 | 가혹한 환경에서 유지보수 없이 수십 년 동안 안정적으로 성능을 발휘함. |
고성능 PTFE 부품으로 구조 설계를 향상시킬 준비가 되셨습니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험 기구를 포함하여 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 귀하의 프로젝트가 PTFE의 우수한 재료 특성으로부터 이익을 얻어 더욱 내구성이 뛰어나고 효율적이며 비용 효율적인 솔루션으로 이어지도록 보장합니다.
프로토타입 제작부터 대량 주문까지 맞춤형 PTFE 제작에 대한 구체적인 요구 사항에 대해 논의하려면 지금 문의하십시오.

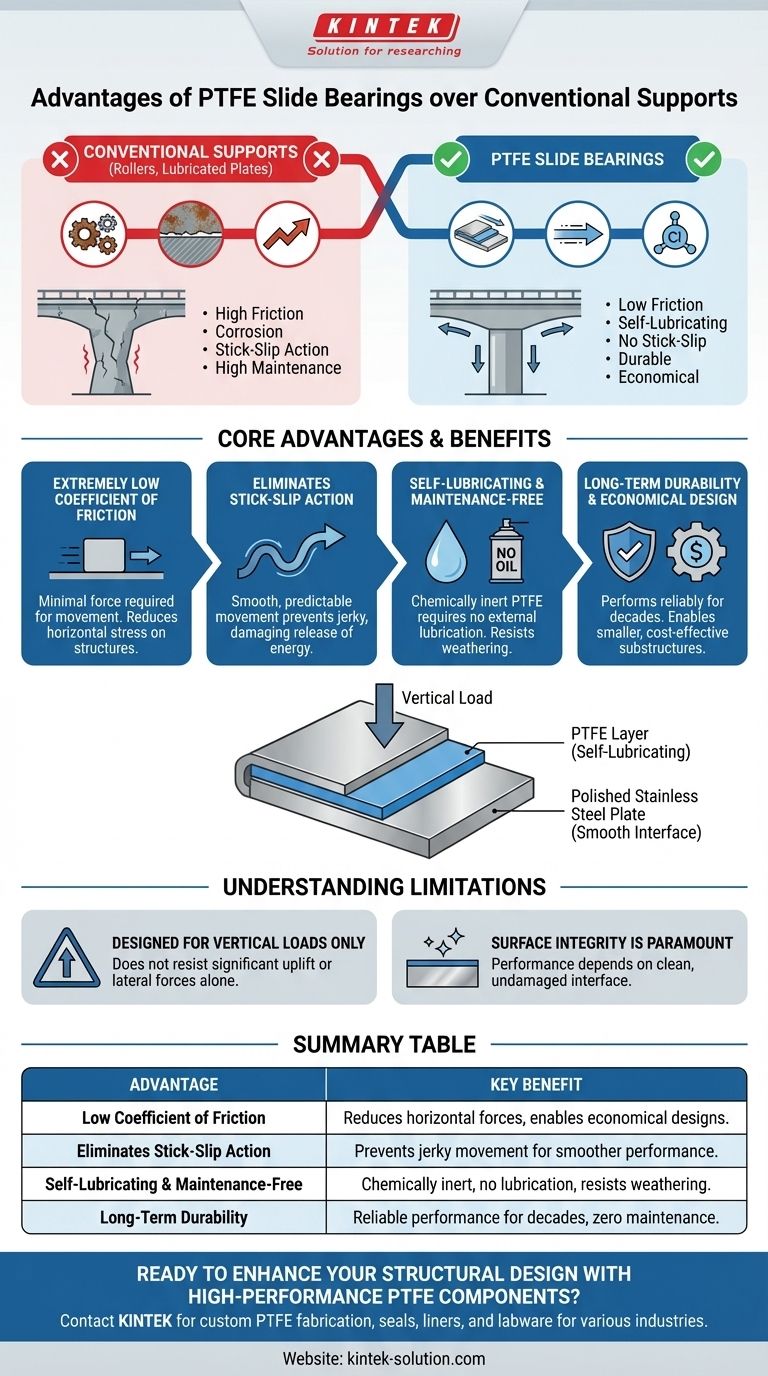

시각적 가이드
