요약하자면, PTFE 슬라이딩 고무 베어링의 주요 장점은 탁월하게 낮은 마찰, 높은 하중 지지 능력, 유지보수가 필요 없는 작동의 독특한 조합입니다. 이는 교량과 같은 무거운 구조물이 유해한 응력을 발생시키지 않으면서 부드럽게 팽창, 수축 및 이동할 수 있도록 하며, 내구성이 뛰어나고 비용 효율적인 솔루션을 제공합니다.
PTFE 슬라이딩 베어링의 핵심 가치는 수직 하중 지지 기능과 수평 이동 기능을 분리하는 능력에 있습니다. 고무 요소가 수직 하중을 흡수하는 동안, 특수 PTFE와 스테인리스 스틸 표면은 변위를 위한 거의 마찰 없는 평면을 제공하여 구조물의 무결성을 보호합니다.
PTFE 베어링의 근본적인 작동 원리
장점을 이해하려면 설계 원리를 이해하는 것이 필수적입니다. 이들은 단순한 재료 덩어리가 아니라 특정 목적을 위해 설계된 엔지니어링 구성 요소입니다.
핵심 구성 요소
일반적인 PTFE 슬라이딩 베어링은 적층된 조립체입니다. 여기에는 수직 하중과 약간의 회전을 수용하는 표준 엘라스토머(고무) 베어링 패드가 포함됩니다.
이 고무 패드 위에는 PTFE(폴리테트라플루오로에틸렌) 시트가 접합됩니다. 이 PTFE 층은 구조물의 상부 요소에 고정된 연마된 스테인리스 스틸 플레이트 위에서 미끄러집니다.
낮은 마찰의 물리학
PTFE는 알려진 모든 고체 재료 중에서 가장 낮은 마찰 계수를 갖는 것으로 유명합니다. 이 특성이 베어링 성능의 핵심입니다.
중요하게도, 이 마찰 계수는 하중이 증가함에 따라 실제로 감소합니다. 이는 막대한 힘이 작용하는 중장비 토목 공학 응용 분야에서 매우 효과적입니다.
수직 및 수평 힘의 분리
이 설계는 두 가지 뚜렷한 작업을 효과적으로 분리합니다. 견고한 고무 베어링이 구조물의 엄청난 수직 무게를 지탱합니다.
동시에 PTFE 대 강철 슬라이딩 표면은 최소한의 저항으로 상당한 수평 이동을 허용합니다. 이는 열팽창, 바람 또는 지진 활동으로 인한 움직임을 수용합니다.
실제 적용에서의 주요 장점
이러한 지능적인 설계는 대규모 건설 및 산업 프로젝트에 직접적인 실질적인 이점으로 이어집니다.
우수한 하중 지지 능력
PTFE는 우수한 압축 강도를 가지며 최대 2,900 psi(200 Kgf/cm²)의 압력을 흡수할 수 있습니다. 이는 표준 네오프렌 패드의 약 두 배에 달하는 용량입니다.
이를 통해 교량, 건물 및 중장비와 같은 거대한 하중을 지지하여 안정성과 안전을 보장할 수 있습니다.
유지보수가 필요 없는 작동
PTFE의 고유한 특성으로 인해 자가 윤활 재료가 됩니다. 기계식 베어링과 달리 서비스 수명 동안 그리스나 외부 윤활이 필요하지 않습니다.
이는 지속적인 유지보수 비용과 검사 요구 사항을 제거하여 "설치 후 잊어버리는" 솔루션이 됩니다.
향상된 구조적 내구성
부드럽고 제어된 움직임을 허용함으로써 이러한 베어링은 주요 구조물 내부에 응력이 축적되는 것을 방지합니다.
상부 구조물을 하부 구조물의 움직임으로부터 효과적으로 흡수 및 격리하여 수십 년 동안 콘크리트와 강철이 균열 및 피로에 걸리는 것을 방지합니다.
비용 효율성 및 단순성
더 복잡한 기계식 베어링 시스템에 비해 PTFE 슬라이딩 베어링은 제조 비용이 더 저렴한 단순한 구조를 가지고 있습니다.
설치 및 교체도 쉽습니다. 낮은 프로파일은 전체 건물 또는 교량 높이를 낮추는 데 기여하여 전체 프로젝트의 재료비를 절감할 수 있습니다.
상충 관계 및 고려 사항 이해
매우 효과적이지만 PTFE 베어링이 만병통치약은 아닙니다. 성능은 특정 조건과 품질 관리에 따라 달라집니다.
슬라이딩 표면의 중요성
시스템의 낮은 마찰은 PTFE와 연마된 스테인리스 스틸 플레이트의 무결성에 달려 있습니다.
먼지, 이물질 또는 강판의 부식으로 인한 오염은 마찰 계수를 크게 증가시켜 베어링의 효율성을 저해할 수 있습니다.
재료 품질이 가장 중요
PTFE 자체의 성능 사양이 중요합니다. 내기계적 특성과 내마모성을 향상시키기 위해 탄소-흑연과 같은 충전재가 종종 추가됩니다.
제조 및 테스트 프로세스는 PTFE 플레이트가 저하 없이 지정된 하중과 반복적인 움직임을 견딜 수 있도록 엄격해야 합니다. 이것이 특정 마찰 및 내마모성 테스트를 거치는 이유입니다.
병진 이동용으로 설계되었으며 높은 회전용은 아님
이 베어링은 수평 이동(병진 이동)을 허용하는 데 탁월합니다. 기본 고무 패드가 약간의 회전을 수용할 수 있지만, 높은 회전 요구 사항을 위해 설계되지는 않았습니다.
복잡한 교차로 또는 곡선 교량과 같이 높은 회전이 필요한 구조물의 경우 다른 유형의 베어링(구형 또는 포트 베어링)이 더 적합할 수 있습니다.
구조에 적합한 선택하기
올바른 베어링을 선택하는 것은 중요한 엔지니어링 결정입니다. 선택은 구조물의 주요 요구 사항에 따라 안내되어야 합니다.
- 장경간 교량의 열팽창 수용이 주된 초점인 경우: PTFE 베어링이 제공하는 거의 마찰 없는 수평 이동은 이상적이고 가장 효율적인 솔루션입니다.
- 최소한의 유지보수로 높은 수직 하중 지지가 주된 초점인 경우: 높은 압축 강도와 자가 윤활 PTFE의 조합은 내구성이 뛰어나고 장기적이며 비용 효율적인 시스템을 제공합니다.
- 저주파 진동이나 움직임으로부터 구조물을 격리하는 것이 주된 초점인 경우: 통합된 고무 및 슬라이딩 요소의 완충 및 격리 특성으로 인해 탁월한 선택이 됩니다.
설계 원리를 이해함으로써 PTFE 슬라이딩 베어링을 비교할 수 없는 성능과 가치를 제공하는 응용 분야에 자신 있게 지정할 수 있습니다.
요약표:
| 장점 | 주요 이점 | 응용 영향 |
|---|---|---|
| 낮은 마찰 | 하중 하에서 마찰 계수 감소 | 부드러운 열팽창 및 지진 움직임 |
| 높은 하중 지지 능력 | 최대 2,900 psi의 압축 강도 | 교량과 같은 거대한 구조물 지지 |
| 유지보수 불필요 | 자가 윤활 PTFE로 그리스 불필요 | 지속적인 유지보수 비용 제거 |
| 구조적 내구성 | 수직/수평 힘 분리 | 응력 축적 및 균열 방지 |
| 비용 효율성 | 단순한 설계 및 쉬운 설치 | 프로젝트 재료 및 인건비 절감 |
귀하의 프로젝트를 위한 고성능 PTFE 구성 요소가 필요하십니까?
PTFE 슬라이딩 베어링은 정밀 엔지니어링된 PTFE 구성 요소가 복잡한 엔지니어링 문제를 해결하는 방법을 보여주는 완벽한 예입니다. KINTEK은 씰 및 라이너에서 특수 실험실 기구 및 베어링 구성 요소에 이르기까지 고품질의 맞춤형 PTFE 부품 제조를 전문으로 합니다.
당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 프로토타입부터 대량 생산까지 솔루션을 제공합니다. 정밀도에 대한 당사의 초점은 귀하의 구성 요소가 성능 및 내구성에 대한 최고 기준을 충족하도록 보장합니다.
더 안정적이고 효율적인 구조를 구축할 수 있도록 도와드리겠습니다. 귀하의 특정 PTFE 구성 요소 요구 사항에 대해 오늘 엔지니어링 팀에 문의하십시오.

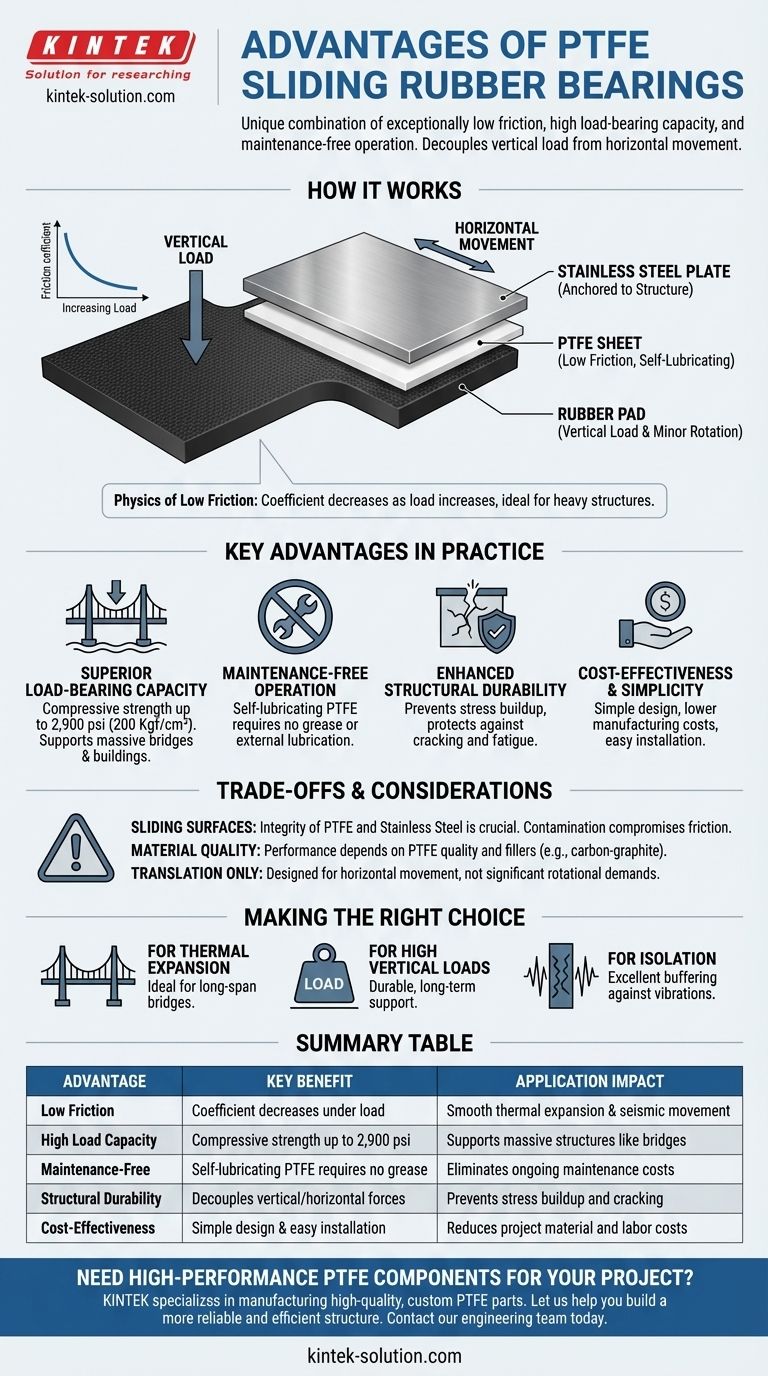

시각적 가이드
