분할형(스카프 컷) Ptfe 백업 링의 장점은 무엇입니까? 도구 없이 빠르고 쉽게 설치 가능

분할형 PTFE 백업 링의 주요 장점은 놀라울 정도로 쉬운 설치에 있습니다. "스카프 컷(scarf cut)" 설계 덕분에 링을 확장하여 주변 부품을 분해할 필요 없이 홈에 끼울 수 있어 초기 조립과 이후 유지보수가 모두 크게 단순화됩니다.

분할형(스카프 컷) 백업 링을 사용하기로 한 결정은 전략적인 트레이드오프입니다. 가장 극심한 고압 응용 분야에서 연속형 또는 나선형 링이 제공하는 절대적인 압출 저항성보다 타협할 수 없는 설치 편의성과 유지보수 속도를 선택하는 것입니다.

PTFE 백업 링의 근본적인 역할

분할형 설계를 분석하기 전에 백업 링이 왜 필요한지 이해하는 것이 중요합니다. 백업 링은 주 씰이 아닌 지지 부품입니다.

백업 링의 주된 목적은 고압 상황에서 일반적으로 고무 O-링인 주 씰을 지지하는 것입니다.

고압 하에서 O-링은 움직이는 부품 사이의 작은 틈새로 밀려 들어갈 수 있으며, 이를 압출(extrusion)이라고 합니다. 이는 O-링을 손상시키고 씰 실패로 이어집니다.

PTFE와 같은 재질로 만들어진 더 단단한 백업 링은 O-링 옆의 홈에 위치하여 이 압출 경로를 물리적으로 차단함으로써 씰의 수명과 정격 압력을 연장합니다.

PTFE는 고유한 특성 조합 덕분에 이 기능에 이상적인 재료입니다.

마찰 계수가 극도로 낮아 마모와 열을 줄이기 위해 유압 실린더와 같은 동적 시스템에 매우 중요합니다.

-200°C에서 260°C에 이르는 공격적인 유체 및 작동 환경에 적합하도록 탁월한 내화학성 및 내열성을 제공합니다.

분할형 링의 특정 형상이 주요 작동상의 이점을 제공합니다. 단일 대각선 컷은 설치 시 유연성을 제공합니다.

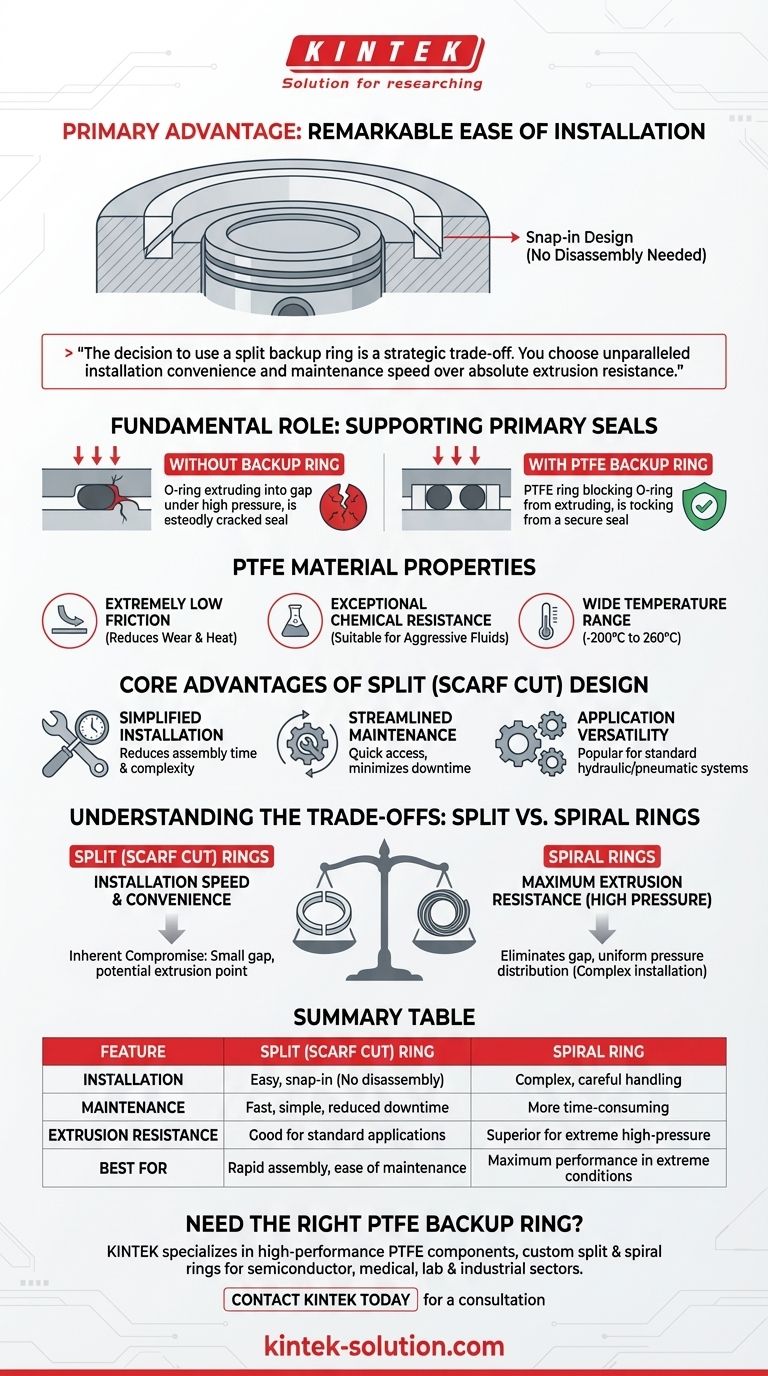

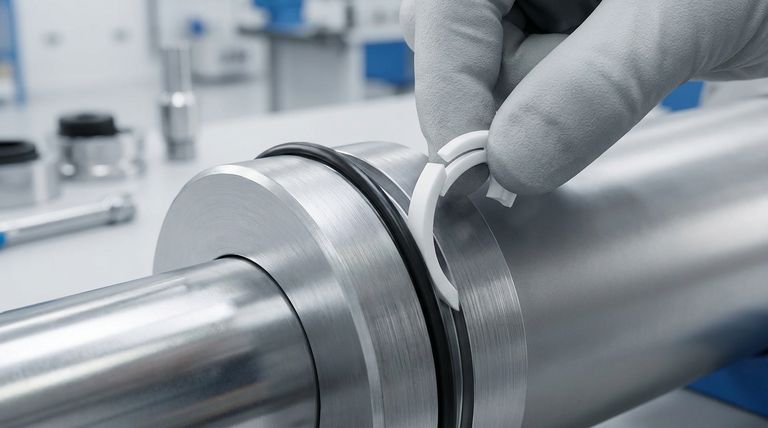

이것이 가장 중요한 장점입니다. 분할형 링은 전체 시스템을 분해하지 않고도 피스톤 위나 실린더 보어 안으로 쉽게 늘리거나 압축하여 장착할 수 있습니다.

이는 조립 시간과 복잡성을 크게 줄여주며, 이는 제조 및 현장 수리에서 중요한 요소입니다.

동일한 설치 용이성은 유지보수로 직접 이어집니다. 마모되거나 손상된 씰과 백업 링을 신속하게 접근하고 교체할 수 있습니다.

이는 장비 가동 중지 시간을 최소화하고 정기 서비스 또는 예기치 않은 수리와 관련된 인건비를 절감합니다.

설치 편의성 덕분에 분할형 링은 극심한 압력이 주요 관심사가 아닌 광범위한 표준 유압 및 공압 시스템에서 매우 다재다능하고 인기 있는 선택입니다.

편리하지만, 분할형 설계가 모든 시나리오에 최적인 것은 아닙니다. 컷 자체는 연속형 링에 비해 잠재적인 약점을 만듭니다.

스카프 컷 링의 "분할부"는 작고 피할 수 없는 틈을 만듭니다. 대각선 컷이 이 경로를 최소화하지만, 매우 높은 압력에서는 여전히 압출의 잠재적인 지점입니다.

대부분의 표준 응용 분야에서는 문제가 되지 않습니다. 그러나 압력 상한선을 넘어서는 시스템에서는 중요한 설계 고려 사항이 됩니다.

나선형 PTFE 백업 링은 연속 코일로 만들어집니다. 이 설계는 분할형 링에서 발견되는 틈을 없애줍니다.

이는 더 균일한 압력 분포와 가장 까다로운 고압 및 동적 환경에서 뛰어난 압출 저항성을 제공합니다.

나선형 링의 우수한 성능은 설치 복잡성이라는 대가를 치릅니다. 설치 시 덜 관대하며 연속 코일을 손상시키지 않도록 더 세심한 취급이 필요한 경우가 많습니다.

이는 빠르고 잦은 유지보수가 우선시되는 응용 분야에는 덜 이상적입니다.

올바른 백업 링을 선택하려면 시스템의 주요 작동 요구 사항에 우선순위를 두어야 합니다.

궁극적으로 올바른 부품을 선택하는 것은 특정 설계 이점을 애플리케이션의 정확한 요구 사항에 맞추는 것입니다.
