요컨대, 사각 단면 TFE 캡슐화 링 씰은 네 가지 뚜렷한 장점을 제공합니다. 이들은 표준 O-링 홈에 개조되도록 설계되었으며, 훨씬 더 넓은 밀봉 표면을 제공하고, 기능하는 데 더 적은 압축(압착)이 필요하며, 결과적으로 더 확실하고 신뢰할 수 있는 밀봉을 만듭니다.
핵심 요점은 사각 프로파일이 단순히 다른 모양이 아니라 의도적인 엔지니어링 선택이라는 것입니다. 이는 밀봉 면적을 최대화하면서 단단한 TFE 캡슐화에 가해지는 기계적 스트레스를 최소화하여, 표준 캡슐화 O-링의 주요 고장 지점을 해결합니다.
과제: 화학적 저항성과 기계적 밀봉의 균형
사각 단면의 가치를 이해하려면 먼저 캡슐화 씰의 근본적인 과제를 이해해야 합니다.
TFE 캡슐화의 역할
TFE(폴리테트라플루오로에틸렌)는 탁월하고 거의 보편적인 화학적 저항성을 제공합니다. 엘라스토머 코어(실리콘 또는 바이톤과 같은)를 TFE 재킷으로 캡슐화하면 TFE의 화학적 불활성과 엘라스토머의 유연성이 결합됩니다.
그러나 TFE는 비교적 단단한 재료입니다. 진정한 엘라스토머가 아니며 과도한 스트레스를 받으면 균열이나 콜드 플로우(영구 변형)가 발생하기 쉽습니다.
전통적인 O-링 모양의 한계
표준 O-링은 원형 단면을 가집니다. 밀봉을 생성하려면 홈에서 크게 압축(압착)되어야 합니다. 이 높은 압축은 링을 변형시켜 작은 밀봉 면적을 만듭니다.
이 높은 압착은 TFE 재킷에 상당한 스트레스를 가하여, 특히 압력 또는 온도 사이클링이 있는 응용 분야에서 씰의 장기적인 무결성을 손상시킬 수 있습니다.
사각 단면의 주요 장점 설명
사각 또는 직사각형 프로파일은 캡슐화 씰에서 전통적인 O-링 모양의 한계를 직접적으로 해결합니다.
최대화된 밀봉 표면
O-링의 점 접촉과 달리, 사각 링은 밀봉 표면에 넓고 평평한 면을 제공합니다. 이는 즉시 훨씬 더 넓은 밀봉 영역을 생성합니다.
더 넓은 접촉 면적은 밀봉력을 더 고르게 분산시켜, 완벽하게 매끄럽지 않은 표면에서도 더 효과적이며 누출에 대한 더 견고한 장벽을 만듭니다.
압착 요구 사항 감소
사각 링은 이미 평평한 밀봉 면을 가지고 있기 때문에 밀봉을 달성하는 데 훨씬 적은 압축이 필요합니다. 이는 캡슐화된 부품에 있어 가장 중요한 장점입니다.
압착이 적다는 것은 TFE 재킷에 가해지는 기계적 스트레스가 적다는 것을 의미합니다. 이는 콜드 플로우 또는 응력 균열의 위험을 크게 줄여 더 길고 신뢰할 수 있는 서비스 수명을 제공합니다.
원활한 개조
이러한 씰은 표준, 기존 O-링 홈에 맞도록 설계되었습니다. 이는 직접적인, 드롭인 교체 또는 업그레이드를 가능하게 합니다.
하드웨어를 다시 가공하거나 장비를 재설계하는 데 드는 높은 비용과 가동 중단 시간 없이 사각 단면의 성능 이점을 얻을 수 있습니다.
일반적인 재료 및 응용 분야
씰의 성능은 또한 활성화 코어 재료에 의해 결정됩니다.
실리콘 대 바이톤 코어
가장 일반적인 두 가지 코어 재료는 고체 실리콘과 고체 바이톤입니다. 실리콘은 더 넓은 작동 온도 범위를 제공하는 반면, 바이톤은 압축 영구 변형(홈의 모양을 영구적으로 취하려는 경향)에 대한 더 나은 저항성을 제공합니다.
이 설계가 탁월한 분야
화학적 불활성과 견고한 밀봉의 조합은 이러한 개스킷을 까다로운 산업에 이상적으로 만듭니다. 제약, 화장품, 페인트 혼합 및 대량 화학 물질 이송 분야의 응용 분야는 화학 물질 접촉으로 인해 열화되지 않거나 기계적 스트레스로 인해 고장 나지 않는 씰로부터 모두 이점을 얻습니다.
귀하의 응용 분야에 적합한 선택
프로세스 무결성과 장비 가동 시간을 보장하려면 올바른 씰 형상을 선택하는 것이 중요합니다.
- 주요 초점이 신뢰성이라면: 사각 단면은 TFE 재킷에 스트레스를 덜 주면서 더 확실한 밀봉을 제공하여 장기적인 성능을 직접적으로 향상시킵니다.
- 주요 초점이 기존 장비 업그레이드라면: 표준 O-링 홈에 사각 씰을 개조할 수 있는 기능은 비용이 많이 드는 수정 없이 상당한 성능 향상을 제공합니다.
- 주요 초점이 공격적인 화학 물질 밀봉이라면: 사각 모양은 TFE 캡슐화의 무결성을 보호하여 프로세스에 필요한 화학적 장벽을 제공합니다.
궁극적으로 사각 단면의 역학을 이해하면 더 탄력적이고 효과적인 밀봉 솔루션을 선택할 수 있습니다.
요약표:
| 장점 | 주요 이점 |
|---|---|
| 최대화된 밀봉 표면 | 불완전한 표면에서 누출에 대한 더 넓고 견고한 장벽을 만듭니다. |
| 압착 요구 사항 감소 | TFE 재킷에 가해지는 기계적 스트레스가 적어 균열 및 콜드 플로우를 방지합니다. |
| 원활한 개조 | 표준 O-링 홈에 드롭인 교체, 장비 수정 불필요. |
| 더 확실한 밀봉 | 까다로운 응용 분야에서 향상된 신뢰성과 더 긴 서비스 수명. |
KINTEK의 정밀 PTFE 부품으로 밀봉 성능을 업그레이드하십시오.
반도체, 의료, 실험실 및 산업 분야에서 귀하의 특정 요구에 맞는 솔루션을 보장하는 사각 단면 TFE 캡슐화 개스킷을 포함한 고성능 씰의 맞춤형 제작에 대한 당사의 전문 지식. 프로토타입부터 대량 주문에 이르기까지 당사는 귀하의 프로세스를 보호하기 위해 정밀도와 신뢰성을 우선시합니다.
지금 KINTEK에 문의하여 맞춤형 PTFE 씰이 귀하의 중요한 밀봉 과제를 어떻게 해결할 수 있는지 논의하십시오.

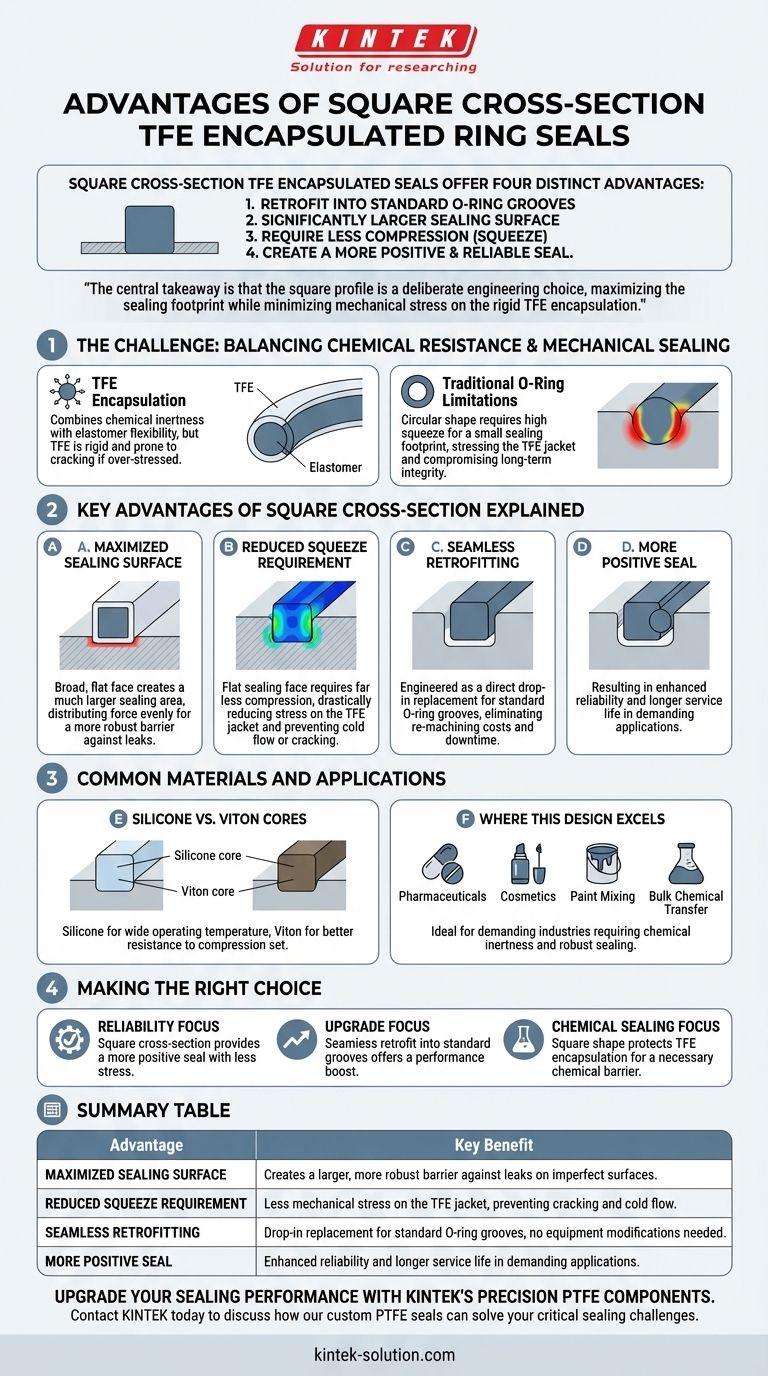

시각적 가이드
