무보강 PTFE 라미네이트의 주요 장점은 섬유 직조 효과로 인한 신호 왜곡을 완전히 제거한다는 것입니다. 표준 라미네이트에서 발견되는 직조 유리 섬유를 제거함으로써 이러한 재료는 완벽하게 균일한 유전 매체를 제공하며, 이는 고급 레이더 시스템과 같은 가장 까다로운 고주파 응용 분야에서 신호 무결성과 위상 정확도를 유지하는 데 중요합니다.
밀리미터파 주파수에서 기존 회로 기판 재료의 유리 직조는 불완전한 유리를 통해 보는 것처럼 신호를 왜곡할 수 있습니다. 무보강 PTFE는 유리를 완전히 제거하여 신호 경로를 가능한 한 순수하게 제공함으로써 이 문제를 해결하지만, 상당한 제조 복잡성이라는 대가가 따릅니다.
핵심 문제: 섬유 직조가 신호를 저하시키는 이유
고주파 전자 장치에서 회로 기판 재료의 일관성은 회로 설계 자체만큼이나 중요합니다. 표준 라미네이트는 구조적 강성을 위해 수지 시스템(PTFE 등) 내에 직조된 유리 섬유를 내장하지만, 이는 숨겨진 문제를 야기합니다.
유전 상수(Dk) 변화 이해하기
유리 섬유와 주변 PTFE 수지는 서로 다른 유전 상수(Dk)를 가집니다. 이는 신호의 관점에서 볼 때 경로가 균일하지 않음을 의미합니다.
트레이스가 보드를 가로질러 실행될 때, 조밀한 유리 매듭 영역과 대부분 수지인 영역 위를 지나갑니다. 이처럼 아래쪽 재료의 지속적인 변화는 국부적인 Dk 변화를 만듭니다.
신호 스큐에 미치는 영향
이러한 Dk 불일치는 신호의 전자기파의 다른 부분이 약간 다른 속도로 이동하게 만듭니다.
차동 쌍에서 두 트레이스가 완벽하게 동기화 상태를 유지해야 할 때, 이 효과는 신호 스큐(signal skew)를 유발합니다. 즉, 하나의 신호가 다른 신호보다 약간 먼저 도착합니다. 이 타이밍 오류는 전체 신호를 왜곡하고 성능을 저하시킵니다.
위상 배열 안테나의 과제
이 문제는 위상 배열 안테나(phased-array antennas)와 같은 시스템에 특히 해롭습니다. 이러한 장치는 레이더 빔을 조향하기 위해 수십 또는 수백 개의 요소 간의 정확한 타이밍과 위상 관계에 의존합니다. 섬유 직조로 인한 스큐는 전체 시스템의 정확도를 방해할 수 있는 위상 오류를 유발합니다.
무보강 PTFE가 해결책을 제공하는 방법
무보강 PTFE 라미네이트는 불일치의 원인인 유리 직조를 제거함으로써 이 근본적인 문제에 접근합니다.
진정한 유전체 균질성 달성
재료는 PTFE로만 구성되며, 특성을 조정하기 위해 세라믹 입자 충전재가 포함되는 경우가 많아 유전체적으로 균질(dielectrically homogeneous)합니다.
Dk 값은 신호 트레이스를 따라 모든 지점에서 일관됩니다. 신호 전파를 방해하는 높은 Dk 또는 낮은 Dk의 "포켓"이 없습니다.
스큐 및 위상 오류 제거
이러한 균일성은 섬유 직조 스큐(fiber weave skew)를 완전히 제거합니다. 신호는 일정하고 예측 가능한 속도로 이동하여 차동 쌍이 동기화 상태를 유지하고 복잡한 회로의 위상 관계가 완벽하게 유지되도록 보장합니다.
이로 인해 무보강 PTFE는 위상 정확도가 가장 높은 우선순위인 응용 분야에 이상적인 기판이 됩니다.
상충 관계 이해: 제조 및 강성
무보강 PTFE의 전기적 완벽성은 상당한 기계적 비용을 수반합니다. 유리 보강재를 제거하면 재료가 가공 전후에 매우 유연하고 치수적으로 불안정해집니다.
유연성의 과제
무보강 PTFE는 매우 부드럽고 보강된 재료의 강성이 부족합니다. 이로 인해 응력이나 변형을 유발하지 않고 가공 중에 취급하기가 어렵습니다.
층간 부정합 위험
다층 회로 기판에서 이러한 강성 부족은 적층 공정 중에 층이 이동하는 결과를 초래할 수 있습니다. 이러한 부정합(misregistration)은 비아 및 패드와 같은 중요한 정렬 기능이 중심에서 벗어나게 만들 수 있습니다.
전문 가공업체의 필요성
이러한 취급 문제는 성공적인 가공을 위해서는 특수 장비와 깊은 공정 전문 지식이 필요함을 의미합니다. 드릴 구멍이나 패드의 정렬 불량은 임피던스 불연속성을 유발하여 반사 손실(return loss)을 유발하고 재료의 전기적 이점을 무효화할 수 있습니다. 이러한 재료는 경험이 풍부한 가공업체에만 맡겨야 합니다.
설계를 위한 올바른 선택
라미네이트를 선택하는 것은 전기적 성능과 제조 용이성 및 비용 사이의 균형을 맞추는 것을 필요로 합니다. 무보강 PTFE는 해당 스펙트럼의 한쪽 끝, 즉 최대 복잡성에 대한 최대 성능을 나타냅니다.
- 궁극적인 위상 정확도가 주요 초점인 경우(예: 고급 밀리미터파 레이더, 테스트/측정 장치): 적합한 가공업체와 협력하는 경우 무보강 PTFE가 탁월한 선택입니다.
- 성능과 제조 용이성의 균형이 주요 초점인 경우: 스큐를 최소화하지만(제거하지는 않음) 극심한 취급 문제를 피하기 위해 직조를 평평하게 하는 확산 유리 보강재(spread-glass reinforcement)가 포함된 라미네이트를 고려하십시오.
- 엄격한 위상 제약 없이 일반적인 고주파 성능이 주요 초점인 경우: 표준 보강 PTFE는 광범위한 응용 분야에 대해 견고하고 비용 효율적인 솔루션을 제공합니다.
올바른 라미네이트를 선택하는 것은 재료의 전기적 순도를 응용 분야의 민감도에 맞추는 것입니다.
요약표:
| 특징 | 장점 | 주요 고려 사항 |
|---|---|---|
| 유리 직조 없음 | 유전 상수(Dk) 변화 및 신호 스큐 제거 | 재료의 유연성으로 인해 전문적인 가공 필요 |
| 유전체 균질성 | 위상 배열 안테나에 대한 완벽한 위상 정확도 보장 | 더 높은 비용과 제조 복잡성 |
| 이상적인 응용 분야 | 고급 레이더, 테스트/측정 장치 | 모든 고주파 설계에 필요하지 않음 |
고주파 설계에서 궁극적인 신호 무결성을 달성할 준비가 되셨습니까?
KINTEK은 가장 까다로운 반도체, 의료 및 실험실 응용 분야를 위한 맞춤형 라미네이트를 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다. 무보강 PTFE와 같은 고급 재료를 취급하는 당사의 전문 지식은 프로토타입부터 대량 생산까지 신호 무결성을 보존하는 최고 수준으로 설계가 제작되도록 보장합니다.
가장 중요한 설계 문제를 해결할 수 있는 맞춤형 PTFE 솔루션에 대해 논의하려면 지금 전문가에게 문의하십시오.

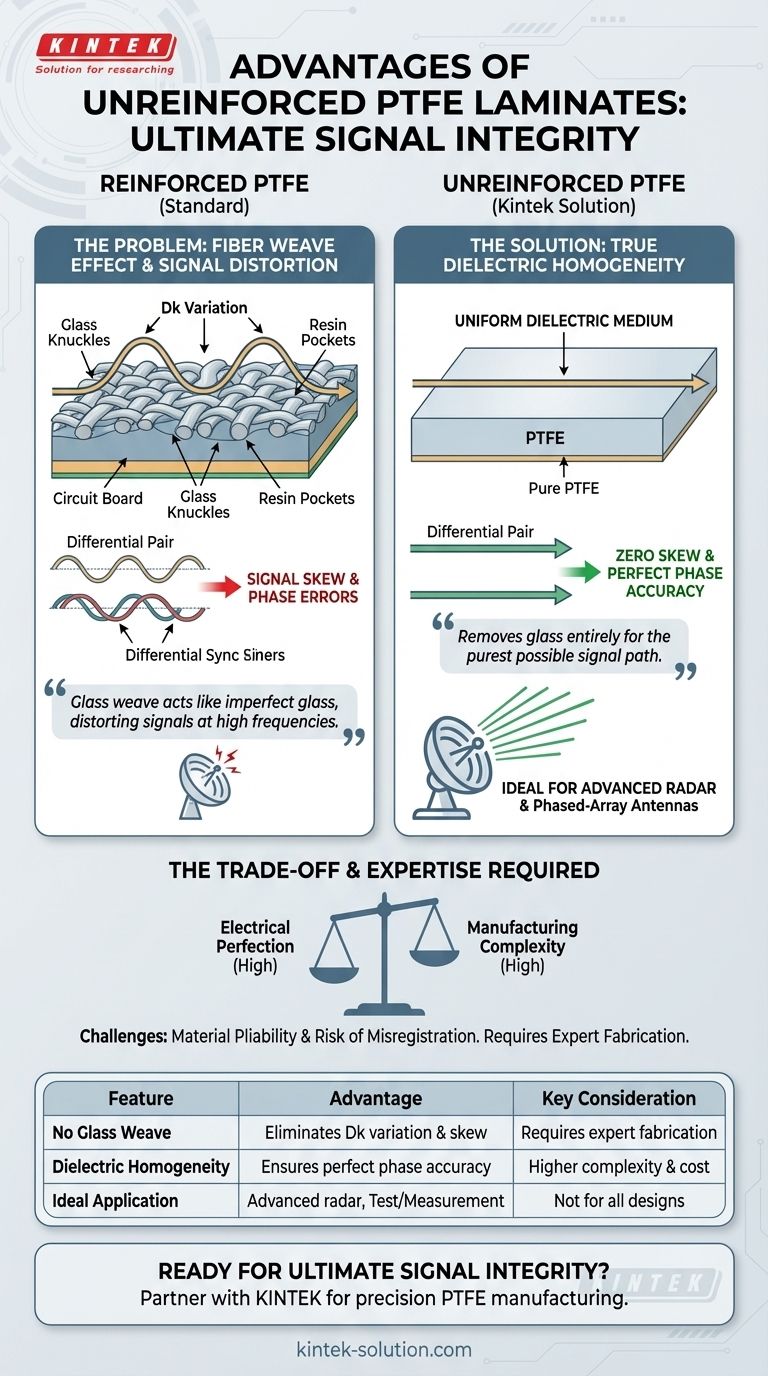

시각적 가이드
