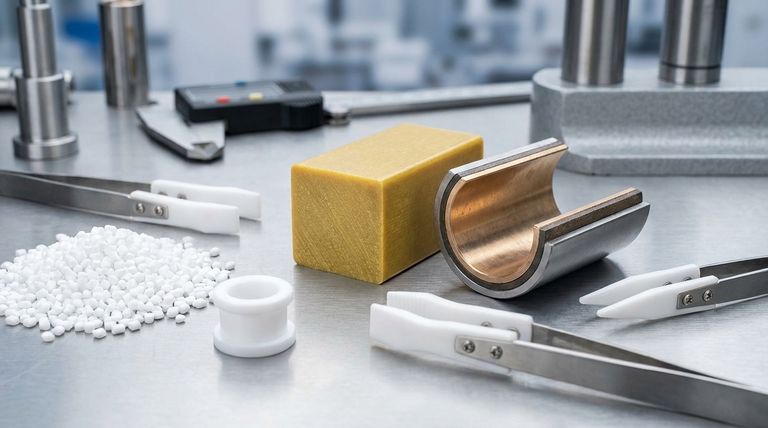

근본적으로 슬라이드 베어링은 엄선된 저마찰 재료로 설계됩니다. 가장 일반적인 옵션에는 PTFE(테플론)와 같은 순수 폴리머, 유리 섬유 강화 PTFE와 같은 복합재, 폴리머와 소결 청동 중간층 및 강철 백킹을 결합한 고급 다층 구조가 포함됩니다. 각 재료는 특정 성능 특성을 위해 선택됩니다.
슬라이드 베어링 재료의 기본 원칙은 특정 하중 및 환경 조건을 견딜 수 있는 저마찰, 자체 윤활 표면을 달성하는 것입니다. 단순한 폴리머와 복잡한 금속 백킹 복합재 사이의 선택은 강도, 열 방산 및 내구성에 대한 애플리케이션의 요구 사항에 전적으로 달려 있습니다.
폴리머의 역할: PTFE(테플론)
폴리테트라플루오로에틸렌, 즉 PTFE는 고유한 분자 특성으로 인해 슬라이드 베어링 기술의 기초 재료입니다. 특유의 흰색으로 쉽게 식별할 수 있습니다.
뛰어난 낮은 마찰
PTFE는 알려진 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이는 움직임에 대한 저항을 최소화하는 매우 매끄러운 표면을 만듭니다.
자체 윤활 특성
이 재료의 특성으로 인해 외부 윤활제 없이도 작동할 수 있습니다. 이는 "들러붙음-미끄러짐(stick-slip)" 현상을 방지하고 완전 정지 상태에서 부드럽고 예측 가능한 움직임을 보장하는 데 중요합니다.
높은 환경 저항성
PTFE는 풍화 및 광범위한 화학 물질에 대한 내성이 뛰어납니다. 또한 우수한 열 및 전기 절연체 역할을 하며 광범위한 온도 범위에서 열화 없이 견딜 수 있습니다.
복합재를 통한 강도 향상
순수 PTFE는 우수한 저마찰 특성을 제공하지만 높은 하중 응용 분야에 필요한 기계적 강도가 부족합니다. 이러한 한계는 복합 재료를 생성하여 극복됩니다.
보강의 필요성
내하중 능력과 내마모성을 개선하기 위해 PTFE는 종종 보강재와 혼합됩니다.
유리 섬유 골재
일반적인 해결책은 PTFE에 유리 섬유 골재를 추가하는 것입니다. 종종 금색을 띠는 이 복합 재료는 낮은 마찰 이점을 많이 유지하면서 베어링의 구조적 무결성을 크게 향상시킵니다.
까다로운 응용 분야를 위한 다층 베어링
가장 까다로운 산업 응용 분야의 경우 슬라이드 베어링은 여러 개의 특수 층을 결합하여 구성됩니다.
목적에 맞게 제작된 구조
이러한 고급 베어링의 각 층은 뚜렷하고 중요한 기능을 수행하며 함께 작동하여 높은 하중을 처리하고 열을 발산합니다.
폴리머 슬라이딩 층
상단 층은 움직이는 부분과 직접 접촉하는 납이 없는 폴리머 섬유 혼합물입니다. 이 층은 작동 중에 자체 윤활막을 생성하도록 설계되었습니다.
소결 청동 중간층
폴리머 아래에는 소결 청동 분말 층이 있습니다. 다공성 구조는 상단 층을 고정하는 데 도움이 되며 우수한 열전도율을 제공하여 슬라이딩 표면에서 열을 멀리 끌어냅니다.
강철 백킹
베어링의 기초는 강철 백킹입니다. 이는 상당한 정적 및 동적 하중을 처리하는 데 필요한 높은 기계적 강도와 구조적 지지력을 제공합니다.
보호 도금
외부는 종종 구리 또는 주석 도금으로 마감됩니다. 이 최종 층은 단 하나의 주요 목적을 수행합니다. 전체 베어링 어셈블리에 대한 강력한 부식 방지 기능을 제공하는 것입니다.
상충 관계 이해
올바른 재료를 선택하는 것은 상충되는 요구 사항의 균형을 맞추는 문제입니다. 단일 재료가 모든 상황에 완벽한 것은 아닙니다.
순수 PTFE: 단순성 대 강도
순수 PTFE는 가장 낮은 마찰과 최고의 내화학성을 제공합니다. 그러나 하중 용량이 제한적이며 지속적인 압력 하에서 변형될 수 있습니다.
유리 충전 PTFE: 균형 잡힌 접근 방식
이 복합재는 강도와 내마모성을 향상시켜 중간 정도의 하중에 적합합니다. 단점은 순수 재료에 비해 마찰 계수가 약간 더 높다는 것입니다.
금속 백킹 복합재: 내구성과 복잡성
이러한 베어링은 가장 높은 하중 용량과 우수한 열 방산을 제공합니다. 이들은 더 복잡하고 비용이 많이 들며, 그 성능은 결합된 모든 층의 무결성에 달려 있습니다.
귀하의 응용 분야에 적합한 재료 선택
최종 선택은 프로젝트의 특정 요구 사항에 따라 결정되어야 합니다.
- 최소한의 마찰과 화학적 불활성이 주요 초점인 경우: 순수 PTFE는 실험실 장비 또는 식품 가공과 같은 저부하 환경에서 이상적인 선택입니다.
- 낮은 마찰과 중간 정도의 하중 용량의 균형이 필요한 경우: 유리 섬유 강화 PTFE 복합재는 밸브 시트 또는 씰과 같은 응용 분야에 필요한 구조적 무결성을 제공합니다.
- 응용 분야에 높은 하중이 포함되고 열 방산이 필요한 경우: 다층, 금속 백킹 베어링은 자동차 또는 산업 기계에서 일반적인 우수한 기계적 강도와 열전도율을 위해 필요합니다.
궁극적으로 이러한 재료 특성을 이해하면 단순한 구성 요소가 아니라 특정 엔지니어링 과제에 맞게 조정된 솔루션인 슬라이드 베어링을 선택할 수 있습니다.
요약표:
| 재료 유형 | 주요 특성 | 이상적인 용도 |
|---|---|---|
| 순수 PTFE(테플론) | 가장 낮은 마찰, 자체 윤활, 높은 내화학성 | 저부하 응용 분야, 실험실 장비, 식품 가공 |
| 유리 충전 PTFE 복합재 | 향상된 강도 및 내마모성, 우수한 저마찰 특성 | 중간 하중, 밸브 시트, 씰 |
| 다층(폴리머/청동/강철) | 가장 높은 하중 용량, 우수한 열 방산, 뛰어난 내구성 | 고부하 산업 및 자동차 기계 |
베어링을 위한 고성능 PTFE 부품이 필요하십니까?
올바른 슬라이드 베어링 재료를 선택하는 것은 응용 분야의 성능과 수명에 매우 중요합니다. KINTEK은 고품질 슬라이드 베어링의 기본이 되는 씰, 라이너 및 맞춤형 실험실 기구를 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다.
당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 다음을 제공합니다.
- 맞춤 제작: 프로토타입부터 대량 주문까지.
- 재료 전문 지식: 낮은 마찰, 강도 및 환경 저항을 위한 최적의 성능 보장.
- 정밀 생산: 설계에서 요구하는 품질과 신뢰성 보장.
귀하의 혁신을 지원하는 PTFE 솔루션을 제공해 드리겠습니다. 프로젝트 요구 사항에 대해 논의하려면 지금 전문가에게 문의하십시오!

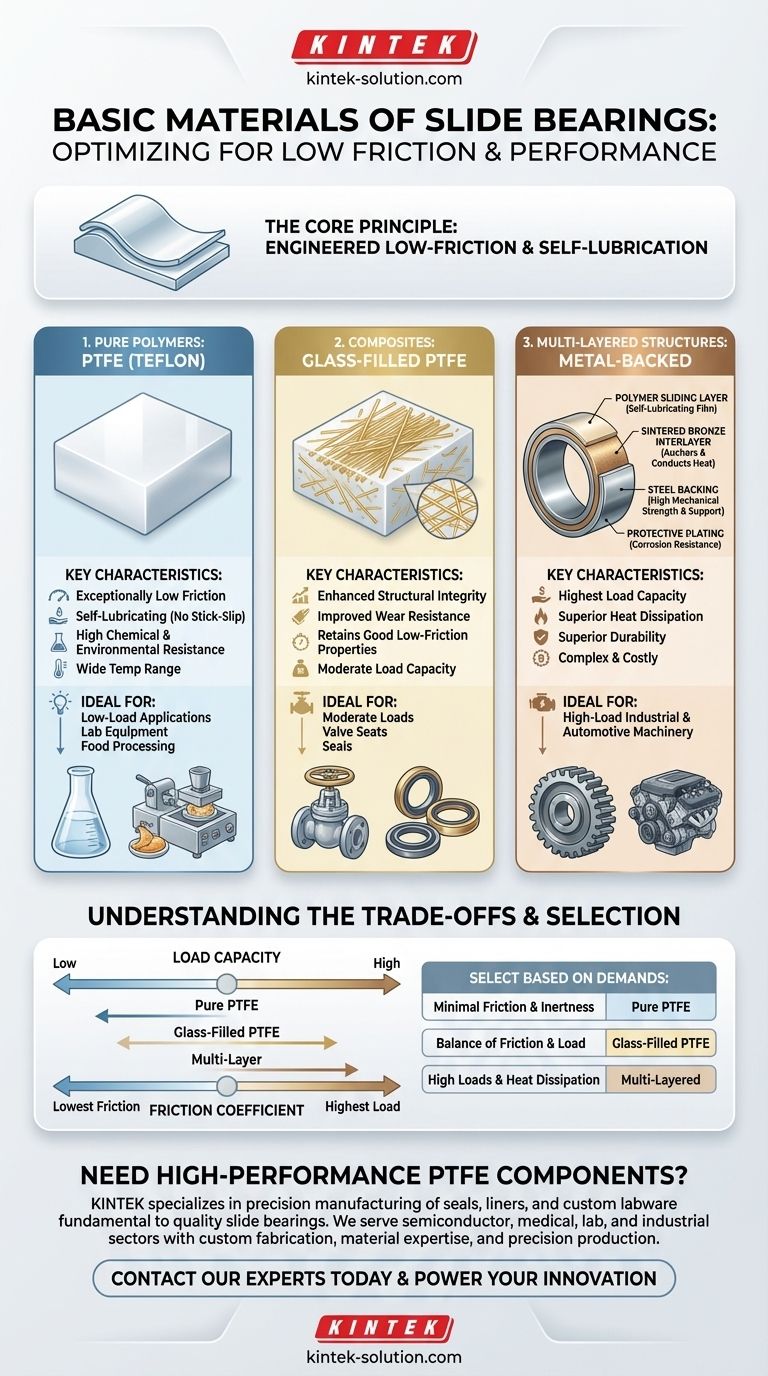

시각적 가이드
