본질적으로 PTFE 백업 링은 한 가지 주요 기능을 수행합니다. 바로 고압 응용 분야에서 O-링과 같은 부드러운 탄성체 씰의 압출 및 파손을 방지하는 것입니다. 이는 O-링이 밀려 들어갈 수 있는 간극을 차단하는 강력한 지지 장벽 역할을 합니다. 이러한 기본 이점은 PTFE의 고유한 재료 특성, 즉 뛰어난 내화학성, 매우 넓은 온도 범위 및 매우 낮은 마찰 계수와 같은 특성으로 인해 증폭됩니다.
PTFE 백업 링의 본질적인 이점은 고압 하에서 씰 파손을 방지하기 위한 구조적 지지력을 제공하는 능력입니다. 그러나 그 진정한 가치는 내화학성, 열 안정성 및 저마찰 특성이 다른 재료가 해결할 수 없는 문제를 해결하는 까다로운 응용 분야에서 실현됩니다.
주요 역할: 압출 파손 방지
압력이 가해질 때 단순한 O-링은 매우 효과적인 씰입니다. 그러나 압력이 증가하면 역학이 바뀌면서 기계적 파손의 상당한 위험이 발생합니다.
압출 틈새 문제
모든 씰링 응용 분야에는 맞닿는 부품 사이에 간극(clearance gap) 또는 압출 틈새(extrusion gap)라고 하는 작고 필수적인 공간이 있습니다. 시스템 압력이 너무 높아지면 부드러운 O-링 재료가 이 틈새로 밀려 들어갈 수 있습니다.
압출(extrusion)이라고 하는 이 과정은 씰을 "뜯어내어" 빠른 마모, 누출 및 최종적인 시스템 고장으로 이어집니다.

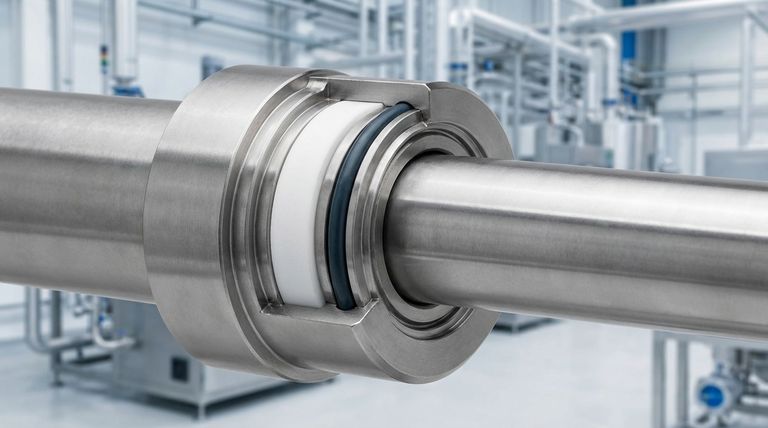

백업 링이 지지력을 제공하는 방법
백업 링은 O-링 바로 옆, 글랜드의 저압 쪽에 설치되는 얇고 단단한 링입니다. 이는 O-링 자체보다 더 단단하도록 설계되었습니다.
백업 링은 간극을 물리적으로 차단함으로써 O-링이 제 위치에서 밀려나지 않도록 막아주는 단단한 표면을 제공합니다. 이를 통해 O-링은 압력으로 인해 파손될 수 있는 상황에서도 적절한 모양과 씰링력을 유지할 수 있습니다.
PTFE의 고유한 재료적 이점
백업 링에 사용할 수 있는 재료는 많지만, 폴리테트라플루오로에틸렌(PTFE)은 고성능 및 화학적으로 공격적인 환경에 고유하게 적합한 특성의 조합을 제공합니다.
뛰어난 내화학성
PTFE는 화학적 안정성으로 유명하며 거의 모든 산업용 화학 물질, 산 및 알칼리에 대해 불활성 상태를 유지합니다. 이는 부식성 매체가 존재하는 화학 처리, 파이프라인 및 밸브에 사용되는 장비에 대한 기본 선택입니다.
매우 넓은 작동 온도 범위
PTFE는 -200°C에서 260°C(-328°F에서 500°F)에 이르는 광범위한 온도 스펙트럼에서 무결성을 유지합니다. 이는 극저온 응용 분야부터 고온 산업 공정에 이르기까지 모든 것에 적합합니다.
우수한 저마찰 성능
극도로 낮은 마찰 계수를 가진 PTFE 백업 링은 피스톤 및 로드와 같은 움직이는 부품이 관련된 동적 응용 분야에 이상적입니다. 이 특성은 마모를 줄이고, 열 발생을 최소화하며, 시스템의 전반적인 효율성을 향상시킵니다.
논스틱 표면 특성
거의 어떤 물질도 PTFE 표면에 달라붙지 않습니다. 이러한 논스틱 특성은 식품, 음료 및 제약 산업과 같이 잔류물 축적이나 오염을 피해야 하는 응용 분야에서 매우 중요합니다.
일반적인 유형 및 용도
PTFE 백업 링은 만능 해결책이 아닙니다. 다양한 설계는 특정 설치 및 작동 요구 사항에 맞게 최적화되어 있습니다.
쉬운 유지보수를 위한 분할형(경사 절단) 링
이 링은 한 지점에서 절단되며, 일반적으로 각도(경사 절단)로 절단됩니다. 이 간단한 설계 특징 덕분에 링을 약간 늘리거나 비틀어서 시스템을 완전히 분해하지 않고도 샤프트 위나 글랜드 안으로 쉽게 설치할 수 있습니다.
이는 다운타임을 최소화하는 것이 중요한 현장 수리 및 정기 유지보수에 분할형 링을 매우 실용적으로 만듭니다.
동적 응용 분야를 위한 나선형 링
나선형 백업 링은 연속적인 PTFE 재료 코일로 형성됩니다. 이 헬리컬 구조는 균일한 압력 분포를 제공하고, 특히 측면 움직임이 있는 동적 씰링 응용 분야에서 링이 맞닿는 표면에 더 잘 유연하게 적응하도록 합니다.
상충 관계 이해
PTFE는 매우 효과적이지만 한계가 없는 것은 아닙니다. 이러한 한계를 이해하는 것이 올바른 응용 분야를 선택하는 데 중요합니다.
크리프 또는 "콜드 플로우"
지속적인 하중 하에서 PTFE는 크리프(creep), 즉 느리고 영구적인 변형에 취약할 수 있습니다. 매우 높고 장기간의 압력이 가해지는 정적 씰링 응용 분야에서는 글랜드 설계 시 이를 고려해야 합니다.
낮은 기계적 강도
PEEK나 금속과 같은 단단한 플라스틱에 비해 PTFE는 비교적 부드러운 재료입니다. 이는 구조적 하중 지지 부품으로 사용하도록 의도되지 않았으며, 탄성체 씰을 지지하기 위해 지정된 압력 범위 내에서 사용하는 것이 가장 좋습니다.
열팽창
PTFE는 대부분의 금속보다 열팽창 계수가 높습니다. 엔지니어는 전체 예상 작동 온도 범위에서 간극이 허용 오차 내에 유지되도록 하드웨어 설계 시 이를 고려해야 합니다.
응용 분야에 맞는 올바른 선택
올바른 백업 링을 선택하는 것은 시스템의 작동 요구 사항에 전적으로 달려 있습니다.
- 표준 유압 시스템에서 압출 방지가 주요 초점인 경우: 표준, 단단한 PTFE 백업 링은 우수하고 안정적인 성능을 제공합니다.
- 화학적으로 공격적인 환경에서 작동하는 것이 주요 초점인 경우: PTFE의 거의 보편적인 내화학성은 확실한 선택입니다.
- 동적 씰의 마찰 및 마모 감소가 주요 초점인 경우: PTFE의 낮은 마찰 계수는 움직이는 부품의 수명을 연장하는 핵심 이점입니다.
- 쉬운 설치 및 현장 유지보수가 주요 초점인 경우: 분할형(경사 절단) PTFE 링은 다운타임을 최소화하기 위한 이상적인 설계입니다.
이러한 핵심 이점과 상충 관계를 이해함으로써 가장 중요한 씰링 시스템의 안정성과 수명을 향상시키기 위해 PTFE 백업 링을 자신 있게 지정할 수 있습니다.
요약표:
| 이점 | 주요 특징 | 이상적인 용도 |
|---|---|---|
| 압출 방지 | 고압 하에서 O-링 파손을 막기 위해 간극 차단 | 유압 시스템, 고압 밸브 |
| 내화학성 | 산, 알칼리 및 산업용 화학 물질에 불활성 | 화학 처리, 파이프라인, 부식성 환경 |
| 넓은 온도 범위 | -200°C에서 260°C(-328°F에서 500°F)에서 작동 | 극저온에서 고온 응용 분야 |
| 낮은 마찰 | 동적 시스템의 마모 및 열 감소 | 피스톤, 로드, 움직이는 부품 |
| 논스틱 표면 | 잔류물 축적 및 오염 방지 | 식품, 음료, 제약 산업 |
가장 까다로운 씰링 문제 해결 준비가 되셨습니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 백업 링, 씰, 라이너 및 실험 기구를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든, 당사의 전문 지식은 까다로운 환경에서 안정적인 성능을 보장합니다. KINTEK 솔루션으로 시스템의 안정성을 높이려면 지금 문의하여 특정 요구 사항에 대해 논의하십시오!

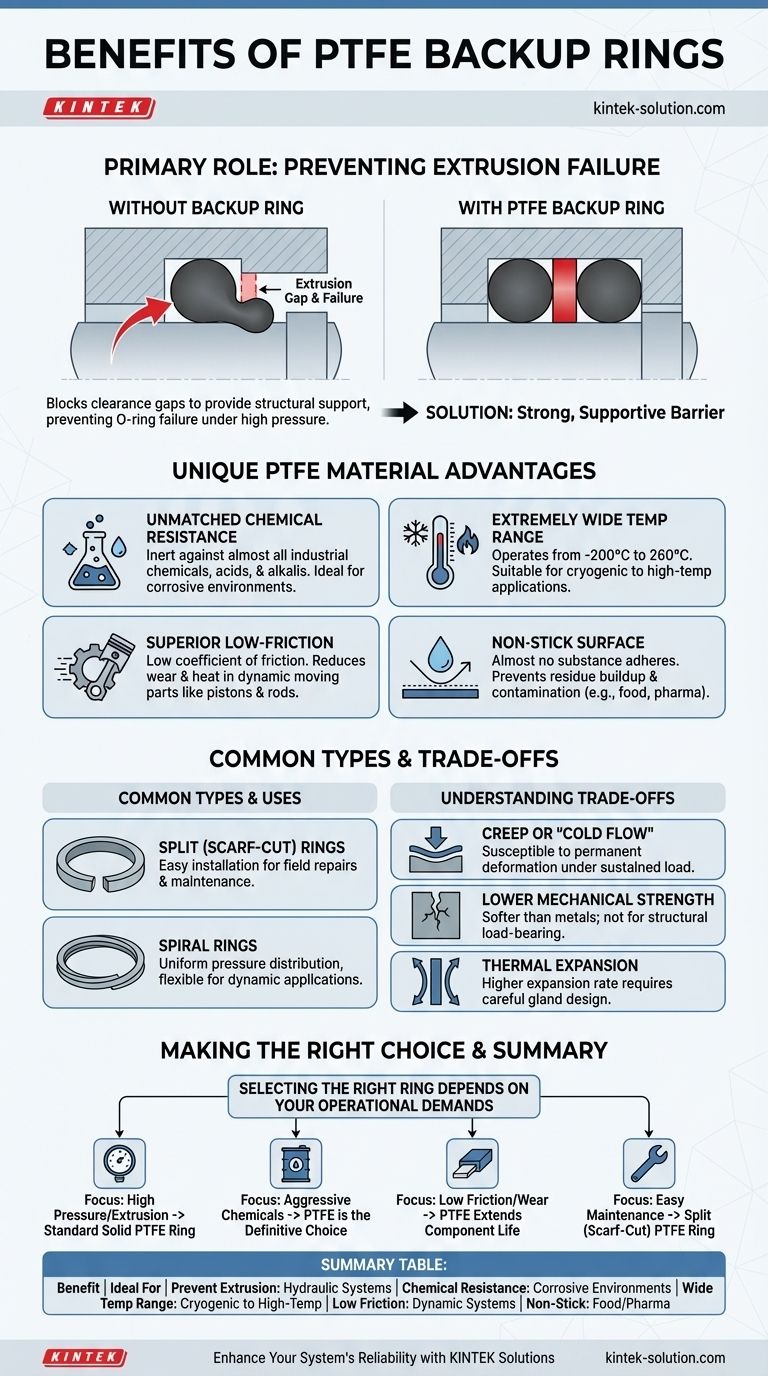

시각적 가이드
