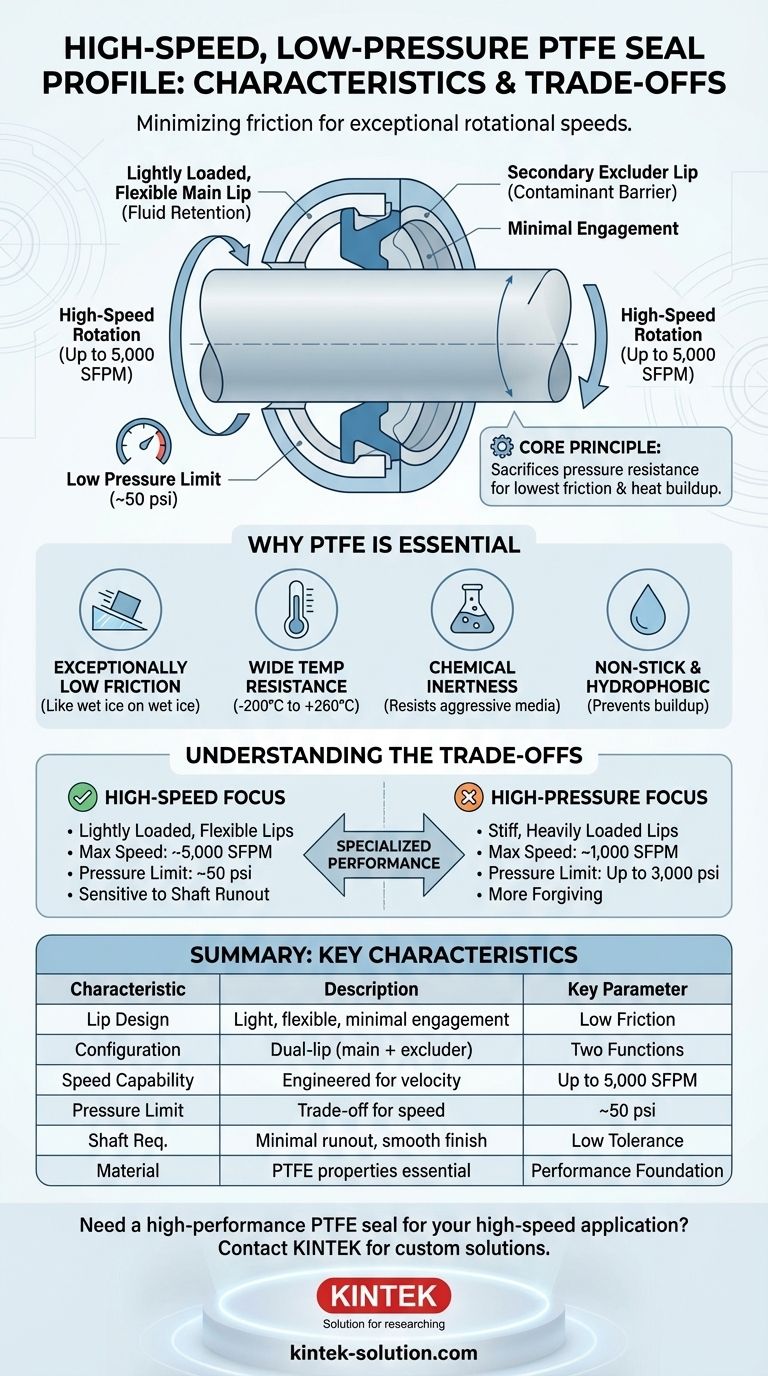

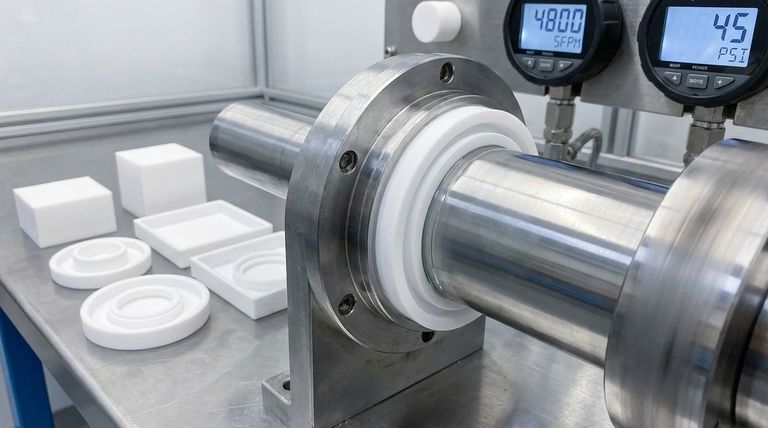

고속, 저압 Ptfe 씰 프로파일의 특징은 무엇입니까? 5,000 Sfpm에서 성능 극대화

본질적으로, 고속, 저압 PTFE 씰 프로파일은 가볍게 부하되고 매우 유연한 가공된 립으로 정의됩니다. 이 설계는 회전축과의 물리적 맞물림을 최소화하여 마찰과 열을 줄이고, 압력 처리 능력은 희생하면서도 뛰어난 회전 속도를 가능하게 합니다.

이 씰 설계의 기본 원칙은 상충 관계입니다. 즉, 고속에서 성능의 주요 장애물인 마찰을 최소화하기 위해 압력 저항성을 희생하는 것입니다.

고속 프로파일의 해체

이 씰이 어떻게 작동하는지 이해하려면 주요 설계 특성과 효과적으로 작동하기 위해 필요한 환경을 검토해야 합니다.

가볍게 부하된 유연한 립

가장 큰 특징은 축에 대한 최소한의 맞물림과 가벼운 접촉력을 가진 립 설계입니다. 이는 고속 씰링의 두 가지 주요 적, 즉 마찰과 그로 인한 열 축적을 줄이기 위한 의도적인 전략입니다.

더 견고한 씰 프로파일과 달리, 이 설계는 접촉 유지를 위해 무거운 스프링 부하에 의존하지 않습니다.

듀얼 립 설계

대부분의 프로파일은 두 가지 기능을 위해 두 개의 립을 통합합니다. 주 메인 립은 유체 유지를 제공하는 반면, 보조 배제 립은 외부 오염 물질(먼지 및 이물질)이 씰링 표면에 도달하는 것을 방지하기 위해 바깥쪽을 향하고 있습니다.

주요 작동 매개변수

이 특정 프로파일은 매우 특정한 작동 범위에 맞게 설계되었습니다. 분당 5,000 표면 피트(SFPM)까지의 회전 속도에서 탁월합니다.

그러나 압력 처리 능력은 약 50 psi로 제한됩니다. 이는 가볍게 부하된 립 설계의 직접적인 결과입니다.

엄격한 샤프트 요구 사항

씰의 효율성은 샤프트 상태에 매우 의존적입니다. 최소한의 샤프트 런아웃(흔들림)과 매끄러운 표면 마감이 필요합니다. 유연하고 가볍게 부하된 립은 상당한 샤프트 불일치를 보상할 수 없으며 동적 런아웃이 너무 높으면 누출이 발생합니다.

고속, 저압 PTFE 씰 프로파일의 특징은 무엇입니까? 5,000 SFPM에서 성능 극대화

PTFE가 재료로 선택된 이유

폴리테트라플루오로에틸렌(PTFE)의 특정 특성은 유익할 뿐만 아니라 이 씰 설계를 실현 가능하게 만드는 데 필수적입니다. 이 재료의 고유한 특성은 고속 성능을 직접적으로 가능하게 합니다.

극도로 낮은 마찰

PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지며, 종종 젖은 얼음 위의 젖은 얼음과 비교됩니다. 이 고유한 미끄러움은 수천 SFPM에서 열 발생을 최소화하는 기초가 되므로 가장 중요한 속성입니다.

넓은 온도 저항성

낮은 마찰 설계라 할지라도 고속에서는 어느 정도의 열이 발생합니다. PTFE의 우수한 열 안정성(작동 범위는 +260°C(500°F)까지)은 재료 열화를 방지하는 중요한 안전 여유를 제공합니다.

화학적 불활성

PTFE는 사실상 불활성이며 거의 모든 산업용 화학 물질, 산 및 용제에 내성이 있습니다. 이를 통해 공격적인 매체가 있는 응용 분야에서 전통적인 엘라스토머 씰이 빠르게 고장나는 경우에도 씰을 사용할 수 있습니다.

논스틱 및 소수성 특성

재료의 논스틱 및 발수(소수성) 특성은 밀봉된 매체가 립에 달라붙는 것을 방지하는 데 도움이 됩니다. 이는 깨끗하고 일관된 씰링 지점을 보장하고 성능을 저해할 수 있는 축적을 방지합니다.

상충 관계 이해

이 씰 프로파일을 선택하는 것은 특정 제한 사항을 수용하는 것을 포함합니다. 속도에 대한 전문화는 다른 영역에서의 다재다능함을 희생합니다.

심각하게 제한된 압력 능력

가장 중요한 상충 관계는 압력입니다. 고속을 허용하는 설계는 정확히 고압 응용 분야에 부적합하게 만드는 요인입니다. 대조적으로, 고압 PTFE 씰 프로파일은 훨씬 더 단단하고 더 무겁게 부하된 립을 가지며 더 느린 속도(약 1,000 SFPM)로 제한되지만 3,000 psi까지의 압력을 처리할 수 있습니다.

샤프트 상태에 대한 민감도

이 씰은 고압 대응품보다 덜 관대합니다. 상당한 샤프트 런아웃, 진동 또는 표면 불일치는 씰링 립의 섬세한 접촉을 쉽게 깨뜨려 즉각적인 누출로 이어질 수 있습니다.

응용 분야에 맞는 올바른 선택

올바른 씰 프로파일을 선택하려면 주요 작동 요구 사항을 명확하게 이해해야 합니다.

회전 속도 극대화가 주요 초점인 경우: 이 저압, 가볍게 부하된 프로파일은 귀하의 목표를 위해 특별히 설계되었습니다.
고압 유지가 주요 초점인 경우: 더 견고하고 무겁게 부하된 립 설계를 가진 고압 씰 프로파일을 사용해야 하며 더 낮은 속도 제한을 수용해야 합니다.
화학적 호환성이 주요 초점인 경우: PTFE는 훌륭한 재료 선택이지만, 속도 및 압력 요구 사항에 맞는 특정 프로파일을 선택해야 합니다.

궁극적으로 고속, 저압 PTFE 씰은 속도가 가장 중요한 과제인 응용 분야를 위해 정교하게 설계된 특수 구성 요소입니다.

요약표:

특징	설명	주요 매개변수
립 설계	최소한의 마찰 및 열 발생을 위한 가볍게 부하되고 유연한 립.	최소한의 맞물림
립 구성	듀얼 립 설계: 유체 유지를 위한 메인 립, 이물질 보호를 위한 배제 립.	두 가지 뚜렷한 기능
속도 능력	극도로 높은 회전 속도를 위해 설계됨.	최대 5,000 SFPM
압력 한계	속도를 위해 압력 저항성을 희생함.	약 50 psi
샤프트 요구 사항	효과적인 씰링을 위해 최소한의 런아웃과 매끄러운 표면 마감이 필요함.	불일치에 대한 낮은 허용 오차
재료 이점	PTFE는 낮은 마찰, 높은 온도 저항성, 화학적 불활성을 제공함.	성능에 필수적
