요약하자면, PTFE 부싱의 가장 일반적인 형태는 원통형과 플랜지형입니다. 이 두 가지 설계는 대부분의 산업 응용 분야를 다루며, 매우 특수하거나 고유한 장비 요구 사항을 위해 맞춤형 형태가 제조됩니다.
PTFE 부싱의 형태는 기계적 기능에 의해 결정됩니다. 원통형 부싱은 샤프트에 수직인 부하(레이디얼 부하)를 처리하는 반면, 플랜지형 부싱은 레이디얼 부하와 샤프트 축을 따라 작용하는 추력(축 방향 부하)을 모두 처리합니다.
부싱에 PTFE를 사용하는 이유
형태를 선택하기 전에, 이러한 부품에 폴리테트라플루오로에틸렌(PTFE)이 선택되는 이유를 이해하는 것이 중요합니다. PTFE의 고유한 재료 특성은 다른 재료가 실패할 수 있는 특정하고 까다로운 환경에서 이상적인 선택이 되게 합니다.
비교할 수 없는 낮은 마찰력
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이는 자체 윤활 표면을 만들어 마모를 줄이고 많은 응용 분야에서 외부 윤활제의 필요성을 없애줍니다.
뛰어난 내화학성 및 내열성
이 재료는 거의 불활성이며 부식성 화학 물질에 대한 탁월한 저항성을 제공합니다. 약 347°C(657°F)의 높은 녹는점과 저온에서의 유연성을 통해 광범위한 작동 범위에서 무결성을 유지합니다.
우수한 전기 절연성
PTFE는 뛰어난 전기 절연체입니다. 이 특성은 부품 간의 전기적 아크 또는 전도성을 방지하는 것이 주요 안전 및 작동 요구 사항인 응용 분야에서 중요합니다.

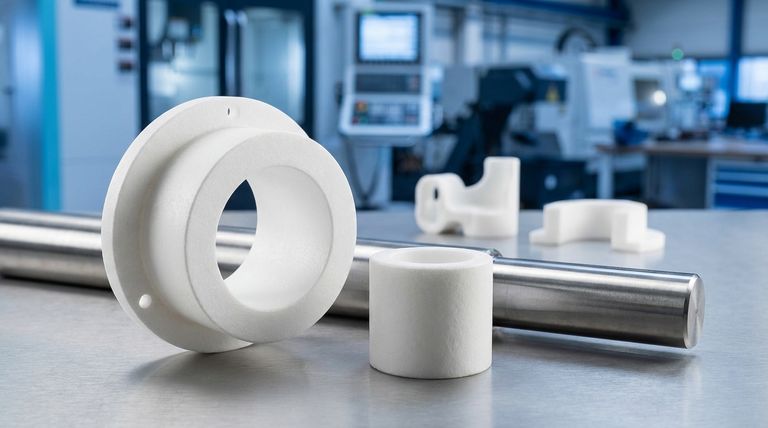

주요 형태와 기능
PTFE 부싱의 기하학적 구조는 임의적이지 않습니다. 이는 부싱이 처리하도록 설계된 힘과 직접적으로 관련이 있습니다.
원통형 부싱 (슬리브 베어링)
원통형 부싱은 단순한 슬리브입니다. 주요 기능은 회전하거나 미끄러지는 샤프트의 베어링 표면 역할을 하여 레이디얼 부하—샤프트 길이에 수직으로 작용하는 힘—를 지지하는 것입니다.
플랜지형 부싱
플랜지형 부싱은 한쪽 끝에 림 또는 "플랜지"가 있는 실린더입니다. 이 플랜지는 추력 표면을 제공하여 부싱이 축 방향 부하—샤프트 축에 평행하게 작용하는 힘—를 처리할 수 있도록 합니다. 이 설계는 샤프트를 따라 선형 움직이는 것을 방지합니다.
맞춤형 형태
표준이 아닌 응용 분야의 경우 PTFE 부싱을 맞춤형 형태로 가공할 수 있습니다. 이는 고유한 하우징 형상에 맞추거나 표준 형태가 수용할 수 없는 복잡한 복합 부하 시나리오를 처리하도록 설계됩니다.
상충 관계 및 재료 변형 이해
표준 PTFE는 매우 효과적이지만 한계가 있습니다. 이러한 상충 관계를 이해하는 것이 부싱에 적합한 재료 구성을 선택하는 열쇠입니다.
"크리프(Creep)" 문제
순수 PTFE는 유연하지만 지속적인 부하 하에서 느리고 영구적인 변형인 "크리프"가 발생하기 쉽습니다. 이는 치수 안정성이 중요한 고부하 응용 분야에서 상당한 문제가 될 수 있습니다.
필러(예: 유리)의 역할
크리프를 상쇄하고 기계적 특성을 향상시키기 위해 PTFE는 종종 필러와 혼합됩니다. 유리 충전 PTFE 부싱은 기계적 강도, 크리프 저항성 및 치수 안정성을 크게 향상시킵니다. 이로 인해 고부하 응용 분야 또는 더 엄격한 공차에 훨씬 더 적합합니다.
재료 동등물
Rulon과 같은 재료와 동등한 특정 제형을 접할 수 있습니다. 이는 식품 가공을 위한 FDA 준수와 같이 특정 산업 표준을 충족하거나 특정 마모 특성을 최적화하기 위해 설계된 특수 혼합물입니다.
응용 분야에 맞는 올바른 선택
최종 선택은 프로젝트의 기계적 및 환경적 요구 사항에 전적으로 달려 있습니다.
- 단순한 회전 샤프트 지지가 주된 관심사인 경우: 표준 원통형 PTFE 부싱이 가장 직접적이고 효과적인 해결책입니다.
- 축 방향 추력 관리 또는 샤프트 위치 파악이 주된 관심사인 경우: 샤프트 축을 따라 작용하는 힘을 처리하기 위해 플랜지형 PTFE 부싱이 필수적인 선택입니다.
- 고부하 하에서 강도와 안정성이 주된 관심사인 경우: 유리 충전 PTFE 부싱은 필요한 크리프 및 변형 저항성을 제공할 것입니다.
궁극적으로 올바른 PTFE 부싱을 선택하려면 구성 요소의 형태와 재료 구성을 응용 분야의 특정 힘 및 조건과 일치시켜야 합니다.
요약표:
| 형태 | 주요 기능 | 핵심 특징 | 이상적인 용도 |
|---|---|---|---|
| 원통형 | 레이디얼 부하 지지 (샤프트에 수직) | 단순한 슬리브 설계 | 단순한 회전/미끄러지는 샤프트 |
| 플랜지형 | 레이디얼 부하 및 축 방향 부하 지지 (샤프트 축을 따라) | 추력 표면을 위한 림/플랜지 | 샤프트 위치 파악 및 축 방향 힘 관리가 필요한 응용 분야 |
| 맞춤형 | 복잡하거나 결합된 부하 처리 | 고유 사양에 맞게 가공됨 | 표준이 아닌 하우징 형상 또는 특정 부하 시나리오 |
고성능 PTFE 부싱 솔루션이 필요하신가요?
귀하의 응용 분야가 표준 원통형 또는 플랜지형 PTFE 부싱을 필요로 하든, 고유한 부하를 위한 맞춤 가공 형태를 필요로 하든, KINTEK은 제공할 전문 지식을 보유하고 있습니다.
당사가 제공하는 사항:
- 정밀 제조: 반도체, 의료, 실험실 및 산업 분야를 위한 PTFE 구성 요소(씰, 라이너, 실험실 용품 및 부싱)의 전문적인 제작.
- 재료 전문 지식: 비교할 수 없는 내화학성을 위한 순수 PTFE부터 고부하 하에서 우수한 강도와 크리프 저항성을 위한 유리 충전 PTFE까지.
- 맞춤형 제작: 정확한 사양 및 성능 요구 사항을 충족하기 위한 프로토타이핑부터 대량 생산까지의 전체 지원.
귀하의 프로젝트의 기계적 및 환경적 요구 사항에 맞는 완벽한 PTFE 부싱을 선택하도록 도와드리겠습니다.
귀하의 요구 사항에 대해 논의하려면 지금 KINTEK에 문의하십시오!

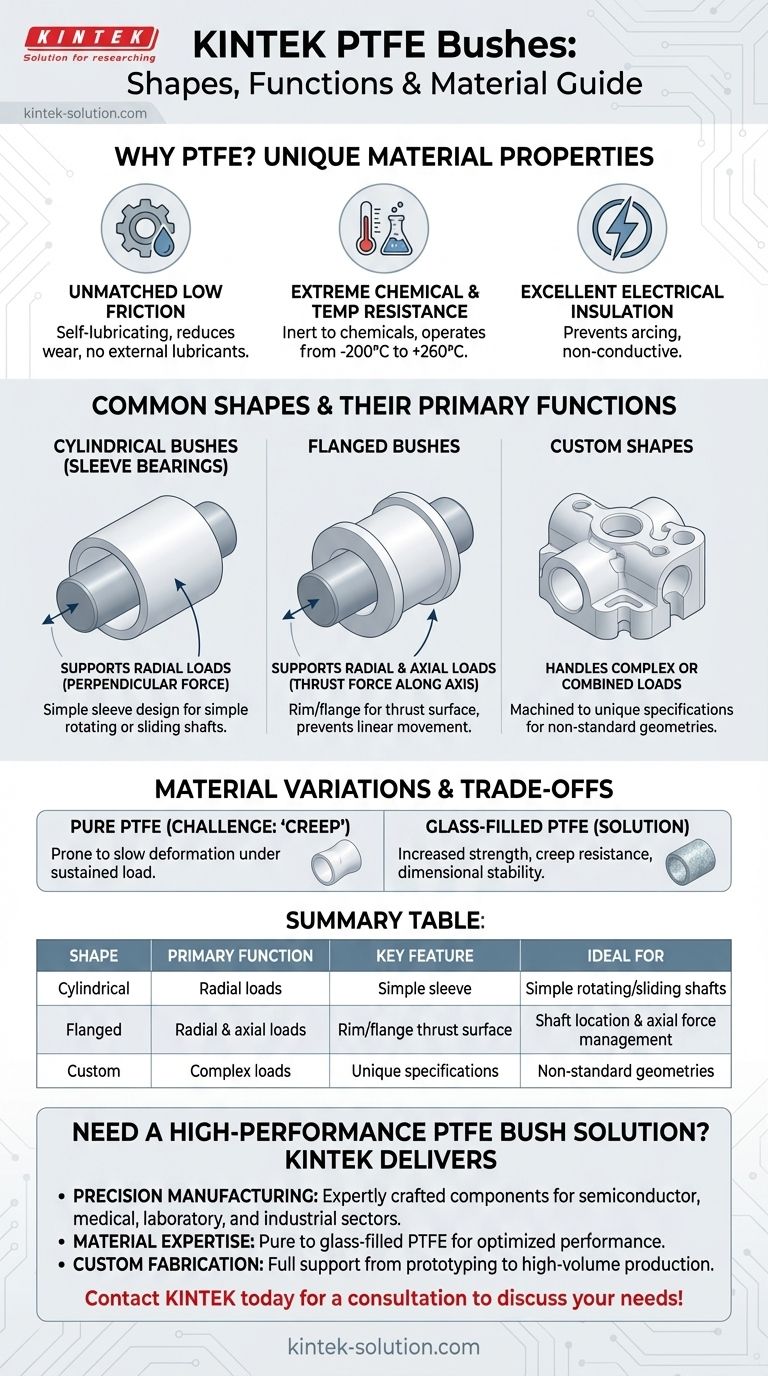

시각적 가이드
