핵심적으로, TFE 캡슐형 개스킷은 탄력 있는 내부 재료, 일반적으로 실리콘 또는 바이톤으로 만들어진 복합 밀봉재이며, 이는 FEP와 같은 불소수지 박막 보호 쉘로 완전히 둘러싸여 있습니다. 이 설계는 외부 쉘의 우수한 내화학성과 엘라스토머 코어의 뛰어난 복원력 및 밀봉력을 결합합니다. 주로 화학 처리, 식품 및 음료 생산, 제약 제조와 같이 화학적 순도와 신뢰할 수 있는 밀봉이 중요한 응용 분야에 사용됩니다.
TFE 캡슐형 개스킷의 근본적인 장점은 고체 PTFE의 화학적 불활성을 제공하면서도 그 주요 단점인 낮은 복원력과 크리프 경향을 극복할 수 있다는 것입니다. 이는 유연한 엘라스토머 코어를 사용하여 일정하고 신뢰할 수 있는 밀봉 압력을 유지함으로써 달성됩니다.

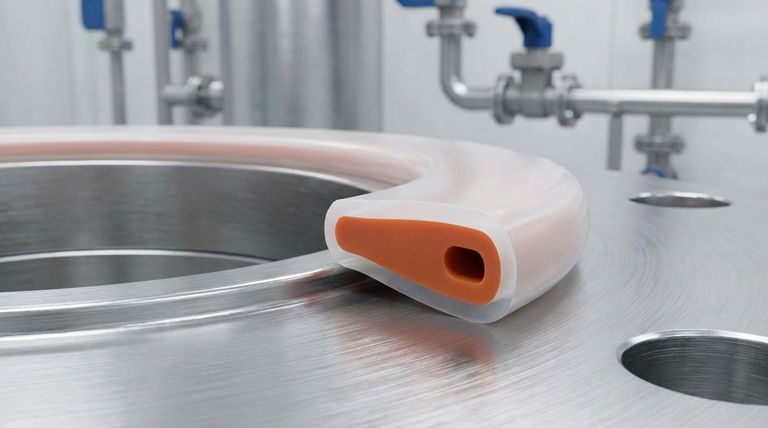

캡슐형 개스킷의 구조
이러한 개스킷을 이해하려면 두 가지 개별 구성 요소와 이를 결합하는 공학적 원리를 살펴봐야 합니다. 각 부분은 개스킷의 전체 성능에 특정하고 중요한 역할을 합니다.
보호 외부 쉘: FEP
외부 쉘은 공정 유체와 접촉하는 구성 요소입니다. 일반적으로 FEP (불소화 에틸렌 프로필렌)라는 TFE 불소수지 유형의 이음매 없는 층으로 만들어집니다.
이 쉘은 개스킷의 주요 이점을 제공합니다:
- 극심한 내화학성: FEP는 고온에서도 거의 모든 산업용 화학 물질 및 용매에 화학적으로 불활성입니다.
- 위생적인 표면: 이 재료는 FDA를 준수하고 USP Class VI 승인을 받아 오염 위험을 제거함으로써 위생 응용 분야에 이상적입니다.
- 비점착성 특성: 매우 낮은 마찰 계수와 비다공성 표면은 세척을 단순화하고 공정 매체가 개스킷에 달라붙는 것을 방지합니다.
탄력 있는 내부 코어
내부 코어는 개스킷에 유연성, 복원력, 그리고 특히 완벽하게 평평하지 않은 표면에서도 단단한 밀봉을 생성하는 능력을 부여합니다. 코어 재료의 선택은 개스킷의 온도 범위와 최적의 응용 분야를 결정합니다.
가장 일반적인 두 가지 코어 재료는 다음과 같습니다:
- 실리콘: 식품, 음료, 제약 산업의 위생 응용 분야에서 표준적으로 선택됩니다. FDA를 준수하며 일반적으로 -75°F ~ +400°F의 더 넓은 작동 온도 범위를 제공합니다.
- 바이톤: 뛰어난 전반적인 내화학성과 낮은 가스 투과성으로 선택됩니다. 공격적인 화학 처리 및 석유 응용 분야에 이상적이며, 일반적인 온도 범위는 -15°F ~ +400°F입니다.
주요 응용 분야 및 산업
독특한 이중 재료 구조는 캡슐형 개스킷을 까다로운 환경에서 보편적인 밀봉 솔루션으로 만듭니다.
화학 및 석유 처리
이러한 개스킷은 운반 트럭에서 저장 탱크로, 그리고 저장에서 공정 영역으로의 대량 액체 이송에 광범위하게 사용됩니다. 부식성 화학 물질 및 용매에 대한 내성은 혼합, 교반 및 분배 라인에 적합합니다.
식품, 음료 및 제약
위생적이고 오염되지 않는 FEP 표면과 FDA를 준수하는 실리콘 코어의 조합은 이러한 산업에 매우 중요합니다. 비점착성 표면은 쉬운 청소를 보장하고 배치 간 오염을 방지합니다.
일반 산업 및 제조
인쇄, 고무 제조, 플라스틱 혼합과 같은 공정에서 이러한 개스킷은 다양한 수지 및 액체를 처리하는 호스 커넥터 및 이송 라인에 신뢰할 수 있는 밀봉을 제공합니다.
장단점 및 한계 이해
매우 효과적이지만, 캡슐형 개스킷이 만능 해결책은 아닙니다. 객관적인 평가는 그 한계를 이해해야 합니다.
고체 PTFE 대 캡슐형 개스킷
캡슐형 개스킷을 고체 PTFE 개스킷과 혼동하지 않는 것이 중요합니다. 고체 PTFE 개스킷은 단단하고 복원력이 낮으며, 냉간 흐름 또는 "크리프"에 취약하여 시간이 지남에 따라 누출로 이어질 수 있습니다.
캡슐형 개스킷은 엘라스토머 코어를 사용하여 지속적이고 일정한 밀봉을 유지하므로, 저압 응용 분야 또는 약간 고르지 않은 플랜지를 밀봉하는 데 훨씬 우수합니다.
설치 민감성
보호용 FEP 쉘은 상대적으로 얇습니다 (종종 약 0.020인치). 이로 인해 설치 중 손상에 취약합니다. 개스킷을 과도하게 조이거나 거칠거나 긁히거나 톱니 모양의 표면을 가진 플랜지에 설치하면 쉘이 쉽게 뚫려 내화학성이 손상되고 고장으로 이어질 수 있습니다.
온도 제약
개스킷의 작동 온도는 코어 재료에 의해 제한됩니다. FEP 쉘은 고온에서 잘 작동하지만, 내부의 엘라스토머가 최종 서비스 범위를 정의합니다. 공정 온도에 잘못된 코어를 선택하면 조기 고장으로 이어질 수 있습니다.
목표에 맞는 올바른 선택
올바른 개스킷을 선택하려면 재료 구성이 특정 작동 요구 사항과 일치해야 합니다.
- 주요 초점이 위생 처리(식품, 제약)인 경우: FDA 준수 및 넓은 온도 범위를 위해 실리콘 코어가 있는 TFE 캡슐형 개스킷을 선택하십시오.
- 주요 초점이 공격적인 내화학성인 경우: 바이톤 코어는 다양한 산업용 화학 물질 및 석유 제품에 대한 강력한 솔루션을 제공합니다.
- 고르지 않거나 불완전한 플랜지를 밀봉하는 경우: 캡슐형 개스킷의 탄력성은 단단한 고체 PTFE 개스킷보다 더 신뢰할 수 있고 관대한 밀봉을 제공합니다.
- 극도로 높은 압력 또는 급격한 온도 변화에 직면하는 경우: 높은 기계적 하중 하에서 크리프에 더 잘 저항하도록 설계된 충전 또는 팽창 PTFE 개스킷을 평가해야 할 수도 있습니다.
이 이중 재료 구조를 이해하면 타협 없는 화학적 순도와 신뢰할 수 있는 기계적 성능을 모두 제공하는 밀봉재를 선택할 수 있습니다.
요약표:
| 구성 요소 | 재료 옵션 | 주요 특성 | 주요 사용 사례 |
|---|---|---|---|
| 외부 쉘 | FEP (불소화 에틸렌 프로필렌) | 극심한 내화학성, 위생적, 비점착성 | 부식성 매체로부터 보호, 순도 보장 |
| 내부 코어 | 실리콘 | FDA 준수, 온도 범위: -75°F ~ +400°F | 위생 응용 분야 (식품, 음료, 제약) |
| 내부 코어 | 바이톤 (FKM) | 뛰어난 내화학성, 온도 범위: -15°F ~ +400°F | 공격적인 화학 및 석유 처리 |
신뢰할 수 있고 화학적으로 불활성인 밀봉재가 필요하십니까?
TFE 캡슐형 개스킷은 실패가 용납되지 않는 까다로운 응용 분야를 위해 설계되었습니다. KINTEK에서는 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 캡슐형 개스킷을 포함한 고성능 PTFE 및 FEP 부품 제조를 전문으로 합니다.
저희는 다음을 제공합니다:
- 정밀 생산: 중요한 공정을 위한 일관된 품질과 신뢰할 수 있는 성능.
- 맞춤형 제작: 프로토타입 개발부터 대량 주문까지, 귀하의 정확한 사양 및 플랜지 치수에 맞춰 제작.
- 전문 재료 선택: 특정 온도 및 내화학성 요구 사항에 맞는 올바른 코어(실리콘 또는 바이톤) 선택에 대한 지침.
시스템에서 누출 없고 오염 없는 밀봉을 보장하십시오. 오늘 KINTEK에 연락하여 귀하의 응용 분야에 대해 논의하고 맞춤형 캡슐형 개스킷에 대한 견적을 요청하십시오.

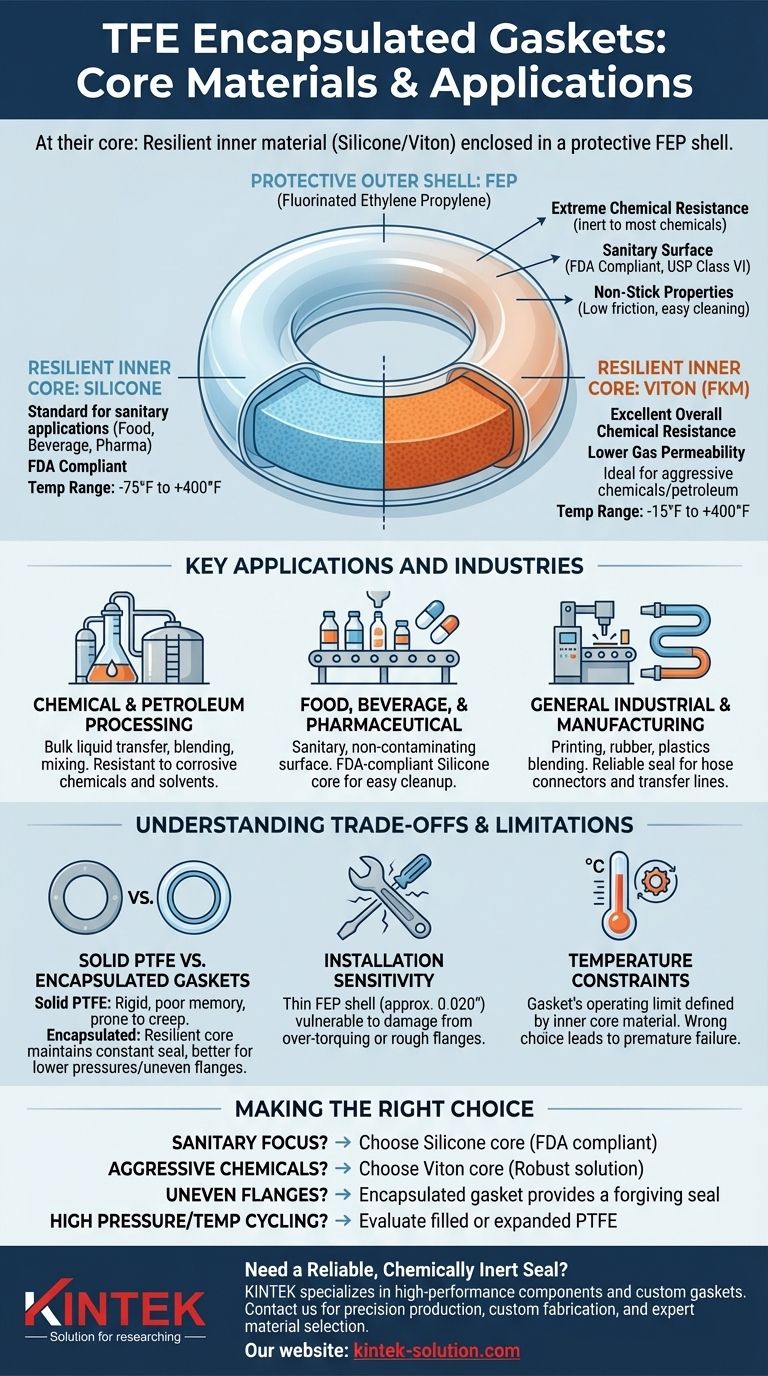

시각적 가이드
