본질적으로 PTFE 래디얼 립 씰의 설계는 매우 뛰어난 특성을 지닌 단단한 재료의 잠재력을 활용하기 위한 의도적인 엔지니어링 솔루션입니다. 유연한 엘라스토머와 달리 PTFE의 강성은 씰 립이 휘어지고 샤프트와의 접촉을 유지하며 까다로운 조건에서 안정적인 씰링을 제공하기 위해 주로 균일하게 얇은 단면과 같은 특정 형상을 필요로 합니다.
PTFE 씰 설계의 핵심 과제는 재료의 높은 강성(굽힘 탄성 계수)을 관리하는 것입니다. 그 해결책은 정밀하게 설계된 얇은 립 형상으로, 유연성을 가능하게 하고, 샤프트의 불완전성을 보상하며, PTFE의 탁월한 내열성, 내화학성 및 낮은 마찰 이점을 활용합니다.
핵심 원칙: 형상을 통한 강성 관리
전체 설계 철학은 본질적으로 단단한 재료가 효과적인 동적 씰처럼 작동하도록 만드는 데 중점을 둡니다. 이는 주로 씰링 요소의 모양을 통해 달성됩니다.
높은 굽힘 탄성 계수 보상
PTFE는 고무가 아닙니다. 비교적 단단한 플라스틱입니다. 높은 굽힘 탄성 계수라고 알려진 이 특성은 쉽게 변형되거나 구부러지지 않음을 의미합니다.
두껍고 부피가 큰 PTFE 씰은 회전하는 샤프트, 특히 런아웃(흔들림)이나 표면 결함이 있는 샤프트에 적합하기에는 너무 단단할 것입니다.
얇고 균일한 단면
이러한 강성을 극복하기 위해 엔지니어는 씰링 요소를 균일하게 얇은 단면으로 설계합니다. 이 기하학적 특징이 가장 중요한 설계 원칙입니다.
이 얇은 프로파일은 단단한 재료가 유연한 스프링처럼 작용하도록 하여 샤프트의 미세 표면을 따라가고 일관된 씰링 라인을 유지할 수 있게 합니다.
제어된 접촉 패턴 유지
이 설계의 궁극적인 목표는 샤프트에 안정적이고 제어된 접촉 패턴을 만드는 것입니다.
얇은 단면은 열팽창 및 압축 크리프(하중 하에서 재료가 영구적으로 변형되는 경향)의 부정적인 영향을 최소화하여 씰의 접촉력이 서비스 수명 동안 일관되게 유지되도록 합니다.
PTFE의 고유한 재료 이점 활용
엔지니어들이 PTFE의 강성을 중심으로 설계하는 이유는 열악한 환경에서 타의 추종을 불허하는 성능 특성을 활용하기 위함입니다.
탁월한 내화학성 및 내열성
PTFE는 오일, 산, 용제를 포함한 거의 모든 산업용 화학 물질에 대해 사실상 불활성입니다.
또한 극저온 조건(-53°C 이하)에서 232°C(450°F) 이상에 이르기까지 매우 넓은 온도 범위에서 효과적으로 작동하며, 이 온도 범위에서 기존 엘라스토머는 치명적으로 실패합니다.
극도로 낮은 마찰
이 재료는 모든 고체 중에서 가장 낮은 마찰 계수를 가집니다. 이 특성은 고속 애플리케이션(35m/s 이상)에 매우 중요합니다. 열 발생을 최소화하고 씰과 샤프트 모두의 마모를 줄이기 때문입니다.
또한 PTFE 씰이 다른 씰 유형을 파괴할 수 있는 건식 작동 또는 마모성 매체 조건에서도 작동할 수 있도록 합니다.
논스틱 표면 특성
PTFE의 논스틱 특성은 오염 물질, 슬러지 또는 기타 매체가 씰 립에 쌓여 씰링 인터페이스를 손상시키는 것을 방지합니다.
설계상의 함정 이해하기
매우 효과적이지만 PTFE 씰의 고유한 설계는 신중한 엔지니어링 및 적용을 통해 이해하고 완화해야 하는 특정 고장 모드를 도입합니다.
"벨 마우스 현상(Bell Mouthing)"의 위험
특히 넓은 접촉 영역을 가진 스프링 작동 설계에서 주요 관심사는 벨 마우스 현상이라는 고장 모드입니다.
이는 씰 립이 샤프트에서 바깥쪽으로 퍼지면서 밀봉된 유체를 적극적으로 밀어내는 쐐기를 형성하여 높은 누출률을 초래할 때 발생합니다. 적절한 설계는 접촉 압력과 립 형상을 신중하게 제어하여 이를 방지합니다.
정밀 제조의 중요성
PTFE 씰의 성능은 정밀도에 크게 좌우됩니다. 이 공정에는 고품질 PTFE 수지 성형 또는 압출, 특성 향상을 위한 재료 열처리, 그리고 최종 프로파일을 정확한 치수로 CNC 가공하는 과정이 포함됩니다.
의도된 형상에서 벗어나는 모든 편차는 씰이 제어된 접촉 패턴을 유지하는 능력을 손상시켜 조기 고장을 초래할 수 있습니다.
애플리케이션에 맞는 올바른 선택
올바른 PTFE 씰 설계를 선택하려면 고유한 특성을 장비의 특정 요구 사항과 일치시켜야 합니다.
- 주요 초점이 고속 회전인 경우: PTFE 재료의 낮은 마찰 특성이 핵심 이점이며, 열 축적을 방지하고 35m/s 이상의 속도를 가능하게 합니다.
- 주요 초점이 공격적인 화학 물질 노출인 경우: PTFE의 화학적 불활성은 강산, 용제 또는 기타 부식성 매체를 밀봉하는 데 유일하게 실행 가능한 선택입니다.
- 주요 초점이 극한 온도 범위인 경우: 얇은 설계가 열팽창을 관리하는 능력은 다른 재료가 부서지거나 열화되는 환경에서 일관된 씰링을 보장합니다.
- 주요 초점이 고압 씰링인 경우: PTFE 설계의 견고하고 크리프에 강한 특성은 35 BAR(500 PSI) 이상의 시스템에서 단단하고 안정적인 씰링을 제공합니다.
PTFE 씰 설계가 재료 과학과 기계적 형상의 균형임을 이해하면 가장 까다로운 애플리케이션을 위한 매우 안정적인 솔루션을 선택할 수 있습니다.
요약표:
| 핵심 설계 원칙 | 기능 | 핵심 이점 |
|---|---|---|
| 얇고 균일한 단면 | 단단한 재료에 유연성 부여 | 샤프트와의 일관된 접촉 유지 |
| 제어된 접촉 패턴 | 열팽창 및 압축 크리프 관리 | 장기적인 씰링 신뢰성 보장 |
| PTFE 특성 활용 | 화학적 불활성 및 낮은 마찰 활용 | 극한의 온도와 고속에서 씰링 |
까다로운 애플리케이션을 위한 PTFE 씰이 필요하신가요?
KINTEK은 맞춤형 래디얼 립 씰을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. CNC 가공에 대한 당사의 전문 지식은 고속 회전 및 극한 온도에서 공격적인 화학 물질 노출에 이르기까지 가장 까다로운 조건에서 안정적인 작동에 필요한 정확한 형상을 보장합니다.
당사는 반도체, 의료, 실험실 및 산업 분야를 위해 프로토타입부터 대량 주문까지 맞춤형 제작을 제공합니다.
지금 KINTEK에 문의하여 당사의 PTFE 씰링 솔루션이 귀사 장비의 성능과 신뢰성을 어떻게 향상시킬 수 있는지 논의하십시오.

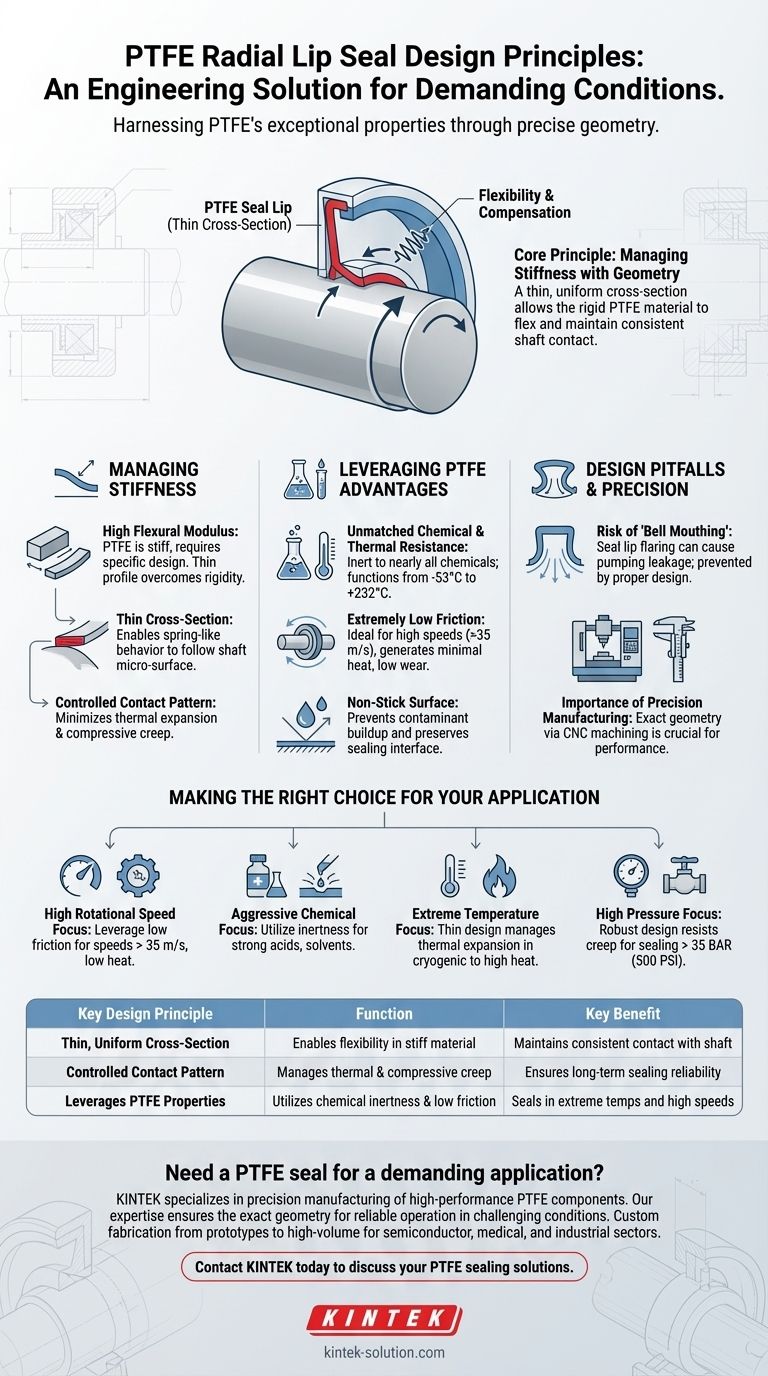

시각적 가이드
