근본적인 차이점은 나선형 PTFE 백업 링과 분할형 PTFE 백업 링의 설치에서 물리적 설계에서 직접적으로 비롯됩니다. 분할형 링은 절단부가 있어 홈에 쉽게 끼울 수 있는 반면, 연속적인 나선형 링은 제자리에 조심스럽게 감거나 늘려야 하므로 설치가 더 복잡합니다. 이러한 설계 차이는 설치 절차뿐만 아니라 후속 유지보수의 용이성과 빈도도 결정합니다.
선택은 편의성과 성능 사이의 직접적인 상충 관계입니다. 분할형 링은 일반적인 용도에 탁월한 설치 및 유지보수 용이성을 제공하는 반면, 나선형 링은 더 까다로운 고압 응용 분야에 필요한 우수한 틈 없는 씰링 무결성을 제공합니다.
설치 과정: 두 가지 설계의 이야기
각 링 유형의 설치 방법은 사용자가 접하게 될 가장 즉각적이고 실용적인 차이점입니다. 이는 조립 시간, 필요한 기술 및 구성 요소 손상 가능성에 직접적인 영향을 미칩니다.
분할형(비스듬히 자른) 링 설치
종종 비스듬히 자른 링이라고 불리는 분할형 링은 단순성을 위해 설계되었습니다. 둘레를 따라 한 번 절단되어 링을 팽창시킬 수 있습니다.
이러한 유연성 덕분에 주변 구성 요소를 완전히 분해할 필요 없이 로드 위로 쉽게 끼우거나 실린더 홈 안으로 압축할 수 있습니다. 이 과정은 빠르고 간단하며 최소한의 특수 도구만 필요합니다.
나선형 링 설치
나선형 링은 틈이 없는 연속적인 PTFE 코일입니다. 이 설계는 성능의 핵심이지만 설치를 복잡하게 만듭니다.
링을 단순히 제자리에 끼울 수 없습니다. 대신, 재료를 과도하게 늘리거나 손상시키는 것을 방지하기 위해 더 많은 시간과 기술이 필요한 과정을 통해 홈 안으로 조심스럽게 "감아야" 합니다. 많은 경우, 홈에 접근하기 위해 더 상당한 장비 분해가 필요합니다.
유지보수 및 시스템 접근성
초기 설치의 복잡성은 시스템 유지보수, 검사 및 총 소유 비용에 장기적인 영향을 미칩니다.
유지보수를 위한 분할형 링의 이점
분할형 링을 설치하기 쉬운 것은 제거하기도 쉽다는 것을 의미합니다. 이는 빈번한 검사 또는 씰 교체가 필요한 시스템에서 상당한 이점입니다.
유지보수를 신속하게 수행하여 장비 다운타임을 최소화할 수 있습니다. 주 씰이 실패하면 백업 링을 교체하는 것은 간단하고 효율적인 작업입니다.
나선형 링의 "설치 후 방치" 특성
나선형 링은 신뢰성이 가장 중요하고 유지보수가 드물게 예상되는 응용 분야를 위해 선택됩니다. 우수한 씰링 성능은 구성 요소의 서비스 수명을 연장하기 위한 것입니다.
그러나 유지보수가 결국 필요할 때, 그 과정은 더 복잡합니다. 설치 중에 직면했던 동일한 과제, 즉 조심스러운 취급 및 잠재적인 구성 요소 분해의 필요성이 제거 및 교체 시 다시 나타납니다.
상충 관계 이해: 왜 하나를 다른 것보다 선택해야 하는가?
설치 및 유지보수의 차이점은 임의적인 것이 아닙니다. 이는 서로 다른 성능 요구 사항을 위해 설계된 직접적인 결과입니다.
성능: 균일한 압력 대 잠재적인 누출 경로
나선형 링의 연속적이고 틈 없는 설계는 가장 큰 강점입니다. O-링 또는 씰에 완전히 균일한 지지력을 제공하여 고압 하에서 씰 압출에 대한 최고의 보호 기능을 제공합니다.
분할형 링의 절단부는 편리하지만 잠재적인 압출 경로를 만듭니다. 매우 높은 압력 하에서 주 씰이 이 작은 틈으로 밀려 들어가 조기 고장을 일으킬 수 있습니다.
응용 분야 요구 사항: 고압 대 일반 용도
견고한 틈 없는 설계로 인해 나선형 링은 압력 스파이크와 동적 움직임이 일반적인 까다로운 유압 및 공압 시스템에 선호되는 선택입니다.
분할형 링은 다용도 일꾼으로, 편의성과 서비스 용이성이 우선순위이며 압력이 표준 작동 한계 내에 있는 광범위한 정적 및 동적 응용 분야에 완벽하게 적합합니다.
PTFE의 보편적인 이점
설계에 관계없이 두 링 모두 PTFE의 뛰어난 특성을 활용합니다. 이 재료는 매우 낮은 마찰 계수, 뛰어난 화학적 안정성 및 넓은 온도 범위(-200°C ~ 260°C)에 걸친 기능을 제공합니다.
응용 분야에 맞는 올바른 선택
귀하의 결정은 장비의 특정 작동 요구 사항 및 유지보수 전략에 따라 안내되어야 합니다.
- 고압 환경에서 최대의 씰링 성능과 시스템 신뢰성에 중점을 둔다면: 연속적인 설계가 씰 압출에 대한 최고의 보호 기능을 제공하므로 나선형 백업 링을 선택하십시오.
- 접근 가능한 시스템에서 조립 용이성, 빠른 유지보수 및 다운타임 감소에 중점을 둔다면: 분할형(비스듬히 자른) 백업 링이 설치 편의성 면에서 더 우수한 선택입니다.
- 귀하의 시스템이 부식성 화학 환경이나 극한 온도에서 작동한다면: 두 유형 모두 훌륭한 선택이므로 시스템의 압력 및 유지보수 요구 사항에 따라 결정을 내리십시오.
궁극적으로 성능 무결성과 실제 서비스 용이성 사이의 이러한 균형을 이해하는 것이 설계에 적합한 백업 링을 선택하는 열쇠입니다.
요약표:
| 특징 | 나선형 링 | 분할형(비스듬히 자른) 링 |
|---|---|---|
| 설치 | 복잡함; 홈에 감거나 늘려야 함 | 단순함; 제자리에 바로 끼워짐 |
| 유지보수 | 어려움; 종종 상당한 분해 필요 | 쉬움; 빠른 검사 및 교체 가능 |
| 최적 | 고압, 고신뢰성 응용 분야 | 일반 용도, 서비스 용이성 중심 시스템 |
| 주요 이점 | 틈 없는 설계로 씰 압출 방지 | 비교할 수 없는 편의성과 다운타임 감소 |
시스템 씰링 성능 최적화
응용 분야의 신뢰성과 유지보수 일정에 적합한 PTFE 백업 링을 선택하는 것이 중요합니다. KINTEK의 전문가는 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 나선형 및 분할형 백업 링을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 압력, 화학 및 온도 요구 사항에 맞는 정확한 솔루션을 얻을 수 있도록 보장합니다.
당사 전문 지식이 귀하의 설계를 안내하도록 하십시오. 귀하의 특정 응용 분야 요구 사항에 대한 상담을 위해 지금 KINTEB에 문의하십시오.

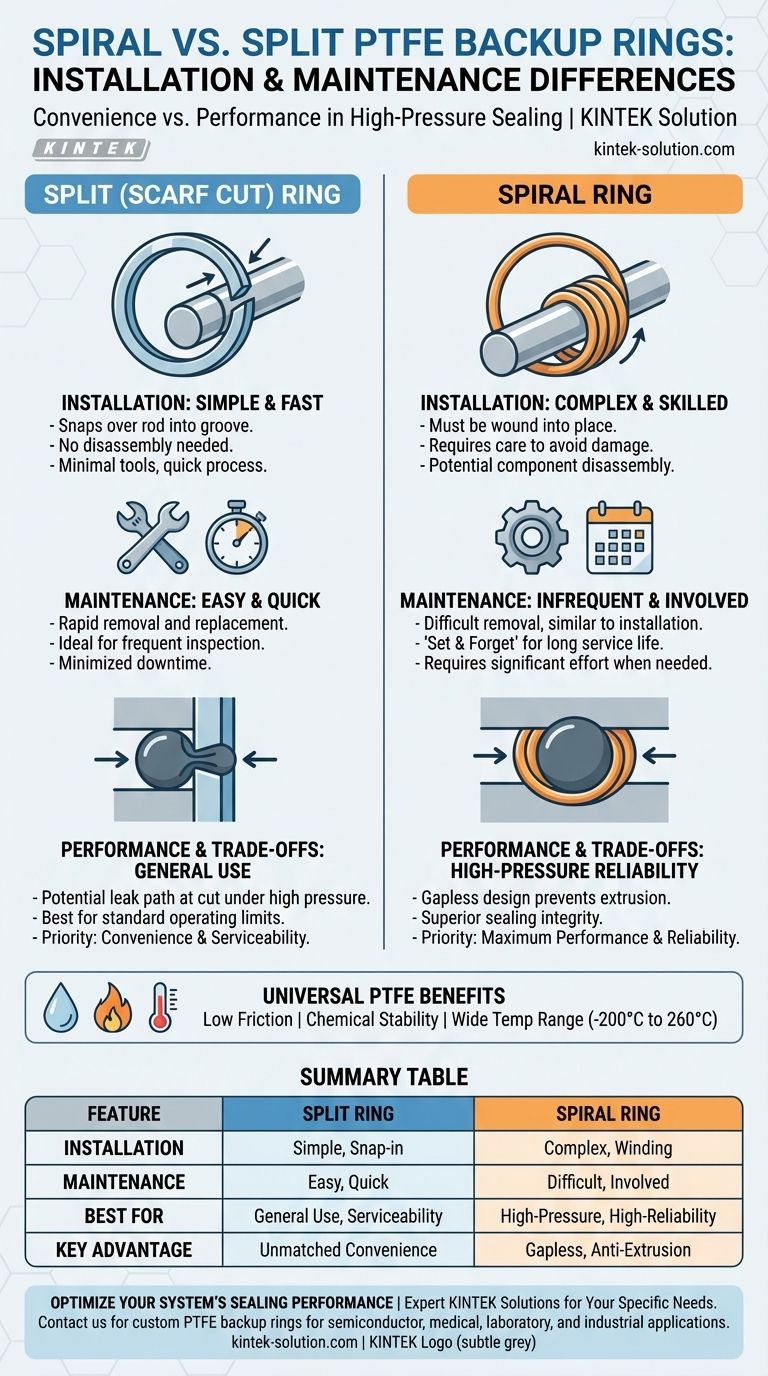

시각적 가이드
