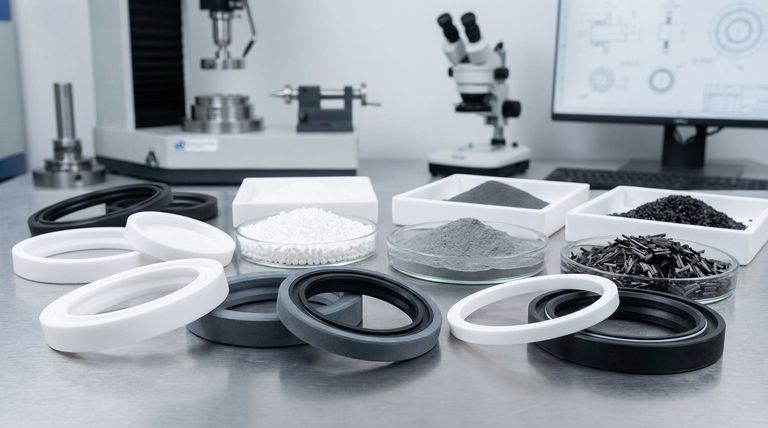

PTFE 로터리 샤프트 씰은 다양한 등급으로 제공되며 각각 특정 성능 요구 사항에 맞게 맞춤 제작됩니다. Virgin PTFE는 사용량이 적은 용도에 이상적이며, 충전 PTFE 등급(유리, MoS2, 탄소 또는 조합)은 강도, 내마모성 및 온도 내성을 향상시킵니다. 이 씰은 화학적 불활성, 낮은 마찰, 높은 압력(35+ BAR)과 속도(최대 35m/s)에서의 내구성을 제공하여 극한 조건에서 탁월한 성능을 발휘합니다. 유체역학, 플레인 및 멀티 립 디자인으로 구성되며 생산량에 따라 가공 또는 프레스 쉘 옵션이 제공됩니다. 속도, 하중, 온도, 화학물질 노출 등의 요인에 따라 등급을 선택할 수 있어 산업 전반에 걸쳐 최적의 씰링 성능을 보장합니다.
핵심 포인트 설명:
-
Virgin PTFE
- 적용 분야: 최소한의 마모와 마찰이 주요 관심사인 느리고 사용량이 적은 환경.
- 속성: 필러가 없는 순수 PTFE로 기본적인 내화학성 및 비점착성 특성을 제공합니다.
- 제한 사항: 충진 등급에 비해 기계적 강도가 낮기 때문에 고하중 또는 고속 애플리케이션에는 적합하지 않습니다.
-
유리 충전 PTFE
- 목적: 중간 정도의 하중을 견디는 애플리케이션을 위한 강화된 강도와 내마모성.
- 장점: 유리 섬유는 치수 안정성을 개선하고 저온 흐름을 줄여 마모성 환경의 로터리 씰에 이상적입니다.
- 트레이드 오프: 버진 PTFE보다 마찰이 약간 높지만 여전히 많은 엘라스토머보다 낮습니다.
-
유리 + MoS2 충전 PTFE
- 고유한 이점: 내마모성을 위해 유리 보강재와 이황화 몰리브덴(MoS2)을 결합하여 없이 내마모성을 제공합니다.
- 사용 사례: 기존 필러가 샤프트 마모를 유발할 수 있는 건식 작동 또는 윤활 상태가 좋지 않은 조건에 적합합니다.
-
MoS2 충전 PTFE
- 성능: MoS2의 자체 윤활 특성으로 인해 고부하 애플리케이션에서 탁월합니다.
- 온도 범위: 고온(최대 260°C/500°F)에서도 성능을 유지하므로 산업용 기계에 이상적입니다.
-
탄소 충전 PTFE
- 주요 특징: 내마모성 제공 마찰을 증가시키지 않고 고속 회전 씰에 필수적인 마찰을 증가시키지 않고 내마모성을 제공합니다.
- 화학적 호환성: 대부분의 화학 물질에 내성이 있지만 강력한 산화제에는 권장되지 않습니다.
-
탄소 + MoS2 충전 PTFE
- 하이브리드 이점: 내마모성, 고온 성능, 드라이러닝 기능의 균형을 맞춥니다.
- 적용 분야: 씰이 극한의 조건에 노출되는 항공우주, 자동차 및 중장비.
-
설계 유연성
- 구성: 유체 필름 생성을 통한 고속용 유체 역학 씰, 정적/저속용 일반 씰, 중복 씰링을 위한 다중 립 설계.
- 커스터마이징: 맞춤형 PTFE 부품 을 소량으로 가공하거나 비용 효율적인 대량 생산을 위해 프레스 가공할 수 있습니다.
-
작동 한계
- 압력/온도: 35bar 이상, -200°C ~ +260°C(-328°F ~ +500°F)를 견디며 많은 엘라스토머 씰보다 뛰어난 성능을 발휘합니다.
- 속도: 최대 35m/s, 립 과열을 방지하는 유체역학 기능(옵션)이 있습니다.
-
선택 기준
- 환경: 필러 유형을 화학 물질 노출에 맞춰야 합니다(예: 산성에는 탄소, 알칼리에는 유리).
- 하중/속도: 하중이 높을수록 충진 등급이 필요하며, 속도가 10m/s를 초과할 경우 유체 역학적 설계가 필요할 수 있습니다.
-
경제적 고려 사항
- 생산량: 가공 씰은 프로토타입/소량 배치의 툴링 비용을 절감하고, 프레스 쉘은 대량 주문의 단위당 비용을 절감합니다.
구매자는 이러한 등급과 장단점을 이해함으로써 특정 용도에 맞게 성능, 수명 및 비용을 최적화하는 씰을 지정할 수 있습니다.

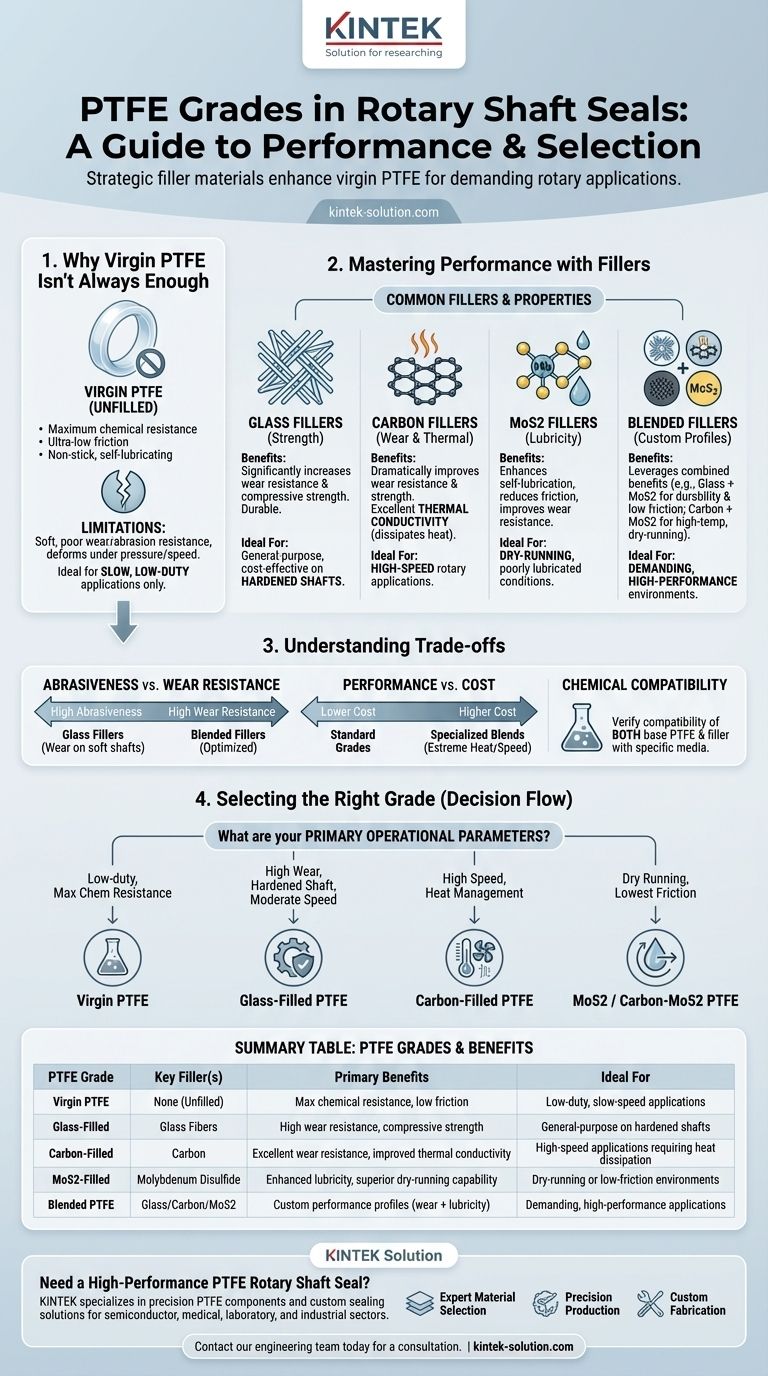

요약 표:
| PTFE 등급 | 주요 특성 | 최고의 애플리케이션 |
|---|---|---|
| Virgin PTFE | 순수, 내화학성, 저마찰성 | 저부하, 저속 환경 |
| 유리 충전 PTFE | 강화된 강도, 내마모성 | 중간 정도의 마모성, 거친 환경 |
| 유리 + MoS2 충전 | 내마모성, 샤프트에 대한 비마모성 | 건식 작동 또는 윤활이 잘 되지 않는 조건 |
| MoS2 충전 PTFE | 자체 윤활, 고온 내성 | 산업 기계, 고강도 어플리케이션 |
| 탄소 충전 PTFE | 내마모성, 낮은 마찰 | 고속 회전 씰 |
| 탄소 + MoS2 충전 | 균형 잡힌 마모, 온도, 드라이러닝 | 항공우주, 자동차, 중장비 |
