PTFE 씰의 주요 유형에는 정적 응용 분야를 위한 개스킷과 O-링, 그리고 동적, 움직이는 부품을 위한 립 씰 또는 피스톤 씰이 포함됩니다. 백업 링과 같은 특수 설계는 고압에서 다른 씰을 보강하는 데 사용되며, 스프링 장입 씰은 극한 온도 또는 불규칙한 표면과 같은 까다로운 조건에서 일정한 밀봉력을 제공합니다.
올바른 씰을 선택하는 핵심은 단순히 재료(PTFE)를 선택하는 것이 아니라, 씰의 기계적 설계를 정적, 회전, 고압 또는 극한 온도에 노출되는 등 응용 분야의 특정 요구 사항에 맞추는 것입니다.
근본적인 구분: 정적 밀봉 대 동적 밀봉
씰을 선택하는 첫 번째 단계는 관련된 움직임의 유형을 파악하는 것입니다. 씰은 정적(고정) 환경 또는 동적(움직이는) 환경에서 작동하도록 설계되었습니다.
정적 씰: 고정 부품용
정적 씰은 서로에 대해 움직이지 않는 두 표면 사이의 누출을 방지하는 데 사용됩니다.
PTFE 개스킷 및 와셔 이들은 파이프 플랜지 또는 기계 하우징과 같은 맞닿는 표면 사이의 틈을 채우도록 설계된 평면 씰입니다. 화학 및 식품 가공과 같은 산업에서 뛰어난 내화학성으로 높이 평가됩니다.
PTFE O-링 O-링은 동적 응용 분야에서도 자주 사용되지만, 정적 면 또는 홈 응용 분야에서 우수한 밀봉 기능을 제공합니다. 고정된 구성 요소가 있는 자동차, 항공 우주 및 유압 시스템에서 신뢰할 수 있는 장벽을 만듭니다.
움직임 마스터하기: 동적 응용 분야를 위한 씰
동적 씰은 회전 샤프트 또는 왕복 피스톤과 같이 움직이는 구성 요소 사이에서 밀봉을 유지하도록 설계되었습니다.
PTFE 립 씰(로터리 씰)
로터리 샤프트 씰이라고도 하는 이 씰은 펌프, 모터 및 기어박스와 같은 장비의 회전 샤프트를 밀봉하는 데 필수적입니다. 그 설계는 마찰과 마모를 최소화하여 효율성과 수명에 매우 중요합니다.
PTFE 피스톤 씰
이 고성능 씰은 유압 및 공압 실린더에 사용됩니다. 피스톤과 실린더 벽 사이의 틈을 밀봉하여 왕복(앞뒤) 움직임 중에 압력이 효율적으로 유지되도록 합니다.
PTFE V-링
V-링은 샤프트에 직접 장착되어 함께 회전하는 유연한 씰입니다. 립이 대향면에 밀착되어 펌프 및 기어박스에서 베어링 및 기타 구성 요소를 오염 물질로부터 효과적으로 보호합니다.
고성능 과제 해결
극심한 압력, 온도 또는 표면 불규칙성을 포함하는 응용 분야의 경우 표준 씰 설계로는 충분하지 않을 수 있습니다. 특수 PTFE 씰은 이러한 문제를 직접적으로 해결합니다.
PTFE 백업 링
고압에서 표준 O-링은 금속 구성 요소 사이의 틈으로 밀려 들어갈 수 있는데, 이는 압출(extrusion)이라고 하는 고장입니다. PTFE 백업 링은 O-링 옆에 설치되는 단단한 비밀봉 링으로, 이러한 변형을 방지합니다.
스프링 장입 PTFE 씰
이 고급 설계는 PTFE 재킷과 내부 활성화 스프링을 특징으로 합니다. 스프링은 밀봉 표면에 대해 일정하고 균일한 압력을 제공하여 낮은 압력, 극저온 또는 약간 불규칙한 하드웨어 표면과 같은 상황에서도 단단한 밀봉을 보장합니다.
상충 관계 이해
PTFE는 예외적인 재료이지만, 그 특성은 성공에 매우 중요한 특정 설계 고려 사항을 만듭니다.
콜드 플로우 또는 "크리프"
지속적인 압력과 온도 하에서 PTFE는 시간이 지남에 따라 서서히 변형될 수 있습니다. 크리프(creep)라고 하는 이 특성은 장기적인 성능을 보장하기 위해 씰 글랜드 설계 시 고려되어야 합니다.
제한된 탄성
고무 엘라스토머와 달리 PTFE는 탄성이 높지 않으며 모양이 쉽게 "복원"되지 않습니다. 이것이 바로 스프링 장입 씰이 개발된 이유입니다. 내부 스프링이 PTFE의 낮은 탄성을 보상하여 지속적인 접촉을 유지합니다.
열팽창
PTFE는 온도 변화에 따라 대부분의 금속보다 더 많이 팽창하고 수축합니다. 이러한 열팽창의 차이는 전체 작동 온도 범위에서 적절한 밀봉이 유지되도록 하드웨어를 설계할 때 고려해야 합니다.
올바른 PTFE 씰을 선택하는 방법
귀하의 선택은 시스템의 기계적 요구 사항에 의해 결정되어야 합니다.
- 고정된 플랜지 또는 하우징 사이의 정적 밀봉에 중점을 두는 경우: PTFE 개스킷 또는 O-링이 가장 직접적이고 신뢰할 수 있는 솔루션입니다.
- 펌프 또는 모터의 회전 샤프트 밀봉에 중점을 두는 경우: PTFE 립 씰은 이 동적 회전 운동을 위해 특별히 설계되었습니다.
- 고압 유압 또는 공압 시스템에 중점을 두는 경우: 왕복 운동을 위해 PTFE 피스톤 씰을 사용하고 O-링을 지지하기 위해 PTFE 백업 링을 추가하십시오.
- 극한 온도, 진공 또는 불규칙한 표면에서의 성능에 중점을 두는 경우: 스프링 장입 PTFE 씰은 다른 씰이 실패할 수 있는 곳에서 필요한 일관된 힘을 제공합니다.
궁극적으로 올바른 PTFE 씰을 선택하는 것은 당면한 기능적 과제에 그 물리적 형태를 맞추는 것을 의미합니다.
요약표:
| 씰 유형 | 주요 응용 분야 | 주요 특성 |
|---|---|---|
| PTFE 개스킷 | 정적 밀봉(플랜지, 하우징) | 내화학성, 식품/화학 가공에 이상적 |
| PTFE O-링 | 정적/동적 밀봉 | 자동차, 항공 우주, 유압 시스템을 위한 신뢰할 수 있는 장벽 |
| PTFE 립 씰 | 동적 회전 밀봉(펌프, 모터) | 회전 샤프트를 위한 낮은 마찰, 높은 내마모성 |
| PTFE 피스톤 씰 | 동적 왕복 운동(유압/공압 실린더) | 앞뒤 움직임에서 압력 효율 유지 |
| PTFE 백업 링 | 고압 지지 | 극한 압력에서 O-링 압출 방지 |
| 스프링 장입 PTFE 씰 | 극한 조건(온도, 진공, 불규칙한 표면) | 내부 스프링이 일정한 밀봉력 보장 |
고성능 PTFE 씰 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너 및 맞춤형 실험 기구를 포함한 정밀 PTFE 구성 요소 제조를 전문으로 합니다. 표준 정적 개스킷이 필요하든 극한 환경을 위한 맞춤형 스프링 장입 씰이 필요하든, 당사는 프로토타입부터 대량 주문까지 전문적인 제작을 제공합니다.
귀하의 응용 분야에 완벽한 씰을 선택하거나 설계하는 데 도움을 드리겠습니다. 오늘 저희 팀에 문의하여 요구 사항에 대해 논의하십시오!

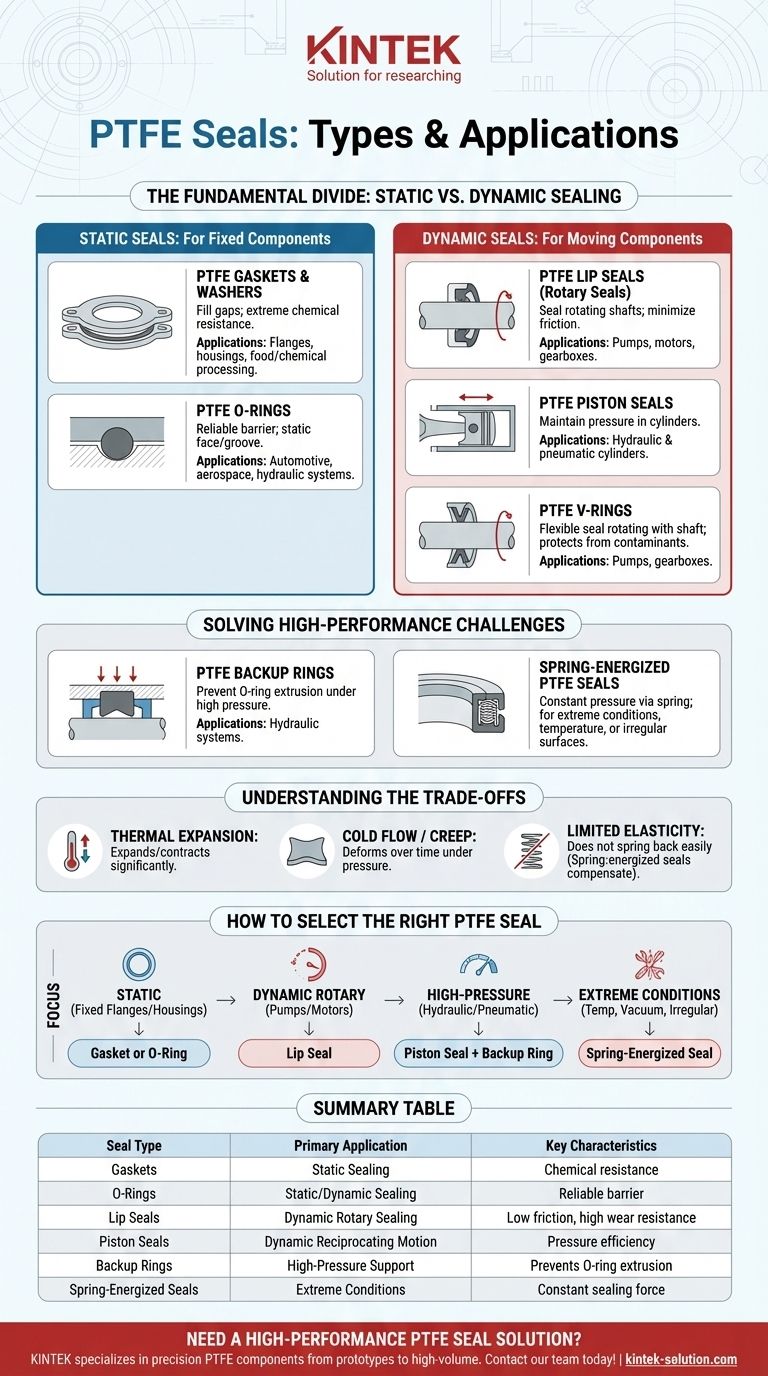

시각적 가이드
