Ptfe 링을 사용하는 기계적 씰의 단점은 무엇입니까? 크리프 및 열 불안정성의 위험 이해

내화학성이 높이 평가되지만, PTFE 링을 사용하는 기계적 씰에는 제대로 이해하지 못하면 파손으로 이어질 수 있는 심각한 단점이 있습니다. 주요 단점은 낮은 기계적 강도, 높은 열팽창 계수, 설치 어려움과 같은 물리적 특성에서 비롯되며, 이로 인해 고부하 또는 열적으로 동적인 응용 분야에는 부적합한 경우가 많습니다.

PTFE 씰의 핵심 과제는 뛰어난 내화학과 고유한 물리적 약점 사이의 충돌입니다. 성공은 재료의 약한 기계적 강도와 열 불안정성을 무시하는 것이 아니라 이를 염두에 두고 응용 분야를 설계하는 데 달려 있습니다.

핵심 과제: 물리적 특성 대 화학적 특성

PTFE의 명성은 거의 보편적인 화학적 불활성 덕분에 쌓였지만, 이 단일 이점은 상당한 기계적 한계를 가릴 수 있습니다.

우수한 내화학성(주요 장점)

PTFE는 거의 모든 산업용 화학 물질 및 용제에 내성이 있습니다. 이는 극도로 낮은 마찰 계수와 결합되어 엘라스토머가 빠르게 열화되는 부식성 환경에서 씰링을 위한 재료로 사용됩니다.

낮은 기계적 강도(주요 단점)

PTFE의 주요 단점은 엘라스토머라기보다는 "플라스틱"이라는 특성입니다. 특히 높은 압력이나 부하 하에서 크리프 및 변형되기 쉽습니다. 이로 인해 시간이 지남에 따라 씰이 모양과 밀봉력을 잃어 누출이 발생할 수 있습니다.

이러한 낮은 강도는 또한 순수 PTFE 씰이 압력 스파이크나 잦은 움직임으로 인해 재료가 영구적으로 변형될 수 있는 높은 동적 부하 응용 분야에 부적합하게 만듭니다.

PTFE 링을 사용하는 기계적 씰의 단점은 무엇입니까? 크리프 및 열 불안정성의 위험 이해

환경 요인이 PTFE의 약점을 드러내는 방법

작동 환경, 특히 온도는 PTFE 씰의 성능에 중요한 역할을 하며 코어 약점을 신속하게 드러낼 수 있습니다.

높은 열팽창 문제

PTFE는 매우 높은 열팽창 계수를 가집니다. 이는 온도 변화에 따라 크게 팽창하고 수축한다는 것을 의미합니다. 상온에서 완벽하게 맞는 씰이라도 시스템이 가열되거나 냉각됨에 따라 너무 헐거워지거나(누출 유발) 너무 조여져(과도한 마찰 및 마모 유발) 문제가 생길 수 있습니다.

이러한 치수 불안정성은 넓거나 급격한 온도 변화가 있는 응용 분야에서 주요 결함입니다.

보상을 위한 에너지 공급 장치(Energizer)의 필요성

PTFE는 단단하고 고무와 같은 "기억력"이 없기 때문에 자체적으로 밀봉 표면에 일관된 접촉을 유지하지 못하는 경우가 많습니다. 이를 극복하기 위해 많은 PTFE 씰은 링 뒤에 고무 O-링이나 금속 스프링과 같은 에너지 공급 장치(energizer)를 필요로 합니다.

에너지 공급 장치는 PTFE 립을 하드웨어에 계속 밀착시키는 데 필요한 일정한 힘을 제공합니다. 그러나 이는 복잡성을 더하고 시스템의 화학 물질 및 온도와 호환되어야 하는 또 다른 재료를 도입합니다.

실질적 및 재정적 상충 관계

재료의 물리적 특성 외에도 PTFE를 까다롭고 비용이 많이 드는 선택으로 만들 수 있는 실질적인 고려 사항이 있습니다.

상당한 설치 복잡성

PTFE의 강성은 설치를 극도로 어렵게 만들 수 있습니다. 쉽게 홈에 늘릴 수 있는 유연한 고무 O-링과 달리, 단단한 PTFE 링은 극도의 주의와 특수 도구 없이는 쉽게 긁히거나, 흠집이 나거나, 영구적으로 변형될 수 있습니다.

이로 인해 씰이 손상 없이 올바르게 설치되도록 다중 부품 글랜드 또는 리테이너 플레이트와 같은 더 복잡한 하드웨어 설계가 필요합니다.

높은 초기 재료 비용

NBR, EPDM 또는 FKM(Viton™)과 같은 일반적인 엘라스토머에 비해 PTFE는 더 비싼 재료입니다. 공격적인 화학 환경에서 수명이 길어 비용을 정당화할 수 있지만, 덜 비싼 재료로 충분한 응용 분야에서는 초기 투자가 분명한 단점입니다.

응용 분야에 적합한 선택

이러한 단점들을 PTFE의 이점과 신중하게 비교하는 것은 올바른 씰을 선택하고 조기 파손을 방지하는 데 중요합니다.

안정된 온도에서 공격적인 화학 물질을 밀봉하는 것이 주요 목표인 경우: 기계적 부하가 한계 내에 잘 있는 한 PTFE는 훌륭한 후보입니다.
응용 분야에 높은 압력이나 동적 부하가 포함된 경우: PTFE는 변형되고 실패할 가능성이 높으므로 PEEK, 기타 엔지니어링 플라스틱 또는 금속 씰과 같은 더 견고한 재료를 강력하게 고려해야 합니다.
시스템에 상당한 온도 변화가 있는 경우: 표준 PTFE 씰은 위험도가 높은 선택입니다. 열팽창을 수용하도록 하드웨어를 설계하거나 치수적으로 더 안정적인 재료를 선택해야 합니다.
주요 제약 조건이 예산과 간단한 조립인 경우: 덜 까다로운 화학 환경에서는 표준 엘라스토머가 거의 항상 더 실용적이고 비용 효율적인 솔루션입니다.

이러한 물리적 및 실질적인 한계를 이해하는 것이 PTFE의 탁월한 내화학성을 성공적으로 활용하는 열쇠입니다.

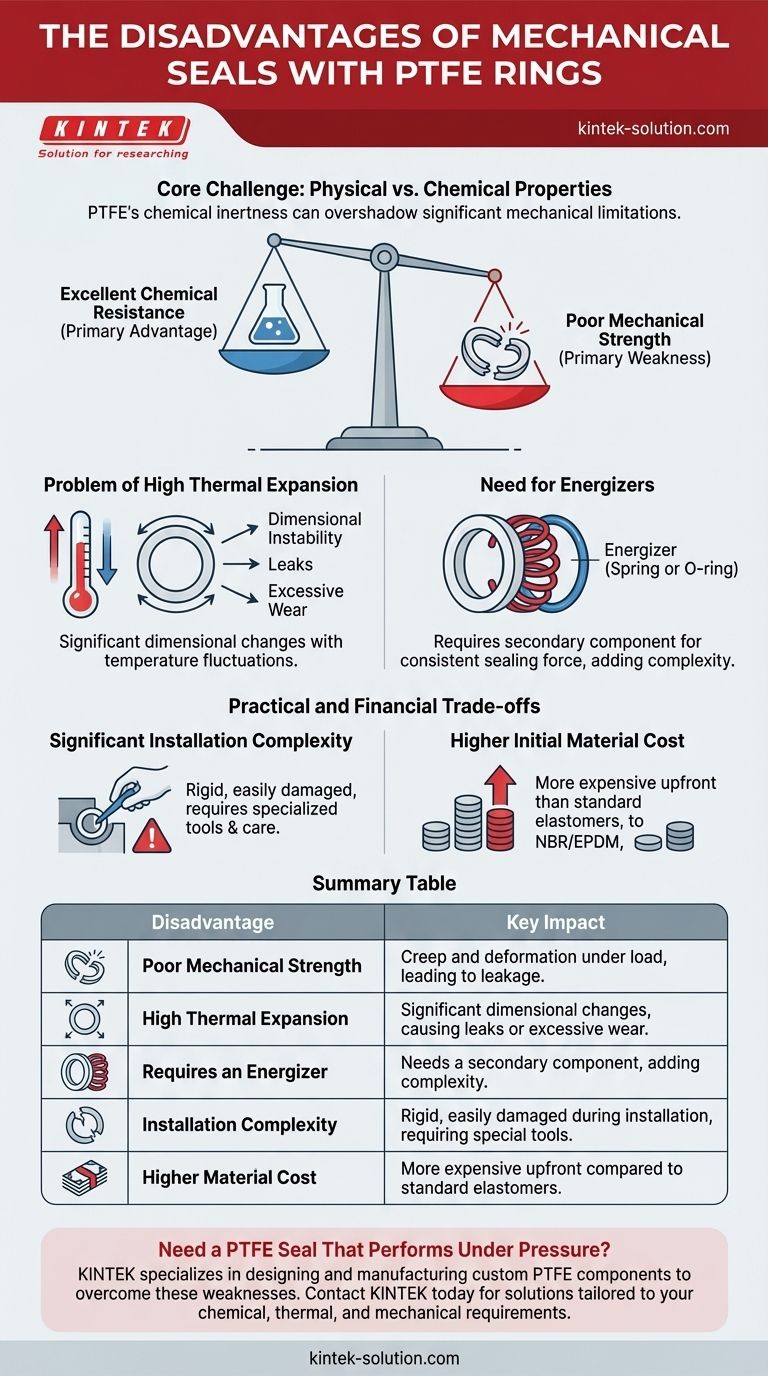

요약표:

단점	주요 영향
낮은 기계적 강도	부하 하에서 크리프 및 변형에 취약하여 누출 발생.
높은 열팽창	온도에 따른 상당한 치수 변화로 누출 또는 과도한 마모 유발.
에너지 공급 장치 필요	밀봉력을 유지하기 위해 보조 구성 요소(예: 스프링) 필요, 복잡성 증가.
설치 복잡성	단단한 재료가 설치 중 쉽게 손상되어 특수 도구 및 주의 필요.
높은 재료 비용	NBR 또는 EPDM과 같은 표준 엘라스토머에 비해 선행 비용이 더 비쌈.
