무보강 PTFE 라미네이트의 주요 단점은 회로 기판이 완전히 경화되기 전의 기계적 강성 부족입니다. 이러한 고유한 유연성은 제조 공정에서 상당한 문제를 야기하며, 이는 최종 제품의 고주파 성능에 직접적인 영향을 미칠 수 있습니다.
무보강 PTFE의 핵심 문제는 상충 관계입니다. 고주파 응용 분야를 위한 탁월한 전기적 특성은 제조 복잡성이라는 대가를 치릅니다. 재료의 부드러움은 제작 중 물리적 부정확성을 초래할 수 있으므로 성능 저하를 방지하기 위해 특수 처리가 필요합니다.
근본 원인: 구조적 강성 부족
무보강 폴리테트라플루오로에틸렌(PTFE) 라미네이트는 정의상 보강재에 구조적 안정성을 제공하는 내부 유리 섬유 직조가 없습니다. 특정 유전율 특성을 달성하기 위해 세라믹 입자로 채워지는 경우가 많지만, 그 본질은 부드럽고 유연합니다.
레이어 라미네이션에 미치는 영향
다층 기판 제조 공정 중에는 층을 접착하기 위해 열과 압력이 가해집니다.
무보강 PTFE는 매우 유연하기 때문에 개별 층이 쉽게 이동하거나 늘어날 수 있습니다. 이는 층간 비정렬(layer-to-layer misregistration)을 유발하여 한 층의 특징이 다른 층의 특징과 완벽하게 정렬되지 않게 됩니다.
정밀 드릴링의 과제
재료의 부드러움은 또한 드릴링, 특히 다른 층을 연결하는 비아(via)의 드릴링을 복잡하게 만듭니다.
드릴 비트가 재료를 깨끗하게 절단하는 대신 유연한 재료를 밀어낼 수 있습니다. 이로 인해 드릴 구멍과 패드의 정렬 불일치가 발생하여 전기적 연결 무결성이 손상됩니다.
고주파 성능에 미치는 결과
이러한 사소해 보이는 제조 결함은 물리적 정밀도가 가장 중요한 매우 높은 주파수에서 작동하는 회로에 심각한 결과를 초래합니다.
반사 손실 증가
비정렬 및 드릴링 불일치는 신호 경로에 임피던스 불연속성을 생성합니다.
이러한 불완전성은 신호 반사를 유발하여 반사 손실(return loss)로 알려진 측정 가능한 저하를 초래할 수 있습니다. 고급 레이더와 같은 민감한 시스템의 경우 이는 전반적인 성능을 저해할 수 있습니다.
제조업체 전문 지식의 중요한 역할
이러한 단점이 극복할 수 없는 것은 아니라는 점을 이해하는 것이 중요합니다.
연성 재료 취급에 대한 특정 전문 지식을 갖춘 숙련된 제조업체는 이러한 위험을 완화하기 위해 특수 공정을 구현할 수 있습니다. 그러나 이러한 전문적인 처리에 대한 의존도는 비용을 증가시키고 제조 파트너 선택을 제한할 수 있습니다.
상충 관계 이해
무보강 PTFE를 선택하는 것은 제조 과제와 전기적 이점 사이의 균형을 맞추는 의도적인 엔지니어링 결정입니다.
단점: 제조 복잡성
위에 설명된 바와 같이, 강성 부족은 상당한 위험을 초래하며 요구되는 물리적 허용 오차를 달성하기 위해 라미네이션 및 드릴링 중에 특수 처리가 필요합니다.
장점: 섬유 직조 효과 제거
이러한 어려움을 감수하는 주된 이유는 보강재에서 발견되는 유리 섬유 직조를 제거하기 위함입니다.
이 직조는 유전율 상수에 불일치를 유발하고 신호가 직조의 다른 부분을 통해 이동할 때 다른 시간에 도달하는 섬유 직조 스큐(fiber weave skew)를 유발할 수 있습니다. 무보강 PTFE는 위상에 민감한 응용 분야에 중요한 보다 균일한 매체를 제공합니다.
응용 분야에 적합한 선택
귀하의 결정은 프로젝트의 주요 목표에 대한 명확한 이해를 기반으로 해야 합니다.
- 제조 용이성과 비용 제어가 주요 초점인 경우: 보강 라미네이트가 거의 항상 더 안전하고 실용적인 선택입니다.
- 매우 높은 주파수에서 최고의 전기적 성능이 주요 초점인 경우: 이러한 재료에 대한 입증된 전문 지식을 갖춘 제조업체와 협력하는 경우 무보강 PTFE는 우수한 옵션입니다.
궁극적으로 선택은 전기적 순수성을 추구하는 것이 내재된 제조 위험을 정당화하는지에 달려 있습니다.
요약표:
| 단점 | 제조에 미치는 영향 | 성능에 미치는 영향 |
|---|---|---|
| 강성 부족 | 층 이동, 드릴링 정렬 불일치 | 반사 손실 증가, 신호 저하 |
| 제조 복잡성 | 특수 처리, 전문 제조업체 필요 | 비용 증가, 파트너 옵션 제한 |
| 전기적 이점과의 상충 관계 | 균일한 유전율 특성에 필요 | 고주파 응용 분야를 위한 섬유 직조 효과 제거 |
까다로운 응용 분야를 위한 정밀 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 정밀 생산 및 맞춤 제작에 대한 당사의 전문 지식은 PTFE 부품이 가장 엄격한 허용 오차 및 성능 요구 사항을 충족하도록 보장합니다.
프로젝트에 대해 논의해 봅시다: 지금 문의하기를 통해 제조 과제를 극복하고 최적의 결과를 얻을 수 있도록 당사가 어떻게 도울 수 있는지 알아보십시오.

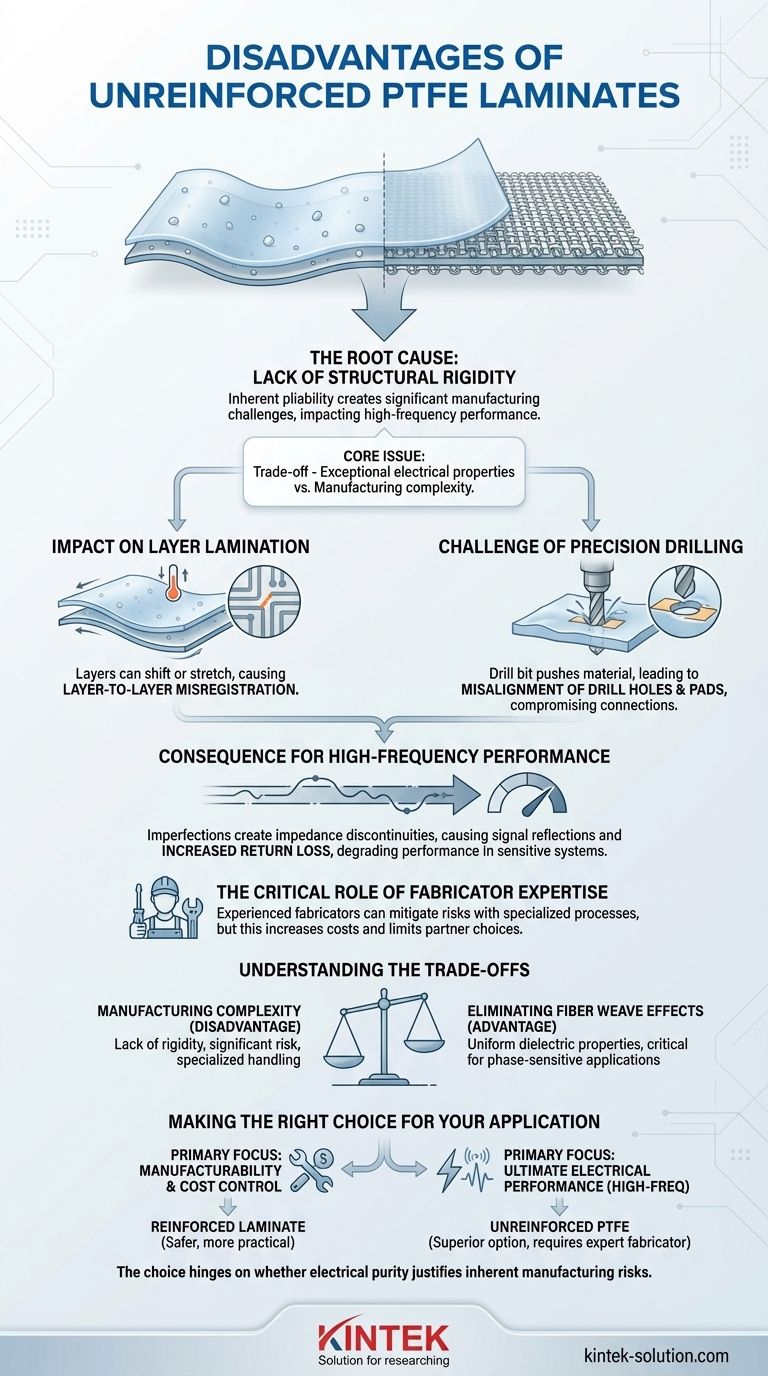

시각적 가이드
