분명히 말씀드리자면, 표준 PTFE 립 씰은 -60°C에서 200°C(-76°F에서 390°F)의 온도 범위 내에서 작동하도록 설계되었습니다. 저압 환경에서는 최대 60m/s(11,800fpm)의 매우 높은 샤프트 속도를 처리할 수 있어 까다로운 회전 애플리케이션에 적합합니다.
PTFE의 재료 특성이 온도와 속도에 대한 뛰어난 내성을 제공하지만, 극한 조건에서 씰의 실제 성능은 기계적 설계 및 재료 구성에서부터 씰링하는 샤프트의 특성에 이르기까지 전체 시스템에 따라 달라집니다.
핵심 기능 분석
PTFE 립 씰이 올바른 솔루션인지 이해하려면 헤드라인 수치 너머를 살펴보고 이러한 성능을 가능하게 하는 요소를 분석해야 합니다.
극한 온도 범위
-60°C에서 200°C의 작동 온도 범위는 폴리테트라플루오로에틸렌(PTFE)의 고유한 열 안정성의 직접적인 결과입니다. 많은 엘라스토머와 달리 저온에서 부서지거나 이 범위 내에서 고온에서 빠르게 열화되지 않습니다.
높은 회전 속도
60m/s의 샤프트 속도를 처리할 수 있는 능력은 PTFE의 매우 낮은 마찰 계수 때문입니다. 이 특성은 씰링 립에서의 열 발생을 최소화하여 이러한 고속에서 다른 재료에서 발생하는 조기 마모 및 고장을 방지합니다.
내화학성 및 내식성
공격적인 매체를 포함하는 애플리케이션의 경우 재료 구성이 중요합니다. 표준 씰은 연강 케이싱을 사용하는 반면, 최대 내식성을 위해 스테인리스 스틸 또는 100% PTFE 구조(강철 케이싱 없음) 옵션을 사용할 수 있습니다.
전체 시스템이 성공을 좌우하는 이유
씰의 사양은 전체 기계 시스템이 최적화될 때만 실현됩니다. PTFE 립 씰의 성능은 PTFE 재료 자체에만 국한되지 않습니다.
립 형상의 중요성
씰링 립의 정확한 형상은 샤프트에 특정 방사상 접촉 압력을 가하도록 설계되었습니다. 이 정밀하게 제어되는 힘은 과도한 마찰이나 마모를 유발하지 않으면서 누출 방지 동적 씰을 보장하는 요소입니다.
케이싱 및 정적 씰
외부 강철 케이싱은 구조적 강성을 제공하고 씰 하우징에 정확한 간섭 핏을 보장하며 종종 DIN 3760과 같은 표준을 준수합니다. 이는 안정적인 정적 씰을 생성하여 씰 본체 외부 주변의 누출을 방지합니다.
샤프트의 결정적인 영향
샤프트의 상태는 아마도 가장 중요한 요소 중 하나일 것입니다. PTFE 씰은 기존의 엘라스토머 씰과 다르게 작동합니다. 적절한 씰을 형성하기 위해 특정 샤프트 경도 및 표면 조도가 필요하므로 샤프트 준비는 최적의 수명과 성능을 위한 중요한 단계입니다.
절충점 및 한계 이해
객관성을 유지하려면 이러한 씰이 이상적인 선택이 아닐 수 있는 경우 또는 성공을 위해 필요한 예방 조치를 인정해야 합니다.
고속에서의 압력 민감도
인상적인 60m/s 속도 정격은 명시적으로 저압 애플리케이션을 위한 것입니다. 압력이 증가함에 따라 씰링 립에 가해지는 힘도 증가하여 특히 고속과 결합될 때 마찰 증가, 열 및 마모 가속으로 이어질 수 있습니다.
설치 민감도
PTFE 씰링 립은 단단하여 설치 중 쉽게 손상될 수 있습니다. 립에 작은 흠집이나 긁힘이 생기면 씰이 즉시 손상됩니다. 설치 중 보호용 플라스틱 또는 판지 삽입물을 사용하는 것은 권장 사항이 아니라 필수 사항입니다.
재료 잠재력 대 조립 한계
원료 PTFE의 특성과 완성된 씰 조립품의 정격을 혼동하지 않는 것이 중요합니다. 순수 PTFE 부싱은 최대 260°C를 견딜 수 있지만, PTFE 립 씰 조립품은 200°C로 정격됩니다. 이 한계는 PTFE 화합물의 충전재 및 금속 케이싱을 포함한 전체 구조에 의해 결정됩니다.
애플리케이션에 맞는 올바른 선택
신뢰성을 보장하려면 선택이 작동 환경의 주요 과제를 기반으로 해야 합니다.
- 고속에 중점을 두는 경우: 시스템 압력 관리에 중점을 두고 샤프트가 최적의 표면 경도와 마감을 갖도록 해야 합니다.
- 극한 온도에 중점을 두는 경우: 애플리케이션이 -60°C ~ 200°C 범위 내에 있는지 확인하고 모든 하우징 및 샤프트 구성 요소의 열 팽창을 고려하십시오.
- 내화학성에 중점을 두는 경우: 스테인리스 스틸 케이싱이 있는 씰 또는 가장 공격적인 환경을 위해 100% PTFE 씰을 지정하여 케이싱 부식을 제거하십시오.
궁극적으로 올바른 PTFE 립 씰을 선택하는 것은 전체 시스템의 기능을 특정 작동 요구 사항과 일치시키는 것입니다.
요약표:
| 극한 조건 | PTFE 립 씰 기능 | 주요 고려 사항 |
|---|---|---|
| 온도 | -60°C ~ 200°C (-76°F ~ 390°F) | 조립품 정격; 원료 PTFE 한계가 아님. |
| 회전 속도 | 최대 60m/s (11,800fpm) | 저압 애플리케이션용. |
| 내화학성 | 우수; 100% PTFE 구조 사용 가능 | 케이싱 재료(강철, 스테인리스, 100% PTFE)에 따라 다름. |
| 샤프트 요구 사항 | 높은 경도 및 특정 표면 조도 | 효과적인 씰 형성의 핵심. |
극한 조건에 적합한 PTFE 씰이 필요하십니까? KINTEK과 협력하십시오.
귀하의 까다로운 애플리케이션에는 환경에 맞게 정밀하게 설계된 씰이 필요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 립 씰을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 우리는 정밀한 생산을 보장하며 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 귀하의 정확한 사양을 충족합니다.
가장 까다로운 씰링 문제를 해결할 수 있는 PTFE 립 씰에 대해 논의하려면 지금 전문가에게 문의하십시오.

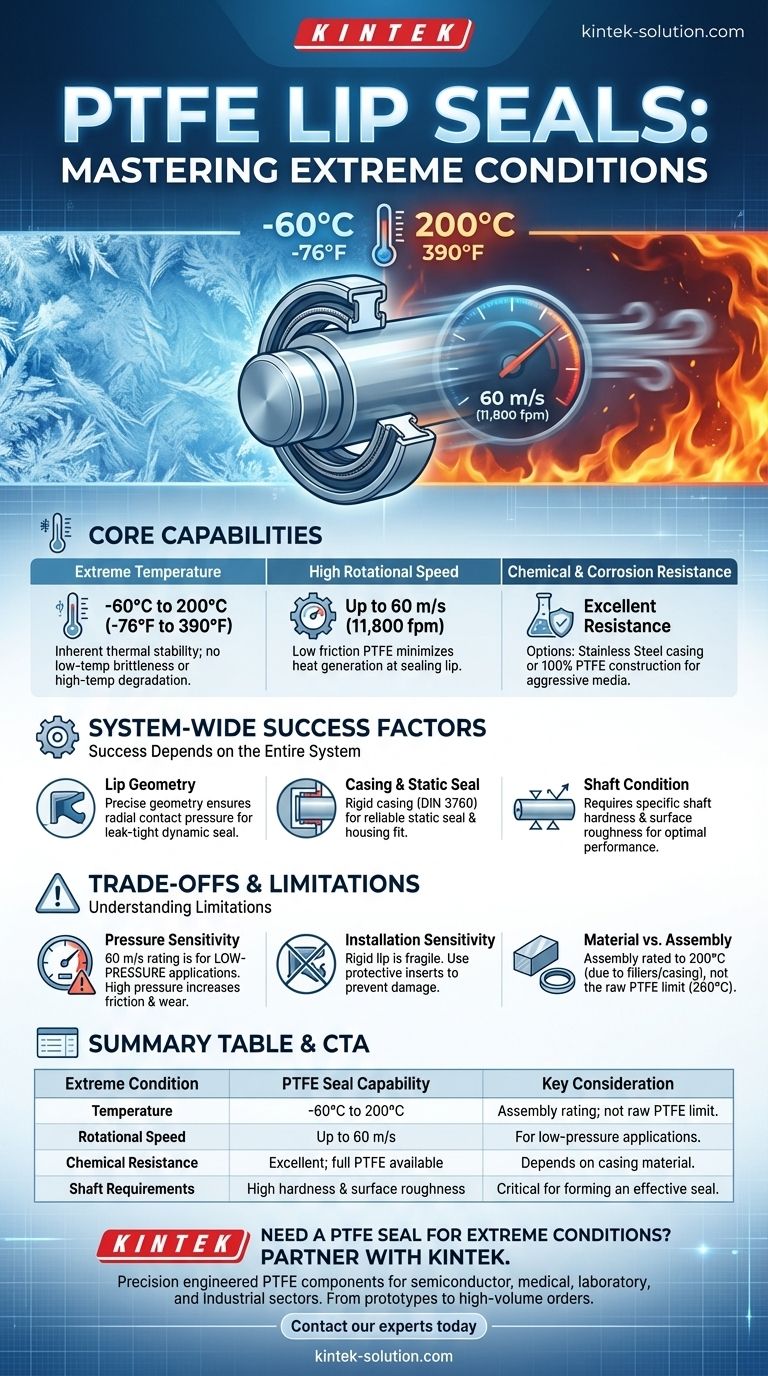

시각적 가이드
