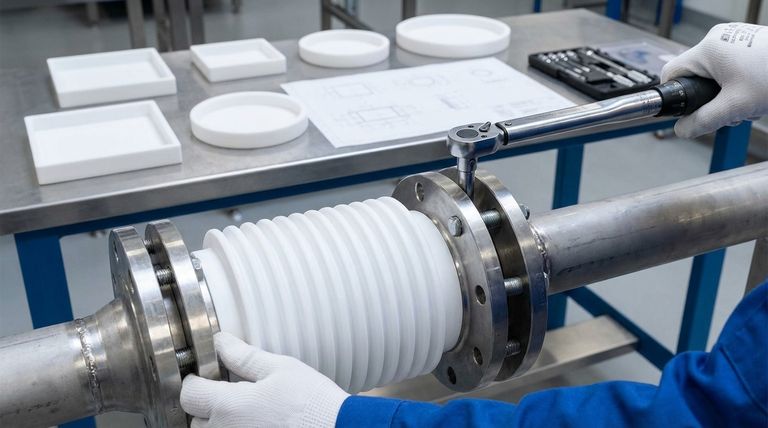

PTFE 익스팬션 벨로우즈의 성공적인 설치를 보장하려면 세 가지 중요한 조치, 즉 완벽한 배관 정렬 보장, 제조업체의 패스너 토크 사양 엄격 준수, 움직임을 위한 적절한 간격 확보에 집중해야 합니다. 이러한 단계는 벨로우즈가 응력 상태로 설치되는 것을 방지하며, 이는 조기 마모 및 치명적인 고장의 주된 원인입니다.
성공적인 설치의 핵심 원칙은 벨로우즈를 완벽하게 중립적이고 응력이 없는 상태로 장착하는 것입니다. 벨로우즈의 고유한 유연성은 초기 제작 불일치를 보상하기 위함이 아니라 향후 작동 움직임을 흡수하기 위한 것입니다.
PTFE 벨로우즈의 역할 이해
PTFE 익스팬션 벨로우즈는 단순한 연결 부품이 아니라 전체 배관 시스템의 무결성을 보호하도록 설계된 동적 구성 요소입니다. 그 기능을 이해하면 정확한 설치가 왜 필수적인지 명확해집니다.
시스템 움직임 수용
익스팬션 벨로우즈의 주요 역할은 움직임을 흡수하는 것입니다. 여기에는 온도 변화에 따른 파이프의 열 팽창 및 수축뿐만 아니라 펌프, 엔진 또는 기타 장비로 인한 기계적 진동이 포함됩니다.
중요 구성 요소 보호
이러한 응력과 움직임을 흡수함으로써 벨로우즈는 펌프 노즐, 용기 플랜지 및 밸브 본체와 같이 더 단단하고 비싼 구성 요소로 파괴적인 힘이 전달되는 것을 방지합니다.
PTFE가 선호되는 재료인 이유
PTFE는 뛰어난 내화학성, 열 안정성 및 비점착성 표면을 제공합니다. 또한 가볍기 때문에 무겁고 단단한 금속 벨로우즈에 비해 취급 및 설치가 훨씬 쉬워 노동 비용과 복잡성을 줄입니다.
적절한 설치의 핵심 원칙
완벽한 설치는 벨로우즈에 의도하지 않은 응력이 유입되는 것을 방지하는 데 중점을 둡니다. 모든 모범 사례는 이 목표를 달성하도록 설계되었습니다.
중립적이고 응력이 없는 상태에서 시작
벨로우즈는 파이프 사이의 간격을 맞추기 위해 늘리거나 압축하지 않고 지정된 중립 길이에서 설치되어야 합니다. 벨로우즈를 사용하여 파이프를 정렬 위치로 당기면 지속적인 응력이 가해져 수명이 급격히 단축됩니다.
완벽한 배관 정렬 보장
맞닿는 플랜지는 평행해야 하며 파이프 중심선은 정렬되어야 합니다. 정렬 불량은 벨로우즈를 지속적인 편향 상태로 만들어 커프 또는 주름 부분에서 피로 파괴로 이어지는 전단 응력을 생성합니다.
제조업체 토크 사양 준수
각 벨로우즈에는 패스너에 대한 정확한 토크 값이 있습니다. 과도하게 조이면 PTFE 플레어가 갈라지거나 플랜지가 손상될 수 있으며, 느슨하게 조이면 적절한 밀봉이 이루어지지 않아 누출이 발생합니다. 항상 보정된 토크 렌치를 사용하십시오.
적절한 간격 확인
벨로우즈는 필요한 모든 방향(축 방향 및 횡 방향)으로 움직일 수 있는 물리적 공간이 필요합니다. 시스템이 작동될 때 인접한 파이프, 지지대 또는 구조물이 움직임을 방해하지 않는지 확인하십시오.
일반적인 함정 및 피하는 방법
최선의 의도가 있더라도 설치 중의 간단한 간과가 벨로우즈의 성능을 저하시킬 수 있습니다. 이러한 일반적인 실수를 인지하는 것이 이를 방지하는 첫 번째 단계입니다.
비틀림 응력(꼬임) 방지
벨로우즈는 비틀림을 처리하도록 설계되지 않았습니다. 볼트 구멍을 정렬할 때 벨로우즈 자체를 비틀지 마십시오. 대신 볼트를 삽입하기 전에 맞닿는 플랜지를 회전시키십시오. 비틀림 응력은 주름진 구조에 매우 파괴적입니다.
과도한 확장 또는 압축 방지
설치 길이가 제조업체의 중립 길이 사양과 일치하는지 항상 확인하십시오. 간격이 너무 크거나 너무 작으면 배관을 수정하십시오. 배관 제작 오류를 보상하기 위해 벨로우즈를 사용하지 마십시오.
외부 손상으로부터 보호
제작 및 용접 중 벨로우즈는 보호되어야 합니다. 용접 스패터는 얇은 PTFE 재료에 구멍을 태울 수 있으며, 날카로운 도구나 충격은 압력 하에서 고장으로 이어지는 손상을 쉽게 일으킬 수 있습니다.

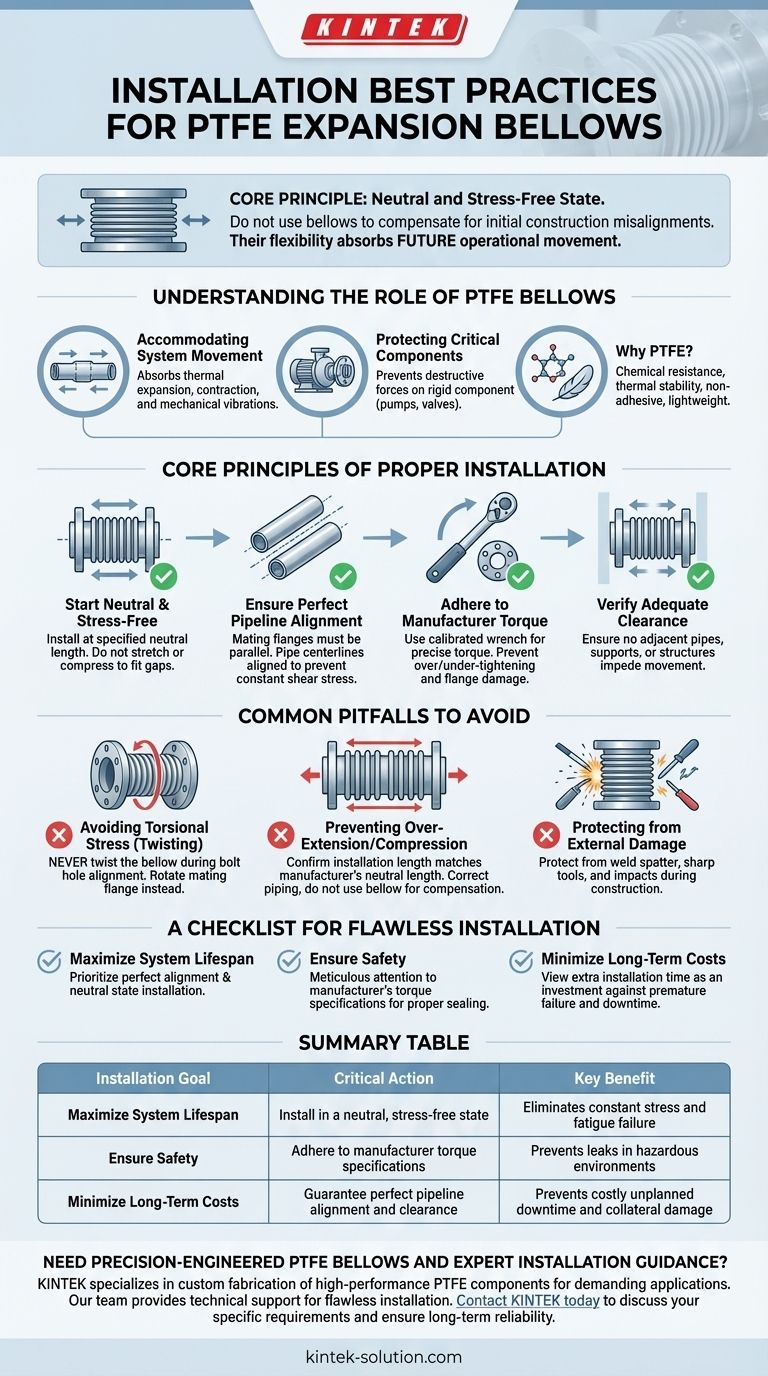

완벽한 설치를 위한 체크리스트
이 체크리스트를 사용하여 설치 절차를 시스템의 특정 목표와 일치시켜 구성 요소의 가치와 수명을 극대화하십시오.
- 시스템 수명 극대화에 중점을 두는 경우: 완벽한 정렬과 벨로우즈를 완전히 중립적인 상태로 설치하는 것을 최우선으로 하십시오. 이는 피로 파괴의 주요 원인인 지속적인 응력을 제거합니다.
- 위험한 환경에서 안전을 보장하는 데 중점을 두는 경우: 제조업체의 토크 사양에 세심한 주의를 기울이십시오. 적절하고 균일한 밀봉은 부식성 또는 위험한 화학 물질의 누출을 방지하는 가장 중요한 요소입니다.
- 장기 비용 최소화에 중점을 두는 경우: 올바른 설치에 소비되는 추가 시간을 투자로 간주하십시오. 올바른 설치는 조기 파손을 방지하여 결과적으로 비용이 많이 드는 계획되지 않은 다운타임, 부수적 손상 및 교체 비용을 방지합니다.
궁극적으로 설치 중 세부 사항에 대한 약간의 주의는 PTFE 벨로우즈가 앞으로 몇 년 동안 안정적으로 보호 기능을 수행하도록 보장할 것입니다.
요약표:
| 설치 목표 | 중요 조치 | 주요 이점 |
|---|---|---|
| 시스템 수명 극대화 | 중립적이고 응력이 없는 상태로 설치 | 지속적인 응력 및 피로 파괴 제거 |
| 안전 보장 | 제조업체 토크 사양 준수 | 위험하거나 부식성이 있는 환경에서 누출 방지 |
| 장기 비용 최소화 | 완벽한 배관 정렬 및 간격 보장 | 비용이 많이 드는 계획되지 않은 다운타임 및 부수적 손상 방지 |
