PTFE 슬라이드 베어링에는 네 가지 주요 설치 방법이 있습니다. 이는 전체 용접, 점용접, 볼팅 및 모르타르 매립입니다. 특정 방법은 구조 재료, 향후 조정 필요성, 그리고 열팽창이나 지진 이동과 같은 힘을 처리하기 위한 설계 요구 사항에 따라 결정됩니다.
핵심 결정은 설치 방법 자체에 관한 것이 아니라, 해당 방법을 구조물의 재료 및 장기 서비스 요구 사항에 맞추는 것입니다. 올바른 선택은 베어링이 설계된 대로 기능하여 자산 수명 동안 중요한 구조적 움직임을 관리하도록 보장합니다.

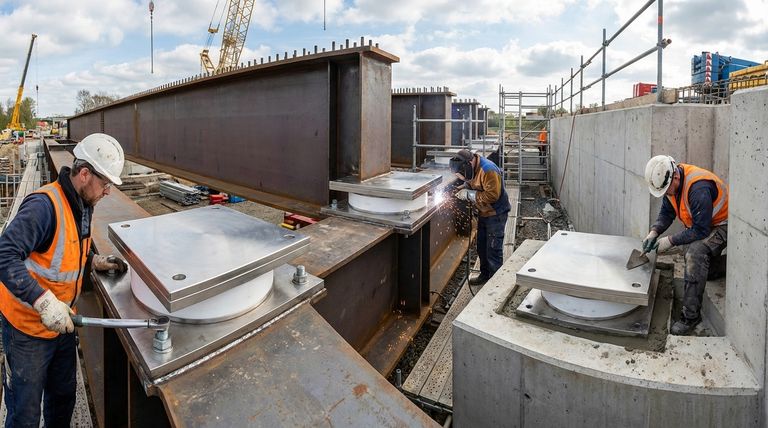

네 가지 핵심 설치 방법
각 설치 방법은 베어링이 강철에 부착되는지 또는 콘크리트에 통합되는지에 따라 주로 결정되는 고유한 목적을 가지고 있습니다.
볼팅
볼팅은 볼트를 사용하여 베어링의 지지판을 구조물에 고정하는 것을 포함합니다. 이는 조정 가능성 또는 향후 교체가 우선 순위일 때 선호되는 방법입니다.
베어링 플레이트와 구조 부재 사이의 볼트 구멍을 정밀하게 정렬해야 합니다.
전체 용접
이 방법은 베어링의 강철 지지판 전체 둘레를 강철 구조 부재에 직접 용접하여 영구적이고 연속적인 결합을 만듭니다.
전체 용접은 최대 강도와 강성을 제공하므로 향후 조정이 예상되지 않는 응용 분야에 이상적입니다. 플레이트의 열 변형 및 PTFE 손상을 방지하기 위해 주의를 기울여야 합니다.
점용접
점용접은 작고 간헐적인 용접을 사용하여 베어링의 지지판을 고정합니다. 이는 종종 전체 용접을 실행하기 전에 예비 위치 지정에 사용됩니다.
일부 설계에서는 주요 힘이 압축적이고 전단 하중이 낮은 경우 점용접만으로 최종 설치에 충분할 수 있습니다.
모르타르 매립
모르타르 매립은 베어링을 교각이나 교대와 같은 콘크리트 구조물에 직접 통합하는 데 사용됩니다.
베어링의 하부 플레이트는 홈에 놓이고 고강도 비수축 그라우트 또는 모르타르로 고정되어 견고한 하중 지지 기반을 만듭니다.
중요한 설치 원칙
적절한 설치는 베어링을 제자리에 고정하는 것 이상입니다. 베어링의 성능과 수명을 위해 기본 원칙을 준수하는 것이 필수적입니다.
올바른 구성 요소 방향
조립품은 기능하기 위해 올바르게 방향이 지정되어야 합니다. PTFE 표면은 하부 부재에 설치되어 위를 향해야 합니다.
해당 상부 부재는 PTFE에 대해 미끄러지도록 아래를 향하는 연마된 스테인리스 스틸 플레이트를 가져야 합니다. 이 구성은 슬라이딩 표면에 이물질이 쌓이는 것을 방지합니다.
PTFE 표면 보호
마찰이 적은 PTFE 표면은 민감하므로 설치 중 항상 보호되어야 합니다.
용접 스패터, 페인트 스프레이 및 금속 조각으로부터 표면을 보호하십시오. 손상이나 오염은 베어링의 성능을 저하시킬 수 있습니다.
적절한 윤활
최종 부품을 배치하기 전에 PTFE와 스테인리스 스틸 플레이트 사이에 얇고 균일한 실리콘 그리스 층을 도포해야 합니다. 이 윤활제는 초기 마찰 계수를 줄입니다.
정확한 정렬 보장
베어링은 설계 도면에 따라 완벽하게 수평으로 설치되고 정렬되어야 합니다. 많은 베어링에는 필요한 이동 방향을 나타내는 가이드 플레이트 또는 스톱이 포함되어 있습니다.
설치 후 보호
설치가 완료되고 구조물이 제자리에 놓이면 방진 커버를 설치해야 합니다. 이는 구조물 수명 동안 슬라이딩 표면을 환경 오염 물질로부터 보호합니다.
장단점 이해
설치 방법의 선택은 영구성, 재료 호환성 및 현장 실용성 간의 균형을 포함합니다.
영구성 대 조정 가능성
용접은 영구적인 연결을 만듭니다. 이는 강력하지만 용서할 수 없으며, 실수는 수정하기 어렵고 교체는 주요 작업입니다.
볼팅은 조정, 심 조정 및 교체를 허용합니다. 이 유연성은 가치가 있지만 적절한 볼트 장력 및 주기적인 검사의 필요성을 도입합니다.
재료 호환성
선택은 종종 구조 재료에 의해 결정됩니다. 용접은 강철 대 강철 연결에만 사용됩니다.
모르타르 매립은 콘크리트 지지대에 대한 주요 방법입니다. 이는 베어링의 하중이 콘크리트 기초로 원활하게 전달되도록 보장합니다.
귀하의 구조에 적합한 선택
올바른 설치 방법을 선택하는 것은 베어링이 의도한 대로 기능하여 구조적 힘을 효과적이고 안정적으로 관리하도록 보장하는 데 중요합니다.
- 강철 구조물에 영구적인 결합이 주요 초점인 경우: 최대 강도와 강성을 위해 전체 용접을 사용하십시오.
- 향후 조정 가능성 또는 교체 용이성이 주요 초점인 경우: 제거 및 재설치를 허용하므로 볼팅을 사용하십시오.
- 콘크리트 교각 또는 교대와 베어링을 통합하는 것이 주요 초점인 경우: 견고하고 일체형 연결을 만들기 위해 모르타르 매립을 사용하십시오.
- 최종 배치 전에 베어링을 일시적으로 고정하는 것이 주요 초점인 경우: 전체 용접 전 예비 단계로 점용접을 사용하십시오.
궁극적으로 올바른 설치는 단순한 구성 요소를 구조물의 장기적인 건강과 안전을 보장하는 중요한 요소로 변화시킵니다.
요약 표:
| 방법 | 주요 용도 | 주요 특징 |
|---|---|---|
| 볼팅 | 강철 구조물 | 조정 가능성 및 향후 교체 허용 |
| 전체 용접 | 강철 구조물 | 영구적이고 고강도 결합 생성 |
| 점용접 | 강철 구조물 | 예비 위치 지정에 사용 |
| 모르타르 매립 | 콘크리트 구조물 | 베어링을 콘크리트 기초에 통합 |
KINTEK의 정밀 설계된 PTFE 구성 요소로 프로젝트의 수명과 안전을 보장하십시오.
올바른 설치 방법을 선택하는 것이 중요하지만, 이는 특정 응용 분야에 맞게 설계된 고품질 베어링에서 시작됩니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 PTFE 씰, 라이너, 슬라이드 베어링 및 실험실 용품 제조를 전문으로 합니다. 우리는 프로토타입부터 대량 주문에 이르기까지 모든 구성 요소의 정밀도를 우선시합니다.
저희의 전문 지식이 귀하의 다음 프로젝트를 안내하도록 하십시오. 귀하의 특정 요구 사항에 대한 상담을 위해 오늘 저희 엔지니어링 팀에 문의하십시오.

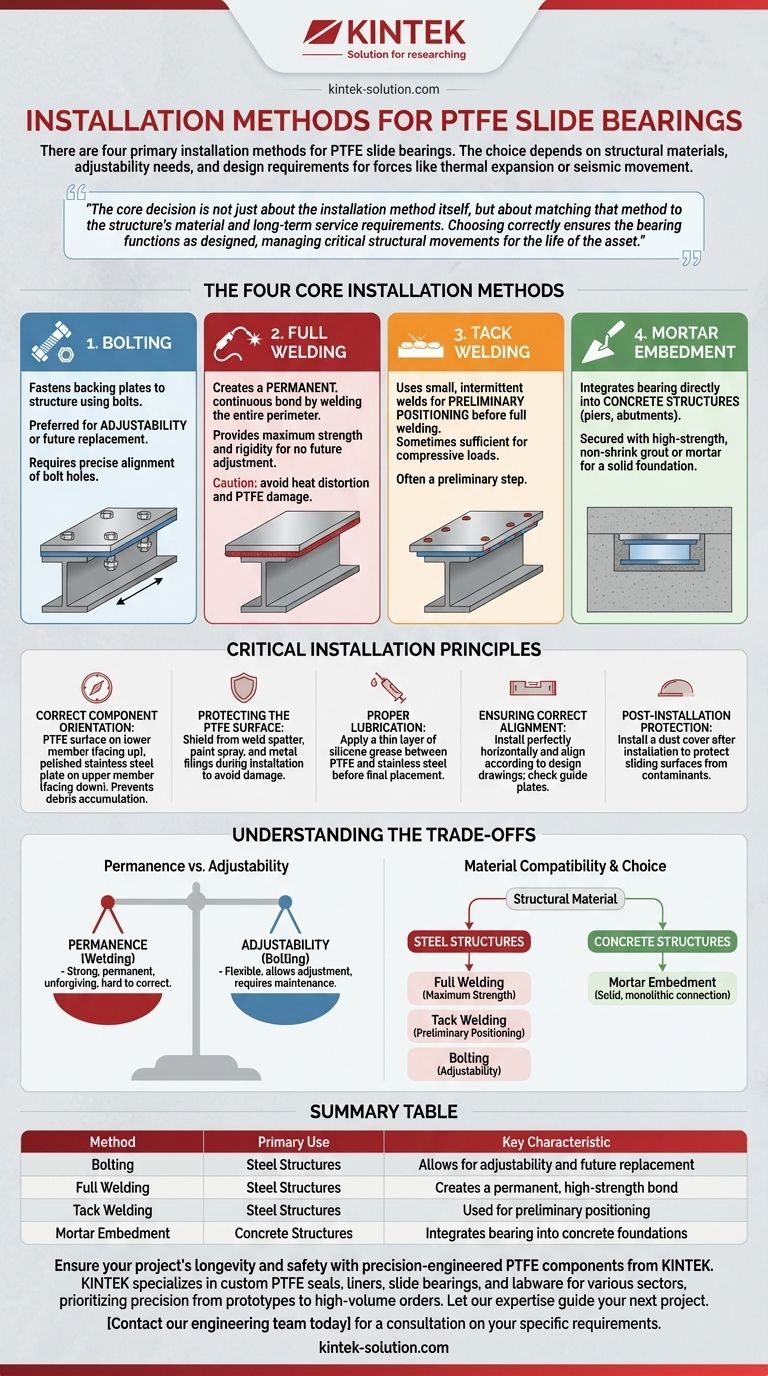

시각적 가이드
