PTFE 슬라이드 베어링은 몇 가지 표준적이고 신뢰할 수 있는 방법을 통해 설치할 수 있습니다. 주요 기술은 볼팅(볼트로 고정), 점용접(Tack-welding), 전체 용접(Full welding) 및 모르타르 매입(Mortar embedment)입니다. 선택은 주변 구조물의 설계, 그것이 강철인지 콘크리트인지, 그리고 해당 응용 분야에 선택된 특정 베어링 구성에 따라 결정됩니다.
모든 설치의 핵심 원칙은 그 방법이 PTFE 재료 자체가 아닌 베어링의 강철 지지판에 작용한다는 것입니다. 성공은 의도한 방법에 적합한 베어링 어셈블리를 선택하고 공정 중 민감한 PTFE 슬라이딩 표면을 오염 및 손상으로부터 세심하게 보호하는 데 전적으로 달려 있습니다.
설치 가능한 베어링의 구조
설치 방법을 이해하려면 먼저 베어링의 구성을 이해해야 합니다. 이것은 단순한 플라스틱 조각이 아니라 더 큰 구조물에 부착되도록 설계된 엔지니어링된 어셈블리입니다.
지지판: 설치의 기반
PTFE 슬라이드 베어링은 PTFE 층을 단단한 지지판에 화학적으로 접합한 것으로 구성되며, 이 지지판은 일반적으로 두께가 약 8mm인 강철판입니다.
이 강철판이 실제로 볼트로 고정되거나 용접되는 부품입니다. 이는 저마찰 PTFE와 주 구조물 사이에 필요한 구조적 인터페이스를 제공합니다.
슬라이딩 표면: 2부 시스템
완전한 베어링 어셈블리에는 두 가지 뚜렷한 부품이 있습니다. 하부 부재는 PTFE 패드가 위를 향하도록 접합된 지지판입니다.
상부 부재는 PTFE와 미끄러지는 광택 처리된 스테인리스 스틸판입니다. 이 방향, 즉 PTFE가 아래에, 강철이 위에 있는 방향은 적절한 기능과 이물질 배출에 매우 중요합니다.
재료 구성이 사용을 결정합니다
다양한 환경을 위해 다양한 구성이 존재합니다. 표준 PTFE는 최대 130°C의 온도에 적합합니다.
더 높은 온도의 경우, 설계는 지지판에 오목하게 들어간 더 두꺼운 5mm PTFE 층(최대 200°C) 또는 극심한 열을 위한 흑연 기반 슬라이딩 재료(최대 500°C)를 사용할 수 있습니다.

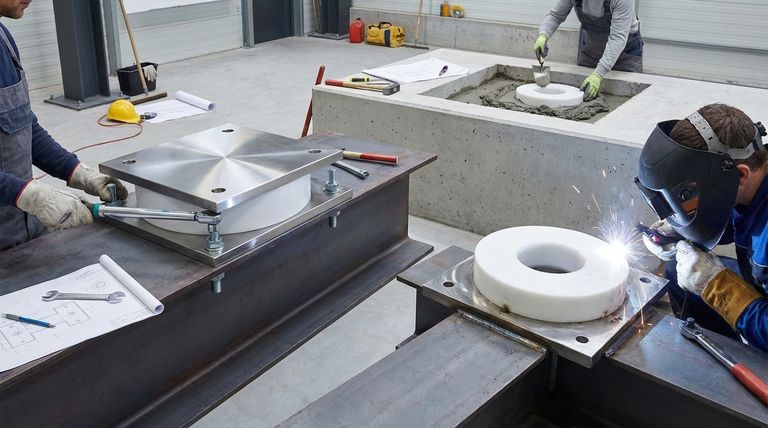

각 설치 방법에 대한 자세한 분석
지지판의 다용성은 다양한 연결 유형을 허용하며, 각 연결 유형은 다른 구조적 맥락에 적합합니다.
볼팅(Bolting)
볼팅은 간단한 기계적 고정 방법입니다. 지지판에는 프로젝트 사양에 따라 미리 구멍이 뚫려 제공됩니다.
이 접근 방식은 용접이 비실용적이거나 향후 구성 요소를 분해해야 할 수 있는 상황에서 일반적입니다.
점용접(Tack-Welding)
점용접은 베어링의 지지판을 올바른 위치에 고정하기 위해 작고 임시적인 용접을 만드는 것을 포함합니다.
이는 종종 주요 구조 부재가 주변에 완전히 조립되거나 용접되기 전에 베어링 위치를 확보하기 위한 예비 단계입니다.
전체 용접(Full Welding)
영구적이고 매우 단단한 연결을 위해 지지판의 전체 둘레를 강철 구조 부재에 직접 용접할 수 있습니다.
이 방법은 매끄럽고 강력한 결합을 생성하여 베어링을 구조의 필수적인 부분으로 만듭니다. 강철 대 강철 연결에 가장 일반적인 방법입니다.
모르타르 매입(Mortar Embedment)
콘크리트 구조물에서는 베어링 어셈블리가 콘크리트에 형성된 홈이나 포켓에 놓이는 경우가 많습니다.
그런 다음 베어링을 올바른 높이로 설정하고 지지판 주위에 고강도 비수축성 그라우트 또는 모르타르를 채워 고정합니다.
중요한 모범 사례 및 함정
올바른 설치는 방법보다는 실행에 달려 있습니다. 여기서의 실수는 전체 시스템을 손상시킬 수 있습니다.
PTFE 표면 보호는 협상의 여지가 없습니다
PTFE의 저마찰 특성은 오염에 의해 쉽게 파괴됩니다. 표면은 항상 현장의 위험으로부터 보호되어야 합니다.
주요 위협에는 용접 스패터, 페인트 스프레이, 금속 스와프(swarf) 또는 기타 건설 파편이 포함됩니다. 임시 덮개는 가능한 한 오랫동안 제자리에 유지되어야 합니다.
올바른 방향이 중요합니다
베어링을 거꾸로 설치하는 것, 즉 PTFE가 상부 부재에 있도록 하는 것은 중대한 실수입니다. PTFE 패드는 하부의 고정된 요소에 있도록 설계되었습니다.
이는 광택 처리된 스테인리스 스틸 상부 플레이트가 자유롭게 미끄러질 수 있도록 하고 설계가 슬라이딩 인터페이스에서 이물질을 효과적으로 배출할 수 있도록 보장합니다.
하중을 가하기 전에 깨끗한 인터페이스를 확인하십시오
상부 슬라이딩 플레이트가 하부 PTFE 패드와 최종 접촉하기 전에 전체 표면을 검사하고 청소해야 합니다.
표면 사이에 갇힌 모든 모래, 먼지 또는 파편은 PTFE를 긁고 마찰을 증가시키며 베어링 성능을 영구적으로 저하시킵니다.
프로젝트에 적합한 선택
설치 방법의 선택은 구조 설계 및 운영 목표의 직접적인 기능입니다.
- 적응성 또는 현장 용접 회피에 중점을 둔 경우: 볼팅이 가장 직접적이고 잠재적으로 가역적인 방법입니다.
- 새로운 강철 구조물에 통합하는 경우: 전체 용접은 구조 부재에 가장 강력하고 영구적인 연결을 제공합니다.
- 프리캐스트 또는 현장 타설 콘크리트와 작업하는 경우: 모르타르 매입은 원활한 통합을 위한 표준 접근 방식입니다.
- 후속 조립을 위해 베어링을 고정해야 하는 경우: 점용접은 효과적인 임시 고정 장치이지만 PTFE 보호에 극도의 주의가 필요합니다.
적절한 설치는 PTFE 슬라이드 베어링 시스템의 장기적인 유지 보수가 필요 없는 성능을 구현하는 마지막의 중요한 단계입니다.
요약표:
| 설치 방법 | 가장 적합한 용도 | 주요 고려 사항 |
|---|---|---|
| 볼팅 | 강철 구조물, 향후 분해 | 지지판의 사전 드릴링된 구멍 |
| 점용접 | 최종 조립 전 임시 위치 지정 | 용접 스패터로부터 PTFE 보호 |
| 전체 용접 | 영구적이고 단단한 강철 대 강철 연결 | 강철 구조물에 가장 일반적 |
| 모르타르 매입 | 콘크리트 구조물(프리캐스트/현장 타설) | 고강도 비수축성 그라우트 사용 |
PTFE 베어링 프로젝트를 위한 신뢰할 수 있는 파트너가 필요하십니까?
올바른 설치 방법을 선택하는 것이 중요하지만, 이는 고품질의 정밀하게 설계된 PTFE 구성 요소에서 시작됩니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 PTFE 씰, 라이너, 슬라이드 베어링 및 실험실 기구 제조를 전문으로 합니다. 당사는 귀하의 구성 요소가 원활한 설치와 장기적인 유지 보수가 필요 없는 성능을 위해 설계되었는지 확인합니다.
프로토타입부터 대량 주문까지 귀하의 프로젝트가 요구하는 정밀도와 전문 지식을 제공해 드리겠습니다.
상담 및 견적을 위해 지금 KINTEK에 문의하십시오.

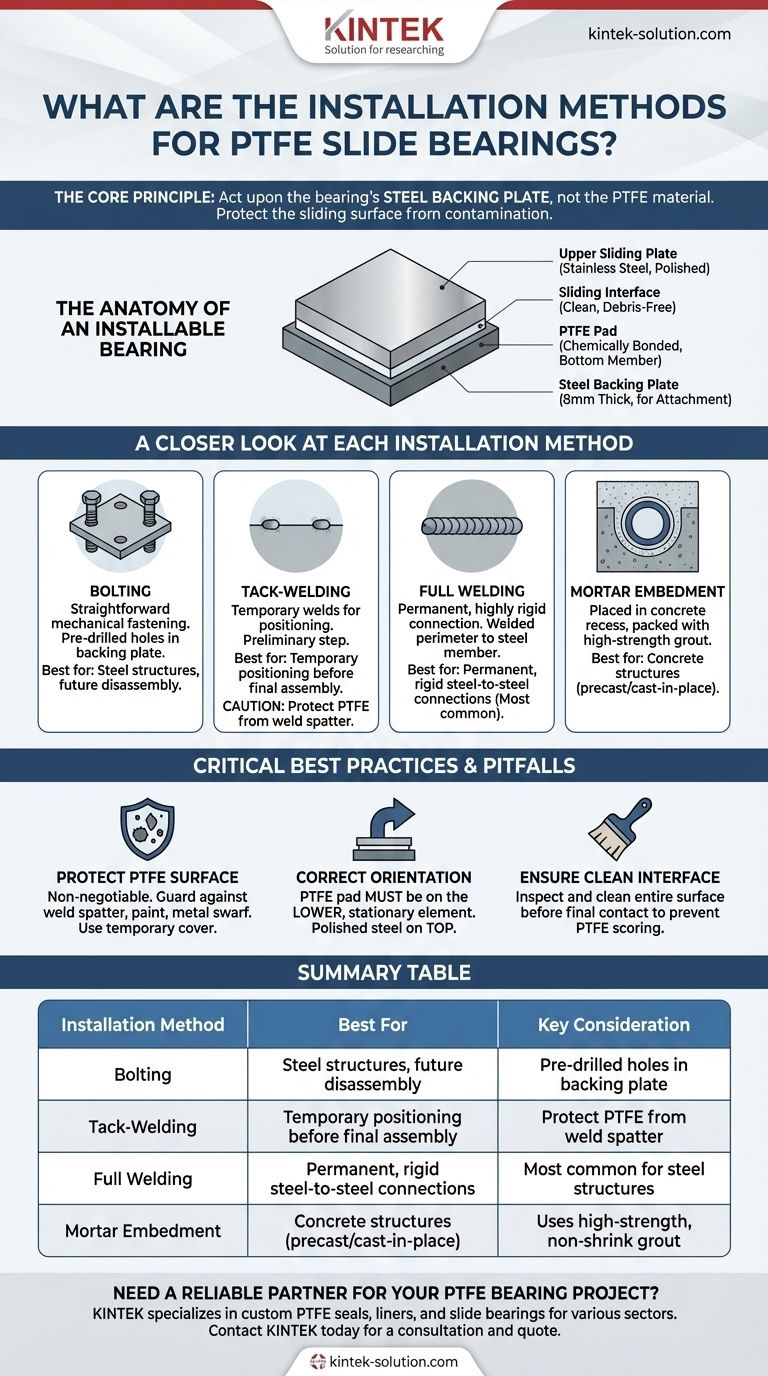

시각적 가이드
