본질적으로, 금속-폴리머 청동 기반 PTFE 평면 베어링은 강도와 저마찰, 자체 윤활 표면을 결합하도록 설계된 복합 구조입니다. 이 베어링은 기계적 강도를 제공하는 단단한 청동 지지층과 슬라이딩 표면 역할을 하는 폴리테트라플루오로에틸렌(PTFE) 기반 재료로 만들어진 기능성 내부 층으로 구성됩니다.
핵심적인 통찰력은 이러한 베어링이 단일 재료가 아니라 계층화된 시스템이라는 것입니다. 이 설계는 금속의 구조적 무결성과 폴리머의 뛰어난 저마찰 특성을 전략적으로 결합하여 고성능의 유지 보수가 필요 없는 구성 요소를 만듭니다.

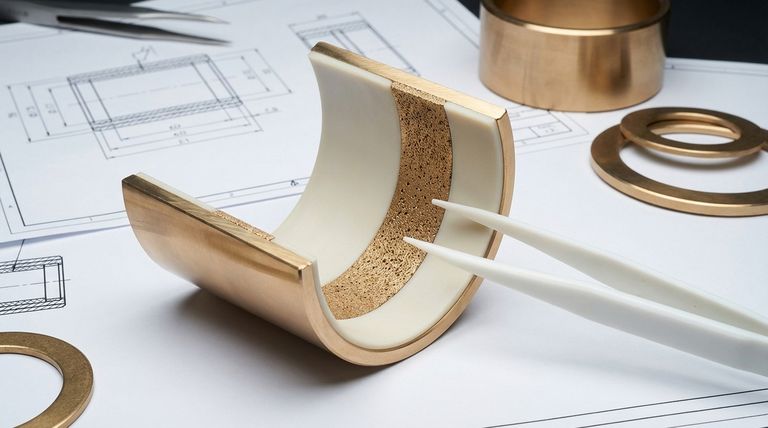

층상 구조에 대한 심층 분석
이러한 베어링이 어떻게 작동하는지 이해하려면 각 개별 층의 역할을 분석해야 합니다. 베어링의 성능은 이러한 구성 요소들이 협력하여 작동하는지에 전적으로 달려 있습니다.
청동 지지층
가장 바깥쪽 층은 청동 지지층입니다. 주요 기능은 원통형 부싱, 플랜지 부싱 또는 스러스트 와셔 등 베어링의 기계적 강도와 구조적 형태를 제공하는 것입니다.
이 지지층 덕분에 베어링을 하우징에 프레스 핏(압입)할 수 있으며 작동 중 높은 하중을 견디고 변형에 저항할 수 있습니다. 청동은 우수한 내식성과 열전도율 때문에 종종 강철보다 선호됩니다.
다공성 소결 청동 중간층
청동 지지층에 접합된 것은 중요한 소결 다공성 청동 중간층입니다. 이 층은 부드러운 PTFE 슬라이딩 층에 대한 강력한 기계적 앵커 역할을 합니다.
제조 과정에서 PTFE 기반 폴리머 혼합물이 이 소결 청동의 기공 속으로 강제로 삽입됩니다. 이는 단단한 잠금 장치를 생성하여 슬라이딩 층이 무거운 하중 하에서 벗겨지거나 전단되는 것을 방지합니다. 또한 슬라이딩 표면에서 열을 발산하는 데 도움이 됩니다.
PTFE 기반 슬라이딩 층
마지막 내부 층은 PTFE 기반 슬라이딩 표면입니다. 이것이 베어링의 기능적 핵심으로, 저마찰 및 자체 윤활 특성을 제공합니다.
처음에 이 층의 두께는 약 0.01~0.03mm입니다. 베어링이 작동함에 따라 이 PTFE 재료의 미세한 양이 맞닿는 샤프트로 이동하여 양 표면에 최적의 저마찰 "전이막"을 형성합니다. 이 과정이 외부 윤활 없이 부드럽고 스틱-슬립 없는 움직임을 가능하게 합니다.
주요 상충 관계 이해
매우 효과적이지만, 이러한 베어링이 만능 해결책은 아닙니다. 그 한계를 이해하는 것은 적절한 적용과 조기 고장 방지에 매우 중요합니다.
부하 및 속도 성능
금속-폴리머 베어링에는 특정 압력-속도(PV) 한계가 있습니다. 권장되는 하중(압력)과 회전 속도의 조합을 초과하면 과도한 열이 발생하여 PTFE 층의 마모가 가속화되고 잠재적인 고장으로 이어집니다.
온도 민감성
PTFE 슬라이딩 층에는 정의된 작동 온도 범위가 있습니다. 지나치게 높은 온도는 폴리머를 연화시키고 열화시킬 수 있으며, 극심한 추위는 취성(깨지기 쉬움)을 유발할 수 있습니다. 청동 지지층은 열을 분산시키는 데 도움이 되지만, 적용 분야의 열 환경을 고려해야 합니다.
정렬 불량 및 오염에 대한 민감성
얇은 PTFE 층은 샤프트 정렬 불량 및 마모성 오염 물질에 의해 손상되기 쉽습니다. 먼지나 금속 부스러기와 같은 단단한 입자가 부드러운 표면에 박혀 샤프트를 긁고 베어링의 저마찰 특성을 파괴할 수 있습니다.
귀하의 응용 분야에 적합한 선택
베어링의 물리적 형태는 지지해야 하는 움직임과 하중의 유형에 따라 전적으로 결정됩니다.
- 회전 샤프트 지지가 주요 관심사인 경우: 표준 원통형 부싱이 레이디얼 하중을 처리하는 올바른 선택입니다.
- 레이디얼 및 축 방향 하중을 모두 처리해야 하는 경우: 플랜지 부싱은 레이디얼 베어링 표면과 축 방향 움직임을 방지하기 위한 스러스트 면을 제공합니다.
- 순수하게 축 방향(스러스트) 하중을 관리하는 경우: 간단한 스러스트 와셔가 가장 효과적이고 직접적인 해결책입니다.
궁극적으로 이 층상 구조는 광범위한 기계적 응용 분야를 위한 견고하고 자체 윤활되는 솔루션을 제공합니다.
요약표:
| 구성 요소 | 기능 | 주요 특성 |
|---|---|---|
| 청동 지지층 | 구조적 강도 및 형태 제공 | 프레스 핏 가능 및 높은 하중 지지 |
| 다공성 소결 청동 중간층 | PTFE 층 고정 및 열 전도 | 견고한 기계적 결합 생성 |
| PTFE 기반 슬라이딩 층 | 저마찰, 자체 윤활 표면 제공 | 부드러운 움직임을 위해 샤프트에 전이막 형성 |
귀하의 응용 분야를 위한 고성능 자체 윤활 PTFE 구성 요소가 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 PTFE 씰, 라이너 및 베어링의 정밀 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지, 당사의 전문 지식은 귀하의 정확한 하중, 속도 및 환경 요구 사항을 충족하는 구성품을 보장합니다. 지금 바로 당사 엔지니어링 팀에 문의하여 프로젝트에 대해 논의하고 신뢰할 수 있는 유지 보수가 필요 없는 PTFE 솔루션으로 귀하의 설계를 어떻게 향상시킬 수 있는지 알아보십시오.

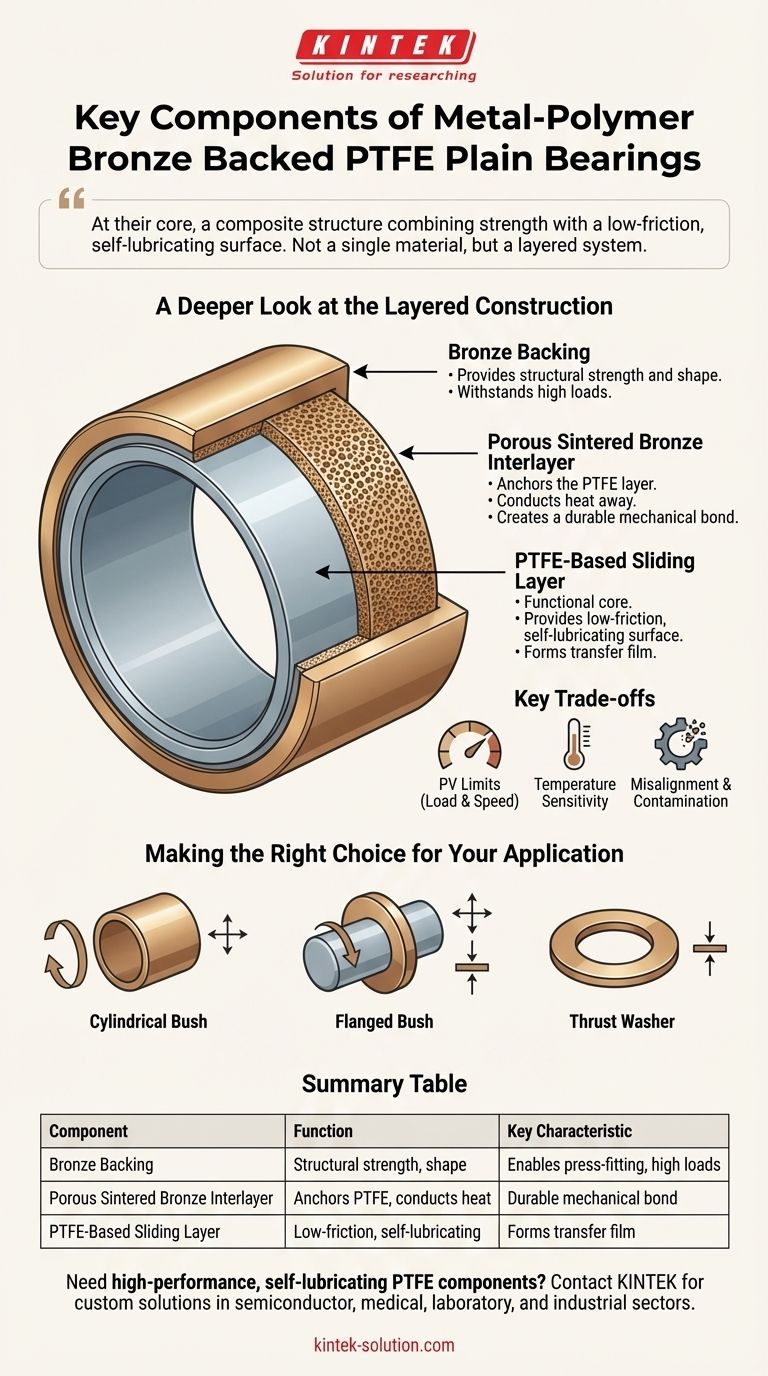

시각적 가이드
