본질적으로, 주요 차이점은 애플리케이션에 의해 결정됩니다. PTFE 립 씰은 기존의 엘라스토머 씰이 실패할 수 있는 극한 작동 조건을 위해 설계되었습니다. PTFE는 우수한 재료 특성과 고속, 극한 온도 및 공격적인 화학 물질에 유리한 뚜렷한 설계 덕분에 탁월하며, 엘라스토머 씰은 보다 표준적인 애플리케이션을 위한 다재다능하고 비용 효율적인 솔루션입니다.
PTFE 씰과 엘라스토머 씰 사이의 선택은 어느 것이 보편적으로 우수한가에 관한 것이 아니라, 씰의 기본 설계 및 재료 능력을 작동 환경의 특정 요구 사항과 일치시키는 것에 관한 것입니다.
기본 설계 및 구조 차이점
이 두 가지 씰 유형 간의 성능 격차는 재료 특성, 제조 방법 및 결과적인 씰링 메커니즘에서 비롯됩니다.
재료 특성
PTFE(폴리테트라플루오로에틸렌)는 극도로 낮은 마찰, 뛰어난 내화학성 및 매우 넓은 작동 온도 범위로 유명한 고성능 열가소성 수지입니다.
엘라스토머(NBR 또는 FKM과 같은 고무 화합물)는 유연성, 복원력 및 성형 가능성으로 높이 평가되어 광범위한 범용 씰링 작업에 적합합니다.
제조 공정
엘라스토머 립 씰은 일반적으로 단일의 효율적인 공정으로 금속 케이싱에 직접 성형됩니다. 이는 대량 생산을 위한 비용 효율적인 솔루션입니다.
PTFE 립은 이러한 방식으로 성형될 수 없습니다. 단단한 재료 빌렛에서 가공한 다음 금속 케이싱에 프레스 장착해야 합니다. 이 다단계 공정은 높은 정밀도를 요구하며 단위 비용을 높이는 요인이 됩니다.
씰링 메커니즘 및 접촉
엘라스토머 씰은 일반적으로 누출을 방지하기 위해 샤프트와 고압 접촉 라인을 생성하는 스프링으로 구동되는 좁은 립을 사용합니다.
PTFE 씰은 다르게 작동합니다. 연장 스프링을 사용하지 않고 씰의 고유한 탄성, 씰의 고유한 탄력성 및 정밀하게 설계된 케이싱에 의존합니다. 이들은 더 낮은 단위 하중으로 더 넓은 립 접촉 패턴을 특징으로 하며, 마찰과 마모를 고속에서 관리하기 위해 더 넓은 영역에 힘을 분산시킵니다.
작동 조건에서의 성능
이러한 설계 차이는 씰 선택에서 가장 중요한 요소인 뚜렷한 성능 기능으로 직접 이어집니다.
온도 범위
PTFE 씰은 열화되거나 부서지기 쉬워지지 않고 일반적으로 -53°C에서 232°C(-63°F에서 450°F)의 극한 온도에서 작동할 수 있습니다.
엘라스토머 씰은 화합물에 따라 달라지는 훨씬 더 좁은 온도 범위를 가집니다. 이러한 한계를 초과하면 경화, 균열 또는 씰링 능력 상실이 발생할 수 있습니다.
회전 속도 및 압력
PTFE의 낮은 마찰 특성 덕분에 엘라스토머 씰이 빠르게 과열되어 고장나는 지점보다 훨씬 높은 샤프트 속도, 종종 35m/s(7,000ft/min)를 처리할 수 있습니다.
PTFE 씰은 또한 표준 립 씰과 보다 복잡한 기계적 씰 사이의 격차를 해소하여 대부분의 엘라스토머 설계가 견딜 수 있는 것보다 높은 시스템 압력에서 효과적으로 작동합니다.
화학 및 매체 내성
PTFE는 거의 화학적으로 불활성이므로 대부분의 고무 화합물을 빠르게 분해하는 공격적인 용제, 산 또는 기타 부식성 매체를 포함하는 애플리케이션에 기본 선택입니다.
상충 관계 이해
올바른 씰을 선택하려면 각 설계에 내재된 절충 사항을 인식해야 합니다.
비용 및 복잡성
엘라스토머 씰의 주요 이점은 효율적인 대량 성형 공정으로 인한 낮은 비용입니다.
PTFE 씰은 훨씬 더 비쌉니다. 이는 더 높은 원자재 비용과 제조에 필요한 정밀 가공의 직접적인 결과입니다.
설치 민감도
두 씰 모두 신중한 설치가 필요하지만, 씰링력을 위해 정밀한 프레스 장착 및 케이싱 형상에 의존하는 PTFE 씰의 설계는 설치 오류나 샤프트 불완전성에 덜 관대할 수 있습니다.
마모 특성
PTFE 씰의 더 넓고 낮은 압력 풋프린트는 고속 애플리케이션에서 마모를 관리하도록 특별히 설계되었습니다. 그러나 연마성 매체에서는 성능이 달라질 수 있으며 적절한 재료 선택이 중요합니다.
애플리케이션에 적합한 선택 보장
올바른 씰을 선택하는 것은 특정 작동 요구 사항과 그 기능을 일치시키는 문제입니다.
- 극한 조건(높은 샤프트 속도, 넓은 온도 범위 또는 공격적인 화학 물질)에 중점을 둔 경우: 엘라스토머 씰이 안정적인 서비스 수명을 제공하지 않으므로 PTFE가 필요한 선택입니다.
- 표준적이고 비용에 민감한 애플리케이션(적당한 속도, 온도 및 일반적인 윤활제)에 중점을 둔 경우: 엘라스토머 씰이 가장 실용적이고 경제적인 솔루션입니다.
- 애플리케이션이 경계선에 있는 경우(고성능 엘라스토머의 한계를 넘어서는 경우): 신뢰성과 씰 수명을 크게 향상시킬 수 있는 보다 강력한 대안으로 PTFE를 평가하십시오.
궁극적으로 정보에 입각한 씰 선택은 장비의 신뢰성과 성능을 보장하는 기본 단계입니다.
요약표:
| 특징 | PTFE 립 씰 | 엘라스토머 립 씰 |
|---|---|---|
| 주요 사용 사례 | 극한 조건(고온, 고속, 화학 물질) | 표준, 비용에 민감한 애플리케이션 |
| 온도 범위 | -53°C ~ 232°C (-63°F ~ 450°F) | 더 좁음, 화합물에 따라 다름 |
| 최대 표면 속도 | > 35 m/s (7,000 ft/min) | 낮음, 과열되기 쉬움 |
| 내화학성 | 우수(거의 불활성) | 다양함, 일반적으로 낮음 |
| 비용 및 제조 | 고가, 정밀 가공 | 저가, 대량 성형 |
| 씰링 메커니즘 | 더 넓은 립, 더 낮은 단위 하중 | 좁은 립, 스프링 구동 |
애플리케이션에서 최고의 성능 보장
잘못된 씰을 선택하면 장비 고장 및 비용이 많이 드는 다운타임이 발생할 수 있습니다. KINTEK의 전문가는 반도체, 의료, 실험실 및 산업 분야의 가장 까다로운 환경을 위해 정밀 PTFE 부품(씰, 라이너 및 실험실 기구 포함) 제조를 전문으로 합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 극한의 PTFE 기능이 필요하든 고성능 엘라스토머 솔루션이 필요하든 특정 작동 조건에 완벽하게 맞는 씰을 얻을 수 있도록 보장합니다.
신뢰성을 타협하지 마십시오. 씰링 솔루션을 최적화하기 위한 상담을 위해 지금 바로 엔지니어링 팀에 문의하십시오.

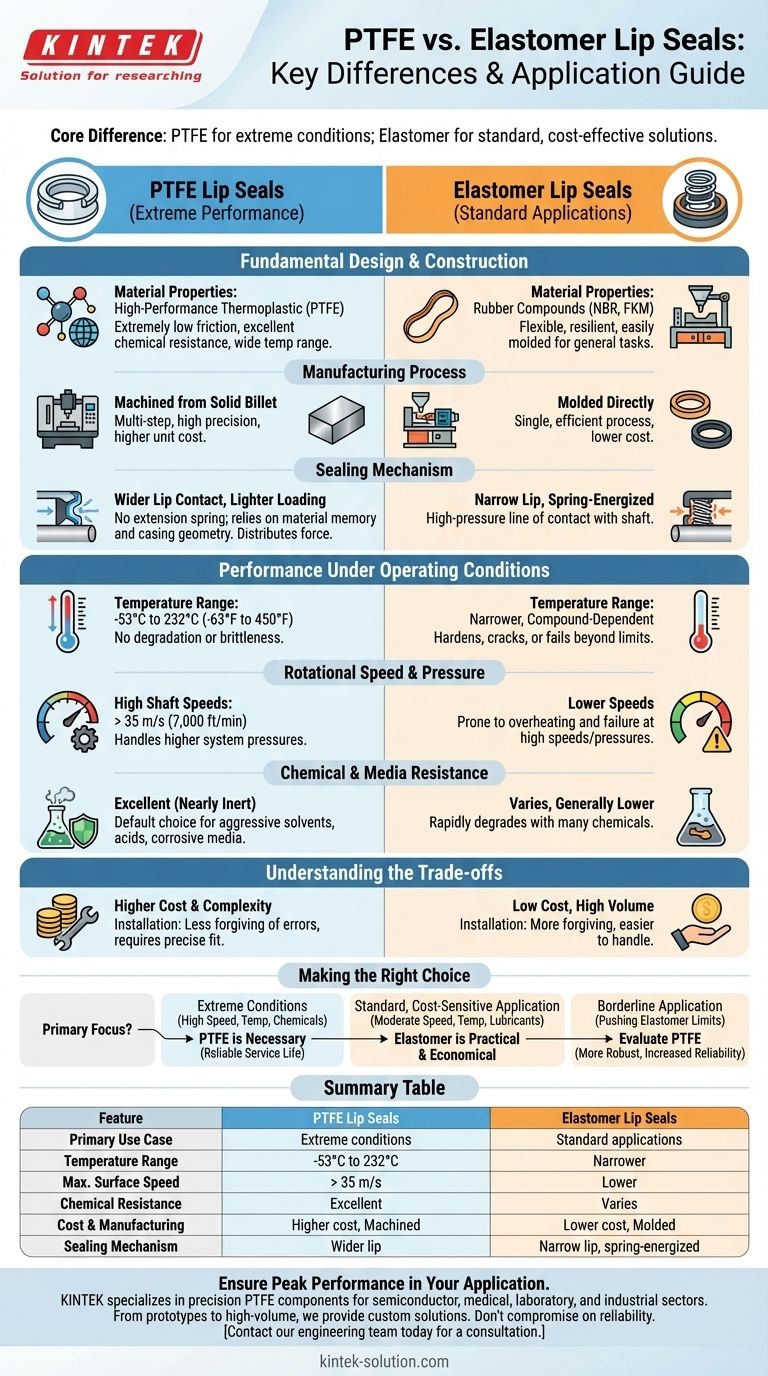

시각적 가이드
