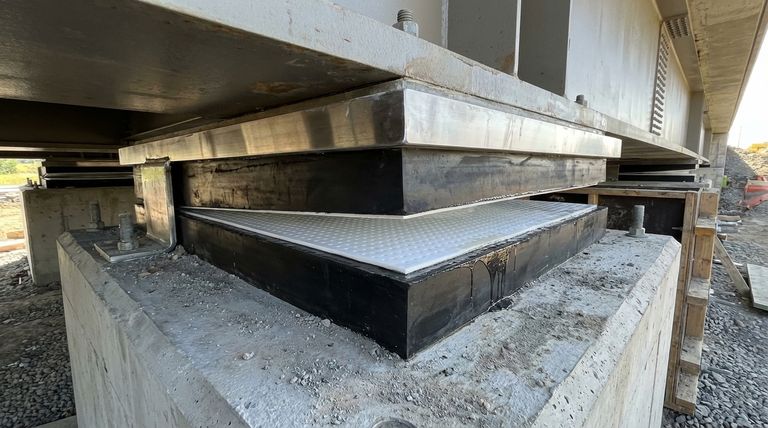

본질적으로 PTFE 슬라이딩 엘라스토머 베어링은 두 가지 근본적인 구조적 문제를 동시에 해결하도록 설계된 복합 장치입니다. 이 베어링은 기존 엘라스토머 베어링의 압축 강도와 회전 유연성을 통합된 저마찰 슬라이딩 표면(폴리테트라플루오로에틸렌(PTFE)으로 제작)과 결합하여 막대한 수직 하중을 지지하는 동시에 상당한 수평 이동 및 각도 회전을 허용합니다.
PTFE 슬라이딩 엘라스토머 베어링의 핵심 혁신은 기능의 분리입니다. 엘라스토머 패드는 수직 하중과 회전을 관리하고, 특수 PTFE 층은 대형 저마찰 수평 슬라이딩을 처리합니다. 이 이중 기능 설계는 현대 교량 및 복잡한 구조물에 매우 효율적인 솔루션이 됩니다.
베어링 기능 해부
특징을 이해하려면 먼저 구성 요소를 이해해야 합니다. 이 베어링은 각 부분이 뚜렷한 역할을 하는 계층화된 시스템입니다.
엘라스토머 패드
베어링의 기초는 일반적으로 천연 고무 또는 네오프렌으로 만들어지고 내부 강판으로 보강된 엘라스토머 패드입니다. 주요 임무는 상부 구조물의 엄청난 수직 무게를 지지하는 것입니다. 또한 고유의 유연성 덕분에 하중 하에서 보가 처짐에 따라 빔 끝의 약간의 회전을 수용하기 위해 변형될 수 있습니다.
PTFE 슬라이딩 표면
엘라스토머 패드 상단에는 마찰 계수가 극도로 낮은 것으로 유명한 얇은 PTFE 시트가 접착되어 있습니다. 이 층은 열 팽창 및 수축으로 인한 대규모 수평 이동을 지지대와 교대부에 전달되는 응력을 최소화하면서 수용하는 핵심입니다.
스테인리스 스틸 맞닿음판
PTFE는 콘크리트와 미끄러지지 않습니다. 대신 구조물 하부에 고정된 고도로 연마된 스테인리스 스틸판과 미끄러집니다. PTFE와 연마된 강철의 이러한 조합이 거의 마찰 없는 슬라이딩 인터페이스를 생성합니다.
윤활 시스템
수십 년 동안 일관되게 부드러운 움직임을 보장하기 위해 PTFE 표면에는 종종 작은 오목한 딤플이 만들어집니다. 이 딤플은 저장소 역할을 하여 실리콘 기반 윤활제를 보유하여 초기 마찰을 줄이고 베어링 수명 동안 성능을 보장합니다.
주요 성능 이점 설명
이러한 구성 요소 간의 시너지는 구조적 무결성과 수명에 중요한 강력한 기능적 특징 세트를 생성합니다.
대형 수평 변위 수용
주요 이점은 베어링이 상당한 수평 슬라이딩을 허용하는 능력입니다. 저마찰 PTFE 표면은 교량 데크 또는 상부 구조물이 자유롭게 팽창 및 수축할 수 있도록 하여 위험한 열 응력 축적을 방지합니다.
우수한 회전 능력
엘라스토머 패드의 유연성은 베어링이 빔 끝 회전을 허용하도록 합니다. 교량 거더가 교통량으로 인해 굴곡될 때 끝 부분이 약간 회전합니다. 베어링은 이 움직임을 흡수하기 위해 변형되어 국부적인 응력 집중을 방지합니다.
높은 전단 변형
단순한 슬라이딩 외에도 엘라스토머 자체가 수평으로 변형(전단)될 수 있습니다. 이러한 대규모 전단 변형을 수용하는 능력은 제동, 바람 및 지진 활동으로 인한 수평력을 흡수하는 데 도움이 됩니다.
우수한 격리 및 감쇠
엘라스토머 패드의 고무는 활성 하중(교통) 및 지진 사건으로부터의 충격 에너지를 자연적으로 감쇠하고 흡수합니다. 이 격리 효과는 하부 구조를 보호하고 교량의 전반적인 내구성과 안정성을 향상시킵니다.
절충점 및 한계 이해
이 베어링은 매우 효과적이지만 설계 단계에서 고려해야 할 제약 조건이 없는 것은 아닙니다.
오염에 대한 민감도
슬라이딩 표면의 성능은 청결도에 크게 좌우됩니다. 먼지, 모래 또는 건설 파편이 PTFE와 스테인리스 스틸판 사이에 끼면 표면이 긁혀 마찰이 증가하고 자유로운 움직임이 방해될 수 있습니다.
하중 유형에 대한 적합성
이 베어링은 중간 또는 소규모 수직 하중 하에서 큰 변위가 있는 구조물에 탁월하게 적합합니다. 극도로 높은 수직 하중이 있는 구조물의 경우 포트 베어링과 같은 다른 베어링 유형이 더 적절한 선택일 수 있습니다.
장기 재료 거동
내구성을 위해 설계되었지만 PTFE 딤플 내부의 윤활제는 매우 긴 서비스 수명 동안 열화되거나 이동되어 마찰 계수가 점진적으로 증가할 수 있습니다. 이는 장기 유지 보수 및 검사 계획에서 중요한 요소입니다.
구조물에 적합한 선택
올바른 베어링을 선택하는 것은 구조물의 특정 요구 사항에 전적으로 달려 있습니다.
- 열 팽창 및 수축 수용이 주요 초점인 경우: PTFE 슬라이딩 표면이 가장 중요한 특징으로, 수평 이동을 위한 안정적이고 저마찰 메커니즘을 제공합니다.
- 빔 끝 회전 및 처짐 관리가 주요 초점인 경우: 강철 보강 엘라스토머 패드의 유연성이 핵심이며, 유해한 응력을 유발하지 않고 각도 변화를 허용합니다.
- 내진성 또는 동적 하중 감쇠가 주요 초점인 경우: 슬라이딩 표면과 엘라스토머의 에너지 흡수 특성의 결합된 작용은 우수한 격리 시스템을 제공합니다.
두 가지 뚜렷한 재료 특성을 전문적으로 결합함으로써 PTFE 슬라이딩 엘라스토머 베어링은 현대 구조물에 내재된 복잡한 움직임에 대한 정교하고 신뢰할 수 있는 솔루션을 제공합니다.
요약표:
| 특징 | 기능 | 담당 구성 요소 |
|---|---|---|
| 대형 수평 변위 | 열 팽창/수축 수용 | PTFE 슬라이딩 표면 및 스테인리스 스틸판 |
| 우수한 회전 능력 | 빔 끝 회전 및 처짐 관리 | 강철 라미네이트가 있는 유연한 엘라스토머 패드 |
| 높은 전단 변형 | 제동, 바람 및 지진력 흡수 | 엘라스토머 패드 |
| 진동 감쇠 및 격리 | 동적 하중으로부터 하부 구조 보호 | 에너지 흡수 엘라스토머 |
프로젝트에 고성능 PTFE 부품이 필요하십니까?
KINTEK은 구조용 베어링과 같은 고성능 응용 분야에 필수적인 특수 재료를 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다. 맞춤형 제작에 대한 당사의 전문 지식은 프로토타입부터 대량 주문까지 정확한 사양에 맞춰진 안정적이고 내구성 있는 부품을 얻을 수 있도록 보장합니다.
귀하의 중요 프로젝트에 필요한 재료 우수성을 당사가 제공하도록 하십시오. 오늘 저희 팀에 문의하여 반도체, 의료, 실험실 또는 산업 분야에 대한 요구 사항에 대해 논의하십시오.

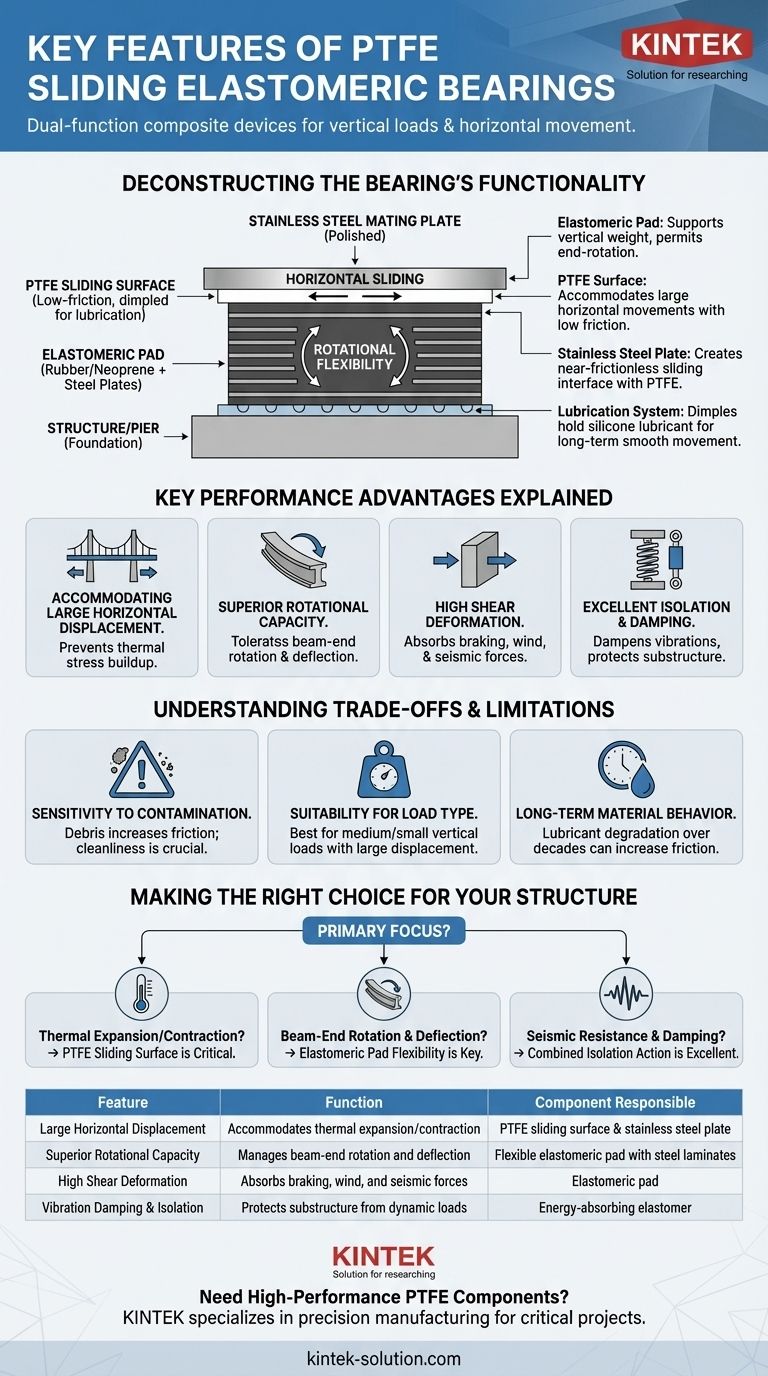

시각적 가이드
