나선형 PTFE 백업 링의 핵심은 두 가지 주요 특징으로 정의됩니다: 연속적인 나선형 코일 구조와 폴리테트라플루오로에틸렌(PTFE) 소재의 고성능 특성입니다. 이러한 조합은 틈새 없는 탄력적인 링을 생성하여 균일한 압력 분포를 제공하고 고압, 고온 및 화학적으로 공격적인 환경에서 O-링 고장을 방지하는 데 탁월합니다.
많은 밀봉 시스템의 주요 과제는 고압 하에서 O-링이 간극으로 밀려나거나 "압출"되는 것을 방지하는 것입니다. 나선형 PTFE 백업 링은 O-링을 지지하는 강력하고 마찰이 적으며 틈새 없는 물리적 장벽을 제공함으로써 이 문제를 해결합니다.
핵심 기능: 압출 고장 방지
모든 백업 링의 주요 목적은 고무 O-링과 같은 단순한 씰의 작동 수명과 압력 등급을 연장하는 것입니다.
고압의 문제점
밀봉 시스템이 고압에 노출되면 O-링이 움직이는 부품과 고정된 부품 사이의 작은 간극으로 물리적으로 밀려들어갈 수 있습니다.
압출이라고 알려진 이 과정은 O-링을 빠르게 손상시켜 갉아먹힘, 찢어짐, 그리고 결국 씰 고장으로 이어집니다. 고온은 O-링 재료를 연화시켜 이 문제를 훨씬 더 악화시킵니다.
백업 링 솔루션
백업 링은 O-링의 저압 측에 설치됩니다. 이 링은 글랜드 내부에 단단히 장착되며 압력 하에서 변형되지 않을 만큼 충분히 강합니다.
간극을 물리적으로 차단함으로써 백업 링은 지지력을 제공하고 O-링 재료가 압출되는 것을 방지하여 전체 밀봉 시스템의 압력 및 온도 한계를 극적으로 증가시킵니다.
나선형 설계의 주요 특징
나선형 백업 링의 독특한 나선형 모양은 더 단순한 단일 회전 분할 링에 비해 뚜렷한 기계적 이점을 제공합니다.
연속적이고 틈새 없는 구조
PTFE의 연속 코일로 감겨 있기 때문에 나선형 백업 링은 본질적인 분할이나 틈새가 없습니다.
이러한 틈새 없는 설계는 밀봉 표면을 따라 보다 균일한 압력 분포를 보장하여 까다로운 환경에서 압출에 대한 가장 안정적인 보호를 제공합니다.
유연성과 탄력성
나선형 구조는 링에 자연스러운 유연성과 탄력성을 부여합니다.
이를 통해 왕복 운동 또는 회전 응용 분야에서 발견되는 동적 움직임 하에서도 접촉면에 효과적으로 적응하여 O-링에 일관된 지지력을 보장합니다.
PTFE 재료의 본질적인 장점
PTFE를 재료로 선택하면 가장 까다로운 작동 조건에도 적합한 강력한 특성 세트가 제공됩니다.
극도로 낮은 마찰
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이는 마찰 및 마모 감소가 중요한 피스톤 링 및 베어링과 같은 동적 응용 분야에 이상적인 선택입니다.
탁월한 내화학성
PTFE는 탁월한 화학적 안정성을 나타내며, 고온에서도 거의 모든 산업 화학 물질, 산 및 부식성 매체로부터 손상에 저항합니다.
넓은 작동 온도 범위
이 링은 -200°C(-328°F)의 극저온부터 260°C(500°F)의 고온 서비스에 이르기까지 매우 넓은 온도 범위에서 안정적으로 작동합니다.
비점착성 표면 특성
거의 어떤 물질도 PTFE 표면에 달라붙지 않습니다. 이 비점착성 특성은 시스템 오염 및 씰에 재료 축적을 방지하는 데 유용합니다.
장단점 이해: 나선형 대 분할 링
나선형 링은 최고의 성능을 제공하지만 유일한 옵션은 아닙니다. 나선형 링과 더 단순한 분할 백업 링 사이의 선택에는 명확한 장단점이 있습니다.
밀봉 성능
가장 까다로운 고압 환경의 경우, 나선형 링의 틈새 없는 설계는 탁월한 압출 저항성을 제공합니다. 분할 링은 작은 내장 간극을 가지고 있어 잠재적인(비록 미미하지만) 압출 경로가 될 수 있습니다.
설치 및 유지보수
분할 PTFE 링은 설치 및 제거가 훨씬 쉽습니다. 간단한 설계로 인해 빠르게 제자리에 끼울 수 있어 조립, 검사 및 유지보수가 더 빠릅니다.
나선형 링의 연속 코일은 손상되거나 과도하게 늘어나지 않도록 올바르게 장착하기 위해 더 신중한 설치가 필요합니다.
귀하의 응용 분야에 적합한 선택
나선형 PTFE 백업 링과 분할 PTFE 백업 링 사이의 결정은 밀봉 시스템의 특정 요구 사항에 따라 달라져야 합니다.
- 고압, 동적 시스템에서 최대 밀봉 무결성이 주요 초점이라면: 나선형 링의 연속적이고 틈새 없는 설계가 우수한 선택입니다.
- 설치 용이성, 빈번한 검사 또는 빠른 유지보수가 주요 초점이라면: 분할 백업 링의 간단한 "스냅인" 설계는 상당한 실용적인 이점을 제공합니다.
- 화학적 호환성 또는 극한 온도가 주요 초점이라면: PTFE 재료의 본질적인 고성능 특성으로 인해 나선형 및 분할 PTFE 링 모두 훌륭한 선택입니다.
궁극적으로 이러한 주요 특징을 이해하면 성능 요구 사항과 운영 현실의 균형을 맞추는 정확한 구성 요소를 선택할 수 있습니다.
요약표:
| 주요 특징 | 장점 |
|---|---|
| 틈새 없는 나선형 설계 | 균일한 압력 분포와 탁월한 압출 저항성을 제공합니다. |
| PTFE 재료 | 낮은 마찰, 내화학성, 넓은 온도 범위(-200°C ~ 260°C)를 제공합니다. |
| 유연한 구조 | 동적 응용 분야에서 일관된 지지력을 위해 표면에 적응합니다. |
| 주요 기능 | 고압 및 고온 시스템에서 O-링 압출 고장을 방지합니다. |
까다로운 응용 분야를 위한 안정적인 밀봉 솔루션이 필요하십니까?
KINTEK은 맞춤형 나선형 및 분할 백업 링을 포함한 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사의 씰은 반도체, 의료 및 산업 분야의 고압 유압 시스템에서 화학적으로 공격적이고 고온 공정에 이르기까지 가장 까다로운 환경에서 O-링을 압출로부터 보호하도록 설계되었습니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 최적의 성능과 수명을 위해 필요한 정확한 씰을 얻을 수 있도록 보장합니다.
오늘 저희 전문가에게 문의하여 귀하의 특정 요구 사항을 논의하고 견적을 요청하십시오!

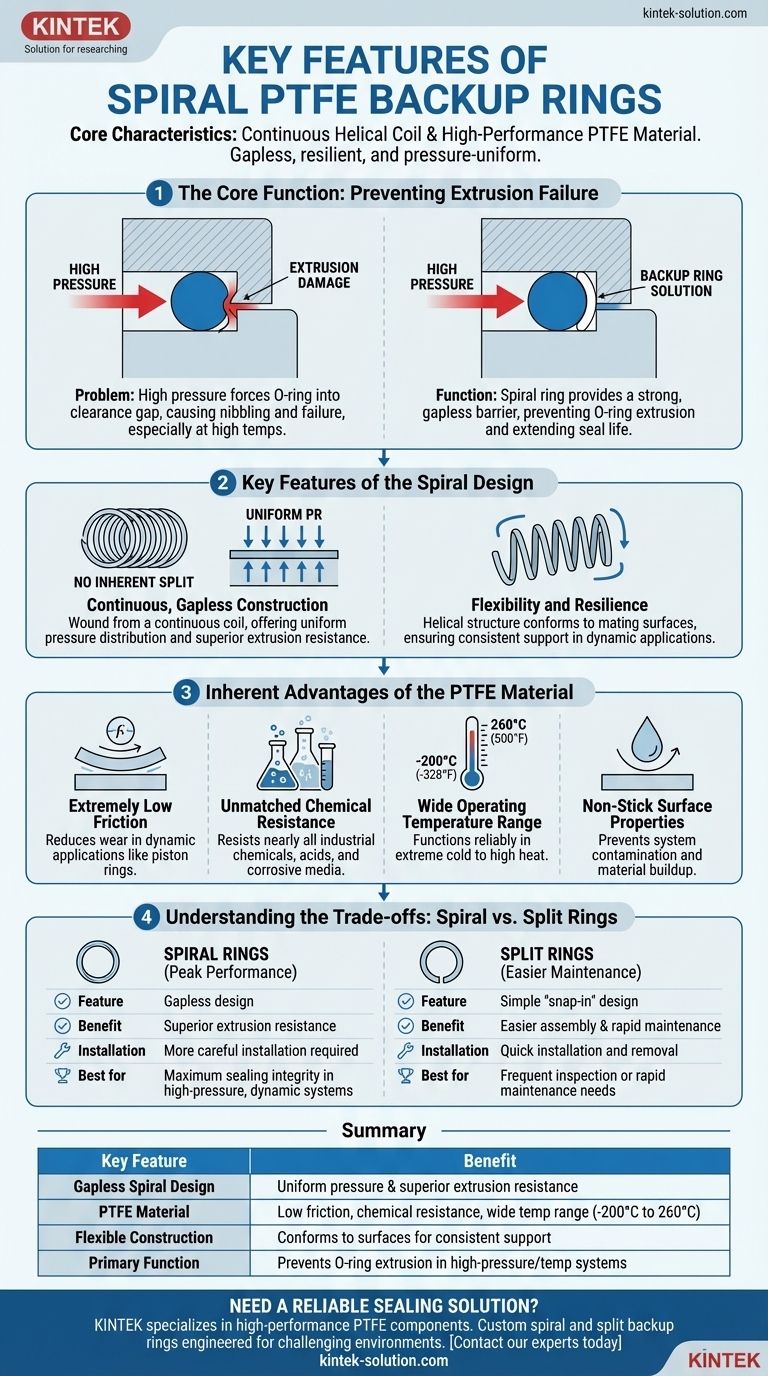

시각적 가이드
