구조용 베어링에 대한 폴리테트라플루오로에틸렌(PTFE)의 적합성은 두 가지 상충되는 공학적 요구 사항을 동시에 해결하는 희귀한 특성 조합에 뿌리를 두고 있습니다. 극도로 낮은 마찰 계수는 거의 방해받지 않는 움직임을 허용하는 반면, 높은 압축 강도는 막대한 수직 하중을 지지할 수 있게 합니다. 자체 윤활 특성 및 환경 복원력과 결합하여 PTFE는 이러한 중요한 구성 요소에 이상적인 재료가 됩니다.
PTFE는 구조 공학의 핵심 과제를 해결합니다. 즉, 구조물의 막대한 정적 무게를 지지하는 동시에 열 팽창, 수축 및 지진 이동과 같은 동적 움직임을 수용하는 방법을 지속적인 유지 보수 없이 수행하는 것입니다.
PTFE 베어링의 핵심 기능적 특성
구조용 베어링의 주요 임무는 제어된 움직임을 허용하면서 막대한 하중을 전달하는 것입니다. PTFE의 재료 특성은 이러한 이중 요구 사항을 충족하는 데 독특하게 적합합니다.
극도로 낮은 마찰 계수
PTFE는 알려진 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이 특성은 구조용 베어링에 매우 중요합니다.
움직이는 동안 구조물과 기초 사이에 전달되는 수평력을 최소화합니다. 베어링 설계에서 흔히 사용되는 것처럼 광택 스테인리스 스틸 플레이트와 결합될 때 이 마찰은 훨씬 더 줄어듭니다.
이를 통해 교량과 같은 거대한 구조물이 온도 변화에 따라 팽창 및 수축할 때 구조 요소에 손상을 주는 응력이 축적되는 것을 방지할 수 있습니다.
높은 압축 강도
움직임을 허용하는 동시에 베어링은 무엇보다도 구조물의 무게를 지지해야 합니다. PTFE는 최대 2,900 psi(200 Kgf/cm2)의 압력을 견딜 수 있는 뛰어난 압축 강도를 나타냅니다.
이러한 능력은 비교적 작은 베어링 패드가 상부 구조물(예: 교량 데크)에서 하부 구조물(교각)로 막대한 수직 하중을 안전하게 전달할 수 있도록 합니다.
이러한 강도는 재료가 지지하는 구조물의 지속적인 막대한 압력 하에서 으깨지거나 변형되지 않도록 보장합니다.
고유한 자체 윤활성
PTFE는 고유하게 자체 윤활성이 있어 낮은 마찰 특성을 유지하기 위해 외부 오일이나 그리스가 필요하지 않습니다.
이는 베어링이 정기적인 유지 보수를 위해 접근하기 어렵거나 불가능한 위치에 설치되는 인프라에 매우 중요한 이점입니다.
외부 윤활제가 없다는 것은 또한 베어링의 성능을 저해하고 수명을 단축시킬 수 있는 먼지와 이물질의 유입 및 축적을 방지합니다.
환경 복원력 및 수명
구조용 베어링은 수십 년 동안 외부에 노출됩니다. PTFE의 재료 안정성은 구조물의 전체 수명 동안 기능을 안정적으로 수행할 수 있도록 보장합니다.
넓은 작동 온도 범위
PTFE는 매우 넓은 온도 범위에서 안정성을 유지하며 주요 특성을 유지합니다.
이는 베어링이 뜨거운 사막 기후에 설치되든 추운 겨울이 있는 지역에 설치되든 일관되고 예측 가능한 성능을 보장합니다.
우수한 내화학성
PTFE는 화학적으로 불활성이며 염분, 오염 물질 및 산성비를 포함하여 거의 모든 화학 물질의 공격에 매우 강합니다.
이러한 복원력은 시간이 지남에 따라 재료의 열화를 방지하여 가혹하거나 부식성이 있는 산업 및 해양 환경에서도 베어링의 수명과 구조적 무결성을 보장합니다.
설계 및 개선 사항 이해
순수 PTFE는 매우 효과적이지만 그 특성은 향상될 수 있으며 그 적용은 엄격한 공학 표준에 의해 규정됩니다.
필러의 역할
특히 까다로운 응용 분야의 경우 충전 PTFE(Filled PTFE)가 사용됩니다. PTFE 수지에 유리 섬유, 카본 또는 청동과 같은 보강재를 첨가하여 기계적 특성을 개선합니다.
구체적으로, 충전 PTFE는 베어링의 높은 하중 및 움직임 속도 조합을 견딜 수 있는 척도인 훨씬 더 높은 PV 값(압력-속도 한계)을 처리할 수 있습니다.
표준화된 설계 및 구성
PTFE 베어링은 단순한 재료 덩어리가 아닙니다. 일반적인 슬라이딩 베어링에서 얇은 PTFE 시트가 강철 지지판에 접착됩니다.
이 어셈블리는 반대쪽 구조 요소에 용접된 광택 스테인리스 스틸 플레이트와 슬라이딩하여 움직임을 수용하는 저마찰 인터페이스를 생성합니다.
이러한 구성 요소의 설계 및 구현은 안전과 신뢰성을 보장하기 위해 IRC:83, BS:5400 및 AASHTO와 같은 엄격한 공학 코드를 따릅니다.
귀하의 응용 분야에 적합한 선택
귀하의 특정 구조적 목표에 따라 PTFE의 특성을 활용하는 방법이 결정됩니다.
- 주요 초점이 대규모 수평 움직임을 수용하는 것인 경우: PTFE-스테인리스 스틸 인터페이스의 순수한 슬라이딩 작동이 가장 직접적이고 효과적인 솔루션입니다.
- 다축 회전이 있는 극심한 수직 하중을 지지하는 것이 주요 초점인 경우: 움직임을 위한 PTFE 슬라이더와 하중 및 회전을 위한 고용량 포트 베어링을 결합한 POT-PTFE 베어링이 더 나은 선택입니다.
- 장기적인 유지 보수가 필요 없는 성능이 주요 초점인 경우: PTFE의 자체 윤활성 및 화학적 불활성 특성은 수십 년 동안 지속되도록 설계된 중요한 인프라에 대한 기본 선택입니다.
궁극적으로 PTFE의 고유한 재료 프로필은 엔지니어에게 구조적 하중 및 움직임을 관리하는 복잡한 문제에 대한 안정적이고, 내구성이 있으며, 효율적인 솔루션을 제공합니다.
요약표:
| 주요 특성 | 구조용 베어링에 대한 이점 |
|---|---|
| 낮은 마찰 계수 | 열 팽창/수축을 위한 거의 마찰 없는 움직임 가능. |
| 높은 압축 강도(최대 2,900 psi) | 으스러짐 없이 막대한 수직 하중을 지지. |
| 자체 윤활성 | 유지 보수 필요성을 없애고 이물질 축적 방지. |
| 내화학성 및 내온도성 | 가혹한 환경에서 수명 보장. |
귀하의 구조 또는 산업 응용 분야를 위한 고성능 PTFE 구성 요소가 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 구성 요소 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 귀하의 프로젝트가 PTFE의 고유한 특성으로부터 혜택을 받도록 보장합니다. 귀하의 특정 요구 사항에 대해 논의하려면 오늘 저희 전문가에게 문의하십시오!

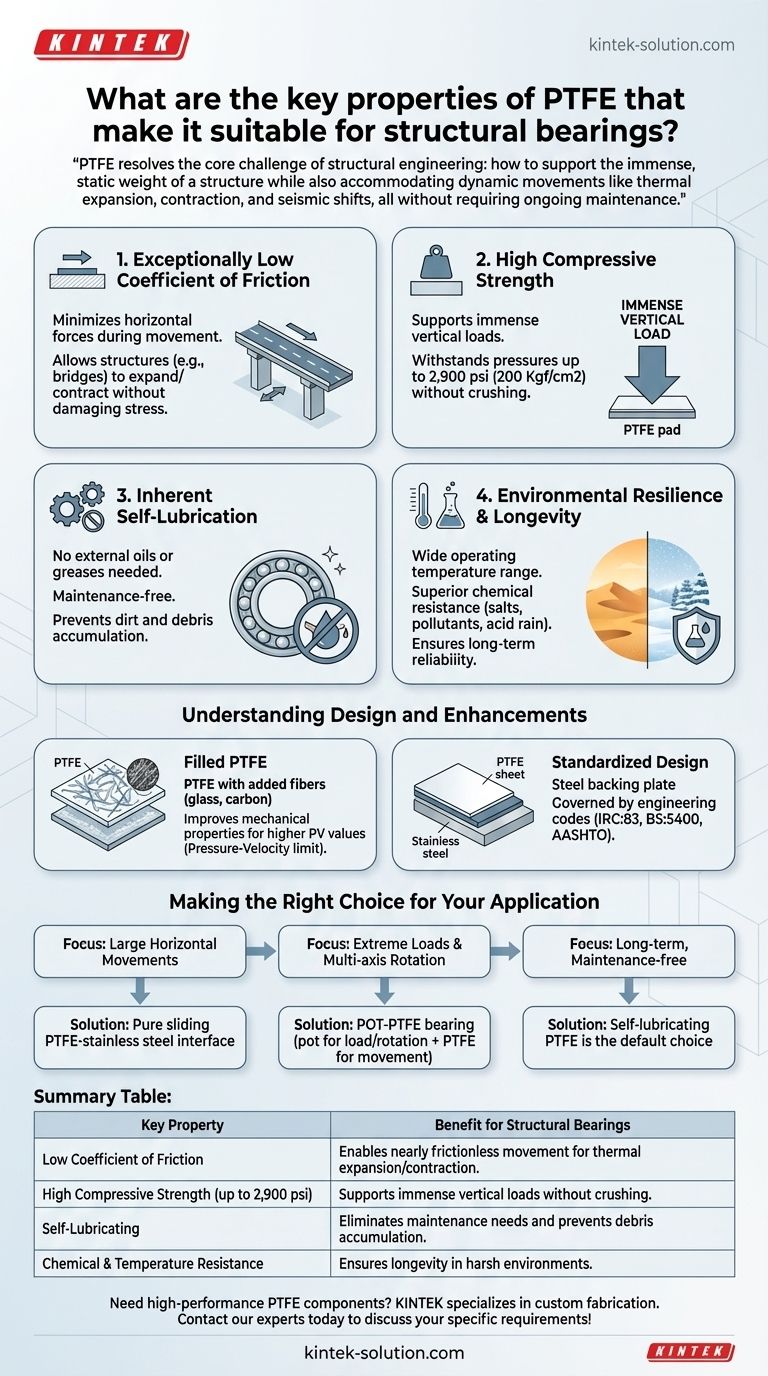

시각적 가이드
