극한 조건에서 뛰어난 성능으로 높이 평가받지만, PTFE 오일 씰의 주요 한계점은 낮은 탄성, 낮은 열전도성, 그리고 상대적으로 높은 초기 비용입니다. 이러한 고유한 재료적 난제는 극복 불가능한 것이 아니며, 대신 통합형 활성화 스프링 사용이나 고급 복합 충전재 사용과 같은 특정 엔지니어링 솔루션을 통해 해결됩니다.
PTFE 씰의 한계는 결정적인 실패 요인이 아니라 알려진 엔지니어링 변수입니다. 재료의 강성과 열 방출 능력 부족은 영리한 설계 수정을 통해 효과적으로 극복되어, 표준 엘라스토머 씰이 필연적으로 실패할 수 있는 중요 애플리케이션에서 우수한 선택이 됩니다.
핵심 한계점 분석
PTFE 씰을 올바르게 평가하려면 먼저 재료 자체의 근본적인 특성과 이것이 기존 고무 화합물과 어떻게 다른지 이해해야 합니다.
탄성 문제: 강성과 씰링 압력
PTFE는 엘라스토머가 아닌 플라스틱입니다. 고무와 달리 압축된 후 원래 상태로 돌아오려는 "기억" 능력이 없습니다.
이러한 낮은 탄성은 순수 PTFE 씰이 샤프트와 일관되고 단단한 접촉을 유지하지 못하여, 특히 가변 조건에서 누출이나 바이패스를 유발할 수 있음을 의미합니다.
열적 도전: 낮은 열 방출
씰 립과 회전하는 샤프트 사이의 마찰은 열을 발생시킵니다. PTFE는 열전도율이 낮아 접촉 지점에 열을 가두는 경향이 있습니다.
이러한 열 에너지를 방출할 방법이 없으면 과도한 온도가 축적되어 마모가 가속화되고 씰의 작동 수명이 단축될 수 있습니다.
비용 요인: 프리미엄 재료
고성능 PTFE 씰의 원자재 및 제조 공정은 표준 니트릴 또는 바이톤 씰보다 더 복잡하고 비쌉니다.
이러한 높은 선행 비용은 모든 애플리케이션에 대한 직접적인 대체품이 아님을 의미하며, 고유한 이점이 투자를 정당화하는 상황에 사용이 국한됩니다.
약점 극복을 위한 엔지니어링 솔루션
현대의 PTFE 씰은 단순한 PTFE 링인 경우가 거의 없습니다. 이는 재료의 자연적인 한계를 보완하기 위해 특별히 설계된 엔지니어링 시스템입니다.
낮은 탄성에 대한 해결책: 활성화 장치(Energizers)
일정한 씰링 압력을 보장하기 위해 대부분의 PTFE 씰에는 활성화 장치(energizer)가 통합되어 있습니다.

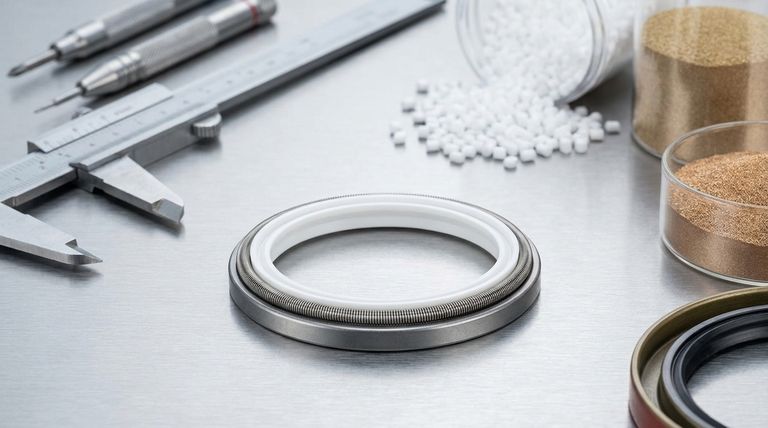

가장 일반적인 설계는 씰 립 내부에 스테인리스 스틸 스프링을 삽입하여 샤프트에 지속적인 반경 방향 하중을 제공하는 스프링 활성화 씰(spring-energized seal)입니다. 고무 활성화 장치도 표면 접촉 개선을 위해 사용될 수 있습니다.
열 문제에 대한 해결책: 고급 충전재
열전도율과 기계적 강도를 개선하기 위해 PTFE는 종종 충전재와 혼합됩니다. 이를 통해 "충전된" 또는 "변형된" PTFE 복합재가 만들어집니다.
일반적인 충전재에는 흑연, 유리 섬유, 청동 분말, 구리 또는 그래핀이 포함됩니다. 이러한 첨가제는 씰 립에서 열을 빼내고 재료의 내마모성을 향상시키는 데 도움이 됩니다.
설치에 대한 해결책: 설계 고려 사항
PTFE의 강성은 유연한 고무 씰보다 설치를 더 어렵게 만들 수 있습니다. PTFE 씰을 강제로 삽입하면 립이 손상되어 즉각적인 고장으로 이어질 수 있습니다.
이는 하우징 및 설치 도구의 신중한 설계를 통해 해결됩니다. 플랜지 또는 전용 리테이너와 같은 기능은 씰이 손상 없이 올바르게 설치되도록 보장하는 데 자주 사용됩니다.
상충 관계 이해하기
PTFE 씰을 선택하는 것은 비교할 수 없는 성능 이점과 특정 엔지니어링 요구 사항 사이의 균형을 맞추는 문제입니다.
성능 대 비용
결정은 간단합니다. 표준 엘라스토머에는 너무 극한인 작동 조건이 있을 때 PTFE 씰에 투자하는 것입니다. 여기에는 고온(최대 260°C / 500°F), 공격적인 화학 물질, 높은 샤프트 속도 또는 건식 작동 능력에 대한 요구 사항이 포함됩니다. 이러한 경우, 더 높은 비용은 훨씬 더 비싼 장비 고장을 방지하기 위한 필수 투자입니다.
관용성 대 정밀도
엘라스토머 씰은 일반적으로 약간의 샤프트 불규칙성과 미세한 정렬 불량에 대해 더 관용적입니다.
PTFE 씰은 더 높은 정밀도를 요구합니다. 최적의 성능을 위해서는 잘 준비된 샤프트 표면과 신중하고 정밀한 설치가 필요합니다. 이러한 조건이 충족되면 수명과 신뢰성이 탁월합니다.
애플리케이션에 맞는 올바른 선택
올바른 씰을 선택하려면 재료의 기능과 주요 작동 목표를 일치시켜야 합니다.
- 극한의 온도 또는 내화학성이 주요 초점인 경우: 충전 또는 스프링 활성화 PTFE 씰이 확실한 선택이며, 더 높은 비용은 신뢰성을 위한 필수 투자입니다.
- 표준적이고 비용에 민감한 애플리케이션이 주요 초점인 경우: 적당한 작동 조건에서는 기존 엘라스토머 씰이 더 실용적이고 관용적인 옵션일 가능성이 높습니다.
- 건식 작동 또는 고속 환경에서 고성능이 필요한 경우: PTFE의 낮은 마찰 특성은 모든 고무 기반 대안보다 우수합니다.
이러한 한계점과 그에 상응하는 해결책을 이해함으로써, 가장 까다로운 애플리케이션을 위한 올바른 씰링 기술을 자신 있게 지정할 수 있습니다.
요약표:
| 한계점 | 주요 과제 | 엔지니어링 솔루션 |
|---|---|---|
| 낮은 탄성 | 일관성 없는 씰링 압력, 잠재적 누출 | 스프링 또는 고무 활성화 장치를 통한 일정한 반경 방향 하중 제공 |
| 낮은 열전도성 | 씰 립에서의 열 축적, 마모 가속화 | 고급 충전재(흑연, 청동, 유리)를 통한 열 방출 |
| 높은 초기 비용 | 프리미엄 재료 및 제조 | 애플리케이션별 선택 - 비용이 정당화되는 극한 조건에 사용 |
| 설치 어려움 | 강성으로 인해 설치 중 손상 가능성 | 정밀 하우징 설계 및 전용 설치 도구 사용 |
극한의 온도, 공격적인 화학 물질 또는 고속 애플리케이션에 직면해 있습니까? 표준 엘라스토머 씰은 종종 이러한 조건에서 실패합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너, 실험 기구를 포함한 고성능 맞춤형 PTFE 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지, 당사의 정밀 엔지니어링 및 맞춤 제작 능력은 귀하의 특정 작동 과제에 맞게 설계된 안정적인 씰링 솔루션을 보장합니다.
가장 까다로운 애플리케이션을 위한 솔루션을 엔지니어링해 봅시다. 상담을 위해 지금 바로 전문가에게 문의하십시오.

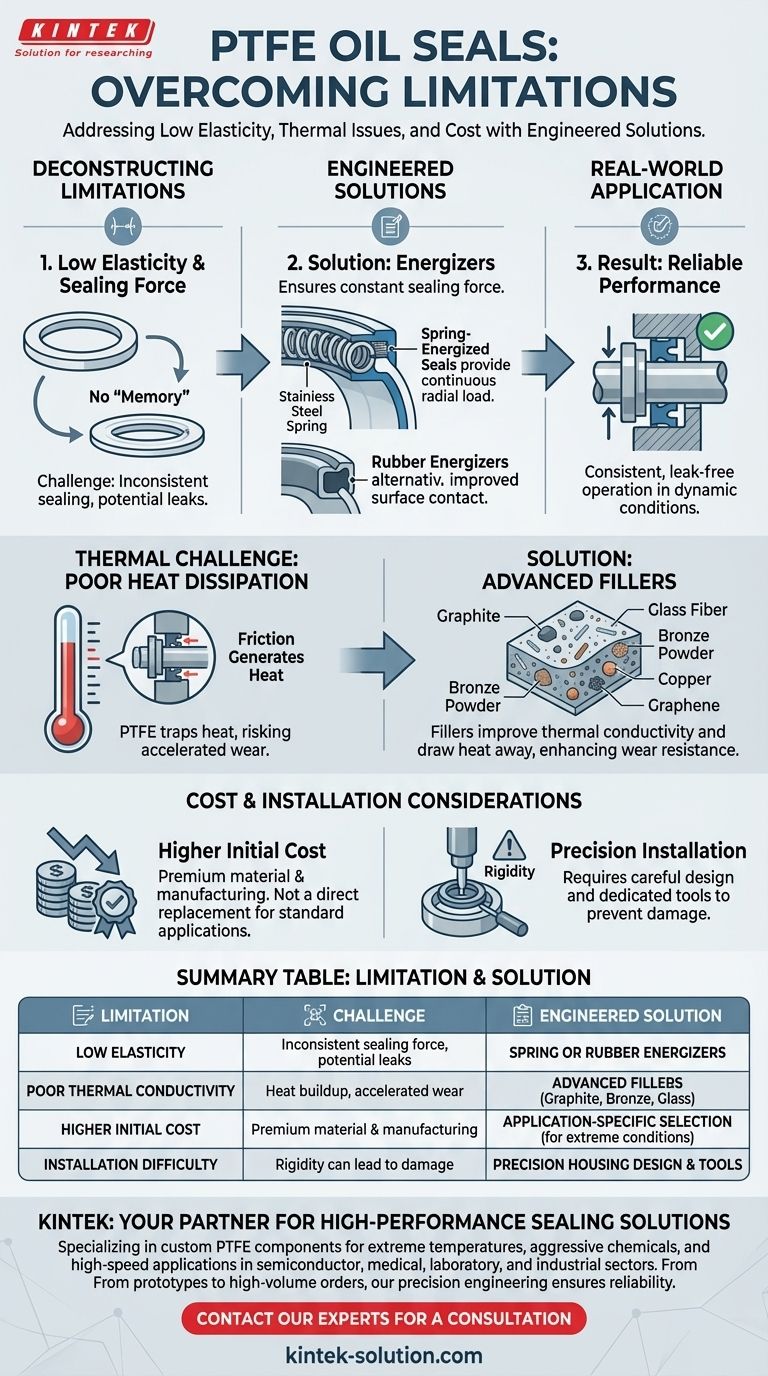

시각적 가이드
