내화학성이 뛰어나고 온도 범위가 넓지만, 회전축 씰에 사용할 때는 상당한 한계가 있습니다.낮은 내마모성, 강성, 압축 강도 등 열악한 기계적 특성으로 인해 압력이 최소화되지 않는 한 저속의 가벼운 용도로만 제한됩니다.또한 PTFE는 하중을 받으면 크리프해지는 경향과 플라스틱 특성으로 인해 에너자이저나 지지 구조로 적절히 설계하지 않으면 누출이나 우회로로 이어질 수 있습니다.이러한 제약으로 인해 종종 고무 에너자이저 또는 맞춤형 PTFE 부품 을 사용하여 까다로운 조건에서 성능을 향상시킬 수 있습니다.
핵심 사항 설명:

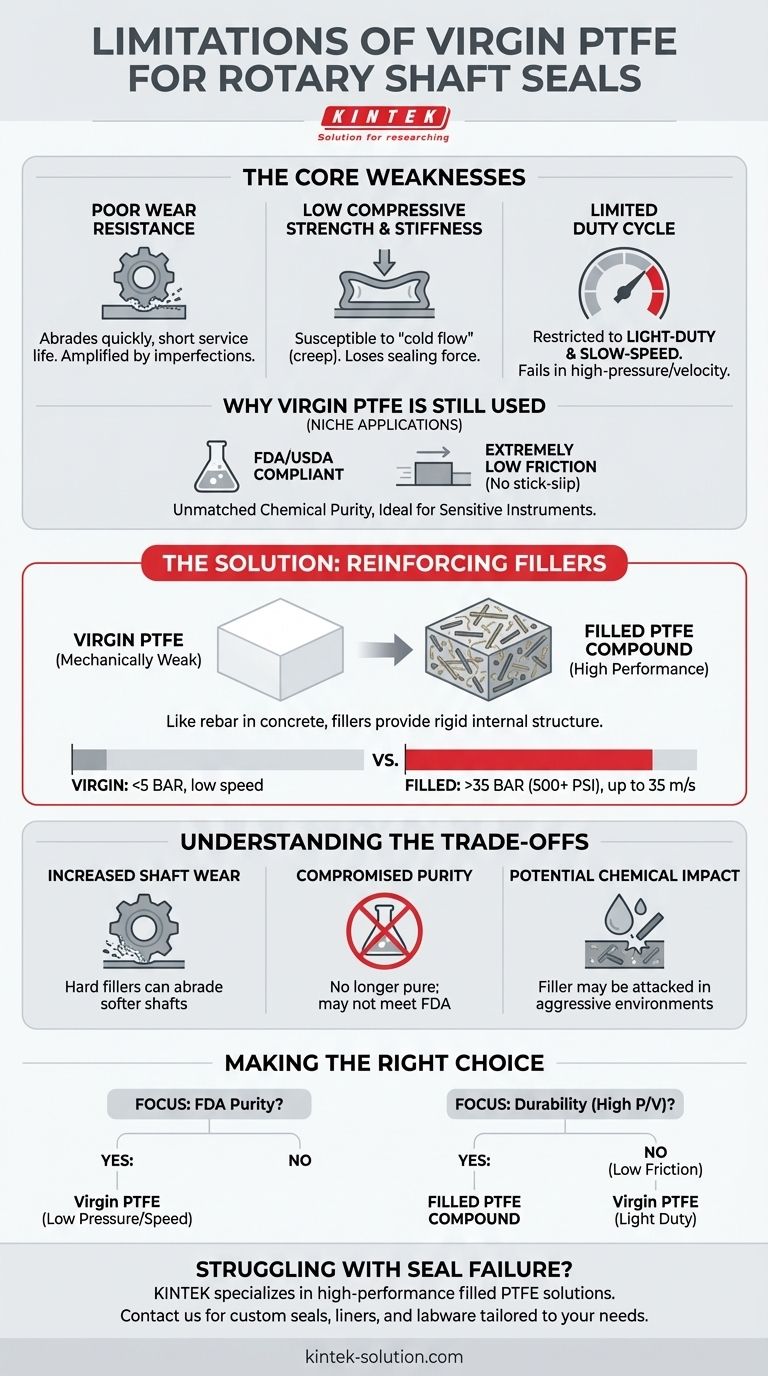

1. 열악한 기계적 특성
- 내마모성:Virgin PTFE는 특히 딱딱한 표면에서 빠르게 마모되어 씰 수명이 단축됩니다.
- 강성 및 압축 강도:강성이 낮으면 하중을 받으면 변형이 발생하여 씰링 효율이 저하됩니다.
- 크리프(콜드 플로우):지속적인 압력은 점진적인 재료 흐름을 유발하여 씰이 이완되고 결국 고장을 일으킵니다.
2. 제한된 적용 범위
- 속도 및 압력:구조적 무결성이 약해 느린 회전 동작(압력이 무시할 수 있는 수준이 아닌 경우)에만 적합합니다.
- 딱딱한 표면 호환성:하드 샤프트와 함께 사용하면 빠른 마모가 발생하여 내구성이 제한됩니다.
3. 설계 과제
- 누출 위험:PTFE의 플라스틱 특성으로 인해 정밀한 설치가 필요하며 부적절한 접촉은 우회로로 이어집니다.
- 에너자이저 의존성:고무 에너자이저는 표면 접촉을 유지하고 PTFE의 강성을 보완하기 위해 종종 필요합니다.
- 설치 복잡성:강성은 엘라스토머 씰에 비해 조립이 용이하도록 플랜지 또는 리테이너와 같은 기능을 필요로 합니다.
4. 성능 트레이드 오프
- 온도/화학적 이점:PTFE는 극한 온도(-64°F ~ 450°F)에서 탁월하고 대부분의 화학 물질에 대한 내성이 있지만, 동적 애플리케이션에서는 기계적 약점으로 인해 이러한 장점이 가려집니다.
- 맞춤형 솔루션: 맞춤형 PTFE 부품 (예: 충진 또는 복합 PTFE)는 내마모성 또는 크리프 성능을 향상시켜 한계를 완화할 수 있습니다.
5. 대안 및 완화
- 강화 PTFE:필러(예: 유리, 탄소)를 추가하면 내마모성과 강성이 향상됩니다.
- 하이브리드 디자인:PTFE와 엘라스토머 또는 금속 지지대를 결합하면 압축 및 크리프 문제를 해결할 수 있습니다.
- 정밀 엔지니어링:씰 형상(예: 립 프로파일)을 맞춤화하면 접촉 압력 분포가 최적화됩니다.
실용적 고려 사항:고속 또는 고압 로터리 씰의 경우, 버진 PTFE는 거의 이상적이지 않습니다.엔지니어는 신뢰성을 보장하기 위해 화학적/온도적 강도와 강화된 변형 또는 대체 소재의 균형을 맞춰야 합니다.
요약 표:
| 제한 | 영향 | 솔루션 |
|---|---|---|
| 내마모성 저하 | 딱딱한 표면에 대한 빠른 성능 저하로 씰 수명 단축 | 강화 PTFE(예: 유리/탄소 충진) 또는 하이브리드 디자인 사용 |
| 낮은 강성 및 크리프 | 하중을 받으면 변형되어 누출로 이어짐 | 고무 에너자이저 또는 금속 지지대 통합 |
| 제한된 속도/압력 | 고속/고압 애플리케이션에 적합하지 않음 | 맞춤형 PTFE 합성물 또는 대체 소재 선택 |
| 설치 복잡성 | 강성으로 인해 조립이 복잡해짐 | 플랜지/리테이너를 사용한 설계로 설치가 용이합니다. |
