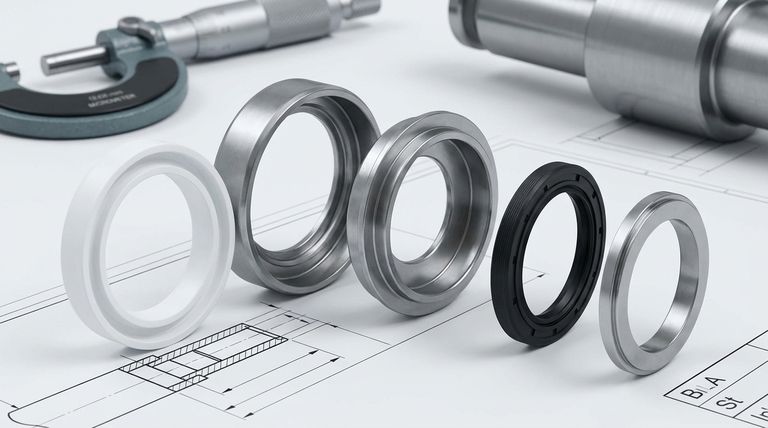

본질적으로 테프론 립 씰은 까다로운 씰링 응용 분야를 위해 설계된 다중 부품 어셈블리입니다. 주요 구성 요소는 외부 케이스, 내부 케이스, 개스킷, 스페이서 및 하나 이상의 폴리테트라플루오로에틸렌(PTFE) 씰링 요소입니다. 이 부품들은 함께 작동하여 회전축에 대해 견고하고 신뢰할 수 있는 씰을 만듭니다.
테프론 립 씰의 효과는 단일 부품에서 나오는 것이 아니라 구성 요소 간의 엔지니어링된 시너지 효과에서 비롯됩니다. 단단한 하우징은 구조적 무결성을 제공하는 반면, 유연한 PTFE 요소는 고유한 특성을 사용하여 단단하고 마찰이 적은 씰을 만듭니다.
테프론 립 씰의 구조
씰이 어떻게 기능하는지 이해하려면 먼저 어셈블리 내의 각 구성 요소의 특정 역할을 검토해야 합니다.
PTFE 요소: 씰링 인터페이스
PTFE 요소는 씰의 핵심입니다. 테프론이라는 상표명으로 흔히 알려진 PTFE는 탄소와 불소로 구성된 고성능 불소수지입니다.
이 요소는 밀봉할 축보다 약간 작은 직경으로 기계적으로 성형됩니다. 이 크기 차이는 후프 응력(hoop stress)이라고 하는 자연적인 장력을 생성하여 축 표면에 대한 주요 씰링 힘을 제공합니다.
외부 케이스: 구조적 앵커
외부 케이스는 씰의 기반입니다. 장비의 하우징이나 보어에 프레스 핏(press-fit)되도록 설계되었습니다.
주요 기능은 전체 씰 어셈블리를 제자리에 고정하여 축과 함께 회전하는 것을 방지하는 것입니다. 이는 다른 구성 요소가 올바르게 기능하는 데 필요한 안정성을 제공합니다.
내부 케이스: 압축 코어
내부 케이스는 외부 케이스와 함께 작동하여 모든 내부 구성 요소를 클램프하고 압축합니다.
중요하게도, 이는 PTFE 씰링 요소의 정확한 굽힘 지점 또는 굴곡 지점을 정의하는 데에도 도움이 되어 축에 올바른 접촉과 압력을 유지하도록 보장합니다.
개스킷: 내부 누출 방지 장치
PTFE 요소는 축을 따라 유체가 누출되는 것을 방지하는 반면, 개스킷은 씰 본체 자체를 통한 누출을 방지합니다.
다른 구성 요소 사이에 압축되어 잠재적인 내부 누출 경로를 밀봉하고 미세한 제조 공차를 수용하여 단단한 밀착을 보장합니다.
스페이서: 정밀 위치 지정기
여러 씰링 요소 또는 복잡한 형상이 있는 설계에서는 스페이서가 사용됩니다.
그 역할은 PTFE 요소를 서로 및 내부 케이스에 대해 올바르게 위치시키는 것입니다. 이는 각 씰링 립이 의도한 대로 올바르게 위치하고 기능하도록 보장합니다.
구성 요소가 시스템으로 기능하는 방식
단일 구성 요소도 독립적으로 작동하지 않습니다. 씰의 성능은 단단한 부품과 유연한 부품 간의 정확한 상호 작용에 달려 있습니다.
씰링 힘 생성
외부 케이스와 내부 케이스는 단단한 클램프 역할을 하여 더 부드러운 개스킷과 PTFE 요소를 지속적인 압력 하에 고정합니다. 이 기계적 클램핑은 치수가 작은 PTFE 요소의 후프 응력과 결합되어 일관되고 내구성 있는 씰을 만듭니다.
내부 대 외부 누출 방지
이 설계는 두 가지 뚜렷한 누출 경로를 영리하게 처리합니다. PTFE 요소는 회전축 표면에서의 동적 씰(dynamic seal)을 관리하여 외부 누출을 방지합니다. 동시에 정적 개스킷은 금속 부품 간의 내부 씰(internal seal)을 관리하여 유체가 PTFE 요소를 완전히 우회하는 것을 방지합니다.
내구성과 안정성 보장
견고한 금속 케이스는 비교적 부드러운 PTFE 요소를 설치 및 작동 중 손상으로부터 보호합니다. 외부 케이스는 씰을 보어에 고정하여 축만 회전하도록 보장하므로 씰링 립이 최적의 위치를 유지할 수 있습니다.
피해야 할 일반적인 함정
설계를 이해하면 잘못 처리될 경우 잠재적인 고장 지점도 강조됩니다.
부적절한 설치
씰이 정밀한 프레스 핏에 의존한다는 것은 부적절한 설치가 치명적일 수 있음을 의미합니다. 고르지 않은 힘을 가하거나 외부 케이스를 손상시키면 전체 어셈블리가 손상되어 즉각적인 누출이나 조기 고장이 발생할 수 있습니다.
재료 비호환성
PTFE는 우수한 내화학성을 제공하지만 보편적으로 호환되는 것은 아닙니다. 개스킷 재질과 심지어 케이스 금속도 열화 방지를 위해 응용 분야의 특정 유체, 온도 및 압력을 기준으로 선택해야 합니다.
씰 및 샤프트 공차 불일치
후프 응력의 원리는 PTFE 요소와 샤프트 간의 특정 크기 차이에 의존합니다. 지정된 공차 범위를 벗어난 샤프트에 씰을 사용하면 씰링이 비효율적이거나(샤프트가 너무 작은 경우) 과도한 마찰 및 마모(샤프트가 너무 큰 경우)가 발생합니다.
응용 분야에 맞는 올바른 선택
올바른 씰을 선택하려면 특정 목표에 가장 중요한 구성 요소가 무엇인지 이해해야 합니다.
- 고속 회전이 주요 초점인 경우: 내부 케이스와 스페이서의 설계가 중요합니다. 이들은 PTFE 요소의 안정성과 접촉 지점을 제어하기 때문입니다.
- 공격적인 화학 물질 씰링이 주요 초점인 경우: 장기적인 호환성을 보장하기 위해 PTFE 요소와 내부 개스킷의 재질 등급이 가장 중요한 요소입니다.
- 고압 환경이 주요 초점인 경우: 견고한 케이스와 씰링 부하를 더 효과적으로 분산하는 다중 PTFE 요소를 갖춘 설계를 찾아야 합니다.
각 부품이 전체에 어떻게 기여하는지 이해하면 의도한 응용 분야에서 안정적으로 작동할 씰을 선택하고 설치할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 |
|---|---|
| PTFE 요소 | 축에 대한 주요 저마찰 동적 씰을 생성합니다. |
| 외부 케이스 | 씰을 하우징 보어에 고정하여 회전을 방지합니다. |
| 내부 케이스 | 구성 요소를 클램프하고 PTFE 요소의 굴곡 지점을 정의합니다. |
| 개스킷 | 금속 구성 요소 사이에 정적 씰을 제공하여 내부 누출을 방지합니다. |
| 스페이서 | 어셈블리 내에서 다중 PTFE 요소를 정밀하게 위치시킵니다. |
귀하의 응용 분야를 위한 고성능 PTFE 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 립 씰을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 전문 지식은 프로토타입부터 대량 생산까지 씰이 안정적인 성능을 제공하도록 보장합니다.
귀하의 특정 씰링 요구 사항에 대해 논의하고 당사 전문가가 귀하의 필요에 맞는 솔루션을 제공하도록 하려면 지금 문의하십시오.

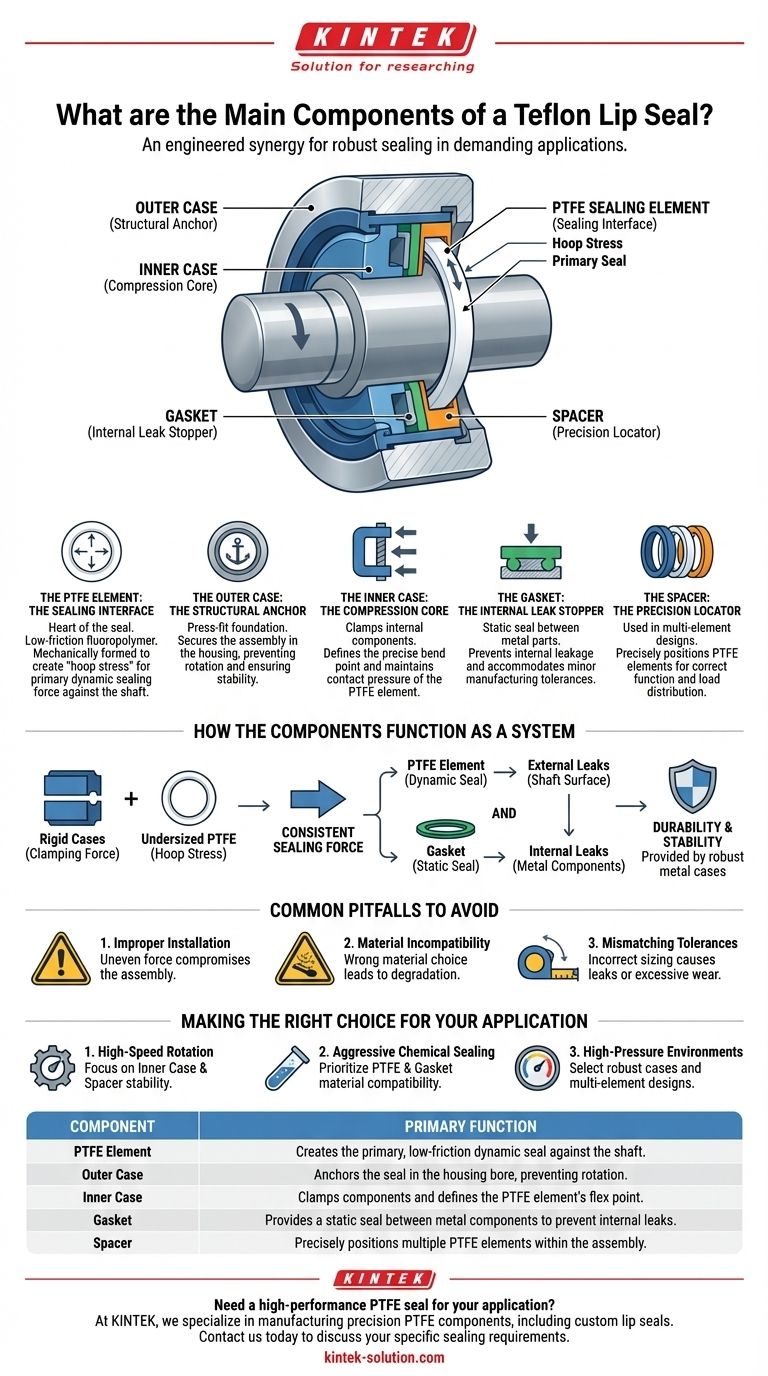

시각적 가이드
