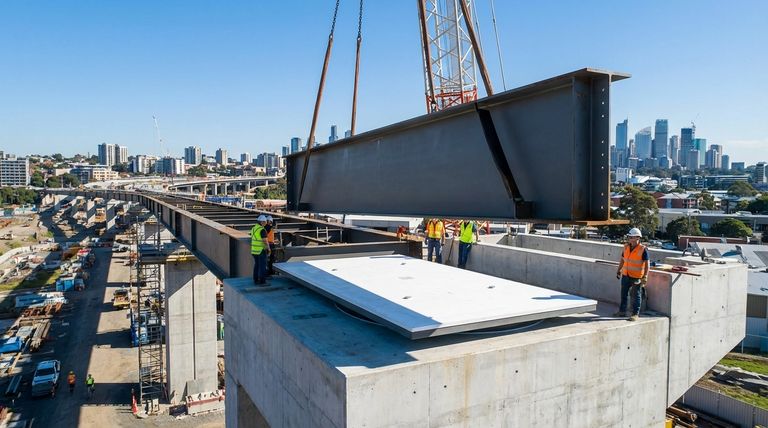

PTFE 슬라이드 베어링의 주요 건설 응용 분야는 교량, 장경간 상업용 건물, 중공업 구조물 및 파이프라인입니다. 이러한 구성 요소는 열 팽창 및 수축, 지진 활동 및 시간이 지남에 따른 구조 요소의 침하로 인한 움직임을 안전하게 수용하도록 설계되었습니다.
PTFE 슬라이드 베어링은 근본적으로 분리 장치입니다. 이는 파괴적인 내부 응력 축적을 방지하면서 거대한 구조 부품이 독립적으로 움직일 수 있도록 하는 저마찰 인터페이스를 생성합니다.
대형 구조물이 움직여야 하는 이유
대규모 건설은 정적이지 않습니다. 팽창, 수축 및 이동을 유발하는 힘에 지속적으로 노출됩니다. 적절하게 설계된 구조는 무결성을 유지하기 위해 이러한 움직임을 수용해야 합니다.
열 팽창의 힘
주변 온도가 변함에 따라 강철 및 콘크리트와 같은 건축 자재는 팽창하고 수축합니다. 교량이나 대형 지붕의 긴 경간에서 이러한 움직임은 몇 인치에 달할 수 있습니다.
이 움직임을 흡수할 베어링이 없으면 기둥, 기초 및 보에 엄청난 응력이 축적되어 균열과 잠재적인 파손으로 이어질 수 있습니다.
지진 및 동적 하중
지진 활동이 활발한 지역에서는 구조물이 지진 에너지를 소산하기 위해 이동하고 흔들릴 수 있어야 합니다. 슬라이드 베어링은 제어된 움직임 평면을 제공합니다.
마찬가지로 바람, 교통 진동 또는 중장비로 인한 힘은 구조 요소가 저항 없이 움직이도록 요구하는 동적 하중을 생성합니다.
PTFE 베어링의 고유한 특성
폴리테트라플루오로에틸렌(PTFE)은 이상적인 베어링 재료가 되게 하는 물리적 및 화학적 특성의 조합으로 인해 이 역할에 고유하게 적합합니다.
극도로 낮은 마찰
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가집니다. 이를 통해 무거운 구조 요소가 서로 매끄럽게 미끄러질 수 있습니다.
이러한 주요 특성은 구조물에 손상을 주는 진동을 유발할 수 있는 덜컹거리는 움직임인 들러붙음-미끄러짐 작용(stick-slip action)을 방지합니다.
내구성과 화학적 불활성
PTFE는 화학적으로 불활성이며 풍화 및 부식에 매우 강합니다. 이는 베어링이 가혹한 환경에서도 시간이 지남에 따라 열화되지 않음을 의미합니다.
이러한 내구성은 사실상 무기한의 유지 보수가 필요 없는 수명으로 이어지며, 이는 대형 구조물 내부의 접근하기 어려운 구성 요소에 매우 중요한 이점입니다.
다용성과 단순성
PTFE 베어링은 설계가 간단하여 제작 및 설치 비용 효율성이 높습니다.
이들은 볼팅, 용접 또는 모르타르에 매립하는 것을 포함하여 다양한 방법을 통해 부착될 수 있어 강철 및 콘크리트 구조물에 유연하게 통합될 수 있습니다.
상충 관계 및 고려 사항 이해
매우 효과적이지만 PTFE 베어링의 적절한 사양 및 설치는 성능과 수명에 매우 중요합니다.
하중 용량 및 재료 선택
표준 또는 순수 PTFE(virgin PTFE)는 최소한의 마찰과 내화학성이 주요 요구 사항인 더 가벼운 하중에 이상적입니다.
주요 교량 지지대와 같은 더 무거운 하중의 경우 강화 PTFE(종종 유리 섬유 또는 기타 재료로 채워짐)가 사용됩니다. 이는 압축 강도와 내마모성을 증가시키지만 마찰 계수가 약간 변경될 수 있습니다.
설치 무결성이 가장 중요
베어링의 효율성은 전적으로 PTFE 표면의 무결성에 달려 있습니다.
건설 중에는 표면을 용접 스패터, 페인트 및 금속 파편으로부터 세심하게 보호해야 합니다. 모든 오염은 저마찰 인터페이스를 손상시키고 움직임을 방해할 수 있습니다.
프로젝트에 적합한 솔루션 선택
적절한 베어링 솔루션을 선택하는 것은 구조물이 관리해야 하는 특정 힘에 따라 달라집니다.
- 장경간의 열 팽창에 중점을 두는 경우: 표준 PTFE 슬라이드 베어링은 예측 가능하고 느리게 움직이는 하중에 대해 가장 비용 효율적이고 안정적인 솔루션을 제공합니다.
- 지진 성능 또는 매우 무거운 하중에 중점을 두는 경우: 높은 압축력과 동적 움직임을 처리하도록 설계된 강화 PTFE 베어링을 지정하십시오.
- 장기적인 내구성과 제로 유지 보수에 중점을 두는 경우: PTFE의 화학적 불활성은 부식성이 있거나 접근하기 어려운 위치에서 기계식 또는 엘라스토머식 대안보다 우수합니다.
궁극적으로 PTFE 슬라이드 베어링을 통합하는 것은 모든 대규모 구조물의 장기적인 안전과 내구성을 보장하기 위한 기본 전략입니다.
요약표:
| 응용 분야 | 주요 기능 | 활용된 주요 PTFE 특성 |
|---|---|---|
| 교량 | 열 팽창/수축 수용 | 극도로 낮은 마찰 |
| 장경간 건물 | 동적 하중(바람 등)으로 인한 움직임 허용 | 내구성과 화학적 불활성 |
| 중공업 구조물 | 움직임을 허용하면서 무거운 하중 지지 | 높은 압축 강도(강화 PTFE) |
| 파이프라인 | 지진 활동 및 침하 관리 | 유지 보수가 필요 없는 수명 |
구조물의 장기적인 안전과 내구성 보장
반도체, 의료, 실험실 및 산업 분야의 건설 프로젝트의 경우 PTFE 구성 요소의 정밀도와 신뢰성은 협상의 여지가 없습니다. KINTEK은 고성능 PTFE 슬라이드 베어링, 씰, 라이너 및 실험실 기구의 맞춤형 제작을 전문으로 합니다.
당사는 프로토타입 제작부터 대량 생산까지 고객과 협력하여 모든 구성 요소가 하중 용량, 낮은 마찰 및 무기한 수명에 대한 엄격한 요구 사항을 충족하도록 보장합니다.
프로젝트의 특정 요구 사항에 대해 논의하고 견적을 받으려면 오늘 엔지니어링 팀에 문의하십시오.

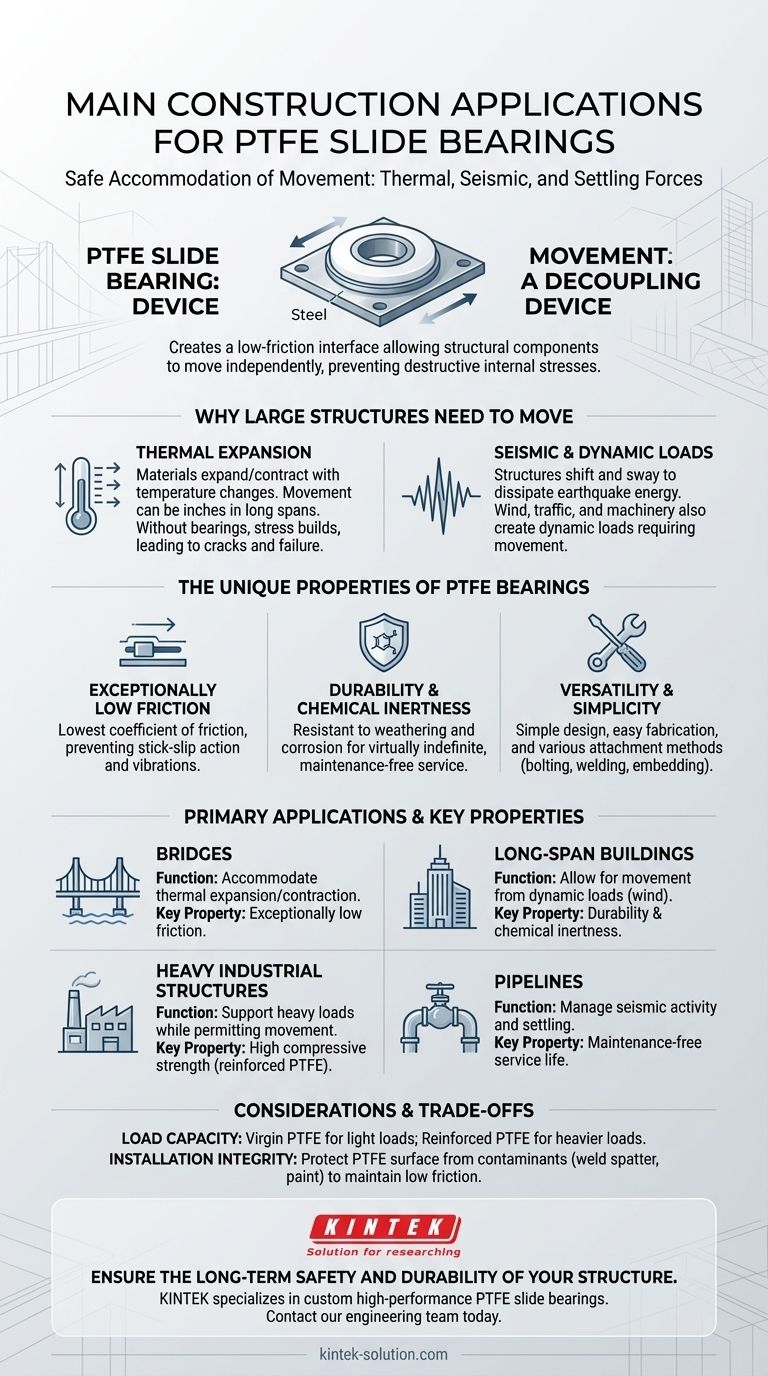

시각적 가이드
