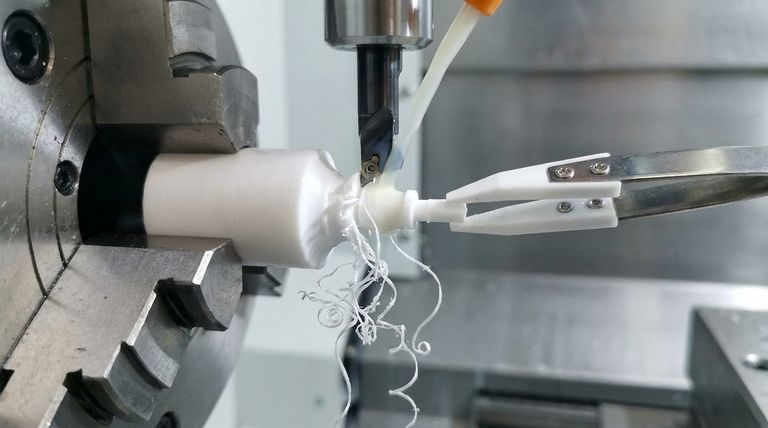

가공 폴리테트라플루오로에틸렌(테플론) 은 재료 특성으로 인해 몇 가지 고유한 과제를 안고 있습니다.내화학성이 뛰어나고 마찰이 적지만, 이러한 특성으로 인해 가공 공정에서 정밀도 달성, 치수 안정성 유지, 공구 수명 보장에 어려움을 겪을 수 있습니다.소재의 부드러움, 열에 대한 민감성, 변형 경향을 극복하려면 특수 기술과 도구가 필요합니다.
핵심 사항을 설명합니다:
-
소재의 부드러움과 낮은 기계적 강도
- 테프론은 밀도가 낮고 부드럽기 때문에 절삭력에 의해 변형되기 쉬우므로 응력을 최소화하기 위해 좁은 형상의 매우 날카로운 공구가 필요합니다.
- 소재의 유연성으로 인해 버가 형성되는 경우가 흔하며, 종종 2차 마감 작업이 필요합니다.
- 나일론과 같은 엔지니어링 플라스틱에 비해 테플론은 구조적 강성이 부족하여 가공 후 고부하 애플리케이션에 사용하기에 제한이 있습니다.
-
치수 불안정성 및 열팽창
- 높은 열팽창 계수(≈10× 금속)는 온도 변화에 따라 상당한 크기 변동을 유발하여 정밀 가공을 복잡하게 만듭니다(±0.001\"가 어려워짐).
- 응력 크리프는 일정한 하중 하에서 발생하여 시간이 지남에 따라 점진적인 변형을 일으키며, 장기적인 치수 안정성이 필요한 부품에 매우 중요합니다.
- 기계 가공으로 인한 열은 팽창을 악화시키므로 이를 완화하려면 수용성 절삭유와 속도 제어가 필수적입니다.
-
공구 마모 및 가공 파라미터
- 테프론은 비마모성이지만 열전도율이 낮기 때문에 절삭날에 열이 집중되어 공구 마모가 가속화됩니다.카바이드 공구는 수명을 위해 HSS보다 선호됩니다.
-
최적의 결과를 얻으려면 다음이 필요합니다:
- 낮은 절단 속도(300-500 SFM)
- 높은 경사각(15°-20°)
- 재료 처짐을 방지하는 최소한의 공구 압력
- 비방향성 절삭유는 열을 방출하면서 표면 열화를 방지합니다.
-
워크홀딩 문제
- 낮은 마찰 계수로 인해 소재가 픽스처에서 미끄러지기 때문에 특수 진공 척 또는 표면 접촉을 증가시킨 맞춤형 소프트 죠 설계가 필요합니다.
- 과도한 클램핑력은 영구적인 압흔을 유발하고, 불충분한 힘은 가공 중 공작물의 움직임을 유발합니다.
-
가공 후 고려 사항
- 특히 복잡한 형상의 경우 가공으로 인한 내부 응력을 완화하기 위해 어닐링이 필요할 수 있습니다.
- 표면 마감은 적절한 도구를 선택하지 않으면 서리가 낀 것처럼 보일 수 있으며, 광학 애플리케이션의 경우 다이아몬드 터닝 마감이 필요한 경우도 있습니다.
- 디버링은 세심한 수작업 기술이 필요하며, 자동화된 공정은 부드러운 소재를 손상시킬 수 있습니다.
이러한 제한 사항이 테프론을 가공할지, 아니면 용도에 맞게 성형할지 선택할 때 어떤 영향을 미칠 수 있는지 고려해 보셨나요?가공을 통해 프로토타입 제작과 소량 생산이 가능하지만, 대량 생산 부품은 치수 안정성을 더 잘 제어할 수 있는 PTFE의 성형 기능을 활용할 수 있습니다.항공 우주부터 의료 기기까지 다양한 산업에서 테프론 부품이 조용히 널리 보급되면서 제조업체가 매일 직면하는 복잡한 가공 문제가 가려지는 경우가 많습니다.

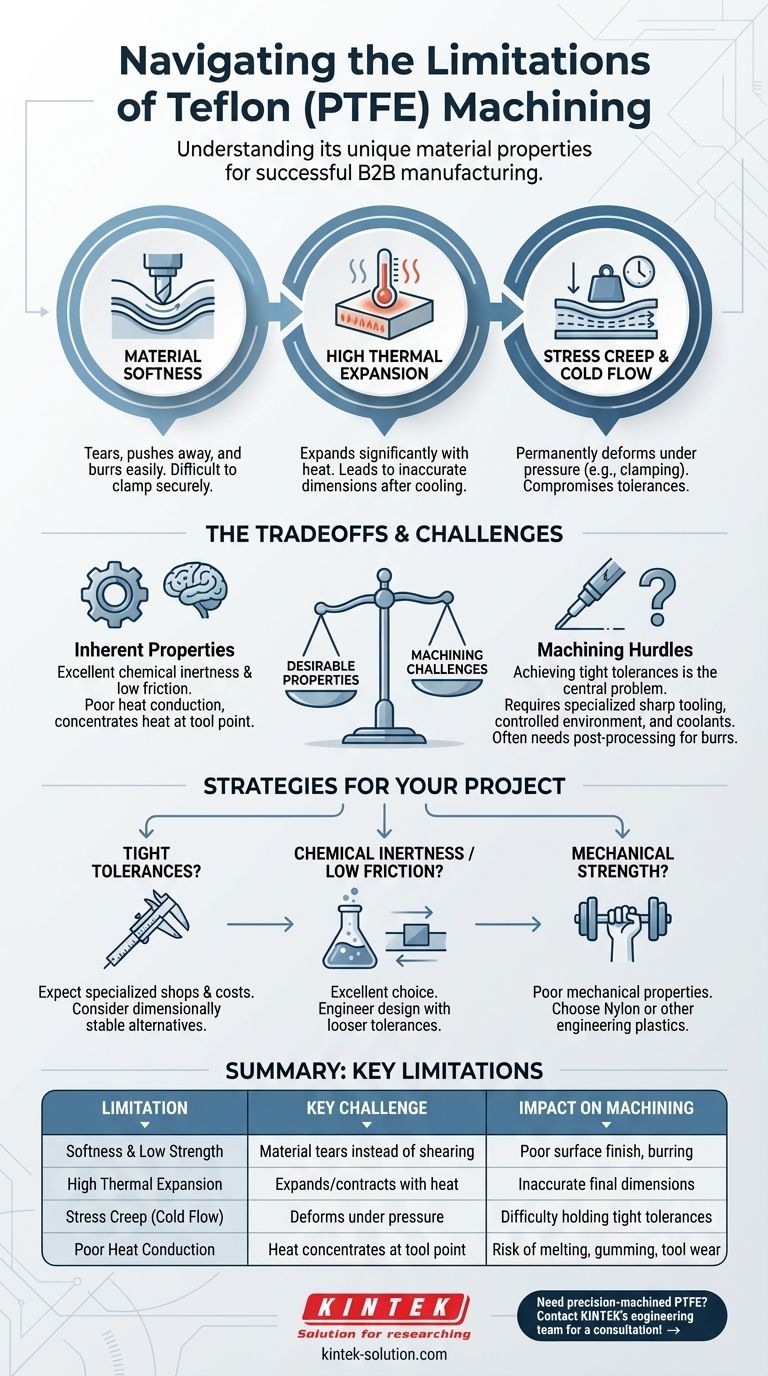

요약 표:
| 도전 과제 | 영향 | 솔루션 |
|---|---|---|
| 소재의 부드러움 | 절삭력에 의한 변형, 버 형성 | 날카로운 카바이드 공구, 좁은 형상, 2차 정삭 가공 |
| 열팽창 | 치수 불안정성(±0.001\" 어려움) | 제어된 속도, 수용성 절삭유, 가공 후 어닐링 |
| 공구 마모 | 열 집중으로 마모 가속화 | 낮은 절삭 속도(300-500 SFM), 높은 경사각(15°-20°) |
| 워크홀딩 문제 | 클램핑으로 인한 미끄러짐 또는 움푹 들어간 곳 | 진공 척, 표면 접촉이 강화된 맞춤형 소프트 죠 |
| 가공 후 마감 | 프로스트 표면, 시간이 지남에 따른 응력 크리프 | 다이아몬드 터닝 마감, 수동 디버링, 응력 제거 어닐링 |
테프론 가공 정밀도에 어려움을 겪고 계신가요? 킨텍은 반도체, 의료 및 산업 응용 분야를 위한 고정밀 PTFE 부품을 전문으로 합니다.프로토타입부터 대량 주문에 이르기까지 맞춤형 제작에 대한 전문성을 바탕으로 테프론의 까다로운 조건에서도 치수 안정성을 보장합니다. 필요에 맞는 맞춤형 솔루션을 지금 바로!
